前言

本文的主要内容是Vivado软件的使用，参考的资料是正点原子录制的视频以及其提供的资料，通过led灯交替闪烁这个例子来熟悉使用Vivado软件。

一、创建工程

首先在电脑的某个盘符下新建一个文件夹用来存放Vivado工程文件，注意该文件夹的完整路径不能包含中文，并且文件夹的名称符合命名规范，即名称中只能含数字、字母以及下划线。

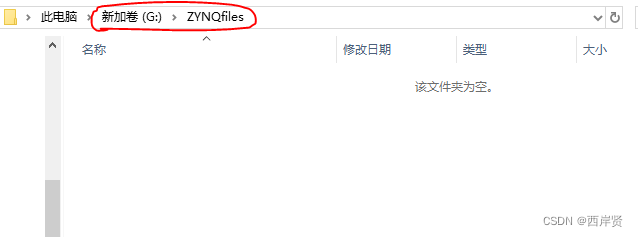

如下图，我在G盘下新建了名为ZYNQfiles的空文件夹。
在这里插入图片描述
打开Vivado 2018.3软件，显示界面如下图。

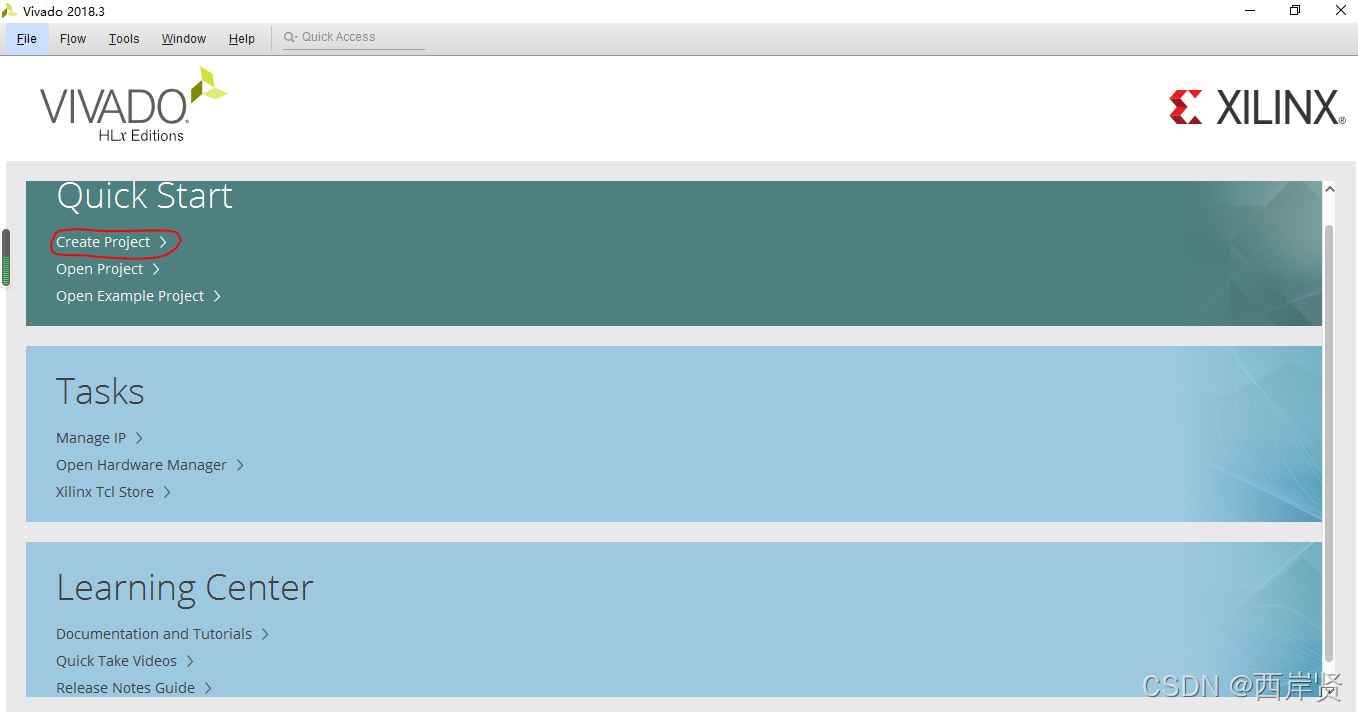

选择Create Project，在弹出的对话框中选择Next，接着出现如下对话框。

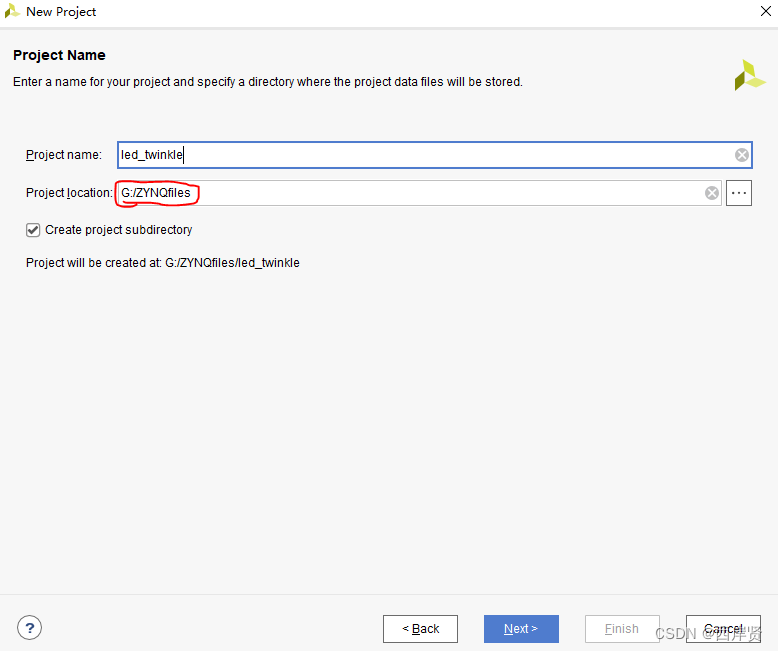

在Project location中选择上面建好的ZYNQfiles文件夹路径，在Project name这里输入工程名，一般要求工程名能够反映实验功能，这里要做的实验是led的闪烁实验，所以工程名这里输入led_twinkle，其他默认，点击Next。
在这里插入图片描述

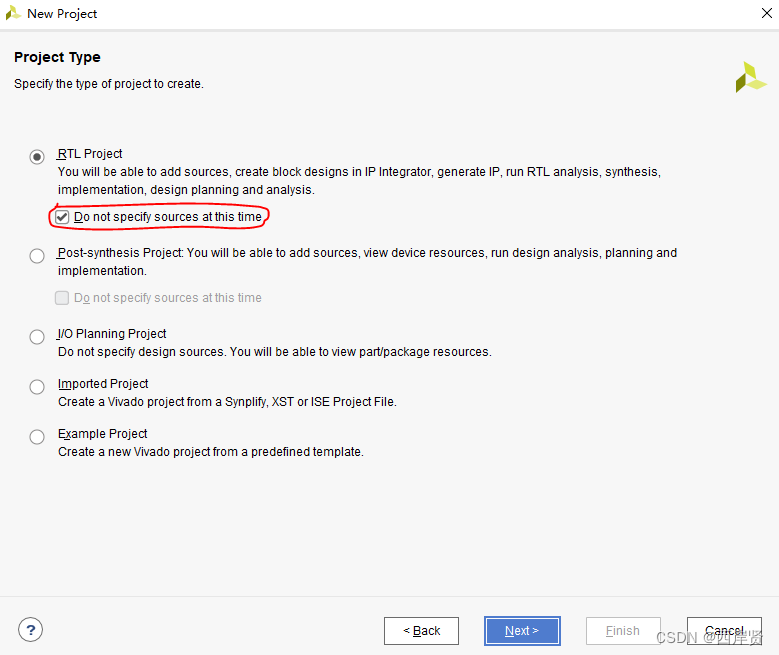

在弹出的框中选择RTL，并且勾选“此时不定义源文件”，接着点击Next。
接下来的对话框是选择开发板的器件型号，我这里使用的是ZYNQ-7020开发板。
ZYNQ-7020开发板型号选择：xc7z020clg400-2
ZYNQ-7010开发板型号选择：xc7z010clg400-1

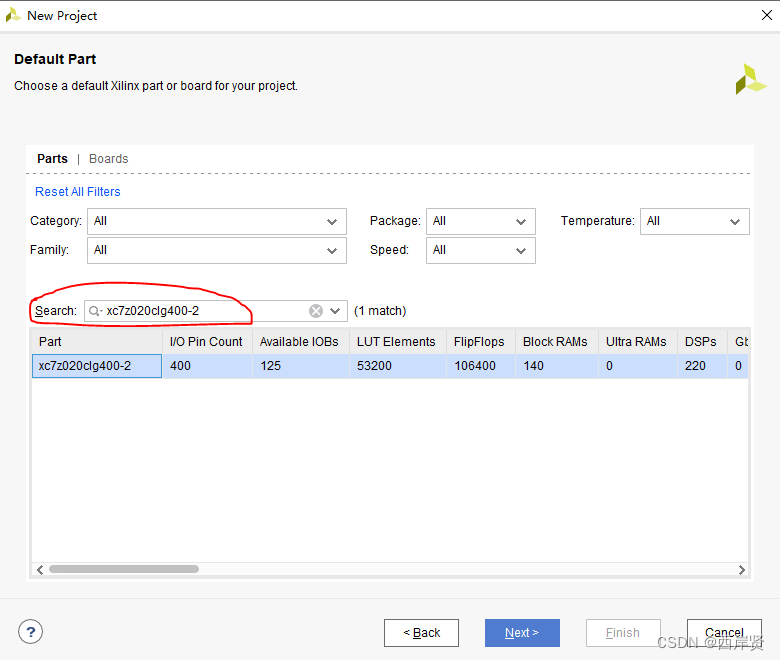

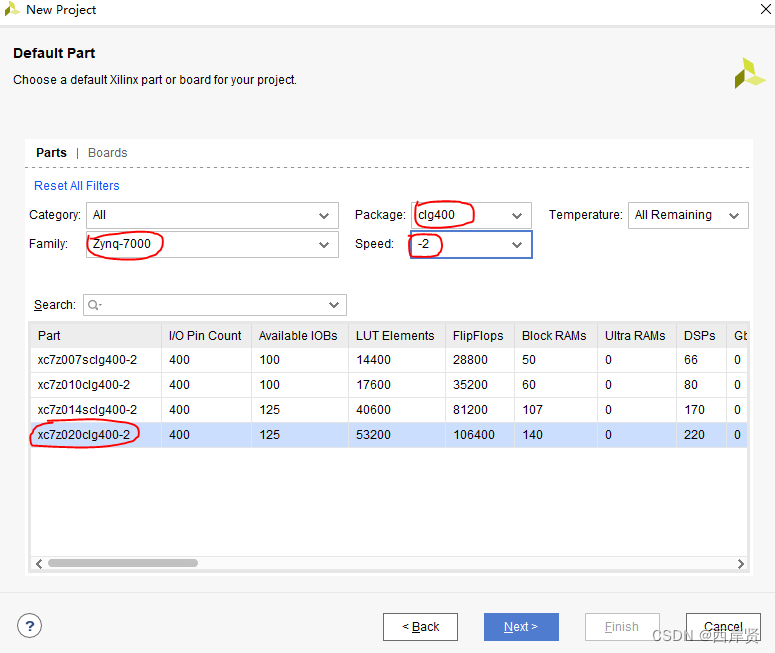

如下图，直接在搜索栏输入xc7z020clg400-2即可唯一的出现该型号，选择后即可进入下一步。
在这里插入图片描述
这样直接输入比较麻烦，也可以通过筛选然后进行选择，如下图。

如果是7010开发板，在Speed那里选择-1即可选择对应的型号。

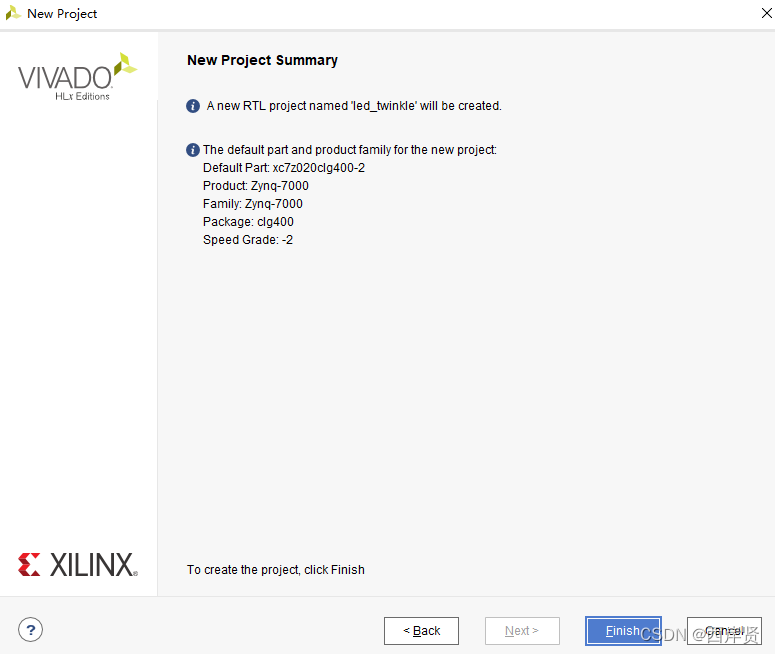

上面的型号确认选择无误后Next，弹出工程汇总对话框，如下图所示。

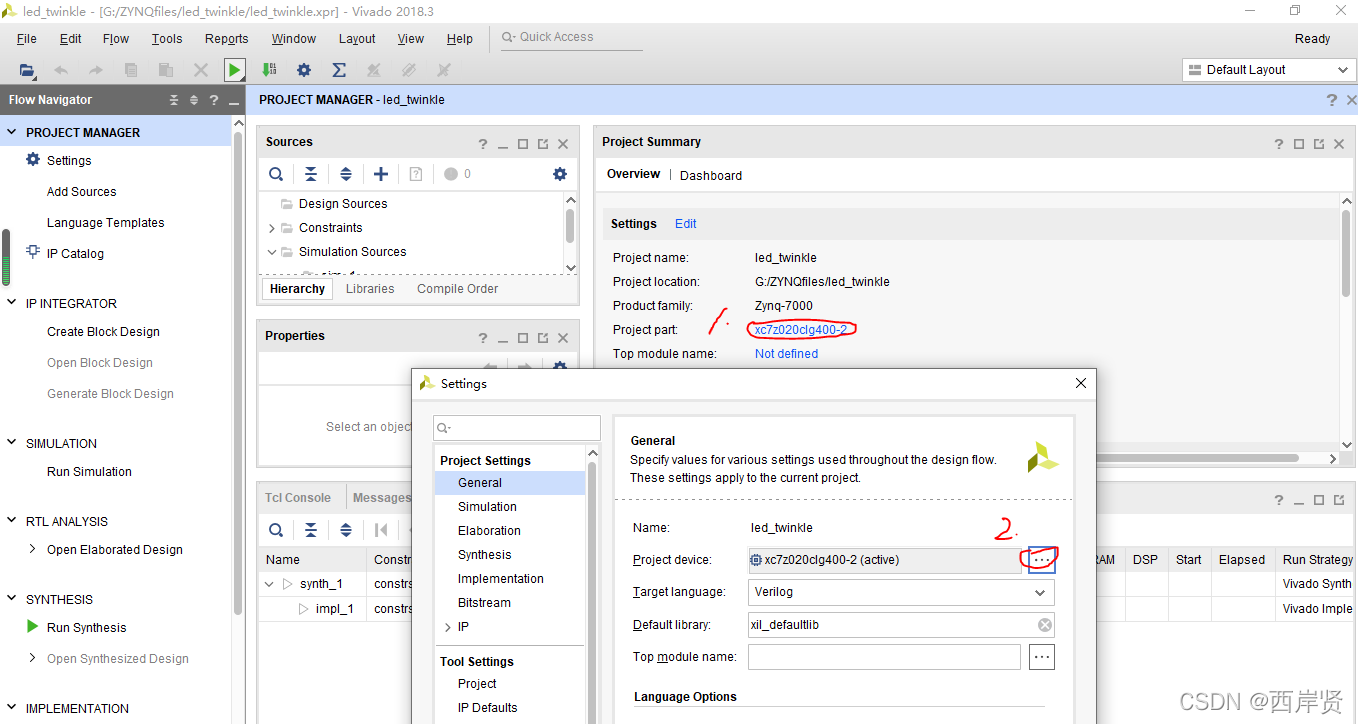

确认没有错误后点击Finish即可完成工程的创建，创建成功后的界面如下图所示，如果自己在创建工程的过程中选错了型号，可按照下图中标注的序号依次点击选择正确的型号。
在这里插入图片描述
到这里工程就创建完成了。

二、添加模块

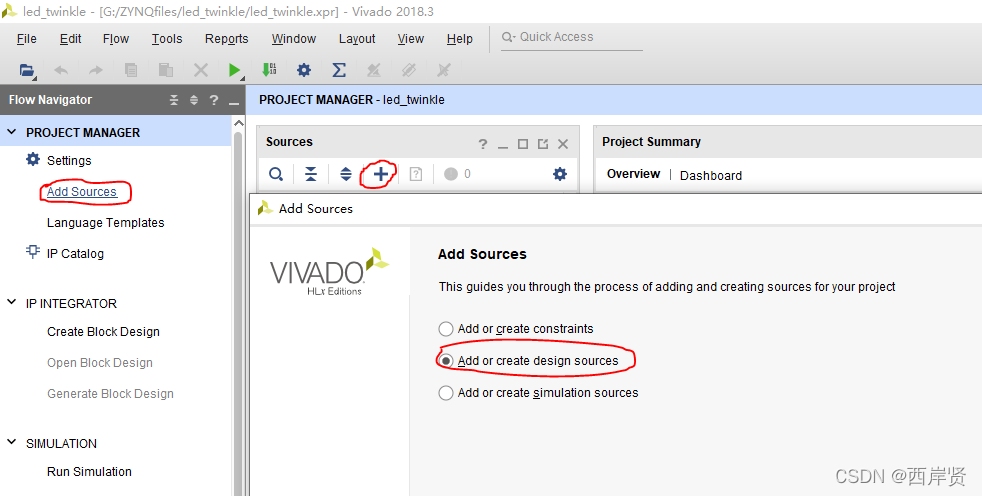

首先添加资源，选择Add Sources或者Sources下的 + 弹出如下对话框，选择Add or create design sources，然后进入下一步。
在这里插入图片描述

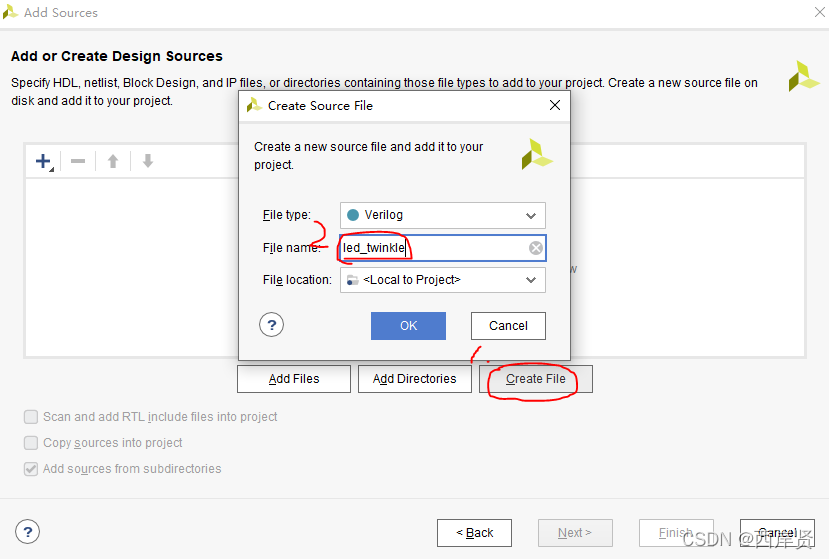

接下来创建一个新的文件，文件名与工程名保持一致，点击OK。

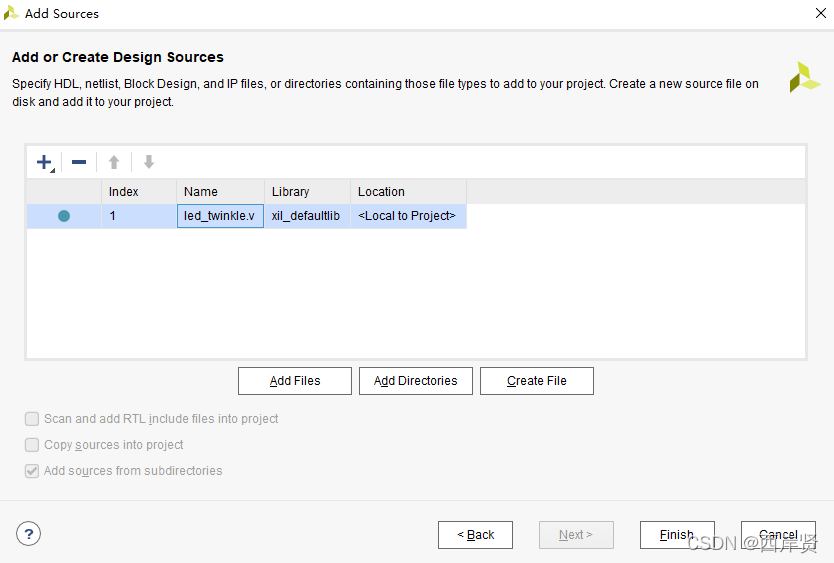

上述步骤完成后弹出如下对话框，点击Finish即可完成模块的创建。

点击Finish后弹出定义模块的对话框，点击OK，然后选择Yes即可。

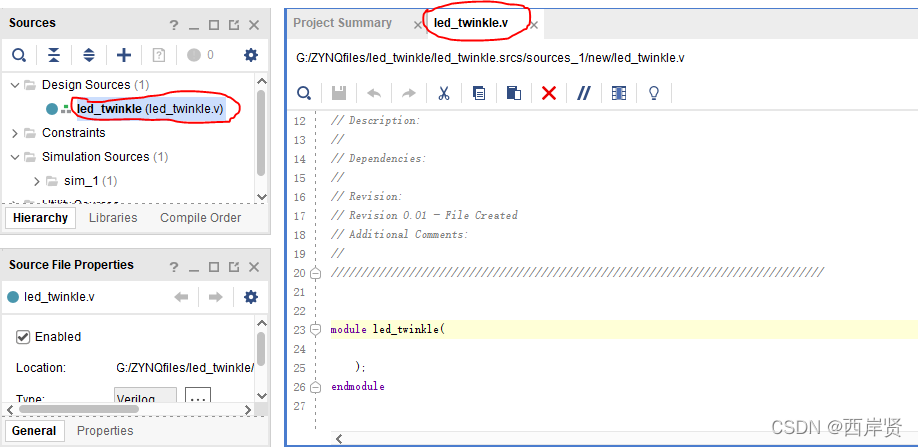

双击Sources下的模块，就看到了创建好的Verilog代码框架。
在这里插入图片描述
在该led_twinkle.v文件中输入如下Verilog代码并且保存。

//该代码来自正点原子
module led_twinkle(
    input          sys_clk  ,  //系统时钟
    input          sys_rst_n,  //系统复位，低电平有效
    output  [1:0]  led         //LED灯
);
//reg define
reg  [25:0]  cnt ;
//*****************************************************
//**                    main code
//*****************************************************
//对计数器的值进行判断，以输出LED的状态
assign led = (cnt < 26'd2500_0000) ? 2'b01 : 2'b10 ;
//assign led = (cnt < 26'd5)         ? 2'b01 : 2'b10 ;  //仅用于仿真
//计数器在0~5000_000之间进行计数
always @ (posedge sys_clk or negedge sys_rst_n) begin
    if(!sys_rst_n)
        cnt <= 26'd0;
    else if(cnt < 26'd5000_0000)
//  else if(cnt < 26'd10)  //仅用于仿真
        cnt <= cnt + 1'b1;
    else
        cnt <= 26'd0;
end
endmodule

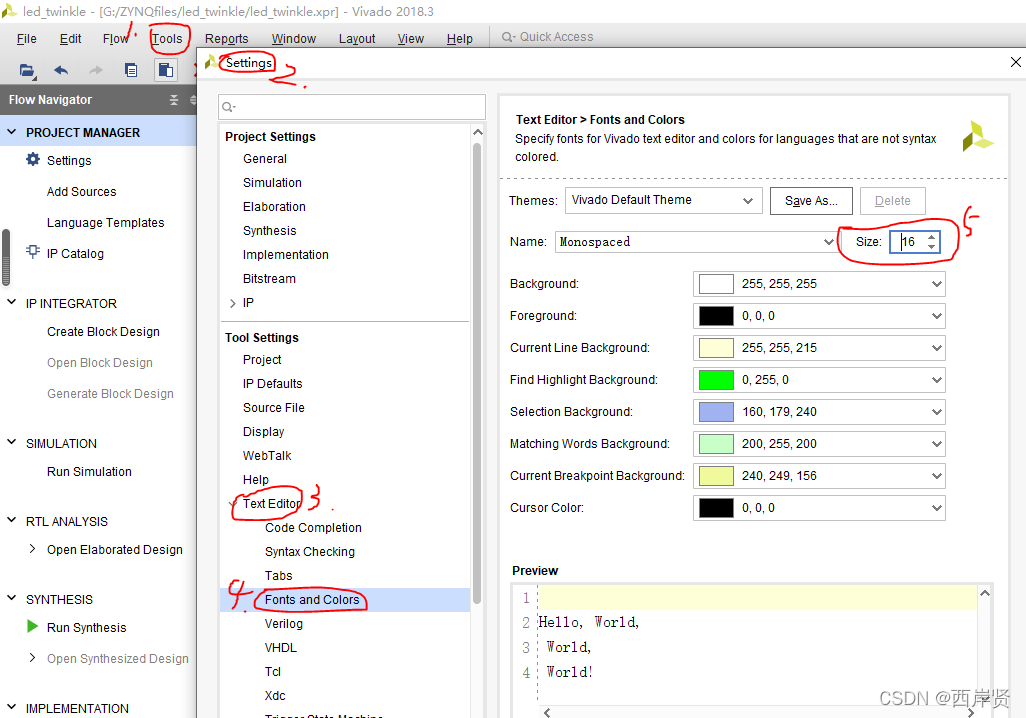

默认的代码字体比较小，我们可以按照下图中序号进行字体大小的设置。
在这里插入图片描述
到这里代码模块就添加完成了。

三、分析综合

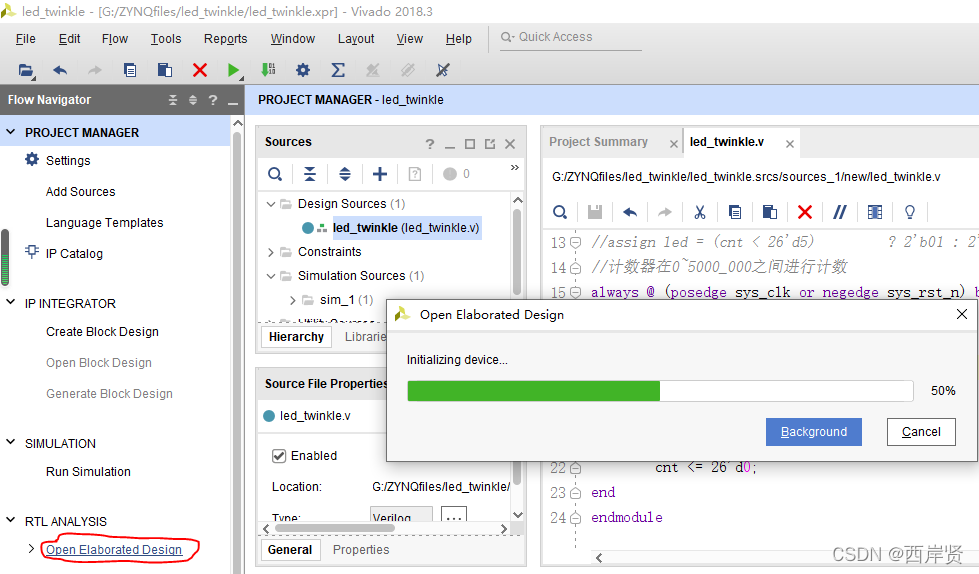

点击RTL ANALYSIS下的Open Elaborated Design等待其分析结果。
在这里插入图片描述
点击Schematic就可以看到由Verilog代码生成的原理图。

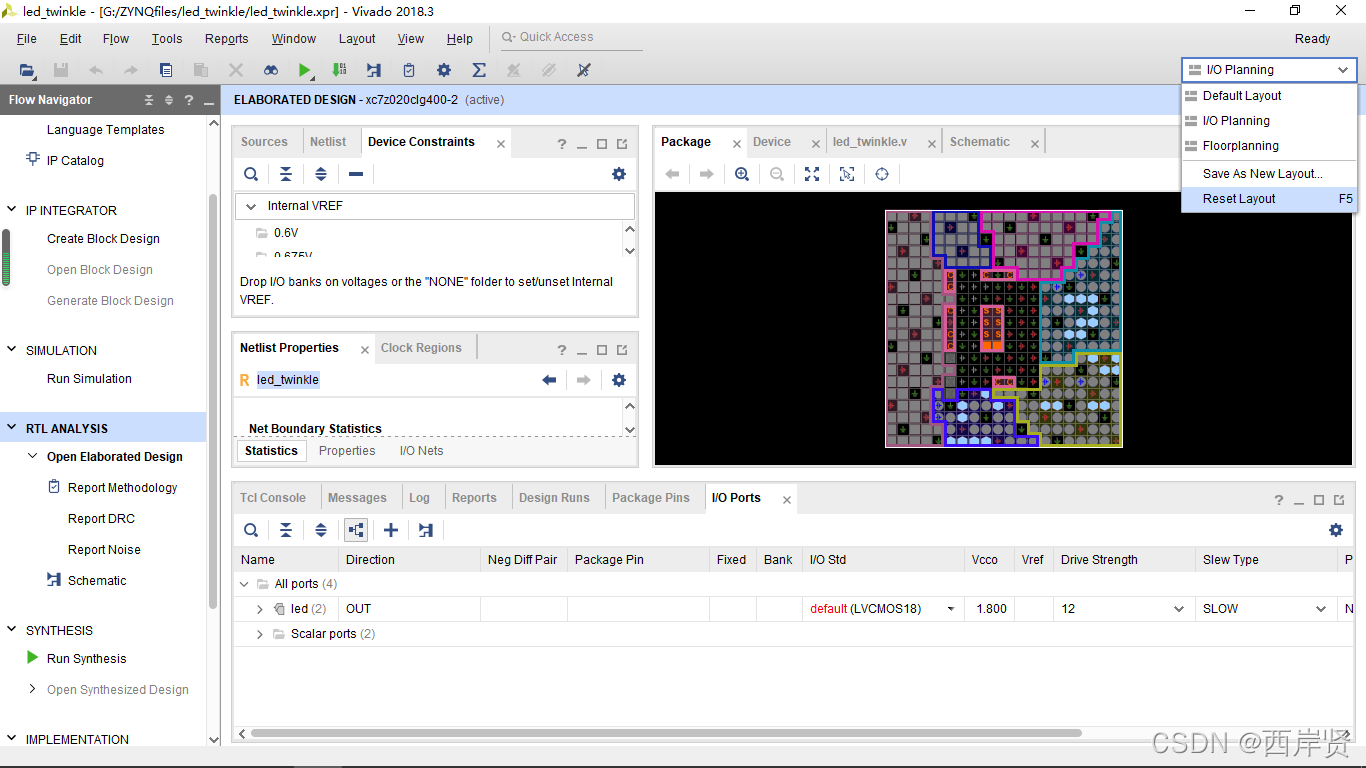

在右上角这里选择I/O Planning，打开后如下，如果不小心关掉了哪个窗口，可以在右上角这里选择Reset Layout恢复。

接下来指派管脚，先分别在原理图中找到对应的管脚，查找如下。

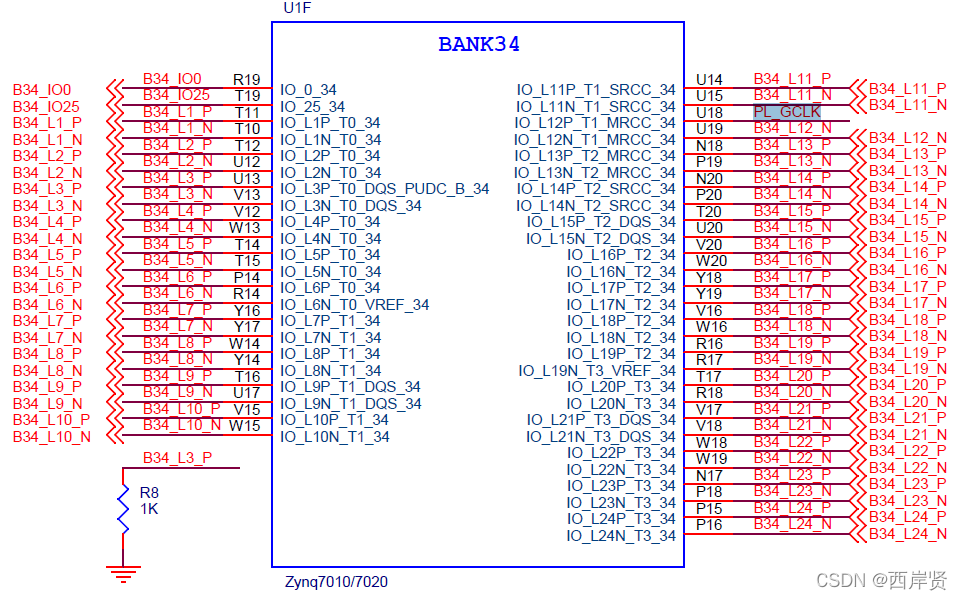

在核心板文件中搜索PL_GCLK，这里对应的管脚为U18。
在这里插入图片描述

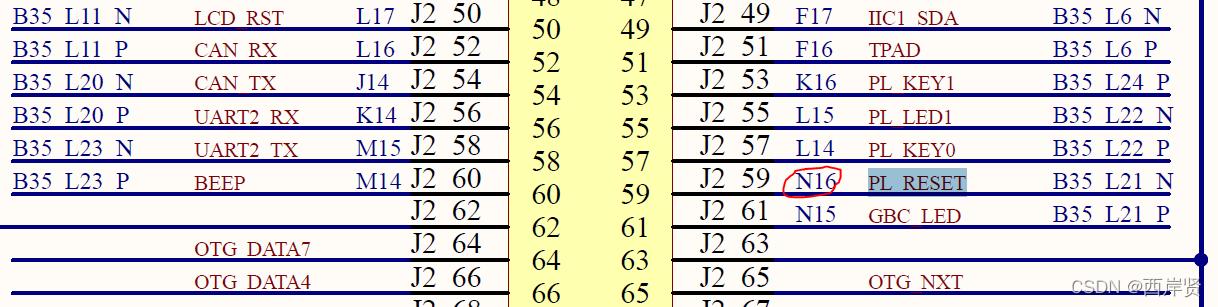

在底板文件中搜索PL_RESET，这里对应的管脚为N16。

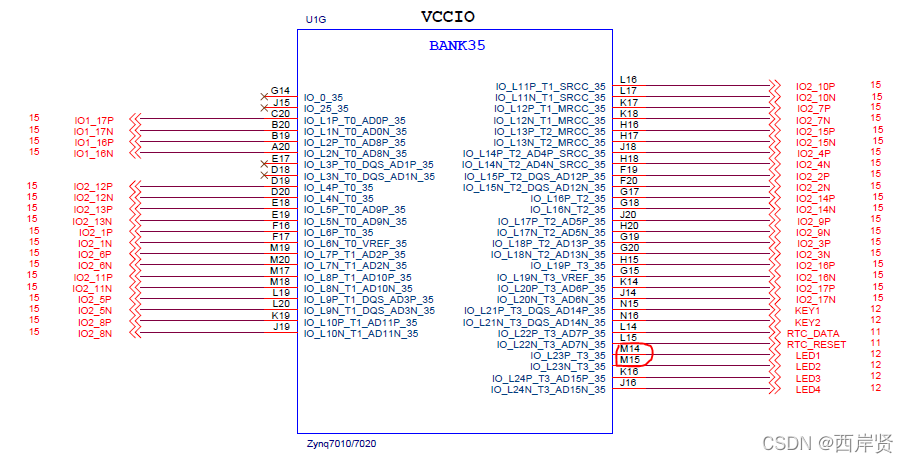

PL LED1和PL LED2的管脚分别为M14和M15。

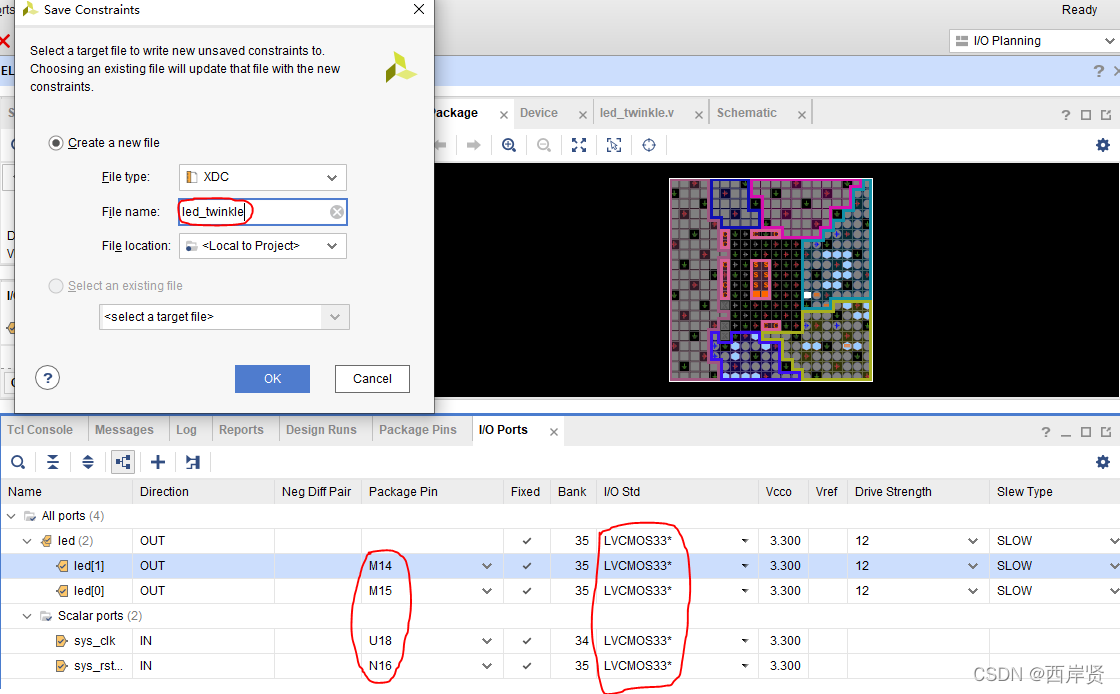

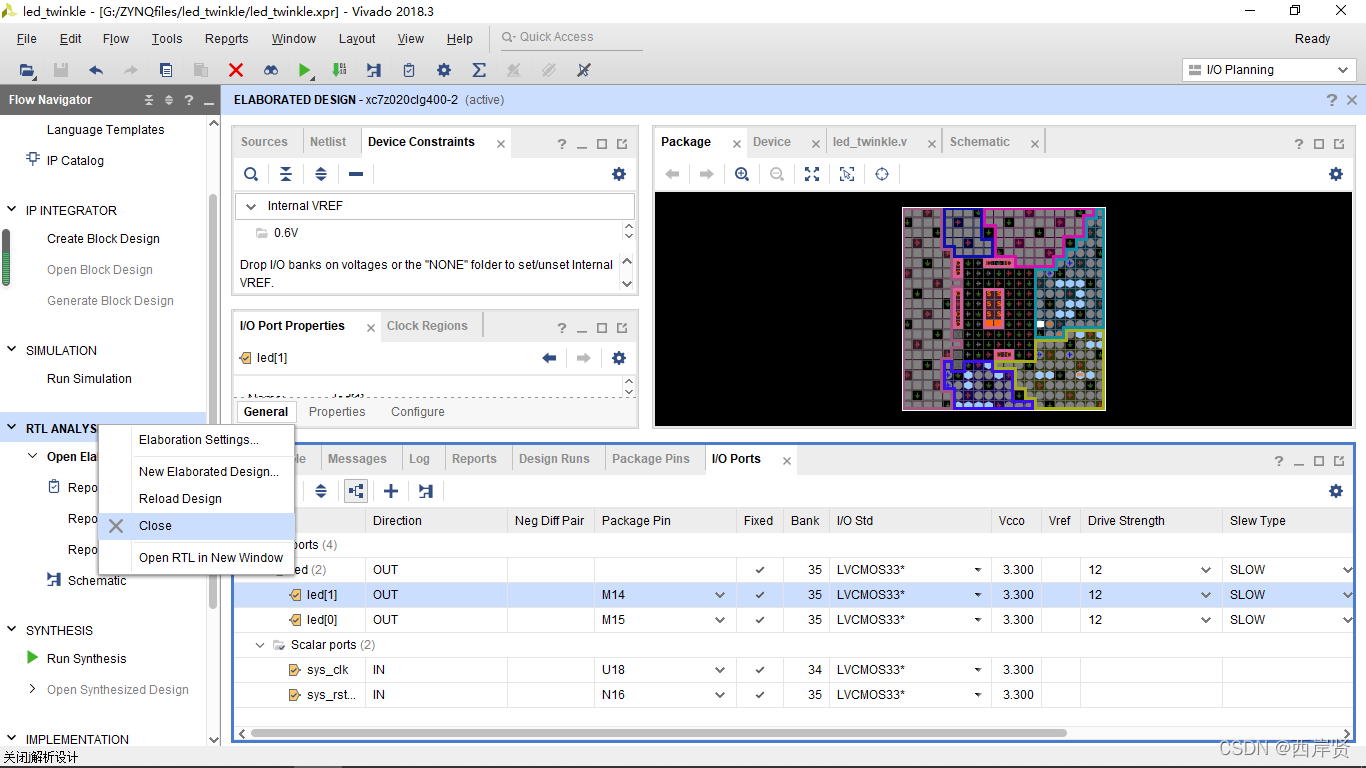

然后指派管脚，因为PL引脚都是3.3V 的，所以这里都选择LVCMOS33，完成后保存，文件名称仍然与工程名保持一致。

完成后右击RTL ANALYSIS关闭即可。
在这里插入图片描述

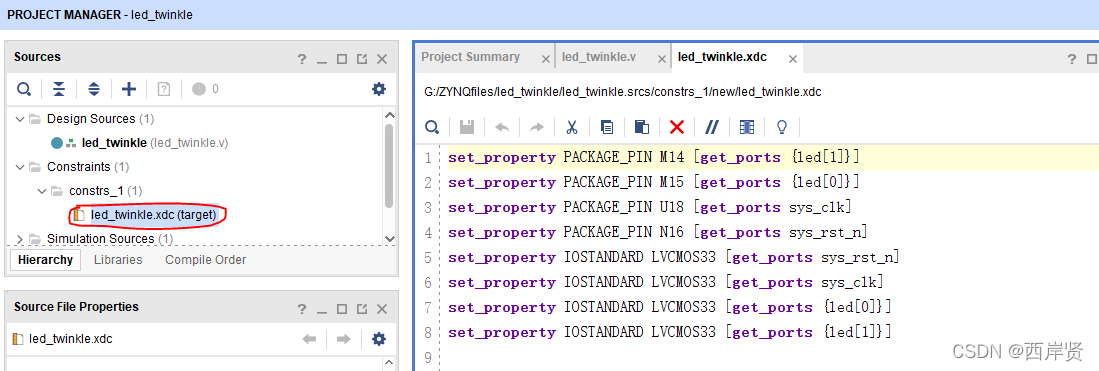

下图中圈中的文件就是管脚分配的信息。

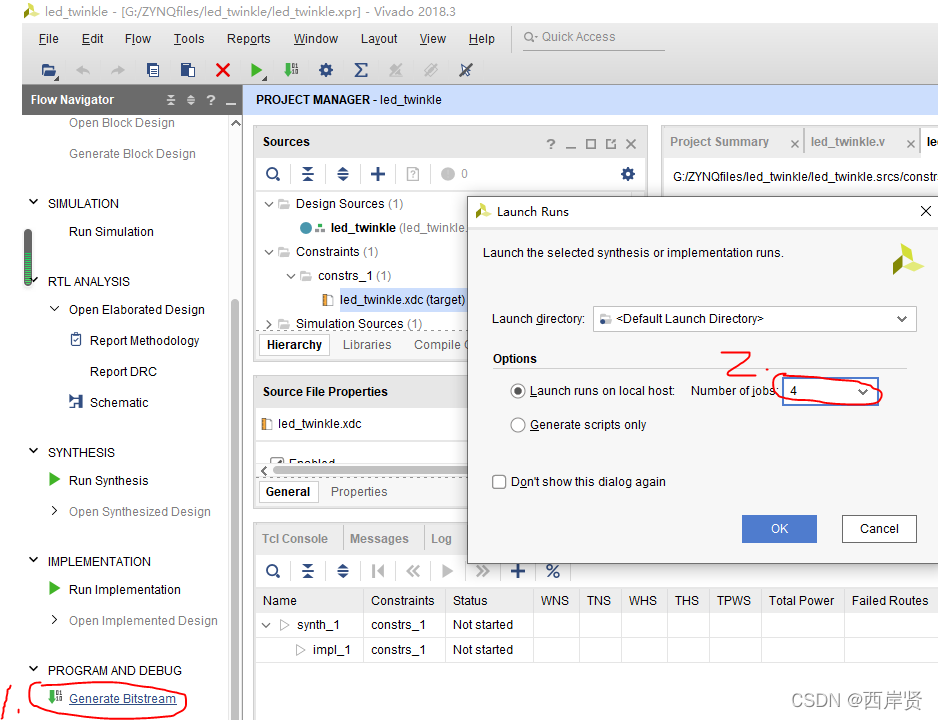

然后点击生成比特流，在弹出的框中数量那里选择最大的，点击OK。

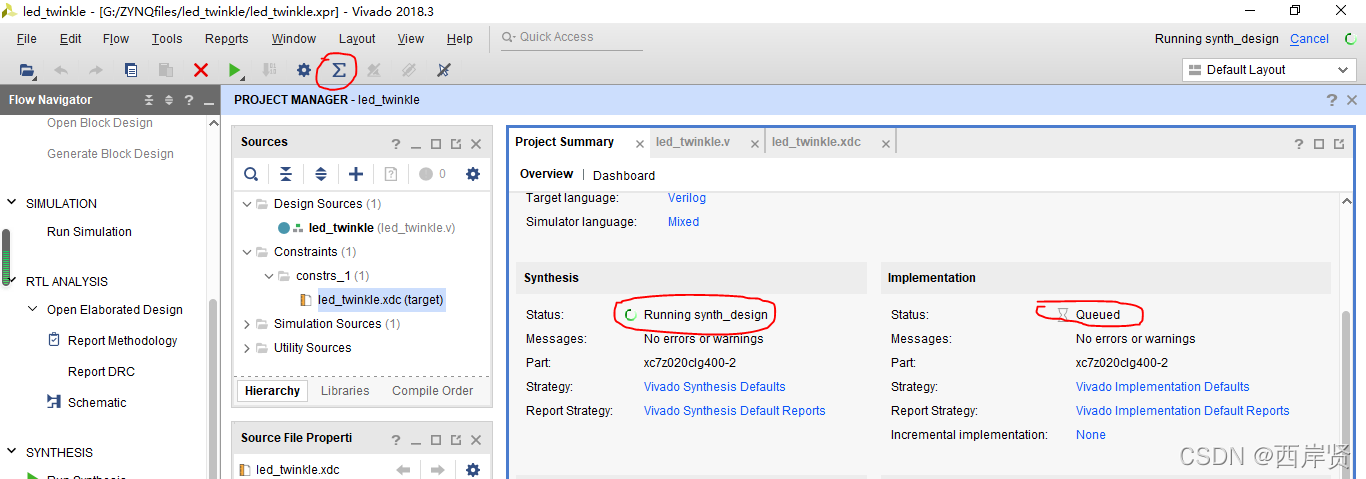

点击下图中圈中的工程汇总按钮，即可查看生成比特流的进度。

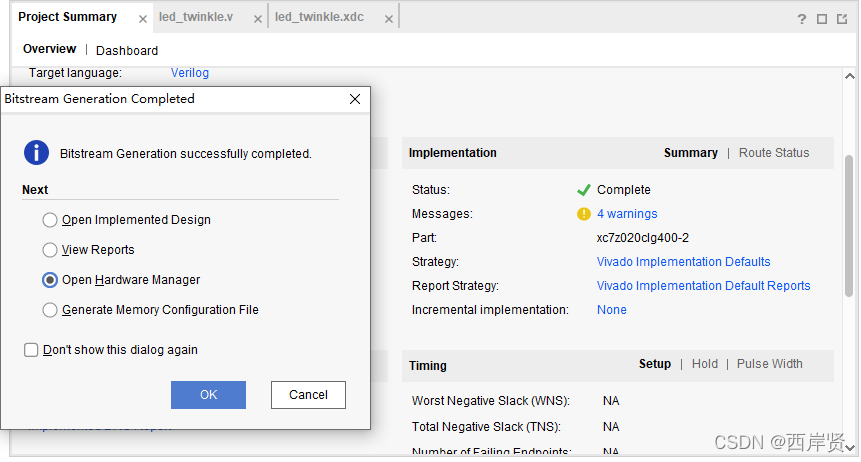

这里耗时比较长，等待完成后弹出如下窗口。
在这里插入图片描述
选中第三项OK或者直接Cancel。

如果是选择的是Cancel，可以在左侧这里点击Open Target选择Auto Connect，就会自动连接到开发板，进行到这一步时开发板一定要上电并且打开电源开关，否则是检测不到的。
至此，分析综合步骤就完成了。

四、下载及结果展示

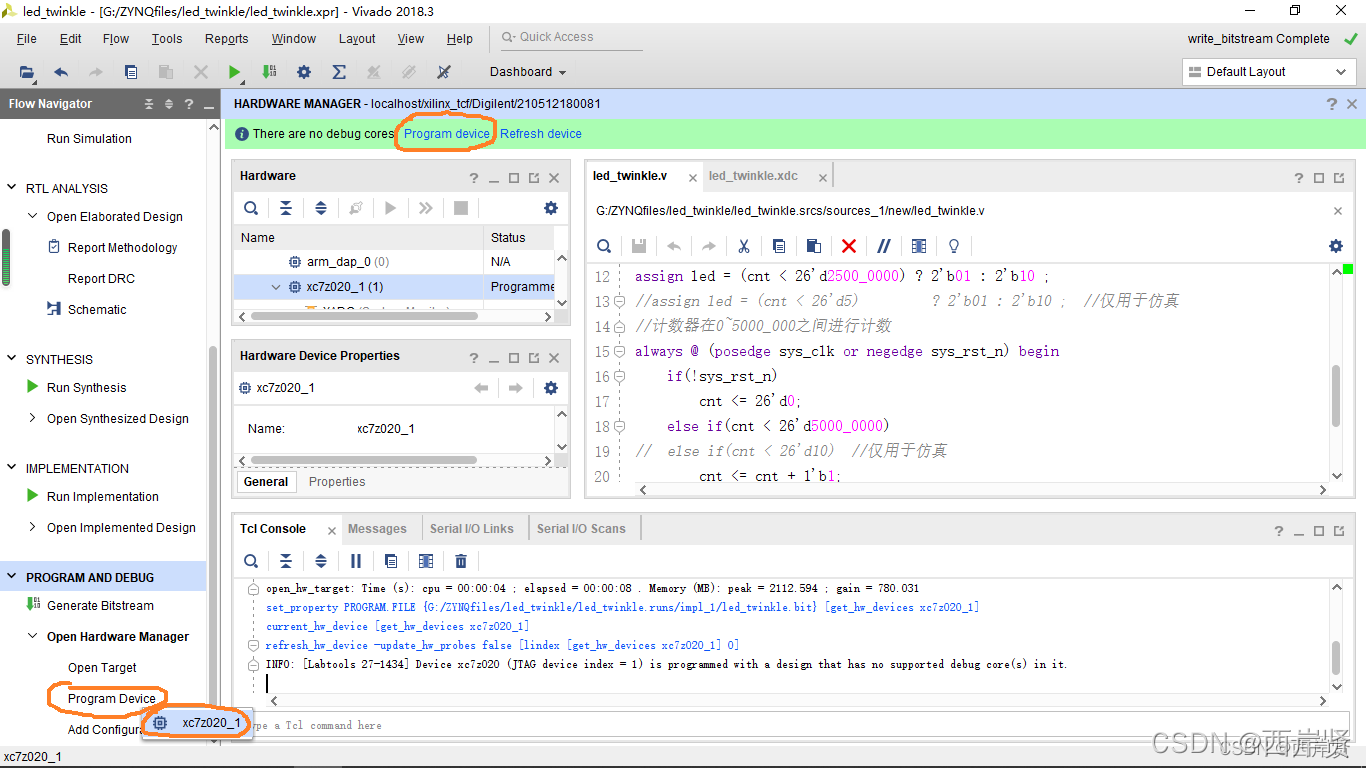

在左下方选择Program Device然后选择xc7z020_1或直接点击上方蓝色字体的Program Device进行下载。
请添加图片描述
在弹出的对话框中默认加载了刚才生成的比特流文件，点击Program即可将该文件下载到开发板上。
在这里插入图片描述

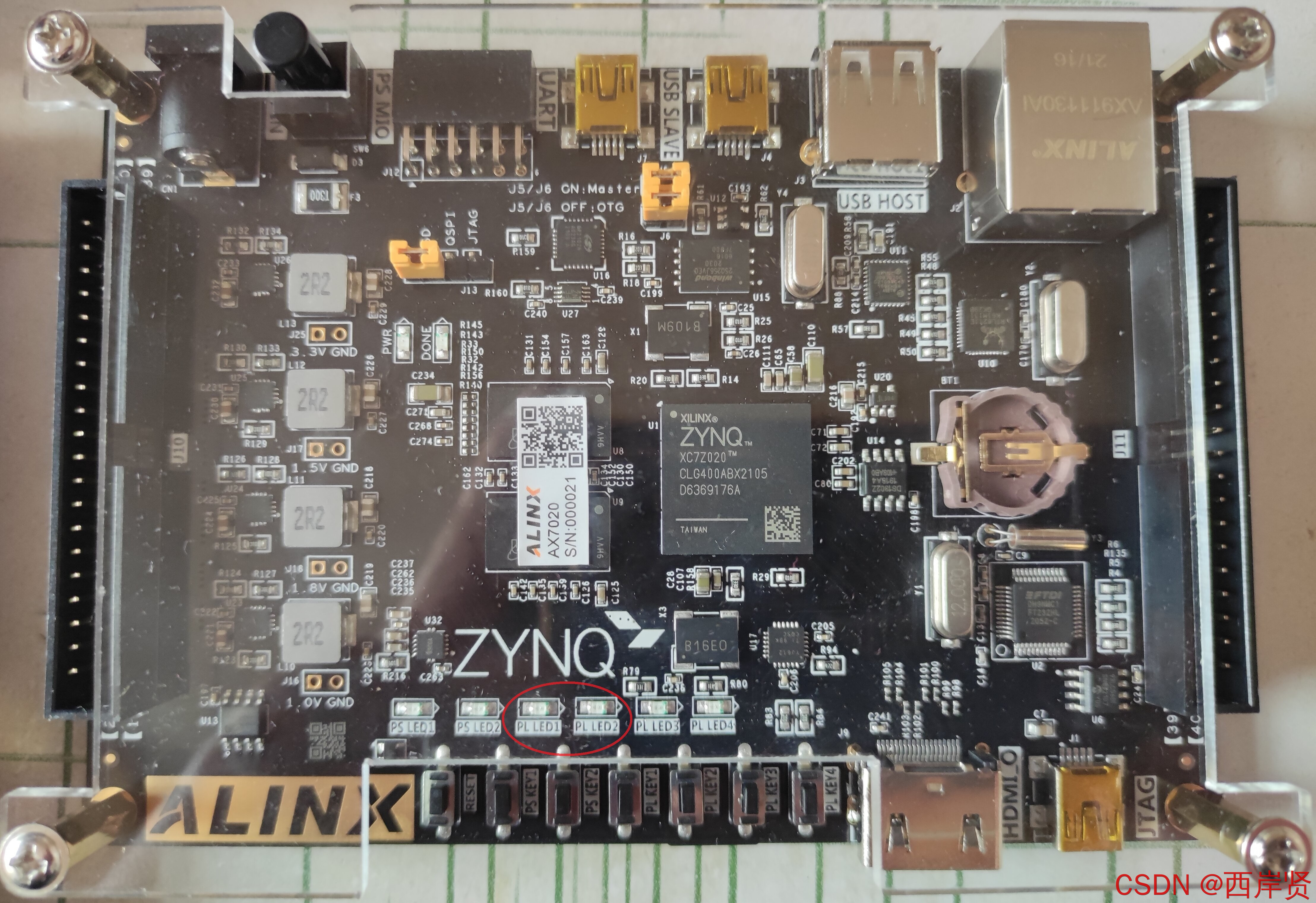

开发板如下图所示。

程序中控制闪烁的两个LED灯就是上图中圈中的两个，即PL LED1和PL LED2。
程序下载到开发板后的运行结果如下面动图所示。
请添加图片描述
可以看到PL LED1和PL LED2在交替闪烁，这符合我们代码中的预设，结果是正确的。
