ug冲模标准件库_UG 重用库该怎么使用 正版UG软件代理

运用重用库导航器拜访可重用目标和组件,并将其用于模型或安装。

可重用组件将作为组件添加到安装中。这类组件包含:

行业标准部件和部件族

NX 机械部件族

可重用目标将作为目标添加到模型中。这类目标包含:

用户定义特征

规律曲线、形状和轮廓

2D 截面

制图定制符号

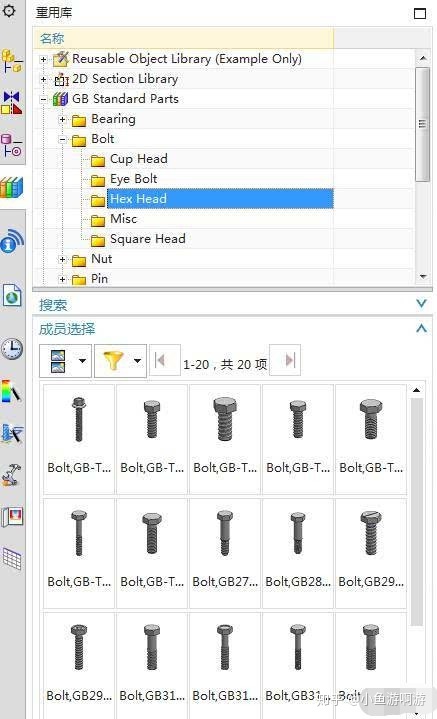

重用库是一个十分好用的命令,能够调取国标的标准件,假如自己会制作的话,又能够把公司部分系列件,变型件做进重用库,这样不用每次都制作,直接调取模型就能够啦!

值得留意的是,首先有必要弄清楚用户默许设置里对重用库设置的那些途径是什么意思,

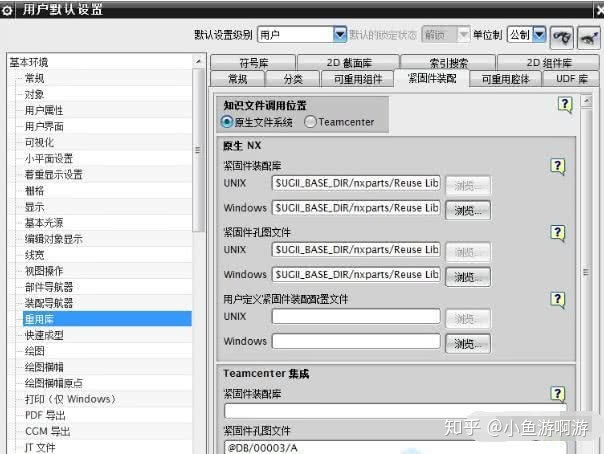

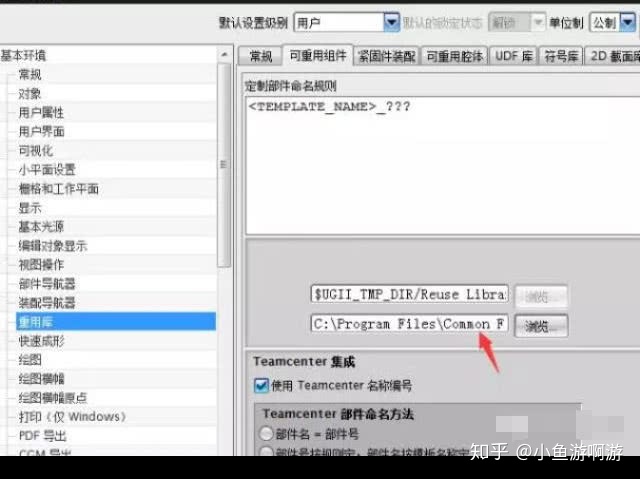

【文件】——【实用工具】——【用户默许设置】——【底子环境】——【重用库】——【可重用组件】——【部件族保存目录】留意windows操作系统的保存途径。那一行是用户保存所调用的库里零件到本地的目录,那么把途径设为一个固定的途径,然后每次装完重用组件,就去那个途径把相应的组件拷贝到安装文件目录里(因为再次翻开时安装加载方式是从文件夹),再次翻开这样就不会出问题了,传输给别人时将整个安装文件夹一起拷出去,就底子不会有打不开的部件。

重用库族文件不能添加到安装中是问什么?

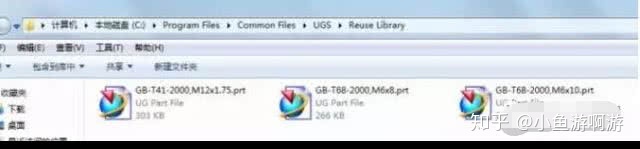

假如呈现“保存的目录族成员不存在”问题,首先要看一下你的本地是不是有重用库的子文件夹


这个途径假如你的本地电脑没有的话要自己新建的

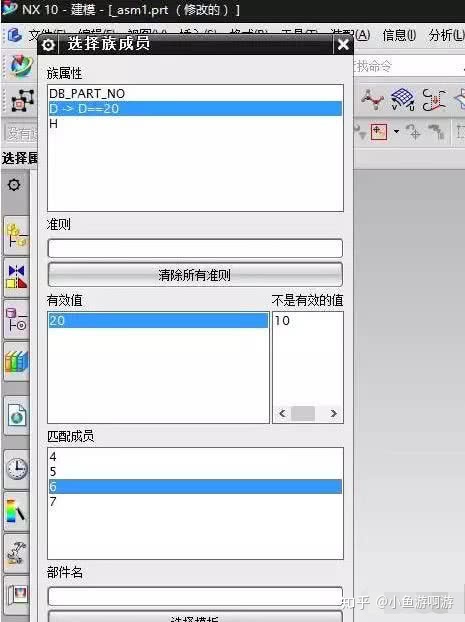

克己重用库文件更改类型后安装内模型不发生改变?

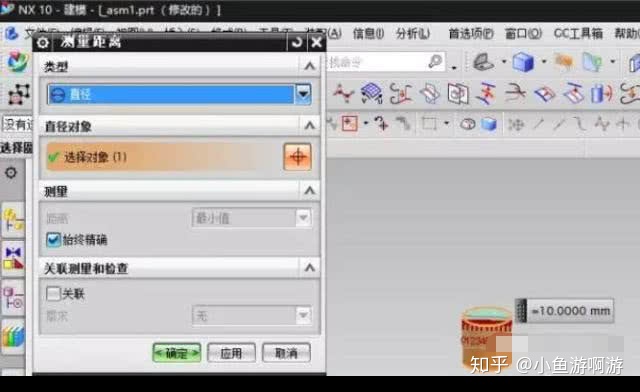

假如遇到以下情况,做好的克己重用库文件,调用时模型并没有发生尺度改变



经查看原因在于重用库文件的尺度参数改变是通过表达式操控的,假如你的参数化建模表达式没有链接,模型是不会发生重用尺度改变的

运用ug重用库安装后,为什么再次翻开安装文件找不到?

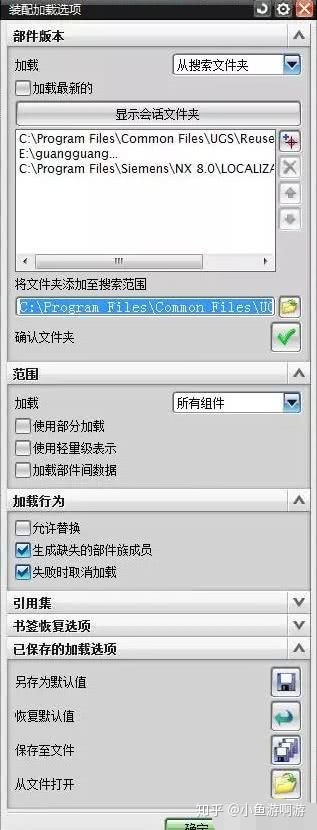

作为安装的翻开,安装加载选项里的途径是很重要的!


假如安装零件的途径ug读取不到,那么文件翻开必定就找不到啊!

而作为重用库文件的零件途径默许在这个途径傍边,只要把这个途径加载到ug的安装加载选项里,就能够二次翻开安装,不丢失重用库文件了。
