简介：本资源包提供了使用Visual C++进行界面编程和针对STM32F407微控制器的I2S音频播放的完整示例程序。Visual C++支持GUI应用开发，而STM32F407是基于ARM Cortex-M4的高性能微控制器，特别适用于处理音频数据。I2S接口用于音频数据传输，该资源包包括详细的代码示例和相关文件，旨在帮助开发者掌握Visual C++ GUI编程和嵌入式音频播放技术。

1. Visual C++界面编程基础

1.1 Visual C++概述与开发环境配置

1.1.1 Visual C++的发展背景和特性

Visual C++是微软公司推出的一个功能强大的C++集成开发环境(IDE)，在C++开发领域具有广泛的应用。它的主要特性包括：支持多线程编程，与Windows平台紧密集成，拥有丰富的库函数以及先进的开发工具，能够高效地处理图形和用户界面。Visual C++还支持MFC（Microsoft Foundation Classes）框架，这是一种能够提供丰富的应用程序界面和简化界面编程的类库。

1.1.2 开发环境的搭建与工具使用

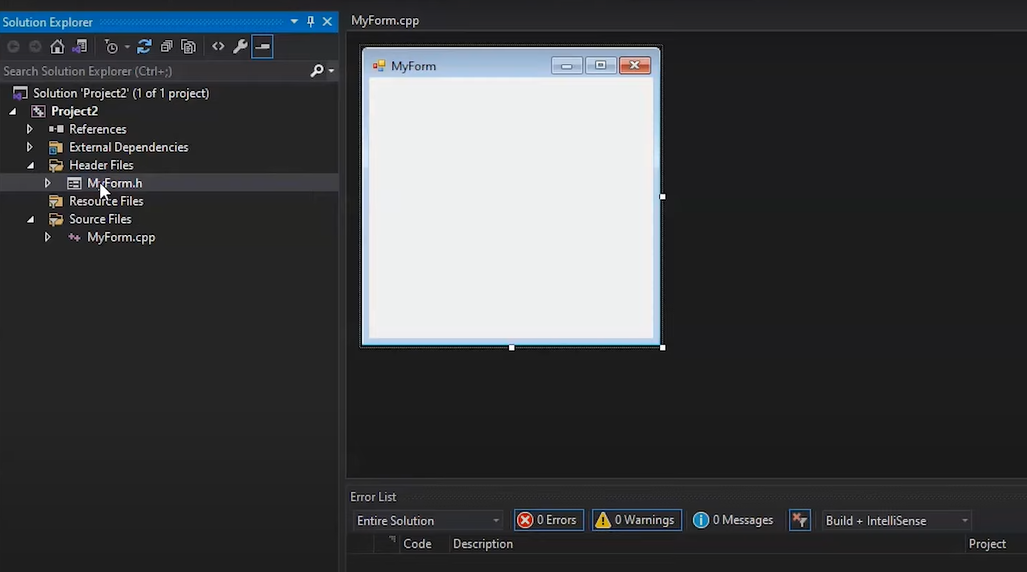

开发环境的搭建是进行Visual C++开发的第一步。首先需要安装Visual Studio，这是微软提供的一个完整的开发工具包。在安装过程中选择安装C++开发工具和相关的库文件。安装完成后，打开Visual Studio，创建一个新的Visual C++项目，通常会选择MFC应用程序。在此过程中，我们会接触到多个开发工具，例如类向导（ClassWizard）和资源编辑器（Resource Editor），这些都是简化界面和程序开发的工具。通过这些工具，开发者可以快速配置项目，编写代码，并且调试程序。

flowchart LR
    A[开始安装Visual Studio] --> B[选择C++开发环境]
    B --> C[安装Visual C++及MFC库]
    C --> D[打开Visual Studio创建新项目]
    D --> E[利用类向导和资源编辑器进行开发]

搭建开发环境之后，Visual C++界面编程的旅程就可以开始了。从下章开始，我们将深入探讨MFC框架及其在窗口类创建和消息处理中的应用。

2. STM32F407微控制器I2S音频播放实现

2.1 STM32F407微控制器介绍

STM32F407微控制器是由STMicroelectronics公司生产的一款高性能的ARM Cortex-M4微控制器，广泛应用于嵌入式系统和物联网项目中。它具备丰富的外设支持和灵活的电源管理功能，能够满足多种音频处理的需求。本章节将详细介绍其核心架构和特性，以及开发环境的搭建与配置方法。

2.1.1 STM32F407核心架构与特性

STM32F407采用ARM Cortex-M4内核，具有最高168MHz的运算速度和单周期乘法/累加指令功能，极大地提高了处理音频数据的效率。此外，它集成了全速USB OTG FS设备和主机，支持CAN、以太网、I2S、SDIO等通信协议，为音频系统的扩展提供了便利。其内置的1MB闪存和192KB的SRAM也为复杂应用的运行提供了充足的空间。

2.1.2 开发环境搭建与配置

为了开始STM32F407的开发，首先需要搭建相应的开发环境。通常推荐使用Keil MDK-ARM工具链进行项目开发，它是针对ARM处理器而设计的专业开发环境。以下是搭建环境的基本步骤：

1. 安装Keil MDK-ARM开发环境。
2. 下载并安装STM32F4系列的设备支持包。
3. 配置项目设置，包括选择目标设备、配置时钟源和内存布局。
4. 连接STM32F407开发板的调试器（如ST-Link），并将开发环境与调试器连接。

在完成上述步骤后，你就可以开始STM32F407微控制器的编程和开发了。

2.2 I2S音频接口概述

I2S接口是音频领域中广泛使用的数字音频数据传输协议，它允许微控制器与音频编解码器或其他处理设备之间进行音频数据的高效交换。了解I2S接口的工作原理和音频数据格式是实现高质量音频播放的关键。

2.2.1 I2S接口的工作原理

I2S，即Inter-IC Sound，是一种在数字音频设备间交换数据的串行通信协议。其主要包含三个信号线：位时钟信号（BCLK）、声道选择信号（LRCLK）和串行数据信号（SDATA）。其中，位时钟信号负责为音频数据的每一位提供时序同步，声道选择信号用于区分左右声道数据，而串行数据信号则承载实际的音频数据流。

I2S协议支持主从设备工作模式，其中STM32F407微控制器通常作为主设备，负责提供同步时钟信号，而外部音频编解码器作为从设备，根据主设备提供的时钟信号进行数据的发送或接收。

2.2.2 I2S音频数据格式与传输协议

音频数据格式主要由采样率、采样位数和通道数来定义。例如，常见的音频格式有44.1kHz、16位和立体声。传输协议则涉及到音频数据在I2S接口上的实际传输方式，包括：

• 数据的起始位和停止位的定义。
• 数据格式，比如是否为MSB（最高位优先）或LSB（最低位优先）。
• 时钟极性和相位的配置。

在STM32F407微控制器中，可以根据I2S设备的规格配置相应的I2S接口参数，确保音频数据的正确传输和解码。

2.3 STM32F407与I2S音频播放的编程实现

实现STM32F407微控制器上的I2S音频播放需要对I2S接口进行正确配置，并确保音频数据流能够顺畅地传输到音频编解码器中。这涉及到音频数据的配置与处理，以及音频播放功能的测试与调试。

2.3.1 音频数据流的配置与处理

要实现音频数据流的配置，首先需要初始化I2S硬件接口，包括配置I2S工作模式、采样率、数据格式等参数。STM32F407提供了灵活的配置选项来满足不同的音频应用需求。以下是一个简化的代码示例，展示了如何在STM32F407上配置I2S接口：

#include "stm32f4xx_hal.h"

void MX_I2S2_Init(void)
{
    I2S_HandleTypeDef I2sHandle;

    // I2S Handle configuration
    I2sHandle.Instance = SPI2;
    I2sHandle.Init.Mode = I2S_MODE_MASTER_TX;
    I2sHandle.Init.Standard = I2S_STANDARD_PHILIPS;
    I2sHandle.Init.DataFormat = I2S_DATAFORMAT_16B;
    I2sHandle.Init.MCLKOutput = I2S_MCLKOUTPUT_DISABLE;
    I2sHandle.Init.AudioFreq = I2S音频采样率;
    I2sHandle.Init.CPOL = I2S_CPOL_LOW;
    I2sHandle.Init.ClockSource = I2S_CLOCKSOURCE_INTERNAL;
    I2sHandle.Init.FullDuplexMode = I2S_FULLDUPLEX_DISABLE;

    // Initialize the I2S peripheral
    HAL_I2S_Init(&I2sHandle);
}

// ... 其他代码，如音频数据缓冲区的配置等 ...

在上述代码中，我们定义了I2S接口的各种配置参数，包括工作模式、标准、数据格式、采样率等，并通过 HAL_I2S_Init 函数进行初始化。这是实现音频播放的基础。

2.3.2 音频播放功能的测试与调试

音频播放功能的测试与调试是确保音频数据能够正确输出的关键步骤。通常需要准备测试音频文件，然后通过编程将音频数据流发送到I2S接口。这里使用的是C语言进行编程，并涉及到STM32F407的外设驱动API。代码示例如下：

// ... 初始化代码 ...

// 音频数据缓冲区
uint16_t audio_buffer[1024]; // 假设以16位立体声格式存放音频数据

// 播放音频数据
while(1)
{
    // 假设audio_data是包含音频数据的数组或缓冲区
    for(uint32_t i = 0; i < sizeof(audio_buffer); i++)
    {
        audio_buffer[i] = audio_data[i]; // 将音频数据拷贝到I2S缓冲区
    }
    HAL_I2S_Transmit(&I2sHandle, (uint8_t*)audio_buffer, sizeof(audio_buffer), HAL_MAX_DELAY);
}

上述代码片段演示了音频数据的循环播放过程。在实际应用中，需要根据实际音频数据的格式和大小，来调整缓冲区的配置和数据拷贝的方式。

测试和调试过程中，开发人员应使用逻辑分析仪或示波器来检查I2S通信信号的准确性和完整性。此外，可以使用音频测试设备（如频谱分析仪）来验证音频播放的质量。通过这些手段，可以确保STM32F407微控制器与音频编解码器之间的音频数据交换是准确无误的。

综上所述，STM32F407微控制器与I2S音频播放的实现涉及到硬件接口的配置、音频数据流的处理以及播放功能的测试与调试。通过精心设计和调试，可以实现高质量的音频播放应用。在后续章节中，我们将进一步深入探讨I2S协议的细节以及如何通过MFC构建图形用户界面（GUI）应用程序，以实现更丰富的用户交互体验。

3. I2S协议和数据传输机制

3.1 I2S协议详解

I2S（Inter-IC Sound）是一种串行通信协议，广泛应用于数字音频设备之间的数据传输。它是由Philips公司在1980年代制定的标准，主要目的是为了简化音频设备与数字信号处理器之间的连接。

3.1.1 I2S协议的工作模式与配置参数

I2S协议支持主设备和从设备两种工作模式。在主设备模式下，主设备会提供帧同步信号（WS），并生成时钟信号（BCLK）。而在从设备模式下，从设备则由主设备提供的同步信号和时钟信号来驱动。

配置I2S协议时，主要参数包括：

• 采样频率（Fs） ：决定音频数据的采样率，常见的采样率有44.1kHz、48kHz等。
• 位时钟频率（BCLK） ：为I2S数据传输提供时钟脉冲。
• 字时钟（WS） ：用于区分左右声道数据和帧的开始。
• 数据位宽 ：音频数据的位数，常见的有16位、24位和32位等。

下面是一个I2S配置的代码示例，展示了如何使用STM32的HAL库配置I2S接口。

/* I2S configuration */
hI2s.Instance = SPI2;
hI2s.Init.Mode = I2S_MODE_MASTER_TX;
hI2s.Init.Standard = I2S_STANDARD_PHILLIPS;
hI2s.Init.DataFormat = I2S_DATAFORMAT_16B;
hI2s.Init.MCLKOutput = I2S_MCLKOUTPUT_DISABLE;
hI2s.Init.AudioFreq = I2S_AUDIOFREQ_44100;
hI2s.Init.CPOL = I2S_CPOL_LOW;
hI2s.Init.FirstBit = I2S_FIRSTBIT_MSB;
hI2s.Init.WSInversion = I2S_WS_INVERSION_DISABLE;
hI2s.Init.NSS = I2S_NSS_SOFT;
hI2s.Init.CLKPolarity = I2S_CLKPOLARITY_LOW;
hI2s.Init.CLKPhase = I2S_CLKPHASE_1EDGE;
hI2s.Init.RxThreshold = I2S_RX_THRESHOLD_01BIT;
hI2s.Init.DataSize = I2S_DSIZE_16BIT;
hI2s.Init.CLKDivision = 256;

if (HAL_I2S_Init(&hI2s) != HAL_OK)
{
    Error_Handler();
}

在该示例中，I2S被配置为在主模式下工作，标准设置为Phillips标准，采样频率为44.1kHz，数据格式为16位。

3.1.2 I2S与数字音频系统的关系

I2S协议设计之初即考虑到了数字音频系统的需求，它提供了一种高效且稳定的方式来传输音频数据。I2S协议支持高速数据传输，因此非常适合于高保真音频设备。其主要优点包括：

• 低干扰 ：通过分离数据线和控制线，显著减少了信号干扰。
• 同步能力 ：通过字时钟（WS）信号，I2S能够准确地同步音频数据的左右声道。
• 高速传输 ：支持高速数据传输，能够满足高清晰度音频数据的要求。

3.2 I2S数据传输机制

3.2.1 I2S数据的打包与解包过程

I2S数据传输通常采用帧的概念，每一帧包含一个左右声道的数据。在I2S标准中，数据在传输过程中会被打包成帧，然后在接收端进行解包处理。

• 打包过程 ：音频数据首先被左声道和右声道分开，然后根据采样深度进行排列，通常是低位在前，高位在后。
• 解包过程 ：接收端接收到帧数据后，根据配置的采样深度和声道顺序，将数据重新组合成左声道和右声道的样本。

在下面的表格中，展示了两帧I2S数据的打包示例。

| 位时钟周期 | 数据内容 | 说明 | |:-----------:|:---------:|:-----:| | 1 | L1 | 左声道第一个样本的低位 | | 2 | L1 | 左声道第一个样本的高位 | | 3 | R1 | 右声道第一个样本的低位 | | 4 | R1 | 右声道第一个样本的高位 | | ... | ... | ... | | 17 | L2 | 左声道第二个样本的低位 | | 18 | L2 | 左声道第二个样本的高位 | | 19 | R2 | 右声道第二个样本的低位 | | 20 | R2 | 右声道第二个样本的高位 | | ... | ... | ... |

3.2.2 数据传输的时序与同步问题

I2S协议中，数据传输的时序是非常重要的。一个典型的I2S时序包含以下几个信号：

• 位时钟（BCLK） ：用于决定数据位的传输时序。
• 字时钟（WS） ：用于标识一帧数据的开始和声道的方向。
• 数据线（SD） ：实际传输音频数据的信号线。

在I2S协议中，数据的传输严格依赖于位时钟的上升沿和下降沿，以确保数据的准确性和同步性。开发者需要确保发送端和接收端的时钟频率匹配，以避免数据失步。

下面是一个简化的I2S通信流程图，清晰地展示了数据传输的时序与同步：

sequenceDiagram
    participant BCLK
    participant WS
    participant SD
    Note over BCLK,WS: 帧同步
    BCLK->>SD: 位时钟信号传输数据
    WS->>SD: 字时钟信号标识声道
    Note right of SD: 数据传输

在这个流程图中，首先进行帧同步，然后是位时钟信号和字时钟信号的传输，最后是数据的传输。数据的传输是基于位时钟信号的上升沿或下降沿。

通过以上的分析，可以了解I2S协议的详细工作机制，这对于实现高质量的音频播放至关重要。在接下来的章节中，我们会深入探讨STM32F407微控制器与I2S接口的交互，以及如何利用它来播放音频数据。

4. 使用MFC构建GUI应用程序

4.1 MFC应用程序的界面布局与设计

设计原则与技巧

构建一个用户友好的图形用户界面（GUI）是任何应用程序成功的关键因素之一。MFC（Microsoft Foundation Classes）提供了丰富的工具和类库，用于快速开发Win32应用程序的GUI。在设计MFC应用程序的界面时，首先应考虑的是用户体验和界面的直观性。

布局设计应遵循以下几个基本原则： - 简洁性：界面应当清晰明了，避免过于复杂的设计导致用户困惑。 - 一致性：界面元素（如按钮、菜单等）的布局和风格应该在应用程序中保持一致。 - 直观性：控件的布局应该符合用户的预期，例如，常用的操作应放置在容易触达的位置。 - 反馈性：用户操作后应给予及时的反馈，比如按钮按下时的视觉效果变化。

在设计MFC应用程序界面时，可以采用以下技巧： - 使用资源编辑器：MFC提供了一个可视化的资源编辑器，用于设计对话框和其他窗口。 - 利用布局控件：如CStatic、CButton、CEdit、CListBox等控件，它们都有默认的样式，但可以自定义外观。 - 层级化设计：合理使用面板（CPanel）控件进行布局分组，以创建有层次感的界面。

设计模式在MFC中的应用

设计模式是一组反复出现的、被大多数开发人员认同的、特定上下文中的好方法。在MFC应用程序开发中，常用的设计模式包括单例模式、工厂模式、观察者模式等。

单例模式可以在MFC中用来创建全局访问点，例如，应用程序可能只需要一个设置配置的类实例。工厂模式可以用来创建不同类型的对象，根据需要生成特定的控件实例。观察者模式可以用于消息订阅机制，当某些事件发生时，所有订阅者都会得到通知。

4.2 GUI应用程序的事件驱动与消息映射

事件驱动机制的介绍与实现

在MFC应用程序中，事件驱动是一种编程范式，其中程序的流程由事件控制。在Windows环境中，几乎所有的用户交互（如鼠标点击、键盘输入）都会被转换成消息，并放入到一个消息队列中。应用程序通过一个消息循环来检索和响应这些消息。

实现事件驱动机制的关键步骤包括： - 消息队列：程序维护一个消息队列，用于存放所有待处理的消息。 - 消息循环：一个无限循环，不断检查消息队列并调用相应的消息处理函数。 - 消息处理函数：消息映射到特定的函数，执行相应的逻辑。

代码示例：

// 消息循环
MSG msg;
while (::GetMessage(&msg, NULL, 0, 0))
{
    ::TranslateMessage(&msg);
    ::DispatchMessage(&msg);
}

// 消息处理函数映射到按钮点击事件
BEGIN_MESSAGE_MAP(CMyDialog, CDialogEx)
    ON_BN_CLICKED(IDC_MY_BUTTON, &CMyDialog::OnBnClickedMyButton)
END_MESSAGE_MAP()

消息映射机制的工作原理与使用

消息映射是MFC应用程序中事件处理的核心。通过消息映射宏，开发人员可以关联消息和成员函数，这样当特定消息发生时，相应的成员函数将被调用。

消息映射宏的一般格式如下：

ON_MESSAGE(message, memberFxn)

其中 message 代表消息标识符， memberFxn 是处理该消息的成员函数。MFC定义了多种消息映射宏，例如 ON_COMMAND 、 ON_CONTROL 等，用于映射不同类型的事件。

// 消息映射示例
ON_BN_CLICKED(IDC_MY_BUTTON, OnBnClickedMyButton)
void CMyDialog::OnBnClickedMyButton()
{
    // 处理按钮点击事件
}

在上面的示例中，当按钮 IDC_MY_BUTTON 被点击时，消息 BN_CLICKED 被发出，并且 OnBnClickedMyButton 函数将被执行。这是实现事件驱动GUI应用的基础。

5. I2S音频数据处理和DMA技术应用

5.1 音频数据处理技术

音频数据处理是音频播放系统中的核心部分，涉及数据的缓冲管理、队列管理和各种音频信号处理算法。音频数据通常是连续流式传输，而处理这些数据需要高性能的缓冲机制来保证音频播放的流畅性和实时性。

5.1.1 音频数据的缓冲与队列管理

在I2S音频播放中，音频数据缓冲区是临时存储音频数据的区域，以供后续的音频处理或者播放使用。队列管理确保了数据能够按照正确的顺序和时间被处理。以下是使用C++实现的一个简单的双缓冲机制示例：

class AudioBuffer {
public:
    AudioBuffer(size_t size) : buffer(new int16_t[size]), size(size), head(0), tail(0) {}

    ~AudioBuffer() {
        delete[] buffer;
    }

    // 写入数据到缓冲区，返回实际写入的数据长度
    size_t write(const int16_t* data, size_t len) {
        size_t written = 0;
        while (written < len && !isFull()) {
            buffer[tail] = data[written];
            tail = (tail + 1) % size;
            ++written;
        }
        return written;
    }

    // 从缓冲区读取数据，返回实际读取的数据长度
    size_t read(int16_t* data, size_t len) {
        size_t read_len = 0;
        while (read_len < len && !isEmpty()) {
            data[read_len] = buffer[head];
            head = (head + 1) % size;
            ++read_len;
        }
        return read_len;
    }

private:
    int16_t* buffer; // 缓冲区
    size_t size;     // 缓冲区大小
    size_t head;     // 队列头位置
    size_t tail;     // 队列尾位置

    bool isFull() const {
        return (tail + 1) % size == head;
    }

    bool isEmpty() const {
        return head == tail;
    }
};

在实际的音频播放应用中，我们可能需要管理多个这样的缓冲区，以实现平滑的数据流传输和回放。

5.1.2 音频信号处理的常用算法

音频信号处理包括但不限于增益调整、混音、滤波、均衡器等。这里以增益调整为例，展示如何实现一个简单的音频信号增益处理算法：

void applyGain(int16_t* data, size_t len, float gain) {
    for (size_t i = 0; i < len; ++i) {
        data[i] = static_cast<int16_t>(data[i] * gain);
    }
}

该函数将输入的音频数据数组 data 中的每个样本乘以 gain 参数，从而实现对信号的放大或衰减。

5.2 DMA技术在音频播放中的应用

直接内存访问（DMA）技术允许外设直接与系统内存交换数据，而不经过CPU。这大大减少了CPU的负担，尤其在音频播放等连续数据流处理场景中尤为重要。

5.2.1 DMA传输机制的工作原理

DMA控制器作为系统的组成部分，可以在无需CPU介入的情况下，实现内存与外设之间的数据传输。当音频数据准备好发送到I2S接口时，DMA会接管数据传输的过程，直到数据传输完成。这样CPU可以专注于其他任务，如音频数据的解码处理等。

5.2.2 DMA与CPU协同工作的优势

DMA与CPU协同工作的优势在于提高了数据传输效率，降低了CPU的负载，确保了音频播放的连续性和稳定性。同时，DMA可以配置为在特定事件发生时自动触发，如缓冲区半满或空时，确保音频流不会因为数据处理的延迟而发生断续或失真。

在STM32微控制器中配置DMA通常涉及以下步骤：

1. 配置DMA传输参数，如源地址、目的地址、传输长度和传输方向。
2. 启用DMA传输完成中断，在传输完成时执行特定操作。
3. 启动DMA传输，并确保相应的外设（如I2S）已经准备好接收数据。

通过合理设计和实现，利用DMA技术可以显著优化音频播放的性能，这对于开发高质量的音频应用程序至关重要。
