简介：回转式风机是工业中广泛使用的空气输送设备，HC-30s型号风机以其高效能和稳定性著称。本压缩包包含了风机的设计图纸、三维模型及其参数，支持用户进行个性化设计修改。通过SolidWorks 2016软件的三维CAD功能，工程师能深入分析风机内部结构，优化设计，模拟运行状态。本文还概述了风机的关键结构与设计考量因素，如压力流量、功率效率、振动噪声等。此资源对于机械工程师来说是提升设备性能的重要工具。

1. 回转式风机的工作原理与应用

1.1 回转式风机的基本概念

回转式风机，也称为罗茨风机，是一种容积式风机，它通过两个对称的叶轮在转子槽中相对旋转，从而在吸气侧产生负压，在排气侧提供高压气体输出。这种风机以其结构简单、维护方便和高效率的特性广泛应用于各种工业领域。

1.2 工作原理概述

回转式风机的工作原理主要基于叶轮旋转产生的压缩效果。当叶轮旋转时，它会捕获吸入侧的空气，并将其运送到排气侧。在这一过程中，空间被减小以压缩空气，然后空气被推入出口管路。为了确保风机的稳定运行，常常需要对排气侧进行冷却处理，因为压缩过程中会产生热量。

1.3 应用范围

回转式风机因其独特的性能，被广泛应用于以下领域： - 工业制造，例如化工、食品和制药行业的空气输送。 - 环境处理，如污水处理厂和垃圾处理设施的气体运输。 - 农业，比如通风系统和气力输送。 - 其他需要高压力和大流量空气的应用场合。

了解回转式风机的工作原理，可以更好地掌握其优化方法以及在实际应用中遇到问题时的解决策略。在接下来的章节中，我们将详细探讨HC-30s型号风机的特点、应用案例、设计和性能优化等。

2. HC-30s型号风机的特点

HC-30s型号风机是市场上广泛认可的一款产品，其特点主要体现在技术参数、性能与效率以及在多个应用领域的适用性上。本章节将详细介绍HC-30s风机的技术细节，并探讨其在工业应用中的实际案例。

2.1 HC-30s风机的技术参数

2.1.1 主要技术指标解析

HC-30s型号风机技术参数是其性能的直接体现。主要技术指标包括：

• 风量 ：每小时所能输送的空气体积。
• 风压 ：风机的静压和全压，决定了风机的推送距离和能力。
• 转速 ：每分钟转动的圈数，影响风量和风压。
• 功率 ：风机工作时消耗的电能。
• 效率 ：风机输出的风量与风压与其输入功率之比。

风机的技术参数通常在产品手册中有详细列出，并且这些参数会直接影响风机的选型和应用。

2.1.2 风机性能与效率对比

HC-30s型号风机与其他型号风机进行性能与效率的对比分析时，我们可以从以下几个方面着手：

• 风量对比 ：根据风机的额定风量和实际工作风量进行比较。
• 风压对比 ：对比风机在不同转速下的风压输出。
• 效率曲线 ：通过对比风机的性能曲线图，评估其工作效率。
• 功耗分析 ：对比其消耗的电量，判断风机是否为节能型。

通过这些对比，我们可以更明确地了解HC-30s风机在市场上的定位及优势所在。

2.2 HC-30s风机的应用领域

HC-30s型号风机广泛应用于多个领域，其稳定性和可靠性得到了各行各业的认可。

2.2.1 工业通风解决方案

在工业生产过程中，良好的通风环境至关重要。HC-30s风机在工业通风中的应用具有以下特点：

• 大风量 ：满足大空间的通风需求。
• 高压力 ：适合远距离输送空气以及克服阻力大的通风环境。
• 低噪音 ：在噪声控制严格的环境下也能良好运行。
• 耐用性 ：工业级电机和材料制成，抗磨损性能强。

2.2.2 特殊环境下的使用案例

HC-30s风机在特殊环境下的应用案例也值得深入探讨：

• 高温环境 ：采用耐高温材料制造，能够在高温条件下稳定运行。
• 腐蚀环境 ：选用耐腐蚀材料或表面处理，适用于有化学气体的工业场合。
• 密闭空间 ：风机体积小巧，安装简便，适合在狭小空间内使用。

对HC-30s风机技术参数的分析和应用领域的探讨，可以为相关行业提供重要的选型依据和技术支持。

3. SolidWorks 2016三维CAD模型编辑

3.1 SolidWorks 2016软件简介

3.1.1 软件功能与界面布局

SolidWorks 2016是一款广泛应用于机械设计、工程绘图和产品数据管理的三维CAD软件。它的界面布局直观，易于掌握，为工程师提供了强大的三维建模工具，支持从草图绘制到复杂装配体设计的整个产品开发流程。软件采用基于特征的设计方式，能够有效地捕捉设计意图，并通过参数化和尺寸驱动的设计方法，增强模型的灵活性和可修改性。

界面布局方面，软件被划分为若干区域，如特征管理器设计树、属性管理器、任务窗格等，每一部分都有其特定的功能。其中，特征管理器设计树用于展示模型的构建顺序和结构层次，属性管理器则用于设置模型的详细参数，而任务窗格则提供了快速访问工具、命令和资源的途径。

3.1.2 与风机设计相关的工具模块

SolidWorks中与风机设计特别相关的工具模块包括：

• 草图绘制工具 ：提供各种基本图形的绘制功能，是风机零件设计的起点。
• 特征工具 ：提供拉伸、旋转、扫描等基础特征的创建，用于构建复杂几何形状。
• 曲面工具 ：设计复杂的表面形状，这对于风道和整流器的设计至关重要。
• 装配体设计工具 ：允许用户将单独设计的零件组合在一起，模拟真实的装配关系，进行干涉检查。
• 工程图工具 ：生成二维工程图，用于零件和装配体的制造和加工。

3.2 编辑HC-30s风机模型的步骤

3.2.1 零件模型的创建与修改

创建HC-30s风机模型的第一步是进行零件设计。在SolidWorks中，首先需要根据HC-30s风机的设计图纸，利用草图绘制工具绘制出风机零件的二维轮廓。例如，对于风机的主要部件叶轮，工程师可以绘制出其基本的圆形轮廓，并添加必要的孔和切口以符合设计要求。

// SolidWorks中创建圆柱体零件的一个基本示例
草图绘制
  a. 选择“文件” > “新建”，创建一个新的零件文件。
  b. 在草图绘制平面上绘制一个圆形轮廓。
  c. 应用“拉伸”特征，将草图轮廓转换为三维实体。
  d. 通过“特征工具”对三维实体进行修改，添加必要的孔或切口。

在创建草图的过程中，工程师必须确保所有尺寸和约束符合作图要求，以保证模型的精确性。此外，对已创建的特征，SolidWorks提供了多种编辑手段，如修改尺寸、删除特征等，方便工程师对模型进行调整。

3.2.2 组装体设计与干涉检查

零件设计完成后，下一步是组装。在SolidWorks中，可以将零件拖放到装配体环境中，利用配合关系确定各零件的相对位置和运动关系。对于HC-30s风机而言，叶轮、轴承、外壳等主要部件需要进行精确的装配，以确保风机的正常运作。

// SolidWorks中创建装配体的基本示例
装配体设计
  a. 在装配体文件中插入第一个零件。
  b. 通过配合关系将后续零件对准并添加到装配体中。
  c. 应用“干涉检查”工具，确保所有部件间无物理冲突。

干涉检查是保证设计质量的重要环节，它通过计算模型中所有零件的几何关系，快速发现潜在的碰撞和干涉问题。例如，如果叶轮和外壳之间的间隙过小，可能会影响到风机的正常运行和冷却效果。通过干涉检查可以及时调整，以避免这些问题。

3.2.3 工程图的生成与输出

最后一步是将设计好的三维模型转换为二维工程图。在SolidWorks中，工程师可以利用工程图工具快速生成工程图纸，这些图纸通常包括尺寸标注、公差要求、技术规范等重要信息，是产品制造和质量控制的依据。

// SolidWorks中生成工程图的基本示例
工程图生成
  a. 在工程图环境中选择适当的视图类型，如前视图、左视图等。
  b. 通过“尺寸”工具对视图进行尺寸标注。
  c. 添加必要的注释和公差信息。
  d. 使用“打印”功能或导出工具将工程图输出为PDF或DWG文件格式。

为了确保工程图的完整性和准确性，工程师必须检查所有视图和标注是否正确反映了三维模型的信息。同时，工程图还需要符合相关的绘图标准和行业规范，这对于风机的制造和后期的质量检验至关重要。

通过以上步骤，SolidWorks 2016不仅简化了HC-30s风机模型的创建和修改过程，也极大地提高了设计效率和准确度。下一节我们将继续深入了解SolidWorks 2016在风机内部结构分析中的应用。

4. 风机内部结构分析

4.1 风机核心部件的分析

4.1.1 叶轮的设计原理与要求

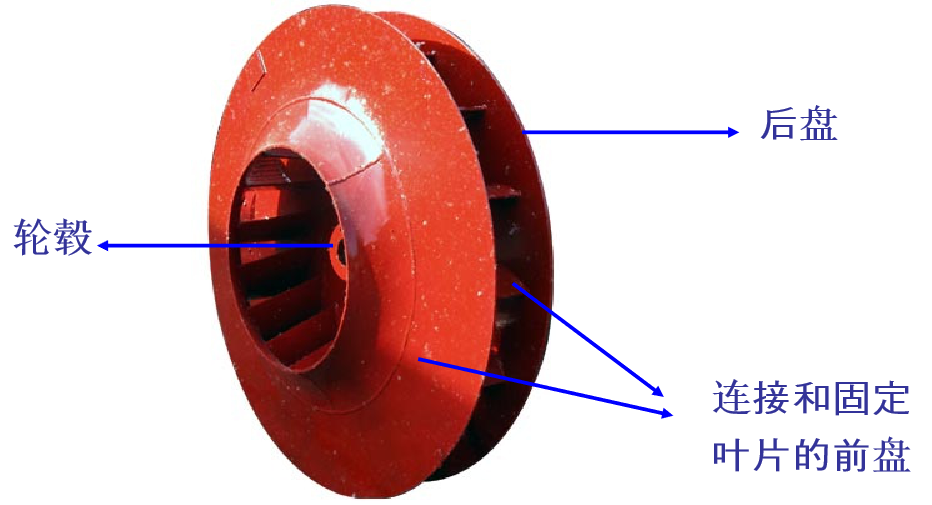

风机的叶轮是其心脏部件，负责将电机输入的机械能转化为气流的动能。叶轮的设计直接关系到风机的风量和风压，是确保风机工作效率的关键。其设计原理与要求主要包括以下几点：

1. 叶片数量：选择合适的叶片数量可以优化气流，避免不必要的湍流。通常情况下，多叶片设计可以提升风压，但会降低流量；而少叶片设计则相反。
2. 叶片形状：叶片的形状决定了气流的速度与方向。依据风机工作原理，叶片通常设计成扭曲形状，以减少能量损耗并提高气流效率。
3. 叶轮材料：必须选择耐磨损、高强度的材料来制造叶轮，以保证在长时间运转中保持性能。
4. 动平衡与静平衡：叶轮在高速旋转时，其质量分布要求均匀，以避免引起振动和噪音。

graph TD
    A[开始设计叶轮] --> B[选择叶片数量]
    B --> C[设计叶片形状]
    C --> D[选择叶轮材料]
    D --> E[进行动平衡测试]
    E --> F[进行静平衡测试]
    F --> G[完成叶轮设计]

4.1.2 风道与整流器的作用

风道和整流器是风机内部结构中的另一重要组成部分。它们的作用和设计要点如下：

1. 风道设计：风道的截面积和形状决定了气流的流通能力和风机的效率。风道设计应尽量减少阻力，保证气流稳定。
2. 整流器作用：整流器用于减少气流中的湍流和旋转，使气流更加平滑和均匀地进入下一级处理。它是保证风机稳定运行的重要部件。

graph LR
    A[开始设计风道] --> B[确定风道截面积]
    B --> C[优化风道形状]
    C --> D[设计整流器]
    D --> E[模拟整流效果]
    E --> F[完成风道与整流器设计]

4.2 风机的材料选择与应用

4.2.1 不同材料对风机性能的影响

风机材料的选择直接影响其使用寿命、运行效率和维护成本。以下是一些常用风机材料及其对风机性能的影响：

1. 铝合金：铝合金密度小，耐腐蚀，适合用于制造小型和中型风机的叶轮和外壳。
2. 不锈钢：不锈钢强度高，耐高温，适用于恶劣环境下工作的风机部件，如食品加工行业的风机。
3. 特种塑料：某些特种塑料耐温性和耐磨性较好，可用于制作风道和风扇罩等非承重部件。

在设计风机时，必须综合考虑成本、重量、耐久性等因素，选择最合适的材料。

4.2.2 耐磨与防腐材料的应用实例

为了延长风机使用寿命并降低维护成本，现代风机设计中常使用耐磨与防腐材料：

1. 表面处理技术：如镀铬、喷丸等方法，可以显著提高零件表面的耐磨性与耐腐蚀性。
2. 高分子材料：某些工程塑料如聚四氟乙烯（PTFE）具有极佳的耐磨损和自润滑性能，适用于风机内部的滑动部件。
3. 合金钢：特定的合金钢，比如高温合金钢，在风机叶轮上得到应用，以承受高温高压的环境。

下面表格列出了几种常见耐磨材料及其应用特点：

| 材料类型 | 主要成分 | 特点 | 应用领域 | |----------|-----------|-------|------------| | 碳化钨 | 钨和碳 | 硬度高，耐磨性极好 | 风机叶轮涂层 | | 聚四氟乙烯 | C2F4聚合物 | 自润滑，耐温耐腐蚀 | 风机滑动部件 | | 高铬铸铁 | 铬和铁 | 耐磨性好，耐腐蚀 | 风机壳体 | | 陶瓷 | 金属氧化物 | 耐高温，耐磨 | 风机耐磨内衬 |

在选择材料时，工程师应根据具体的应用环境和风机性能要求来进行综合考量，以确保风机的最佳性能和经济性。

5. 流体动力学与热管理优化

5.1 流体动力学在风机设计中的应用

在现代风机设计中，流体动力学的应用至关重要。它不仅关系到风机的运行效率，还直接影响到风机的运行噪音和振动特性。通过深入分析风机内部的气流模式，可以设计出更为高效且稳定的风机产品。

5.1.1 气流分析与效率优化

气流分析是流体动力学研究的核心内容之一。风机的设计者需要通过计算流体动力学（Computational Fluid Dynamics, CFD）软件模拟气流在风机内的流动情况，识别气流分离、湍流和死区等现象。基于这些分析，可以对风机内部结构进行优化设计，以提高风机的整体性能。

flowchart LR
  A[CFD软件模拟] -->|分析气流模式| B[识别问题区域]
  B -->|设计优化| C[提高效率]
  C -->|验证| D[试验与改进]
  D -->|迭代优化| A

通过模拟气流，设计者能够验证不同叶轮设计对气流效率的影响。例如，通过改变叶片的形状和角度，可以增强气流的导流能力，减少能量损失。在优化过程中，可能需要反复迭代，直到找到最佳的设计方案。

5.1.2 降低噪声与振动的设计策略

降低风机运行时产生的噪声和振动也是优化设计的重要方面。噪声和振动主要来自于气流不稳定、叶片与气流相互作用、以及机械部件之间的摩擦。通过CFD分析，可以精确地定位噪声和振动的源头，并采取相应的设计措施。

例如，通过在叶片边缘设计锯齿形的气流稳定器，可以分散气流冲击，从而降低产生的噪声。在机械部件设计时，采用阻尼材料和减震装置也是常见的减振措施。

5.2 热管理在风机运行中的重要性

风机在高速运转过程中会产生大量热量，若不进行有效管理，会直接影响风机的稳定性和寿命。因此，设计一个高效的热管理系统对于风机的可靠运行是至关重要的。

5.2.1 散热途径与设计方法

风机的散热途径主要有自然散热和强制散热。自然散热主要依靠风冷，而强制散热则涉及到风扇、冷却液或其他冷却介质的应用。为了提高散热效率，热管理设计中会涉及到多种方式的结合应用。

在设计过程中，对风机进行热分析（Thermal Analysis）是必不可少的一步。这有助于定位高热量区域，并指导散热路径的设计。例如，通过在风机外壳设计散热鳍片，可以有效地将内部热量传递到空气中。

5.2.2 风机温控系统的优化

为了保持风机在最佳的工作温度下运行，温控系统的设计至关重要。一个高效的温控系统能够自动调节风机的工作状态，以适应不同的环境条件。例如，智能温控系统可以根据温度传感器的数据自动开启或关闭冷却风扇。

温控系统的设计包括控制算法的选择、温度传感器的布局、以及执行机构的配置。选择合适的控制算法，如PID（比例-积分-微分）控制，可以保证温度的快速响应和稳定性。

综上所述，通过深入理解和应用流体动力学原理，风机的设计者可以创造出更为高效、稳定且低噪音的风机产品。同时，一个良好的热管理系统对于确保风机长期稳定运行同样不可或缺。这些设计考量将直接影响到风机的整体性能和市场竞争力。

6. 关键设计考量因素

6.1 风机设计中的安全性考量

在风机的设计和制造过程中，安全性是不可忽视的首要因素。安全性考量不仅关乎风机运行的可靠性，也是对操作人员和环境的保护。在本章节，我们将详细探讨风机设计中安全性考量的各个方面。

6.1.1 安全标准与认证要求

风机设计的安全标准和认证要求通常受到国家法规、行业标准的严格规范。设计者需要确保产品设计满足例如欧盟的CE认证、美国的UL认证、中国的GB标准等。以下是安全认证的一些关键点：

1. 材料选择 ：确保风机材料能够承受预期的工作条件，比如耐高温、耐腐蚀、高强度等。
2. 电气安全 ：电气部件必须符合相应的安全标准，比如绝缘性能、防爆等级等。
3. 结构强度 ：风机结构在正常运行和异常情况下应保持稳定，不会发生断裂或变形。
4. 噪声与振动 ：设计需要遵循降低噪声和振动的规范，以免对操作人员和周围环境造成影响。

6.1.2 防护装置的设计与实施

防护装置是确保风机安全运行的重要组成部分。这些装置需要在设计阶段就被考虑，以确保它们能在紧急情况下及时启动并有效工作。防护装置的种类和设计要点包括：

1. 过载保护 ：风机过载时的自动停机机制，以防止电机或其他关键部件受损。
2. 紧急停机开关 ：为风机设计紧急停止按钮，确保在任何异常情况下操作人员能够立即切断电源。
3. 泄压阀和压力监测 ：针对可能因压力过高而造成损害的风机，应设计有泄压阀和实时压力监测系统。
4. 防尘防异物吸入 ：在入口设计防尘网或滤网，防止异物吸入造成损坏或安全事故。

6.2 风机的环保性能

随着全球对可持续发展和环境保护的日益重视，风机的环保性能也成为了设计中的关键因素之一。本小节将介绍风机设计中采取的降低能耗措施和废气处理与排放标准。

6.2.1 降低能耗的措施

降低能耗不仅能减少运营成本，也有助于减少对环境的影响。以下是风机设计中降低能耗的一些常见措施：

1. 提高效率的叶片设计 ：通过优化叶片形状和角度，提升风机动压和静压，减少能量损失。
2. 变频调速 ：使用变频器调节风机的运转速度，根据实际需要调节风量，避免“大马拉小车”的现象。
3. 智能控制系统 ：通过智能控制系统对风机的运行状态进行实时监测和调整，以达到节能减排的目的。
4. 材料轻量化 ：在保证强度和安全的前提下，采用轻质材料减少整体重量，从而降低启动和运行过程中的能耗。

6.2.2 废气处理与排放标准

风机在运行过程中可能会排放一定量的废气，这些废气需要经过妥善处理才能排放到大气中。以下是风机废气处理与排放的一些关键点：

1. 废气净化系统 ：对于可能产生有害气体的风机，设计时应包括废气净化系统，比如脱硫、脱硝、除尘等装置。
2. 排放标准 ：风机排放的废气必须满足当地环保法规的要求。这包括浓度、温度等参数的限制。
3. 监测和记录 ：为确保符合排放标准，应配备连续的排放监测系统，实时记录和报告排放数据。
4. 维护和管理 ：定期维护和管理废气处理系统，确保其始终处于良好的工作状态。

通过以上措施，风机设计者可以在保障风机高效运行的同时，降低对环境的影响，实现经济与环保的双重目标。

7. 设备性能提升与技术创新

随着工业技术的不断进步，对风机设备的性能要求越来越高。性能提升不仅限于效率和能耗的优化，还涉及到设备的智能化、环保性以及长期可靠性。技术创新为风机的未来发展开辟了新的道路，本文将详细探讨风机性能提升的技术途径以及技术创新的未来趋势。

7.1 风机性能提升的技术途径

在风机的性能提升过程中，硬件与软件相结合的技术应用至关重要。现代化的控制系统与智能监测技术的应用，为风机性能的提升提供了技术保障。

7.1.1 现代化控制系统的应用

随着自动化技术的发展，现代化控制系统已经在风机领域得到广泛应用。这些系统通过精确控制风机的运行状态，不仅提高了风量和压力的调节效率，同时也优化了能耗。例如，采用变频驱动技术可以按需调整风机的工作速度，从而达到节能效果。代码块展示了如何通过编程指令实现对变频器的控制：

// 伪代码示例：变频器控制指令
// 初始化变频器参数
initFrequencyDrive();

// 设置目标转速
setTargetSpeed(50); // 设定目标转速为50Hz

// 启动风机
startFan();

// 循环检测风机状态
while (true) {
    currentSpeed = readSpeed();
    if (currentSpeed < targetSpeed) {
        increaseFrequencyDrive(); // 增加频率驱动，提升转速
    } else if (currentSpeed > targetSpeed) {
        decreaseFrequencyDrive(); // 减少频率驱动，降低转速
    }
    // 其他状态监测...
}

7.1.2 智能监测与故障诊断技术

智能监测技术主要依靠传感器收集风机运行数据，并通过数据分析预测潜在的故障和性能下降。故障诊断技术则通过分析这些数据，及时发现风机的异常状态，以便于维修和维护。下面是一个简单的故障诊断流程图：

graph TD;
    A[开始监测] --> B[收集运行数据]
    B --> C[数据预处理]
    C --> D[特征提取]
    D --> E[模式识别]
    E --> F{判断是否异常}
    F --> |是| G[异常诊断报告]
    F --> |否| H[正常运行状态]
    G --> I[采取维护措施]
    H --> J[继续监测]

7.2 风机技术创新的未来趋势

面对日益严苛的环保要求和市场需求，风机技术创新必须着眼于提高效率、降低噪音、延长使用寿命等方面。

7.2.1 新型材料与先进制造技术

材料科学的进步为风机部件带来了更高性能的材料选择。例如，使用高强度、轻质量的复合材料可以减轻风机的重量，降低惯性力对设备的影响。先进制造技术，如3D打印，也正在改变风机部件的制造方式，实现更复杂的设计和快速原型制作。

7.2.2 风机智能化与网络化发展展望

风机的智能化与网络化是未来的发展趋势。通过网络连接和数据共享，风机可以实现远程监控和控制，极大提高运维效率。同时，利用大数据和机器学习技术，可以从历史运行数据中学习，不断优化风机的运行参数，实现自我调整和优化，以达到最佳的工作状态。

通过这些技术途径和创新思路，风机设备不仅能够提高性能和效率，还将能够适应更加多变的使用环境，实现可持续发展。在未来的工业生产中，这些创新将为风机设备带来质的飞跃。
