基于LM2576的降压电源的分析与设计

基于 LM2576 的降压电源分析和设计



设计要求：

设计一个基于LM2576降压开关电源，输入15-24V，输出5V/2.5A。要求提供完整的理论设计报告和测试表格；要求尽量降低输出纹波，减小体积，提高性价比；要求合理的布局布线，并提供说明；要求提供合适的测试接口，以方便测试；要求5V/0.5A时LM2576工作在断续模式。

这个是当年参加电子设计集训时崔老师出的题目，如今时间已经过去快2年了，有些记忆正在逐渐消失。抽出时间将它的设计方案整理下来发布在网上，供正在入门开关电源的朋友交流探讨，也供自己回顾一些技术细节。江畔何人初见月，江月何年初照人？人生总要留下点东西，否则怎么证明曾经存在过呢？

一． 总体方案设计

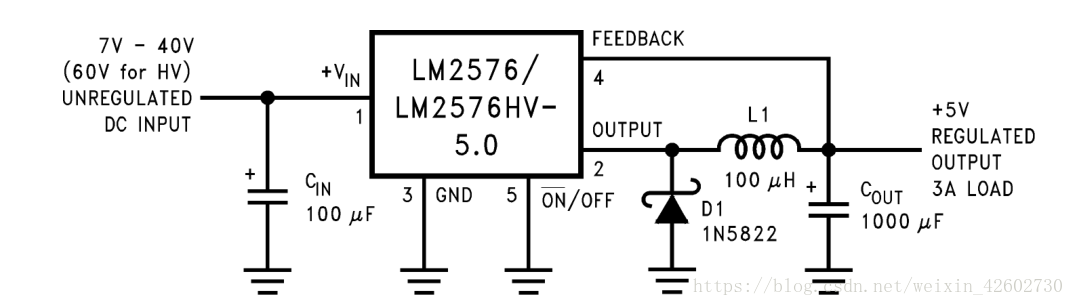

本次设计采用LM2576-ADJ芯片进行设计。根据LM2576芯片数据手册确定此次涉及电路结构。设计电路图如图1-1所示。

LM2576芯片有固定电压和可调电压两种，所谓固定电压，其实就是芯片内部把反馈端的两个分压电阻集成在里面了，所谓可调电压，就是芯片的使用者可以通过配置反馈引脚外部的两个分压电阻来设置输出电压。顺便提一下，有时候会看到LM2576有个后缀HV，它的意思是该芯片是高压版本，能够耐受的电压比不带后缀的要高。

图1-1

二． 理论分析和计算

1、输入电容的选择

根据芯片数据手册的推荐，采用100uF的铝电解电容作为输入电容，因为考虑到安全性，耐压值取输入电压的1.5倍，所以电容耐压值选用50V的。

2、二极管的选择

选择肖特基二极管，保留20%裕量，电流至少是最大负载电流的1.2倍，所以承受电流应为2.5*1.2=3A；承受电压至少是最大输入电压的1.25倍，所以承受电压至少为1.25*24=30V。

这里说明一下，为什么我们不选择常见的1N4007等二极管。主要是两个原因：1.肖特基的导通压降比较小。2.LM2576的开关频率是52KHz固定值，这个频率对于1N4007来说太高了，可能会出现关断不及时的问题，而肖特基由导通转化为截止时非常迅速，可以胜任开关频率下的工作。

综合考虑选择贴片二极管SS34，3A电流40V耐压，对应的直插二极管时1N5822。(SS14对应1N5819，1A电流40V耐压)

3、电感的推导

电感是开关电源中的核心器件，没有电感就没有开关电源。当你学会电感的推导，是一个很大的进步。我们使用电路分析的知识，完全可以一步一步来推到电感的计算。接下来建议拿出纸和笔，写写画画，对理解更加有帮助。

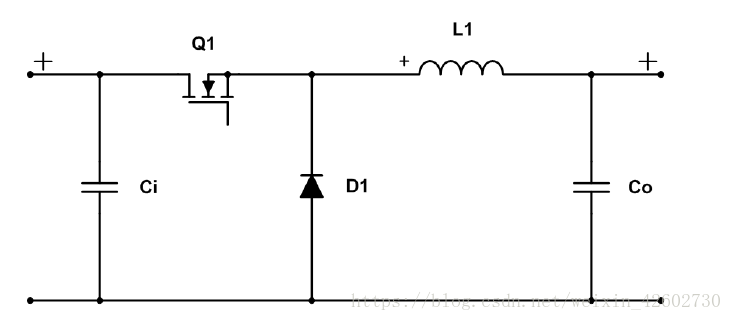

我们将芯片内部的控制环省去，抽象出来这么一个电路：

其中Q1是芯片的PWM波控制的开关管，在一个开关周期T时间内，PWM波高电平Q1导通，低电平截止。

这里我们想象MOS管Q1为开关S就好，推导时忽略二极管的导通压降。

        S闭合时，二极管截止，电流流经L1,Co后回到负极，此时有：

       S断开时，电感电流不突变，电流在L1,Co,D1之间顺时针流动，此时有：

       记S闭合的时间为DT，断开的时间为(1-D)T，在一个周期T内，电感的平均电流为零：

       则：

       这就是BUCK电路的电压传递公式由来。即理想情况下，输出电压等于输入电压与占空比的乘积

从这个公式可以看出，在理论上，占空比为50%的时候，BUCK电路的输出电压正好为输入的一半。实际调试板子的时候会发现，当占空比为50%，输出电压其实不到输入电压的一半，这是由于各种损耗所导致的。

外部元器件的
