简介：最大功率点跟踪（MPPT）控制器是提高太阳能系统效率的关键组件，通过实时调整电池板电压以适应光照变化，最大化太阳能电池的功率输出。本文涵盖MPPT控制器设计所需的关键编程和硬件知识，包括算法实现、微控制器编程、传感器接口、实时操作系统、电力电子控制、通信协议以及故障检测与保护。深入了解这些知识点将有助于设计更高效的太阳能系统。

1. MPPT控制器的定义和作用

最大功率点跟踪（MPPT）控制器是太阳能发电系统中的关键组件，其主要目的是确保光伏（PV）系统始终运行在最佳功率点（MPP）附近，从而最大化太阳能板的功率输出。在可变光照和温度条件下，MPPT控制器通过动态调节负载，保持系统输出功率的最大化。

1.1 MPPT控制器的工作原理

MPPT控制器通过实时检测光伏阵列的工作电压和电流，计算出当前的功率输出，并与之前存储的数据进行比较，以确定是否存在更高的功率点。一旦检测到新的最高功率点，MPPT控制器会调整其控制参数，使光伏阵列的工作点移动到这一最佳点。

1.2 MPPT控制器的重要性和应用

MPPT控制器在提高太阳能转换效率方面扮演着至关重要的角色。它们可以用于各种规模的太阳能系统，从小型家用太阳能充电器到大型太阳能发电场。通过智能化地跟踪最大功率点，MPPT控制器能够显著提升系统整体的能源收集效率和成本效益。

注意：在接下来的章节中，我们将深入了解I-V曲线、MPPT算法以及它们如何相互作用来实现最佳功率追踪。

2. I-V曲线和最佳功率点（MPP）追踪

2.1 I-V曲线的原理与特性

2.1.1 I-V曲线的物理意义

I-V曲线，也称为电流-电压曲线，描述了太阳能电池在不同工作状态下，其输出电流与电压之间的关系。这是太阳能光伏系统中的一个核心概念，因为它直观地展示了在不同外部条件下，如温度和光照强度，太阳能电池的性能变化。

在理想状态下，I-V曲线呈现为一个具有顶点的凸形状。顶点对应的是最佳工作状态，也就是最大功率点（MPP）。在实际操作中，I-V曲线会受到许多因素的影响，包括环境温度、光照条件、电池板老化程度等，使得曲线形状发生相应变化。

2.1.2 I-V曲线的变化规律

随着光照强度的增加，I-V曲线整体上移，意味着电池板能够产生更多的电流。但是，电池板的最佳工作电压（即MPP电压）变化不大。相反，随着温度的升高，曲线向左移动，表明最佳工作电压降低，同时最大电流也略有下降。I-V曲线的这些变化规律，是MPPT算法设计和优化的重要参考依据。

2.2 最佳功率点（MPP）的识别方法

2.2.1 MPP的理论分析

理论上，太阳能电池的最佳功率点是指电池输出功率最大时的电压和电流的乘积点。实际应用中，需要通过检测I-V曲线来确定这一点。最佳功率点受到外部环境影响较大，因此需要动态的追踪系统，以保证系统始终工作在最佳状态。

MPP的确定不仅需要精确的I-V曲线图，还需要对电池板特性和环境条件有深入了解。算法会根据这些数据计算出使功率最大的电压和电流值。

2.2.2 MPP的追踪技术

MPPT技术的核心就是如何准确地追踪到MPP，并保持在这一点。现代追踪技术可以分为两类：间接方法和直接方法。间接方法通过估算电池板特性参数来推断MPP位置，而直接方法则通过实时检测电池板输出特性来锁定MPP。

常见的MPPT追踪技术包括了扰动观察法（Perturb and Observe，简称P&O）、增量电导法（Incremental Conductance，简称IC）等。这些技术在效率、成本和复杂性方面各有优劣，适合于不同应用场景。

接下来，让我们具体探讨摄动法（P&O）的工作原理以及增量电导法（IC）的实现。

3. MPPT算法实现

3.1 MPPT算法概述

3.1.1 MPPT算法的分类

最大功率点追踪（MPPT）算法是一种在可再生能源系统中广泛使用的技术，它通过调整负载的工作点来确保太阳能板或风力发电机等设备始终在最佳功率点上运行。MPPT算法可以分为两大类：间接算法和直接算法。间接算法如负载线法、功率电导法依赖于数学模型或系统特性来预测最大功率点，而直接算法如增量电导法、爬山法和摄动法（Perturb and Observe, P&O）则通过实时调整和监测系统输出来实现MPPT。

3.1.2 算法性能比较

不同的MPPT算法在性能上有显著差异，主要包括追踪速度、稳定性、复杂度、成本和对环境变化的适应能力。例如，P&O算法因其简单易实现而被广泛采用，但可能会在最大功率点附近产生振荡。相比之下，增量电导法（Incremental Conductance, IC）能提供更平滑的功率追踪且较为稳定，但增加了系统设计的复杂性。因此，在选择MPPT算法时，需要综合考虑系统要求和应用场景。

3.2 典型MPPT算法详解

3.2.1 摄动法（P&O）的工作原理

摄动法是一种基于扰动观察的MPPT技术，通过周期性地对光伏系统的操作点进行小幅度的扰动，并观察功率变化来判断系统是否运行在最大功率点。如果系统在扰动后输出功率增加，则继续朝同一方向进行扰动；如果功率减小，则改变扰动方向。P&O算法的实现依赖于快速准确的电压和电流测量。

// 伪代码示例：摄动法（P&O）MPPT
// duty_cycle：占空比，Vpv：光伏电压，Ipv：光伏电流，Ppv：光伏功率
float duty_cycle = 50.0; // 初始占空比
float Vpv, Ipv, Ppv;
float delta = 0.01; // 扰动步长

while (1) {
    Vpv = ReadPVVoltage();
    Ipv = ReadPVCurrent();
    Ppv = Vpv * Ipv;
    // 上一次测量值
    float last_Vpv = ReadPreviousPVVoltage();
    float last_Ipv = ReadPreviousPVCurrent();
    float last_Ppv = last_Vpv * last_Ipv;
    if (Ppv > last_Ppv) {
        // 功率增加，继续同方向调整
        duty_cycle += delta;
    } else {
        // 功率减小，改变调整方向
        duty_cycle -= delta;
        // 检查极性反转
        if (duty_cycle < 0) {
            duty_cycle = 0;
        } else if (duty_cycle > 100) {
            duty_cycle = 100;
        }
    }
    SetDutyCycle(duty_cycle);
    // 延时或等待下一个周期
    Delay();
}

此代码段展示了摄动法的基本逻辑，需要注意的是，实际应用中，代码应包含错误处理和系统状态监测，以确保算法的稳健性。

3.2.2 增量电导法（IC）的实现

增量电导法（IC）通过实时监测光伏系统的电导变化来实现MPPT。该方法基于光伏系统的V-I特性曲线斜率，当斜率为零时，系统运行在最大功率点。算法通过比较电导（dI/dV）和增量电导（-I/V）的大小关系来调整操作点。当dI/dV > -I/V时，增加电压；当dI/dV < -I/V时，减少电压；当dI/dV = -I/V时，系统已在MPP。

// 伪代码示例：增量电导法（IC）MPPT
// duty_cycle：占空比，Vpv：光伏电压，Ipv：光伏电流，dIdV：电导变化率
float duty_cycle = 50.0; // 初始占空比
float Vpv, Ipv, dIdV, dV, dI;

while (1) {
    Vpv = ReadPVVoltage();
    Ipv = ReadPVCurrent();
    // 计算电导变化率，需要连续两个测量值
    // dV、dI为前一次测量值
    dV = Vpv - dV;
    dI = Ipv - dI;
    dIdV = dI / dV;
    if (dIdV > (-Ipv / Vpv)) {
        // dIdV > -I/V，增加电压
        duty_cycle += delta;
    } else if (dIdV < (-Ipv / Vpv)) {
        // dIdV < -I/V，减少电压
        duty_cycle -= delta;
    }
    // 更新占空比，并确保其在合理范围内
    SetDutyCycle(duty_cycle);
    dV = Vpv;
    dI = Ipv;
    // 延时或等待下一个周期
    Delay();
}

增量电导法的实现较为复杂，它需要同时处理多个变量并进行比较。此代码段简化了实际的算法实现，实际应用中可能需要更精细的处理以保证算法的稳定性和准确度。

3.2.3 爬山法（Hill Climbing）的特点

爬山法，又称为梯度上升法，其核心思想与增量电导法相似，都是基于光伏系统的V-I曲线的特性。该方法通过调整光伏系统的操作点，使其逐步接近最大功率点。每当检测到功率增加时，继续在当前方向上进行调整；当检测到功率减小时，则停止调整或改变方向。爬山法的特点是简单直观，易于实现，但与P&O类似，也可能在最大功率点附近产生振荡。

// 伪代码示例：爬山法（Hill Climbing）MPPT
// duty_cycle：占空比，Vpv：光伏电压，Ipv：光伏电流，Ppv：光伏功率
float duty_cycle = 50.0; // 初始占空比
float Vpv, Ipv, Ppv;
float delta = 0.01; // 扰动步长

while (1) {
    Vpv = ReadPVVoltage();
    Ipv = ReadPVCurrent();
    Ppv = Vpv * Ipv;
    // 上一次测量值
    float last_Vpv = ReadPreviousPVVoltage();
    float last_Ipv = ReadPreviousPVCurrent();
    float last_Ppv = last_Vpv * last_Ipv;
    if (Ppv > last_Ppv) {
        // 功率增加，继续同方向调整
        duty_cycle += delta;
    } else {
        // 功率减小，停止调整
        // 可选择减少占空比，这取决于实现细节
    }
    // 确保占空比合理
    if (duty_cycle < 0) {
        duty_cycle = 0;
    } else if (duty_cycle > 100) {
        duty_cycle = 100;
    }
    SetDutyCycle(duty_cycle);
    // 延时或等待下一个周期
    Delay();
}

爬山法实现的关键在于扰动步长的选择和功率变化的准确测量。此外，此代码段仅提供了一个基础实现框架，实际应用中可能需要进一步优化，以适应不同类型的扰动和环境变化。

4. 微控制器编程

在太阳能MPPT系统中，微控制器承担了控制核心的角色，它不仅需要精确地处理来自ADC传感器的数据，还需要执行复杂的MPPT算法，以实现对光伏阵列最大功率点的实时追踪。微控制器的编程工作是实现MPPT系统高效运行的关键步骤。

4.1 微控制器在MPPT中的应用

微控制器的选型以及与MPPT系统的集成是实现高效能量转换的重要环节。选择合适的微控制器能够确保系统的响应速度和控制精度，并且在功耗和成本之间取得平衡。

4.1.1 微控制器选型依据

在选择微控制器时，需要考虑几个关键因素：

• 处理能力 ：需要高速的处理器来保证算法运算的实时性。
• 内存大小 ：足够的RAM用于存储运行时的数据和临时变量，而Flash用来存储程序代码。
• 外围接口 ：丰富的I/O接口，如ADC、UART、I2C和SPI等，以方便与外围设备通信。
• 功耗 ：在太阳能应用中，微控制器的功耗是一个重要考量，低功耗有助于提升系统效率。
• 成本 ：选择成本合理的微控制器，以实现产品的市场竞争力。

4.1.2 微控制器与MPPT的集成方案

集成方案的关键步骤包括：

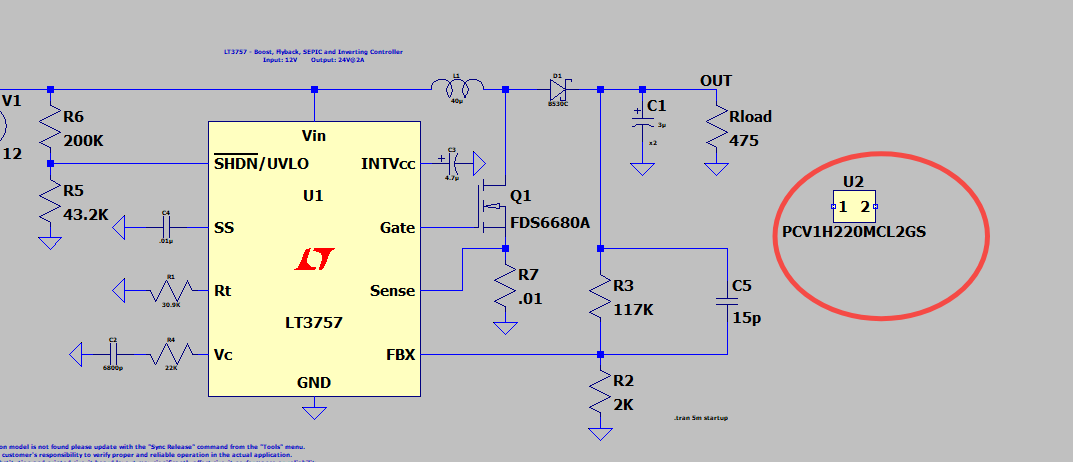

1. 硬件设计 ：选择合适的微控制器后，需要设计电路板，包括CPU核心、内存、电源管理模块、通信接口和必要的驱动电路。
2. 固件编程 ：将MPPT算法和系统控制逻辑编程到微控制器上。
3. 调试与优化 ：通过调试工具验证微控制器的正常工作，并优化固件以提高系统性能。
4. 系统集成测试 ：将微控制器与光伏板、直流-直流转换器和其他模块一起测试，确保整个MPPT系统能够正常工作。

4.2 Arduino与STM32编程实践

Arduino和STM32是流行的微控制器平台，它们被广泛应用于MPPT项目中。这两种平台各有优劣，因此本小节将分别介绍它们的编程基础和高级编程技巧。

4.2.1 Arduino编程基础

Arduino平台以其易用性和灵活性而闻名。Arduino编程主要使用C/C++语言，并借助Arduino IDE进行开发。在MPPT项目中，Arduino可以用来实现简单的算法如爬山法，并控制直流-直流转换器的开关。

Arduino编程涉及几个基本概念：

• 函数setup() ：初始化代码放在这里，只运行一次。
• 函数loop() ：主循环代码放在这里，不断重复执行。
• 数字输入/输出（digitalRead/write） ：控制数字信号的输入输出。
• 模拟输入（analogRead） ：读取模拟传感器数据。

下面是一个简单的Arduino示例代码：

int sensorPin = A0; // 光伏板电压信号连接到模拟输入A0
int ledPin = 13;    // 控制LED连接到数字输出13

void setup() {
  pinMode(ledPin, OUTPUT); // 初始化数字输出引脚
}

void loop() {
  int sensorValue = analogRead(sensorPin); // 读取光伏板电压值
  analogWrite(ledPin, sensorValue);       // 将电压值映射到LED亮度
  delay(100);                              // 稍作延时
}

4.2.2 STM32的高级编程技巧

STM32系列微控制器提供了更为强大的性能和丰富的特性。它适合实现更复杂的MPPT算法，比如增量电导法或基于模糊逻辑的MPPT。

STM32编程时需要注意的高级技巧包括：

• 中断管理 ：合理使用中断来提高系统的响应速度。
• DMA（直接内存访问） ：利用DMA减少CPU的负担，提升数据传输效率。
• 时钟管理 ：精确配置时钟系统，以满足实时性要求。
• 内存优化 ：利用指针和位操作进行内存管理，优化程序大小。

为了演示STM32的高级编程技巧，我们以一个简单的串口通信为例：

#include "stm32f1xx_hal.h"

UART_HandleTypeDef huart1;

void SystemClock_Config(void);
static void MX_GPIO_Init(void);
static void MX_USART1_UART_Init(void);

int main(void)
{
  HAL_Init();
  SystemClock_Config();
  MX_GPIO_Init();
  MX_USART1_UART_Init();

  uint8_t buffer[10];
  while (1)
  {
    // 等待接收到数据
    if(HAL_UART_Receive(&huart1, buffer, sizeof(buffer), 1000) == HAL_OK)
    {
      // 成功接收到数据，处理数据
      // ...
    }
  }
}

// ... 以下是系统时钟配置、GPIO和USART初始化函数 ...

此代码片段展示了如何使用STM32 HAL库初始化串口，并在一个无限循环中等待接收数据。STM32的HAL库为开发者提供了丰富的函数和配置选项，简化了硬件抽象层的编程工作。

通过这些编程实践，我们可以看到微控制器在MPPT系统中的应用是多么关键。正确的选型和编程可以确保系统运行的高效性和稳定性。在下一章节中，我们将深入探讨ADC传感器接口编程，它是微控制器获取光伏阵列实时状态信息的基础。

5. ADC传感器接口编程

5.1 ADC传感器的工作原理

5.1.1 模拟信号到数字信号的转换

模拟信号到数字信号的转换（ADC）是现代电子系统中不可或缺的部分，它允许微控制器处理来自真实世界（如温度、压力、声音等传感器）的模拟信号。这种转换通过将模拟信号的连续值映射到有限的离散值来完成，这个过程依赖于采样定理和量子化误差的概念。

采样定理指出，为了无损地重建原始信号，采样频率必须至少是信号最高频率成分的两倍。这一规则通常称为奈奎斯特定理。量子化误差发生在将模拟信号的无限精度映射到有限精度的数字信号过程中，这导致了信号的近似表示。

5.1.2 ADC分辨率与精度的影响因素

ADC的分辨率是指它能够区分最小信号变化的能力，通常用位数来衡量。例如，一个10位的ADC可以区分1024个不同的电平，而一个12位的ADC可以区分4096个电平。分辨率越高，转换的离散值越多，能表示的信号变化越细微。

ADC的精度是其转换值与实际模拟值之间一致性的度量。它受多种因素的影响，包括参考电压的稳定性、组件的温度漂移和ADC内部电路的线性度。高精度的ADC通常需要更复杂的校准技术来消除或减小这些误差。

5.2 ADC编程与数据采集

5.2.1 ADC编程接口介绍

大多数微控制器都有内置的ADC硬件模块，为开发者提供丰富的编程接口。在进行ADC编程时，需要了解以下几个关键的编程接口：

• ADC初始化：配置ADC的工作模式、分辨率、采样时间、触发源等。
• 通道选择：指定ADC将要读取信号的输入通道。
• 开始转换：启动一次或连续的ADC转换过程。
• 转换完成中断：在转换完成时产生一个中断信号，通知程序读取转换结果。
• 读取数据：从ADC数据寄存器中获取转换后的数字值。

例如，在STM32微控制器上，ADC初始化和通道配置可以使用以下代码段：

// 初始化ADC
void ADC_Init(void)
{
    ADC_InitTypeDef ADC_InitStructure;
    GPIO_InitTypeDef GPIO_InitStructure;

    // 打开GPIO和ADC的时钟
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1 | RCC_APB2Periph_GPIOA, ENABLE);

    // 配置PA.01作为模拟输入
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;
    GPIO_Init(GPIOA, &GPIO_InitStructure);

    // ADC1配置
    ADC_InitStructure.ADC_Mode = ADC_Mode_Independent;
    ADC_InitStructure.ADC_ScanConvMode = DISABLE;
    ADC_InitStructure.ADC_ContinuousConvMode = ENABLE;
    ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None;
    ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;
    ADC_InitStructure.ADC_NbrOfChannel = 1;
    ADC_Init(ADC1, &ADC_InitStructure);

    // 配置ADC的通道，采样时间为55.5个周期
    ADC_RegularChannelConfig(ADC1, ADC_Channel_1, 1, ADC_SampleTime_55Cycles5);

    // 使能ADC1
    ADC_Cmd(ADC1, ENABLE);
}

// 开始ADC转换
void ADC_StartConversion(void)
{
    ADC_SoftwareStartConvCmd(ADC1, ENABLE);
}

// 读取ADC转换结果
uint16_t ADC_GetConversionValue(void)
{
    return ADC_GetConversionValue(ADC1);
}

在上述代码中，我们初始化了ADC模块，配置了通道，并定义了开始转换和读取转换结果的函数。ADC的数据寄存器中存储的值可以转换为相应的电压值进行进一步处理。

5.2.2 数据采集与处理方法

数据采集是获取模拟信号并将其转换为数字形式以便于处理的过程。数据处理通常包括滤波、缩放、校准和分析等步骤。在实际应用中，根据应用需求，可能还需要对数据进行进一步的分析和解释。

例如，一个常见的数据处理方法是将ADC的数字值转换为对应的电压值。如果参考电压是3.3V，而ADC是12位的，我们可以用以下方式计算电压值：

float ADC_GetVoltage(uint16_t adcValue)
{
    return (adcValue * 3.3f) / 4096.0f;
}

在这段代码中，我们用 adcValue 乘以参考电压3.3V，然后除以4096（ADC的最大值），得到对应的电压值。

数据采集的频率取决于应用的需要。在一些对实时性要求极高的系统中，采集频率会很高，而在一些对数据精度要求较高的应用中，可能需要进行多次采样然后求平均值以提高精度。

此外，可以利用数据采集硬件如示波器等工具进行调试，确保信号正确地读取和处理。正确的数据采集和处理可以提高系统的整体性能，并为分析和决策提供可靠的基础。

6. 实时操作系统（RTOS）的应用

6.1 RTOS的基本概念和特性

6.1.1 实时操作系统的工作原理

实时操作系统（RTOS）是专为满足实时应用程序的需求而设计的操作系统。它能够在规定的时间内响应外部事件，保证任务的及时性和系统的稳定性。RTOS通常具有以下特性：多任务管理、中断处理、时间管理、资源管理等。这些特性共同确保了操作系统的实时性能，使其能够在极短时间内完成高优先级任务的调度和处理。

6.1.2 RTOS的选择标准与优势

选择合适的RTOS对于系统设计至关重要。在选择RTOS时，应考虑以下标准： - 性能 ：RTOS的响应时间和调度策略必须满足实时性要求。 - 资源消耗 ：占用的内存和CPU资源应尽量少，以适应嵌入式系统有限的硬件资源。 - 开发工具链 ：提供的开发工具和文档应足够丰富，以便于开发者进行调试和优化。 - 可移植性 ：操作系统应能容易地移植到不同的硬件平台。 - 成本效益 ：商业授权或开源许可对于项目预算的影响。

使用RTOS的优势包括： - 提高系统的可靠性和可预测性 ：RTOS提供了任务调度和资源管理，确保关键任务的及时执行。 - 简化应用开发 ：通过操作系统提供的API，开发者可以不必从头开始编写底层代码，从而专注于业务逻辑的实现。 - 支持多任务管理 ：开发者可以在RTOS环境中创建、管理和优先级排序多个线程或进程，提高了程序的并行性和效率。

6.2 RTOS在MPPT系统中的应用

6.2.1 多任务管理与调度策略

在MPPT系统中，RTOS的多任务管理功能可允许多个任务同时运行。例如，ADC数据采集、MPPT算法计算、通信管理等可以作为独立的任务运行。RTOS通过调度策略来管理这些任务，例如轮询、时间片轮转或优先级调度，以确保在最短的时间内，高优先级任务能够获得执行机会。

以下是一个简单的示例，说明如何在基于RTOS的MPPT系统中实现任务管理：

// 伪代码示例，展示RTOS中多任务创建和管理
void setup() {
    osKernelInitialize();   // 初始化RTOS内核
    osThreadNew(adcTask, NULL, &adcTaskAttr); // 创建ADC任务
    osThreadNew(mpptTask, NULL, &mpptTaskAttr); // 创建MPPT任务
    osThreadNew(commsTask, NULL, &commsTaskAttr); // 创建通信任务
    osKernelStart(); // 启动RTOS内核
}

void loop() {
    // 主循环保持空闲
}

// ADC数据采集任务
void adcTask(void *argument) {
    while(1) {
        int adcValue = readAdcSensor();
        // 处理ADC数据...
        osDelay(10); // 等待10ms
    }
}

// MPPT算法计算任务
void mpptTask(void *argument) {
    while(1) {
        // 调用MPPT算法计算最佳工作点...
        osDelay(20); // 等待20ms
    }
}

// 通信管理任务
void commsTask(void *argument) {
    while(1) {
        // 管理通信接口，例如通过RS485或CAN总线发送数据...
        osDelay(30); // 等待30ms
    }
}

6.2.2 延时与中断在RTOS中的应用

RTOS支持多种时间控制方式，其中包括软件延时和硬件中断。软件延时通常通过调用 osDelay() 函数实现，该函数使当前任务挂起一定的时间，释放CPU资源。硬件中断则是由外部事件触发，如定时器溢出或外部信号变化，可以用来实现周期性任务的唤醒，或者对突发事件做出快速响应。

RTOS中的延时和中断机制对MPPT系统尤为重要，它们可以被用来精确控制采样周期，以及在检测到异常情况时立即采取行动。下面是一个使用RTOS中断的代码段，展示如何在检测到模拟信号变化时启动ADC任务：

void HAL_ADCConvCpltCallback(ADC_HandleTypeDef* hadc) {
    // ADC转换完成后的中断回调函数
    osThreadId_t tid;
    tid = osThreadGetId(); // 获取当前线程的ID
    osDelay(10); // 延时处理，释放线程资源
    osThreadResume(tid); // 恢复线程执行
}

在上面的代码段中，我们假设当ADC转换完成，中断服务例程（ISR）被触发，并通过调用 osThreadResume() 函数来唤醒挂起的线程，这样ADC数据处理任务可以立即开始工作，从而保证系统的实时响应能力。

这种在RTOS环境下的任务管理与调度策略，以及对时间控制和中断处理的应用，对于实现MPPT系统的高性能至关重要。通过在MPPT系统中嵌入RTOS，可以显著提高系统的响应速度和效率，更好地适应变化的环境条件。

7. 通信协议与故障检测

通信协议是设备间进行信息交换的重要规则和标准，而故障检测与保护机制是确保MPPT系统安全稳定运行的关键。本章将深入探讨不同类型通信协议的选择标准及其在MPPT系统中的应用，同时将分析常见的故障检测方法和保护机制的设计。

7.1 通信协议的种类与选择

7.1.1 RS485与CAN总线的特点

RS485和CAN总线都是常用的工业通信协议。RS485是一种差分信号传输协议，具有较高的通信速率和较长的传输距离，适用于点对多点的通信环境。而CAN总线则是一种多主网络，以其高可靠性和强错误检测能力在车辆和工业自动化领域得到广泛应用。

在MPPT系统中，选择合适的通信协议对于系统的稳定性和扩展性至关重要。RS485由于其良好的抗干扰能力及成本效益，常被用于太阳能发电系统中进行长距离的数据传输。相比之下，CAN总线以其广播通信的特性，适合于分布式系统中各个控制器之间的高效通信。

7.1.2 无线通信技术在MPPT中的应用

随着物联网技术的发展，无线通信技术在MPPT中的应用日益广泛。Wi-Fi、蓝牙、ZigBee和LoRa等无线技术都可以用于MPPT系统的远程监控和数据传输。这些技术各有特点，例如：

• Wi-Fi适用于高速数据传输，但功耗较高。
• 蓝牙在低功耗短距离通信方面表现突出。
• ZigBee具有较低的功耗和较高的网络容量，适合构建低速率的无线传感网络。
• LoRa则以其远距离低功耗的特性，适用于大规模的无线传感器网络。

7.2 故障检测与保护机制

7.2.1 故障诊断的基本方法

故障检测是维护MPPT系统稳定运行的基础。常见的故障诊断方法包括：

• 基于阈值的检测 ：通过设定电流、电压、温度等参数的正常工作范围，当测量值超出这一范围时，即可判断为故障。
• 趋势分析 ：通过观察和记录关键参数随时间的变化趋势，可以预测潜在的故障。
• 专家系统和机器学习 ：利用历史故障数据建立专家系统或应用机器学习算法，进行更智能的故障预测和诊断。

7.2.2 保护机制的设计与实现

保护机制的设计需要考虑故障情况下的响应速度和准确性。典型保护机制包括：

• 过流保护 ：利用电流传感器实时监测电路中的电流，一旦超出设定值立即切断电源。
• 反向极性保护 ：通过检测电路的极性，防止因安装错误导致的电路损坏。
• 短路保护和过载保护 ：通过检测电压、电流的突变来判断短路或过载，并迅速切断电源。

设计保护机制时，应当考虑到系统的不同状态和可能发生的各种异常情况，通过软硬件相结合的方式来实现全面的保护功能。

在本章节中，我们讨论了通信协议的选择和应用，并分析了故障检测与保护机制的实施方法。了解这些知识可以帮助工程师在设计和维护MPPT系统时做出更明智的决策。下一章，我们将深入了解理论支持与实践指导文档的重要性，以及它们在实际工作中的应用。
