Lab4 Part B

Part B: Copy-on-Write Fork

传统的fork（）执行时，子进程会复制父进程地址空间的内容，但一般来说在子进程中exec（）会在fork（）之后马上就调用，而exec（）将替换掉子进程复制来的内存。在这种情况下，fork（）复制父进程的内存就显得很没有必要了（因为在调用exec（）之前，这一部分复制来的内存基本没有用上），因此后面的unix系统中引入了写时复制技术（copy-on-write）。
内核在fork（）上将地址空间映射从父进程复制到子进程，而不是将实际页面的内容复制过去，同时将当前共享的页面标记为只读。当两个进程之一尝试写入这些共享页面之一时，该进程将导致页面错误。此时，Unix内核意识到该页面实际上是“virtual”副本或“copy-on-write”副本，因此它为导致错误的进程创建了新的，私有的，可写的副本。这样，各个页面的内容实际上不会被复制，直到它们被实际写入为止。这种优化使fork（）之后调用exec()的子进程不必要的开销变小了许多：子进程在调用exec（）之前可能只需要复制一页（其堆栈的当前页）。

User-level page fault handling

Setting the Page Fault Handler

exercise 8 ：实现sys_env_set_pgfault_upcall系统调用。 查找目标进程的进程ID时，请确保启用权限检查，因为这是“危险的”系统调用。

static int sys_env_set_pgfault_upcall(envid_t envid, void *func)
{
	// LAB 4: Your code here.
	//panic("sys_env_set_pgfault_upcall not implemented");

	struct Env *env;
	//if environment envid doesn't currently exist, or the caller doesn't have permission to change envid
	if( envid2env(envid, &env, 1) < 0) return -E_BAD_ENV;

	env->env_pgfault_upcall = func;
	return 0;

}

Invoking the User Page Fault Handler

exercise 9：在kern / trap.c中的page_fault_handler中实现将页面错误分派到用户态处理程序所需的代码。 写入异常堆栈时，请确保采取适当的预防措施。 （如果用户进程在异常堆栈上空间不足，会发生什么？）

// LAB 4: Your code here.
	    struct UTrapframe *utf;
	    uint32_t fault_va;

        // Read processor's CR2 register to find the faulting address
        fault_va = rcr2();

        // Handle kernel-mode page faults.
        if (tf->tf_cs == GD_KT)
                panic("page_fault in kernel mode, fault address: %d\n", fault_va);

	    if( curenv->env_pgfault_upcall){
		 // 异常模式下陷入
		 if (tf->tf_esp >= UXSTACKTOP-PGSIZE && tf->tf_esp < UXSTACKTOP) {
            		utf = (struct UTrapframe *)(tf->tf_esp - sizeof(struct UTrapframe) - 4);

		}
		// 非异常模式下陷入
        	else {
            		utf = (struct UTrapframe *)(UXSTACKTOP - sizeof(struct UTrapframe));
        	}
		//check
		user_mem_assert(curenv, (const void *) utf, sizeof(struct UTrapframe), PTE_P|PTE_W);
		//保存现场
		utf->utf_fault_va = fault_va;
        	utf->utf_err      = tf->tf_trapno;
        	utf->utf_regs     = tf->tf_regs;
        	utf->utf_eflags   = tf->tf_eflags;
		utf->utf_eip      = tf->tf_eip;
        	utf->utf_esp      = tf->tf_esp;

		tf->tf_eip        = curenv->env_pgfault_upcall;
        	tf->tf_esp        = utf;
		env_run(curenv);

	}
	//If there's no page fault upcall, the environment didn't allocate a
	// page for its exception stack or can't write to it, or the exception
	// stack overflows, then destroy the environment that caused the fault.
	else{
		// Destroy the environment that caused the fault.
		cprintf("[%08x] user fault va %08x ip %08x\n",
			curenv->env_id, fault_va, tf->tf_eip);
		print_trapframe(tf);
		env_destroy(curenv);
	}

User-mode Page Fault Entrypoint

接下来，我们需要实现汇编例程，该例程将调用C页面错误处理程序并在引发错误的指令处恢复执行。 该汇编例程是使用sys_env_set_pgfault_upcall（）向内核注册的处理程序。
exercise10 ：在lib / pfentry.S中实现_pgfault_upcall例程。 有趣的部分是返回到导致页面错误的用户代码处。 将直接返回那里，而无需返回内核。 困难的部分是同时切换堆栈并重新加载EIP。

        addl $8, %esp                 // esp+8 -> PushRegs   over utf_fault_va utf_err
    	movl 0x20(%esp), %eax         // eax = (esp+0x20 -> utf_eip )
   	    subl $4, 0x28(%esp)           // for trap time eip 保留32bit,   esp+48 = utf_esp
    	movl 0x28(%esp), %edx         // %edx = utf_esp-4
    	movl %eax, (%edx)             // %eax = eip ----> esp-4  以至于ret可以直接读取其继续执行的地址

    	popal              // after popal esp->utf_eip

    	addl $4, %esp      // esp+4 -> utf_eflags
    	popfl

    	popl %esp

    	ret                   // 这里十分巧妙， ret会读取esp指向的第一个内容， 也就是我们第一步写入的eip

最后，我们需要实现用户页面错误处理机制的C用户库。
exercise 11：完成lib/pgfault.c的set_pgfault_handler()。

void set_pgfault_handler(void (*handler)(struct UTrapframe *utf))
{
	int r;

	if (_pgfault_handler == 0) {
		// First time through!
		// LAB 4: Your code here.
		//panic("set_pgfault_handler not implemented");
		if ((r = sys_page_alloc(thisenv->env_id, (void *)(UXSTACKTOP - PGSIZE), PTE_SYSCALL)) < 0)
                        panic("set_pgfault_handler: page alloc failed ,num is %e", r);
        if ((r = sys_env_set_pgfault_upcall(thisenv->env_id, _pgfault_upcall)) < 0)
			panic("set_pgfault_handler: pgfault upcall failed ,num is %e", r);
	}

	// Save handler pointer for assembly to call.
	_pgfault_handler = handler;
}

Implementing Copy-on-Write Fork

前面做了这么多的准备工作，现在将来真正实现一个完全在用户空间中得copy-on-write fork() 。
课程中以及在lib/fork.c中为你要实现的fork()搭建了基本框架,就想dumbfork()一样,fork()应该创建一个新的进程,然后扫描父进程的地址空间并在子进程中设置相应的映射关系,关键的不同点在于,dumbfork()复制页面内容,fork()仅仅复制页面映射关系,fork()只有在一个进程尝试对copy-on-write副本进行写入时才会复制页面内容。
exercise 12：实现lib/fork.c中的fork,duppage和pgfault,使用forktree程序测试你的代码,应当打印如下信息和一些new env,free env,exiting gracefully信息,这些信息和进程ID可能并非按下图顺序所打印:
1000: I am ‘’
1001: I am ‘0’
2000: I am ‘00’
2001: I am ‘000’
1002: I am ‘1’
3000: I am ‘11’
3001: I am ‘10’
4000: I am ‘100’
1003: I am ‘01’
5000: I am ‘010’
4001: I am ‘011’
2002: I am ‘110’
1004: I am ‘001’
1005: I am ‘111’
1006: I am ‘101’

1.pgfault:

static void
pgfault(struct UTrapframe *utf)
{
	void *addr = (void *) utf->utf_fault_va;
	uint32_t err = utf->utf_err;
	int r;

	// Check that the faulting access was (1) a write, and (2) to a
	// copy-on-write page.  If not, panic.
	// Hint:
	//   Use the read-only page table mappings at uvpt
	//   (see <inc/memlayout.h>).

	// LAB 4: Your code here.

	pte_t pte=uvpt[PGNUM(addr)];
	if( !(err&FEC_WR) || !(pte& (PTE_W | PTE_COW)))
		panic("pgfault:err is n ot FEC_WR or page is not writable / COW page\n");

	// Allocate a new page, map it at a temporary location (PFTEMP),
	// copy the data from the old page to the new page, then move the new
	// page to the old page's address.
	// Hint:
	//   You should make three system calls.

	// LAB 4: Your code here.

	//panic("pgfault not implemented");
	addr = ROUNDDOWN(addr,PGSIZE);
	//Allocate a new page
	if( sys_page_alloc(sys_getenvid(),(void *)PFTEMP,PTE_P | PTE_U | PTE_W) < 0)
		panic("pgfault:page alloc failed!");
	//copy the data from the old page to the new page
	memcpy((void *)PFTEMP,(const void*) addr,PGSIZE);
	//move the new page to the old page's address.
	if( sys_page_map(sys_getenvid(),(void *)PFTEMP,sys_getenvid(),(void *)addr,PTE_P | PTE_U | PTE_W) <0)
	 	panic("pgfault:page map failed!");
	if( sys_page_unmap(sys_getenvid(),(void *)PFTEMP) < 0)
		panic("pgfault:page unmap failed!");

}

2.duppage

static int duppage(envid_t envid, unsigned pn)
{
	int r;

	// LAB 4: Your code here.
	//panic("duppage not implemented");
	//If the page is writable or copy-on-write,the new mapping must be created copy-on-write, and then our mapping must be marked copy-on-write as well.
	if(uvpt[pn] & (PTE_W | PTE_COW)){
		//map child page
		if((r = sys_page_map(sys_getenvid(),(void *)(pn*PGSIZE),envid,(void *)(pn*PGSIZE),PTE_P | PTE_U | PTE_COW)) <0)
			return r;
		//map parent page
		if((r =sys_page_map(sys_getenvid(),(void *)(pn*PGSIZE),sys_getenvid(),(void *)(pn*PGSIZE),PTE_P | PTE_U | PTE_COW)) <0)
			return r;
	}
	else{
		//map the U page
		if((r = sys_page_map(sys_getenvid(),(void *)(pn*PGSIZE),envid,(void *)(pn*PGSIZE),PTE_P | PTE_U)) <0)
			return r;
	}
	return 0;
}

3.fork

envid_t fork(void)
{
	// LAB 4: Your code here.
	//panic("fork not implemented");
	//Set up our page fault handler appropriately.
	set_pgfault_handler(pgfault);
	envid_t sonId= sys_exofork();
	int err;
	extern void _pgfault_upcall(void);

	if(sonId < 0) return sonId;
	else if (sonId > 0){
		for(int i=0;i*PGSIZE < USTACKTOP;i++){
			if((uvpd[i>>10]&PTE_P)&&(uvpt[i]&PTE_P)){
				err=duppage(sonId,i);
				if(err < 0) return err;
			}
		}
		if ((err=sys_page_alloc(sonId,(void *)(UXSTACKTOP-PGSIZE),PTE_W | PTE_U)) < 0) return err;

		if ((err=sys_env_set_pgfault_upcall(sonId,_pgfault_upcall)) < 0) return err;
		//Then mark the child as runnable and return.
		if ((err=sys_env_set_status(sonId,ENV_RUNNABLE)) < 0) return err;
	}
	//== 0
	else{
		//Remember to fix "thisenv" in the child process.
		thisenv = &envs[ENVX(sys_getenvid())];
		return 0;
	}
	return sonId;
}

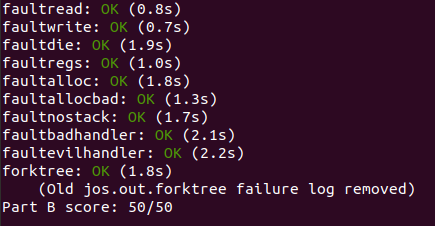

测试结果：

make grade：

make grade通过，Lab4 Part B结束。
