钢筋在建筑中必须要有，主要起到抗拉、抗压的作用，我们在工地上，也时常会看到老师傅手里拿着图纸在那里比划着，上面那些烦人的符号看不懂怎么办？下面就来教你识图技巧，看完绝对会。

一、基础识别

第一个数字代表数量，第二个字母表示型号，第三个数字表示钢筋直径，这个是基本的。买一本建筑识图与制图，先学会最起码的符号所代表的意义及一般制图规则，最好是找一个正在施工的工程，边看图纸边对照工程实例看，这样学得最快。

二、查看钢筋图纸

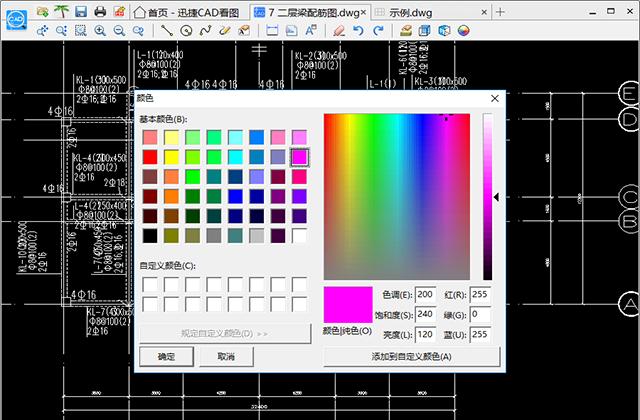

使用电脑查看钢筋图纸时，CAD文件无法直接打开，这里使用迅捷CAD看图软件进行演示，进入后直接从电脑中添加文件，就能快速打开图纸。我们还可以查看图纸图层、切换三维视口、更换背景颜色等。

三、钢筋图例

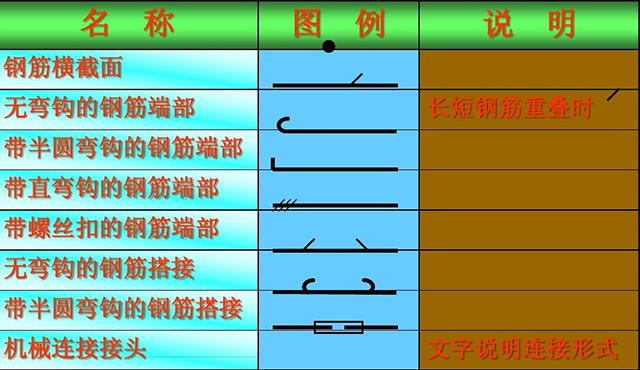

1、普通钢筋图例

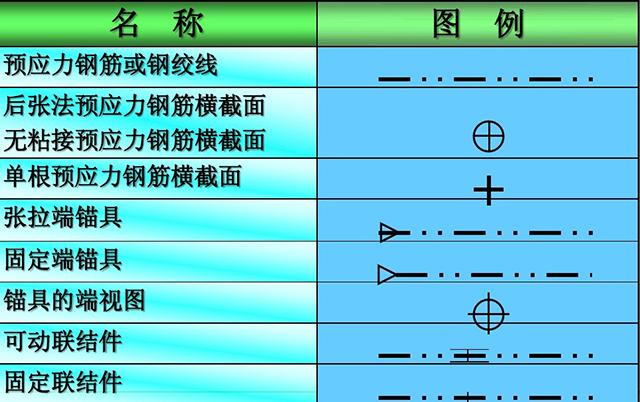

2、预应力钢筋图例

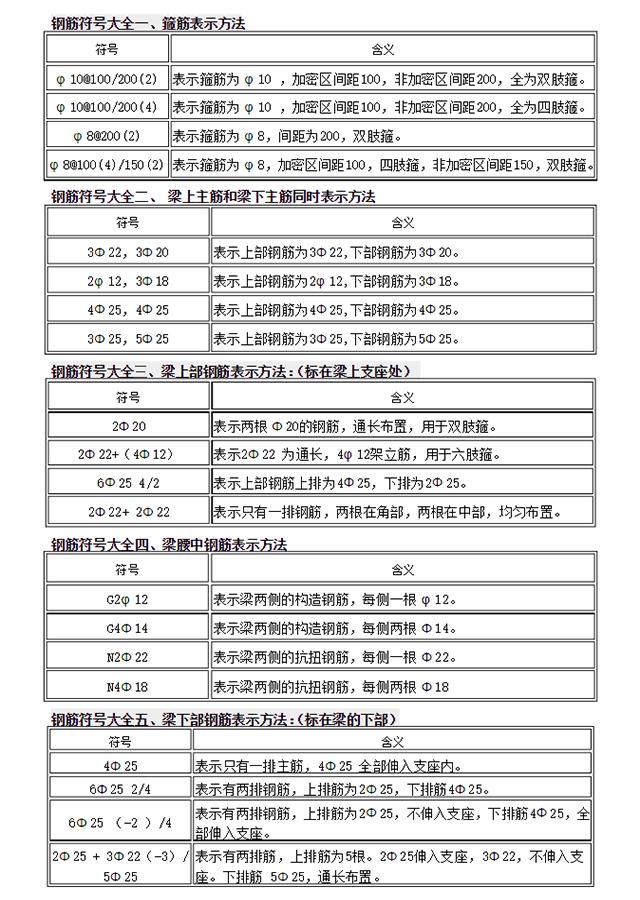

四、钢筋符号大全

五、常用混凝土构件的钢筋分类

1、受力钢筋：又叫主筋，配置在构件的受弯、受拉、偏心受压或受拉区以承受拉力。

2、架立钢筋：又叫构造筋，一般不需要计算而按构造要求配置，如2Φ12，用来固定箍筋以形成钢筋骨架，一般在梁上部。

3、带弯钩钢筋：指端部带弯钩的钢筋，弯钩通常分为半圆弯钩，斜弯钩和直弯钩3种类型。

4、弯起钢筋：主要用于梁、板支座附近，梁中弯起钢筋的角度一般为45度，当梁高度大于800mm时，宜采用60度,板中弯起钢筋的角度一般就小于等于30度。

5、箍筋：箍筋形状如一个箍，在梁和柱子中使用，它一方面起着抵抗剪力的作用，另一方面起固定主筋和架立钢筋位置的作用。它垂直于主筋设置，在梁中与受力筋、架立筋组成钢筋骨架，在柱中与受力筋组成钢筋骨架。

6、分布筋：在板中垂直于受力筋，以保证受力钢筋位置并传递内力。它能将构件所受的外力分布于较广的范围，以改善受力情况。

7、附加钢筋：因构件几何形状或受力情况变化而增加的附加筋，如吊筋、腰筋等。

在建筑过程中，除了钢筋图纸还有结构图纸、施工图纸、水电图纸等，想要把一整套的都学会，就需要自己更加努力了。
