子网划分

子网超网划分

0	0	0	0	0	0	0	0
128	64	32	16	8	4	2	1

案例1：在不考虑主机数的情况下，根据给出的某一网段划分子网

某单位有12个下属单位，每个下属单位又有四个下属部门，现给出 172.16.0.0/16 这个网段，根据给出的网段给各部门划分子网。

172.16.0.0/16的二进制如下：

10101100	00010000	00000000	0000000
172	16	0	0

网络号8位，主机号8位。

1. 先划分各下属单位的网段。一个网络号可划分两个网段，现12个下属单位需要多少位网络号呢？

2^n >= 12 ,可以得出n=4。即表明至少需要4个网络位来划分12个单位。

2. 借用四个主机位，可划分出16个子网。

八个比特位	十进制值	地址
0000 0000	0	172.16.0.0/20
0001 0000	16	172.16.16.0/20
0010 0000	32	172.16.32.0/20
0011 0000	48	172.16.48.0/20
0100 0000	64	172.16.64.0/20
0101 0000	80	172.16.80.0/20
0110 0000	96	172.16.96.0/20
0111 0000	108	172.16.108.0/20
1000 0000	128	172.16.120.0/20
1001 0000	144	172.16.144.0/20
1010 0000	160	172.16.160.0/20
1011 0000	176	172.16.176.0/20
1100 0000	192	172.16.192.0/20
1101 0000	208	172.16.208.0/20
1110 0000	224	172.16.224.0/20
1111 0000	240	172.16.240.0/20

从16个子网中选择12个分配给12个下属单位。主机号还剩下12位，每个网段能够容纳的主机数为：

2^12 -2 =4094

3. 划分下属单位的4个部门网段

以第一个网段172.16.0.0/20 为例，为下属部门划分网段。

4个部门，需要的网络位为：2^n >=4, n=2.

4. 借用两个主机位划分四个子网。

八个比特位	十进制值	地址
0000 00 00	0	172.16.0.0/22
0000 01 00	4	172.16.4.0/22
0000 10 00	8	172.16.8.0/22
0000 11 00	12	172.16.12.0/22

主机位还剩10位，每个网段能够容纳的主机数为：

2^10 -2 =1022

案例2：通过给定的主机数来划分子网

某单位有两层办公楼，一楼和二楼，统一从一楼的路由器上网，一楼100台电脑，二楼八十台电脑。给定的IP为

192.168.5.0/24.

分析：

1. 需要将给定的IP划分为3个网段，一楼需要101个IP地址，二楼需要81个IP地址，一楼和二楼的路由器互联需要2个IP地址。

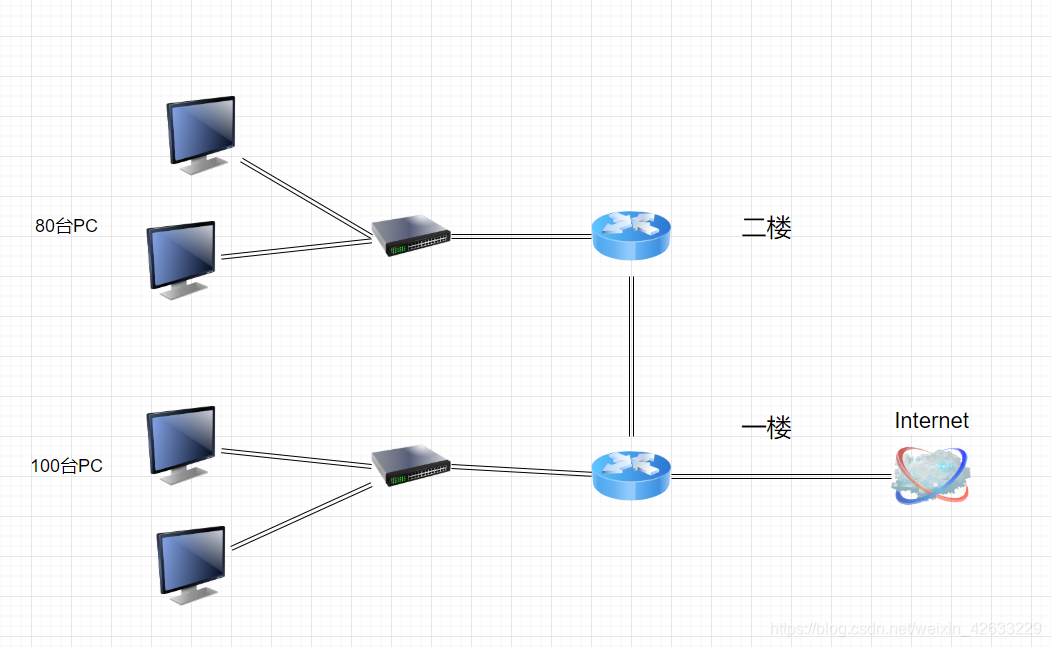

网络拓扑图大约如下：

2. 一楼101个IP地址需要多少个网络为呢？(只需考虑最大需要的IP数)

2^n >= 101 ,n=7，保留七个主机位，还剩下一个网络位只能划分两个网段，但是现在需要三个网段。所以在划分两个网段的基础上选择一个网段继续划分。每个网段能够容纳的主机数为2^7-2 =126.

11000000	10101000	00000101	0000000
192	168	5	0

3. 划分的两个网段为：

192.168.5.0/25，192.168.5.128/25

在192.168.5.0/25的基础上再划分网络，只需可以容纳两个IP地址即可。

4. 192.168.5.0/26，192.168.5.64/26，这两个IP地址用于路由器互联。

私有网段：

10.0.0.0~10.255.255.255

172.16.0.0~172.31.255.255

192.168.0.0~192.168.255.255
