三通道HART / Modbus网关HTM-631

基本说明：
实现Modbus总线与3个HART回路上的仪表进行互联通讯。
上海泗博自动化技术有限公司，联系方式：18901736055。

产品特点：
1、多通道：多达3个相互独立的HART通道，每通道最多可设置100条HART命令；
2、调试功能：通过配置软件可以方便的对网关及各HART通道的相关命令进行监控及调试；
3、Modbus支持最高115200波特率，支持RTU和ASCII码格式；
4、RS485接口可以与一个HART通道进行透明传输；

技术特性：
1、HART可作为第一主站或第二主站；
2、支持3个HART通道，每个通道多点模式下可支持连接15台仪表；
3、每个HART通道既可工作于单点模式，又可工作于多点模式；
4、单点工作模式下，支持从站设备数据的阵发操作；
5、支持HART协议所有命令；
6、每条HART命令可配置为逢变输出、轮询输出、初始化输出或不输出；
7、HART每通道最多支持100条用户命令，HART输出数据缓冲区高达2000字节，输入数据缓冲区高达3000字节；
8、每通道可选择使用内部或外部采样电阻；
9、网关与HART回路采用变压器隔离，隔离电压 1KV；
10、通道之间无电气联系；
11、Modbus接口为标准RS485接口，波特率：300、600、1200、2400、9600、19.2K、38.4K、57.6K、115.2Kbps可选；
12、串口侧可配置为Modbus从站，支持功能码：03H、04H、06H、10H；
13、Modbus从站支持RTU和ASCII通信方式；
14、RS485接口可配置为通用模式，能够与一个HART通道进行数据透明传输；
15、供电：24VDC（9V ～ 30V），＜60mA（24V DC）；
16、工作环境温度：-20℃ ～ 60℃, 相对湿度5% ～ 95%（无凝露）；
17、机械尺寸：40mm（宽）×125mm（高）×110mm（深）；
18、安装：35mm导轨；
19、防护等级：IP20；

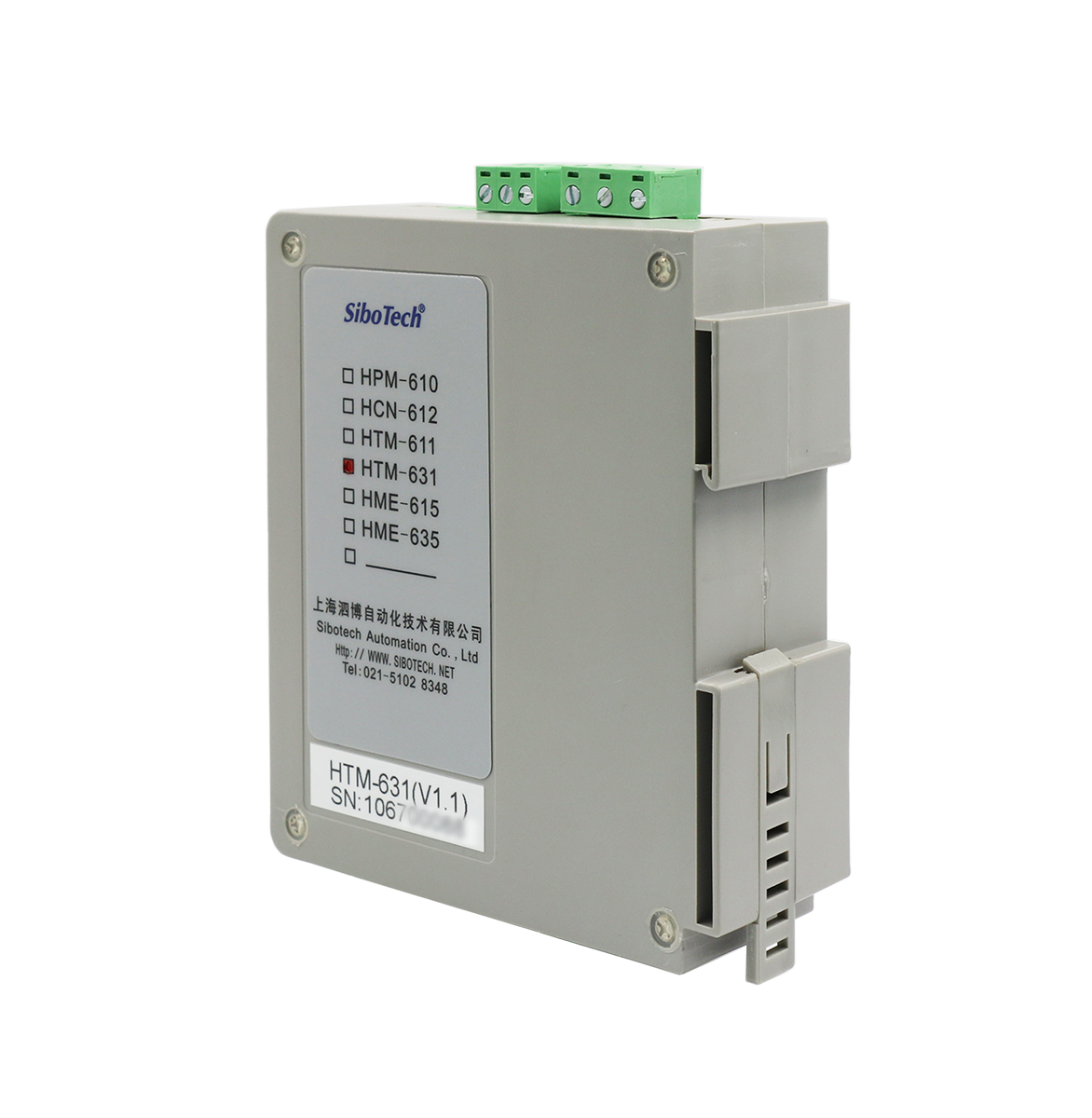

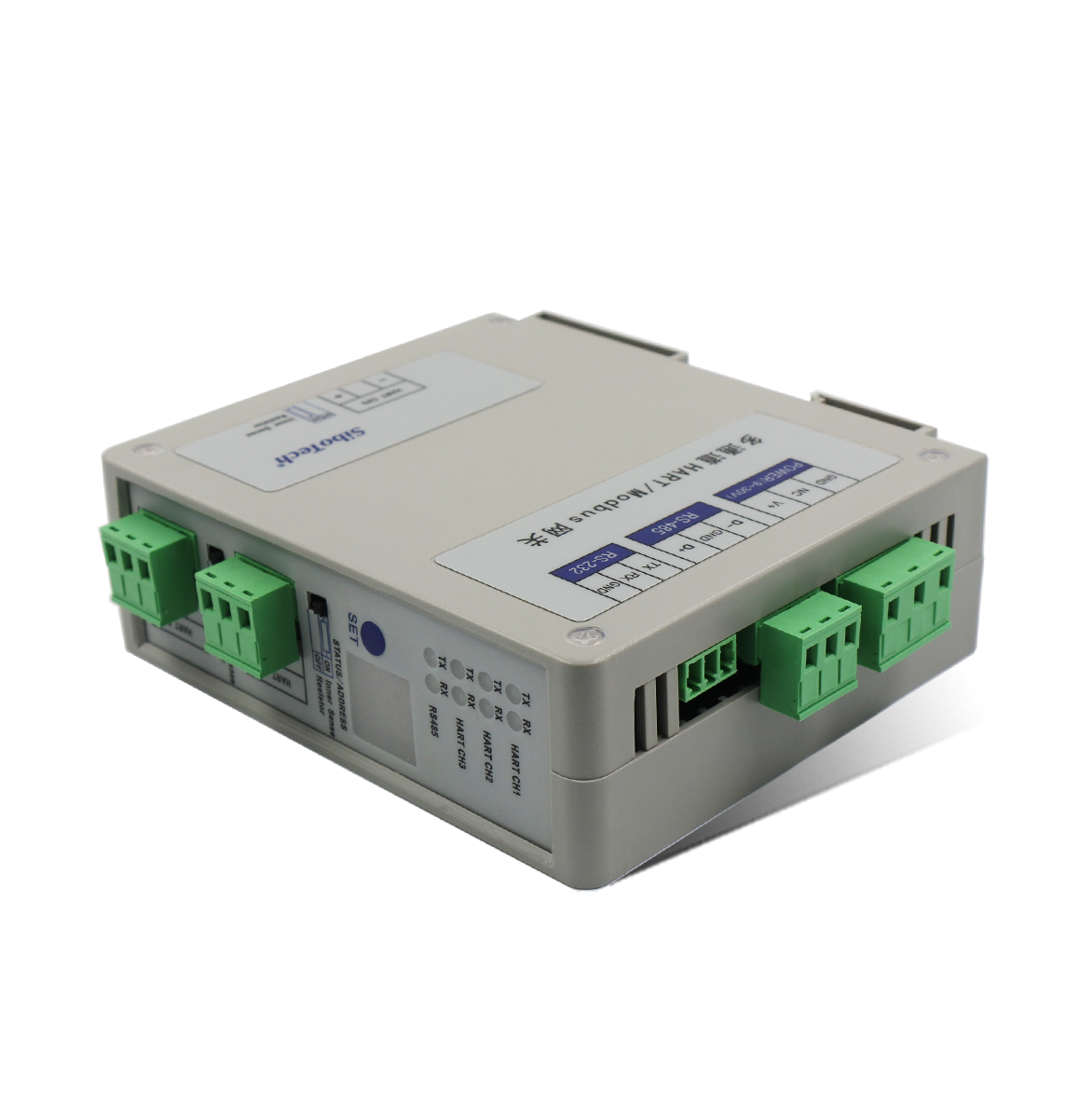

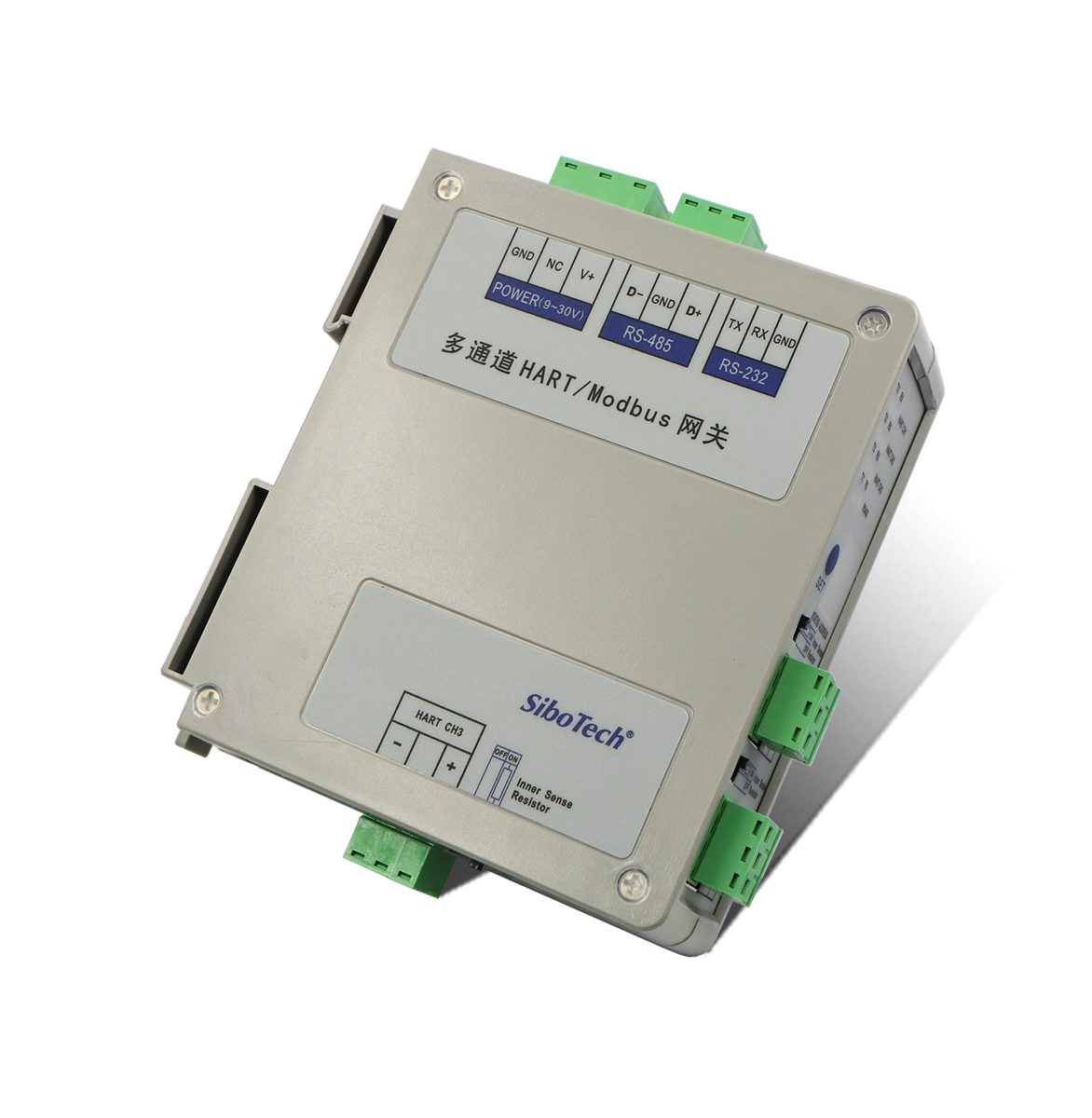

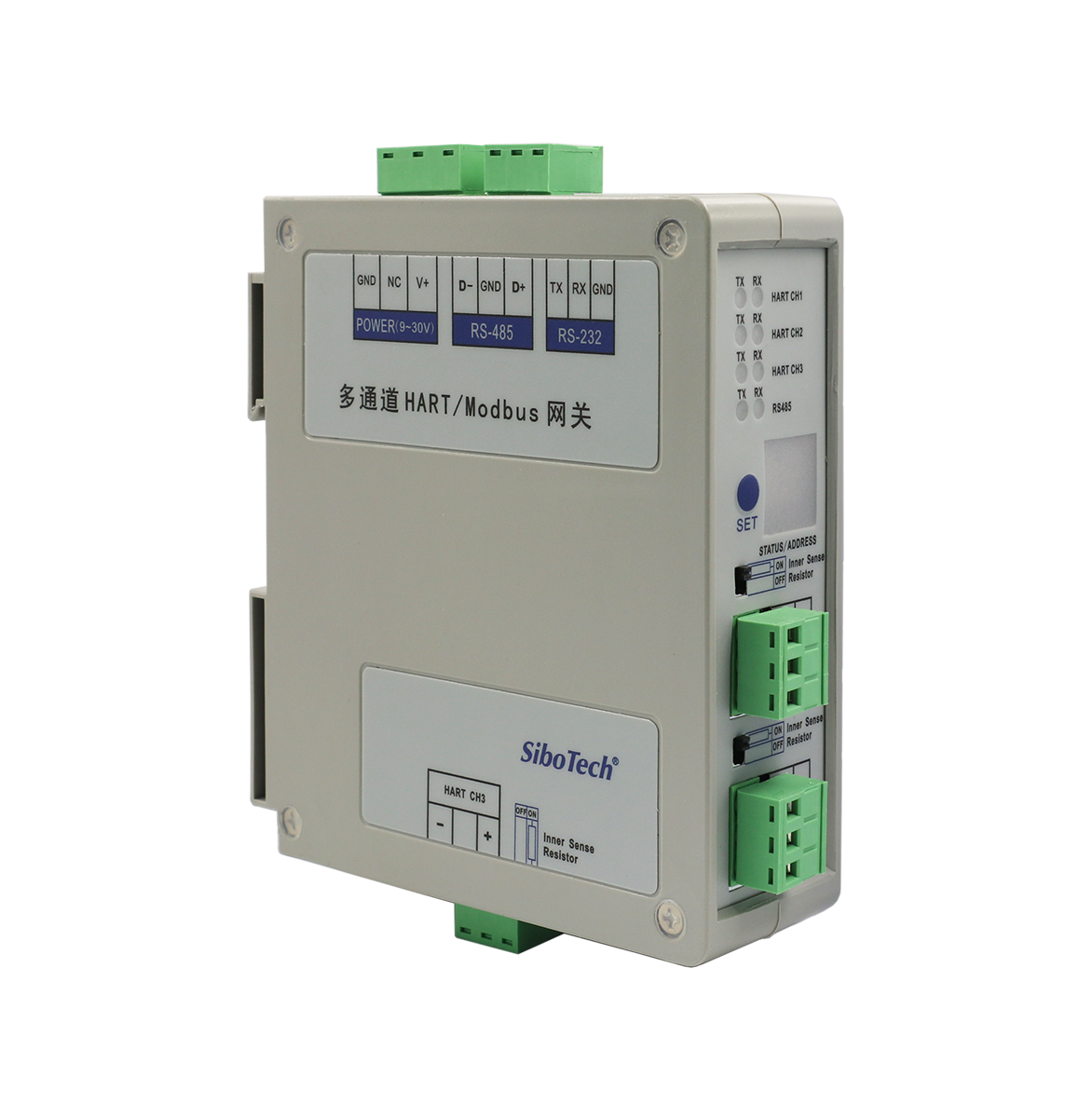

产品图片：
