A side-by-side LYSOGAGG phoswich detector aiming for SPECT imaging

A side-by-side LYSO/GAGG phoswich detector aiming for SPECT imaging

【一种用于单光子发射断层成像(SPECT)的并行LYSO/GAGG光探测器】

phoswich——叠层闪烁体(由余晖时间长短不一的磷光体组成)

LYSO(硅酸钇镥闪烁晶体)

以其高光输出、快发光衰减、有效原子序数多、密度大等特性引起国际闪烁晶体界极大关注，并且物化性质稳定、不潮解、对γ射线探测效率高。

GAGG

一种新型闪烁晶体，具有高发光强度，快衰减以及自身没有辐射本底等优点，目前在医疗、安检无损检测等领域应用广泛。

SiPM(硅光电倍增管)

一种新型的光电探测器件，由工作在盖革模式的雪崩二极管阵列组成，具有增益高、灵敏度高、偏置电压低、对磁场不敏感、结构紧凑等特点。

原文链接：https://sci-hub.st/https://doi.org/10.1016/j.nima.2019.163242

本文研制了一种由稀疏的8 × 8 SiPM阵列读出的LYSO/GAGG 并行阵列探测器。使用脉冲波形积分与峰值比来区分磷晶体。进行了^99mTc和⁵⁷Co源辐照实验。实验结果表明，用简单的参数就能清楚地区分LYSO和GAGG。晶体尺寸为1.35×2.7×7 mm³的LYSO和GAGG晶体阵列可成功分辨出12 × 12个。12 × 12 LYSO晶体和12 × 12 GAGG晶体在140 keV时的平均能量分辨率分别为26.23%和21.29%。计算和实验证明，LYSO/GAGG并行探测器具有较高的分辨率和灵敏度，适用于高性能的SPECT系统。

一 介绍

大多数商业SPECT系统都是用高性价比的大尺寸单片NaI(TI)闪烁体建造的，这些闪烁体由一系列大型传统光电倍增管使用Anger逻辑原理解码而来。存在限制：例如由于低灵敏度和受信号堆积限制的计数率而导致的相对长的图像获取时间，以及由于闪烁光子在大尺寸闪烁体中传播而导致的差的固有空间分辨率。

一些最先进的SPECT利用先进的半导体技术，如碲化镉锌(cadmium-zinc-telluride,CZT)(固态探测器)

使用并排的LYSO/YSO读出器，由四个光电倍增管通过象限共享技术读出，以减少解码错误。

二 材料和方法

2.1 检测器设计

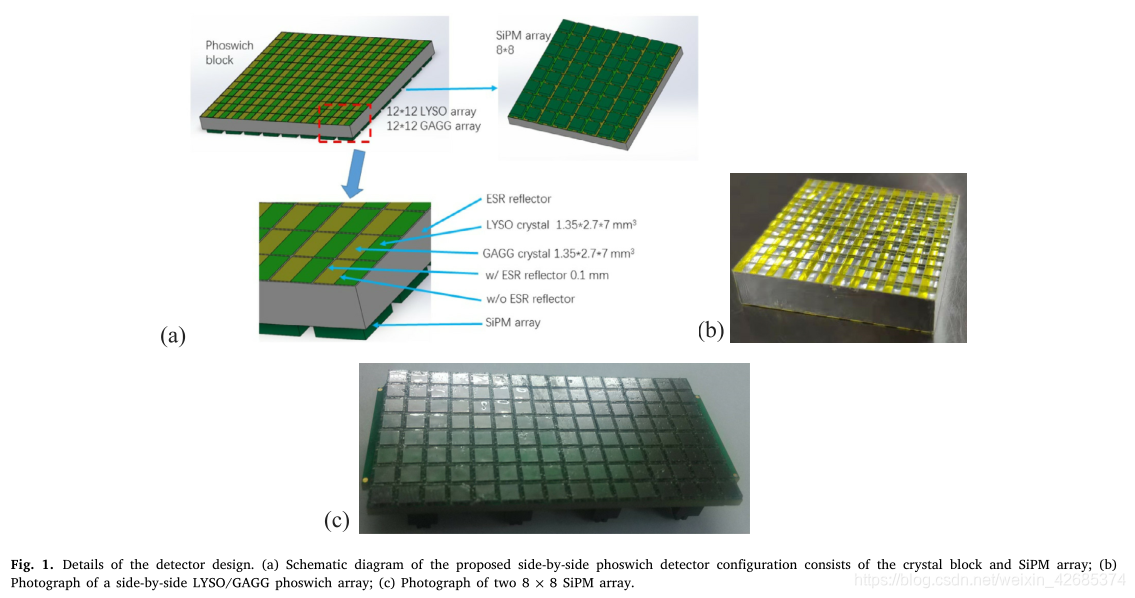

如图1，荧光检测器总尺寸33.7x33.7mm²,一个荧光闪烁器中有12x12个LYSO和12x12个GAGG交替构成。

一对闪烁晶体对尺寸：2.75x2.75x7mm³,一个LYSO和GAGG尺寸均为1.35x2.7x7mm³。

闪烁体块是通过将晶体与光学胶耦合而组装的。闪烁体块然后用光学油脂耦合到自组装的8 × 8 SiPM阵列。

下面为带有球栅阵列(ball grid)的SiPM阵列，SiPM的单元有效面积为3.16x3.16mm²,包括4774个尺寸为35x35μm²的微单元。阵列中相邻SiPM像素之间有1mm间隙。SiPM间隙中放着ESR反射器，用来改善光子收集。

如图2，SiPM阵列的八乘八输出通道由印刷电路板另一侧名为EXYT 的前端ASIC中的片内电阻网络多路复用。专用集成电路的输出有三个模拟信号(E、X和Y)，用于能量和位置解码。它们的脉冲由12位ADC芯片(AD9634，美国ADI公司)数字化，采样速率为65 MHz，并通过千兆以太网传输到PC。

2.2 实验和数据处理

探测器由一个不透光的盒子覆盖。

工作温度：室温(29℃)

SiPM提供电压：29V

⁵⁷Co(约1.8μCi)和^99mTc(约0.1mCi)的探测源位于探测器顶部，分别采集两个数据集。

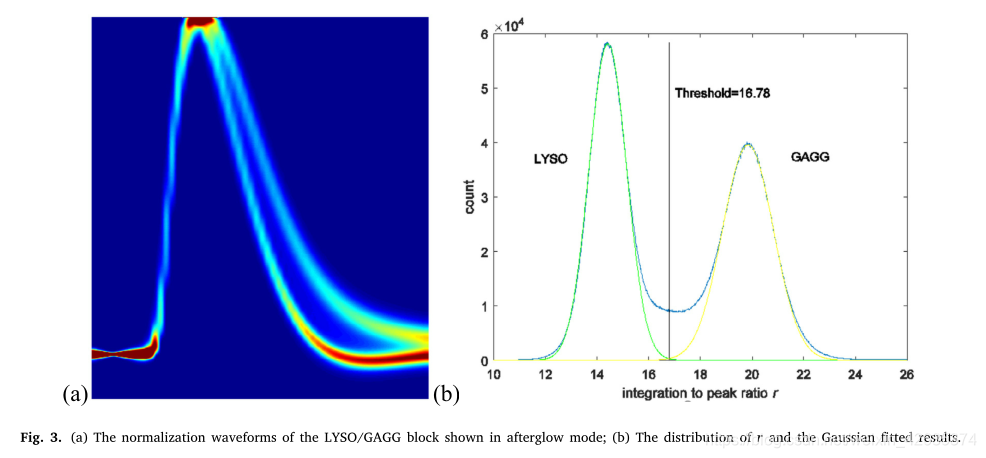

如图3，显示了余辉模式下LYSO/GAGG块的波形，其由信号的峰值归一化。如脉冲波形所示，增加积分时间将更好地区分LYSO和GAGG，但是由于SiPM单元的电容器引入的脉冲下冲/过冲，这可能会模糊淹没图。因此，我们使用不同的积分点来计算能量和积分峰值比。E、X、Y信号的能量是通过对最大偏差前4点和最大偏差后26点积分计算出来的。每个闪烁事件的位置由Anger逻辑计算。波形积分值(最大偏差前4点，最大偏差后36点)与峰值的比值®用于区分闪烁体。

分布曲线有两个峰值，每个峰值都用高斯函数拟合。LYSO/GAGG比值r的拟合结果分别为14.42±0.73和19.84±0.99，导致图3(b)所示洪水图中两个晶体明显分离。选择两个拟合高斯函数的交点作为区分LYSO和GAGG晶体的阈值，在该平台中为16.78。使用比率r低于阈值的所有事件生成LYSO的洪水图(信号衰减快)，使用高于阈值的所有事件生成GAGG的洪水图(信号衰减慢)。由于LYSO和GAGG晶体之间存在康普顿散射串扰事件，所以分布曲线高于阈值附近两个拟合高斯曲线的和。

三 结果

3.1 位置解码

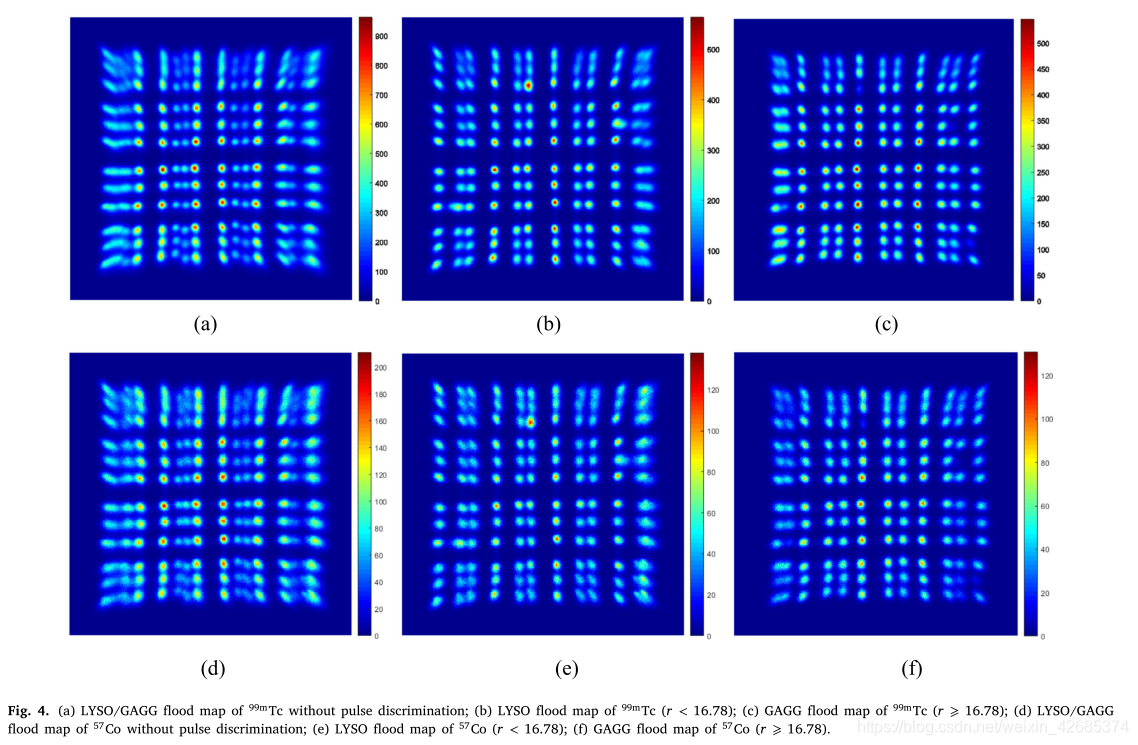

如图4(a)和(d)所示，⁵⁷Co(540万次)和^99mTc(2260万次)的洪水图在磷对之间有很高的重叠。而所有的12 × 12晶体在^99mTc (r < 16.78)的LYSO洪水图和^99mTc (r ≥ 16.78)的GAGG洪水图中都可以区分出来，分别如图4(b)和©所示。图4(d)和(e)显示了⁵⁷Co的LYSO洪水图和GAGG洪水图，由于伽马光子能量较低，它们比^99mTc的洪水图略差。

由于SiPM阵列在边缘处的解码能力较低，因此在边缘处有轻微的重叠。由于LYSO的衰变时间比较短，GAGG事件错误地分配给LYSO，导致GAGG洪水图中有几个低计数晶体，LYSO洪水图中有几个高计数晶体。洪水图的质量表明，探测器的固有空间分辨率大约等于晶体尺寸，即2.7 × 1.35 mm²。

3.2 光子峰值和能量分辨率

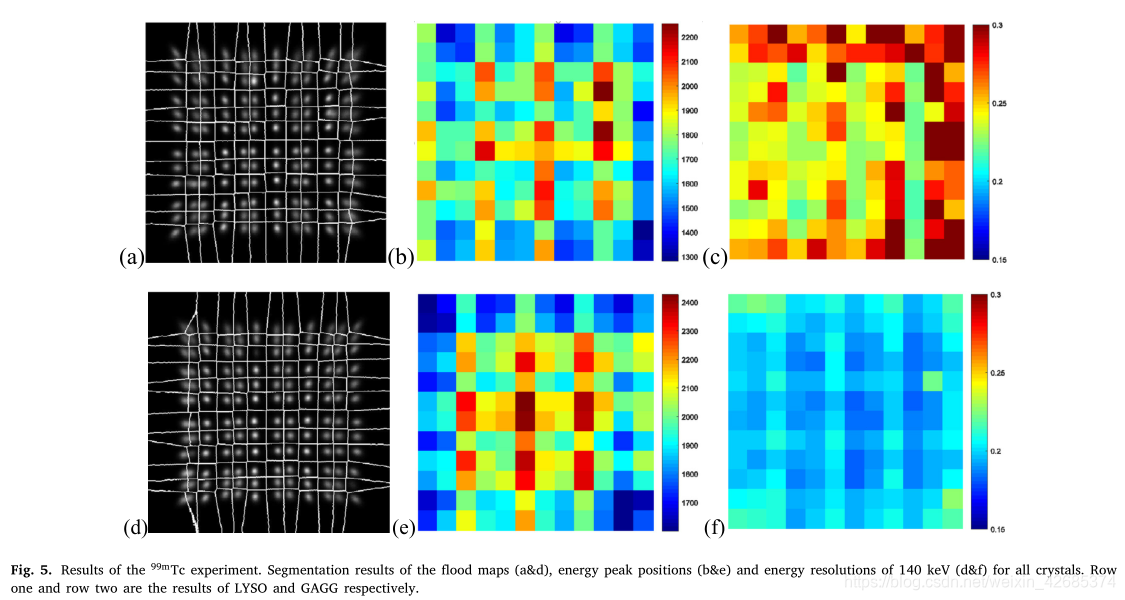

LYSO和GAGG阵列的晶体位置图是使用基于SVD(奇异值分解)和均值漂移的峰值跟踪算法生成的。图5(a)和(d)分别显示了LYSO和GAGG的^99mTc洪水图的分割结果。

每个晶体的能谱是通过使用查找表对能量进行组织编程而产生的。每个光谱的光子峰值和能量分辨率由高斯函数拟合。12 × 12 LYSO晶体和12 × 12 GAGG晶体的平均峰值分别为1719±192和1967±191。GAGG的峰比LYSO的峰高14%。LYSO晶体和GAGG晶体的峰位分布如图5(b)和(e)所示。12 × 12 LYSO晶体和12 × 12GAGG晶体的平均能量分辨率分别为26.23%±4.64%和21.29%±3.67%。LYSO晶体和GAGG晶体的能量分辨率分布如图5©和(f)所示。

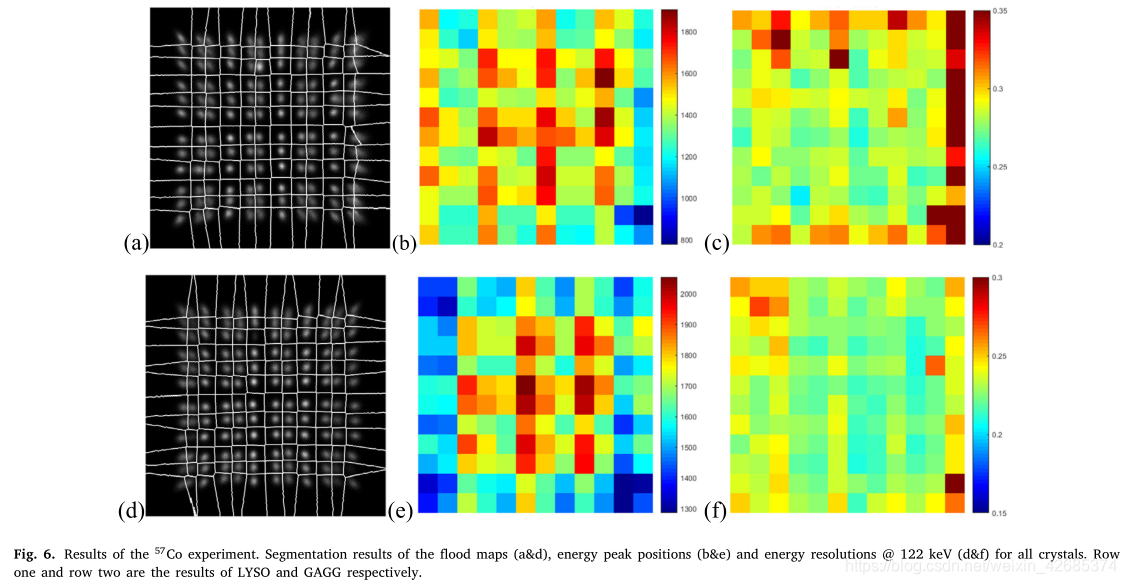

LYSO和GAGG的⁵⁷Co洪水图的分割结果分别如图6(a)和(d)所示。12 × 12 LYSO晶体和12 × 12 GAGG晶体的平均峰值分别为1469±177和1649±169。GAGG的峰比LYSO的峰高12%。LYSO晶体和GAGG晶体的峰位分布如图6(b)和(e)所示。12 × 12 LYSO晶体和12 × 12 GAGG晶体的平均能量分辨率分别为30.57%±6.18%和23.10%±1.41%。LYSO晶体和GAGG晶体的能量分辨率分布如图6©和(f)所示。

四 讨论与结论

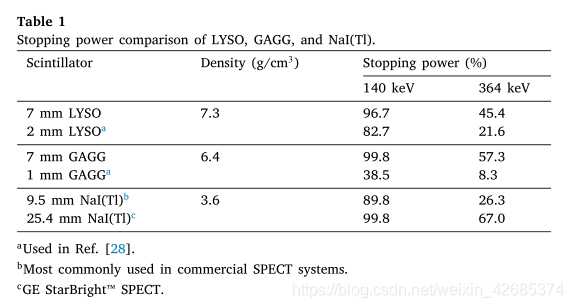

表1列出了^99mTc (140keV)和¹³¹I(364keV)的停止功率比较，这是使用XCOM数据库计算的。

并排投影设计提高了一个方向的空间分辨率。该设计具有较高的分辨率和灵敏度，适用于单光子发射断层成像系统，实现高成像性能。
