什么是一体成型电感

现在在一些电源转换电路中，相较于这种传统的绕线电感，我们更倾向于使用一体成型的电感。

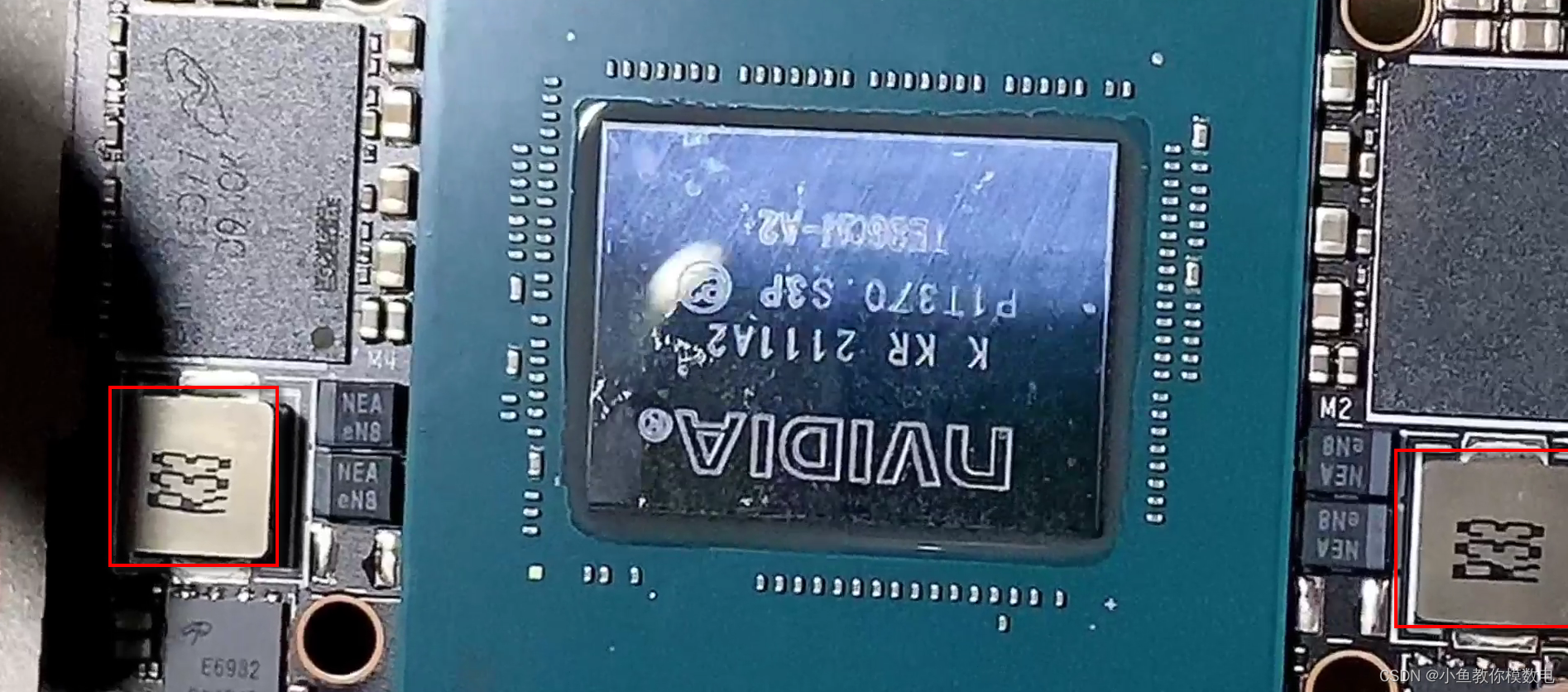

比如这个英伟达的模块，上面这两路大电流的电源使用的就是一体成型电感。

一体成型的电感，在外面是看不到电感线圈的，这种是传统的贴片的绕线电感，在外面我们能很清晰的看到线圈。

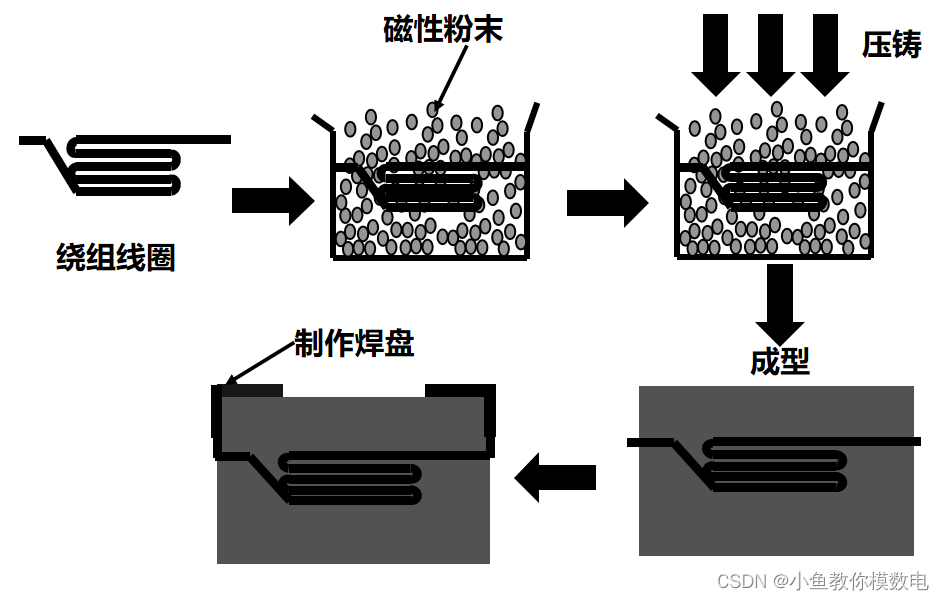

下面来看下一体成型电感的制作过程：

首先准备一个绕制好了的线圈，然后将线圈埋入装有金属磁性粉末的模具内，接着用机器压铸磁性粉末，成型后，引出电感的引脚，制作焊盘，这就成了一体成型的电感。

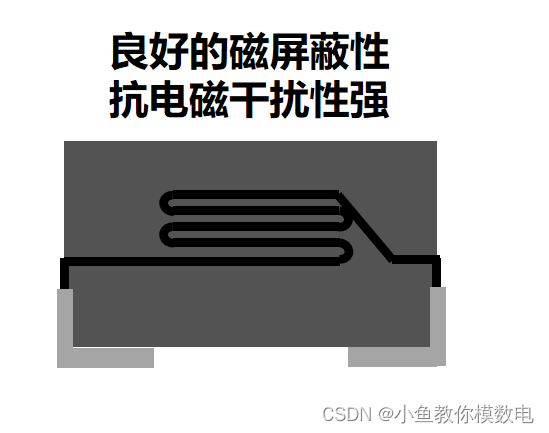

由于一体成型电感是全封闭结构，所以一体成型电感具有良好的磁屏蔽性和EMI性能，抗电磁干扰性强。

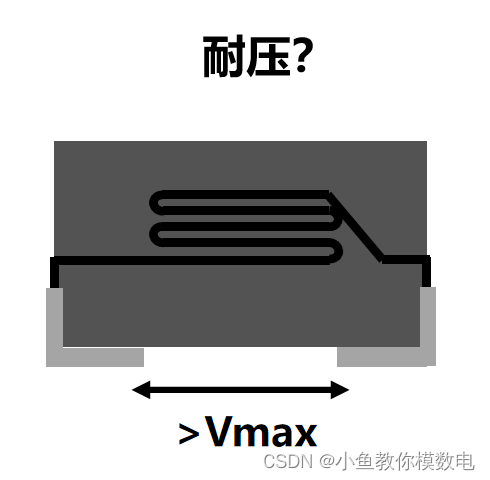

需要注意的是一体成型电感有一个耐压的问题，在使用其它绕线电感我们平时很少说电感的耐压问题，这是因为绕线电感导线是漆包线，漆包线的耐压是很高的。

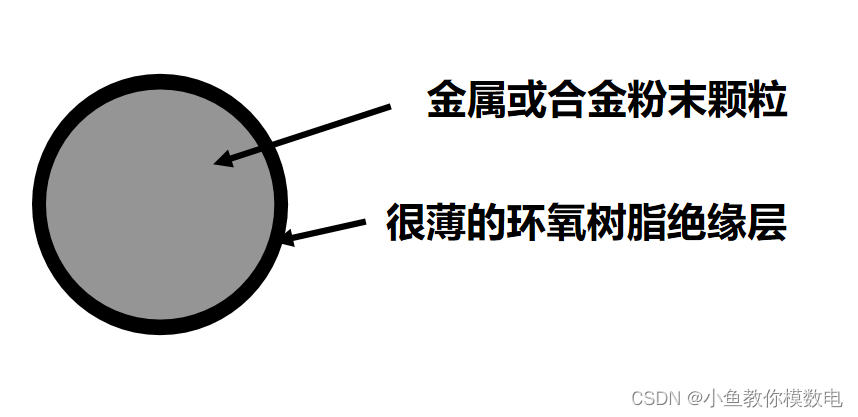

但是一体成型电感比较特殊，里面的金属磁性粉末外面是包了一层环氧树脂做绝缘层的，环氧树脂绝缘层非常薄，所以一体成型电感会因为加在电感两端电压过高而造成金属磁性粉末耐压不足导致粉末击穿。

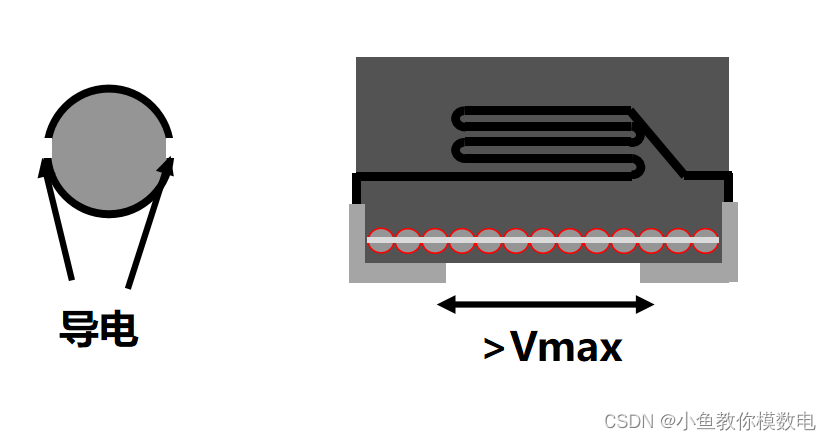

金属磁性粉末击穿后，在一体成型电感的两端就类似形成了一个通路，这时电感就失效了。

比如在BUCK型降压电路中，如果是50V转3.3V，电感两端的压差在47V左右，并且开关信号有可能会有尖峰或振荡，如果使用一体成型电感，那么我们就需要注意这个一体成型电感的耐压要大于这个压差值，并且还要有一定的余量。
