关于数字电路与模拟电路隔离

关于数字电路与模拟电路隔离的原因和做法

首先，为什么要将数字地和模拟地隔离？
在百度知道上有这样的回答：
1.因为地线阻抗不是0，当电流流经它时就会有电压降，使得各处的参考地电压不再相同，尤其是数字电路上的脉冲干扰电压影响模拟电路，如果采用各自的独立电源供电，那么模拟、数字之间连接的地线（还是连接了，并不是真的隔开它们）上就不再存在电流，即便导线有阻抗但是不形成干扰电压。
正确的做法是：模拟部分、数字部分均单独从电源部分引出电源与地线，并各自完善电源滤波体系。如果DAC有独立的模拟地、数字地，则分别接到模拟、数字两边，即模拟、数字系统的地线是经过电源连通的；如果只有一个地线引脚，则接到模拟地上，这样地线上的干扰电压会叠加在数字体系上，而不在模拟体系上。但不能在模拟、数字体系之间直接连通地线，否则数字系统电源电流就会通过这条线——模拟地线——回到电源，从而将地线阻抗上的脉冲干扰电压引到模拟系统。（本条回答原网址：https://zhidao.baidu.com/question/2011551540126486348.html）

2.简单来说，数字地是数字信号的对地，模拟地是模拟信号的对地。
由于数字信号一般为矩形波，带有大量的谐波。如果电路板中的数字地与模拟地没有从接入点分开，数字信号中的谐波很容易会干扰到模拟信号的波形。当模拟信号为高频或强电信号时，也会影响到数字电路的正常工作。存在问题的根本原因是，谁也无法保证电路板上铜箔的电阻为零，在接入点将数字地和模拟地分开，就是为了将数字地和模拟地的共地电阻降到最小。串接电感一般很难取值

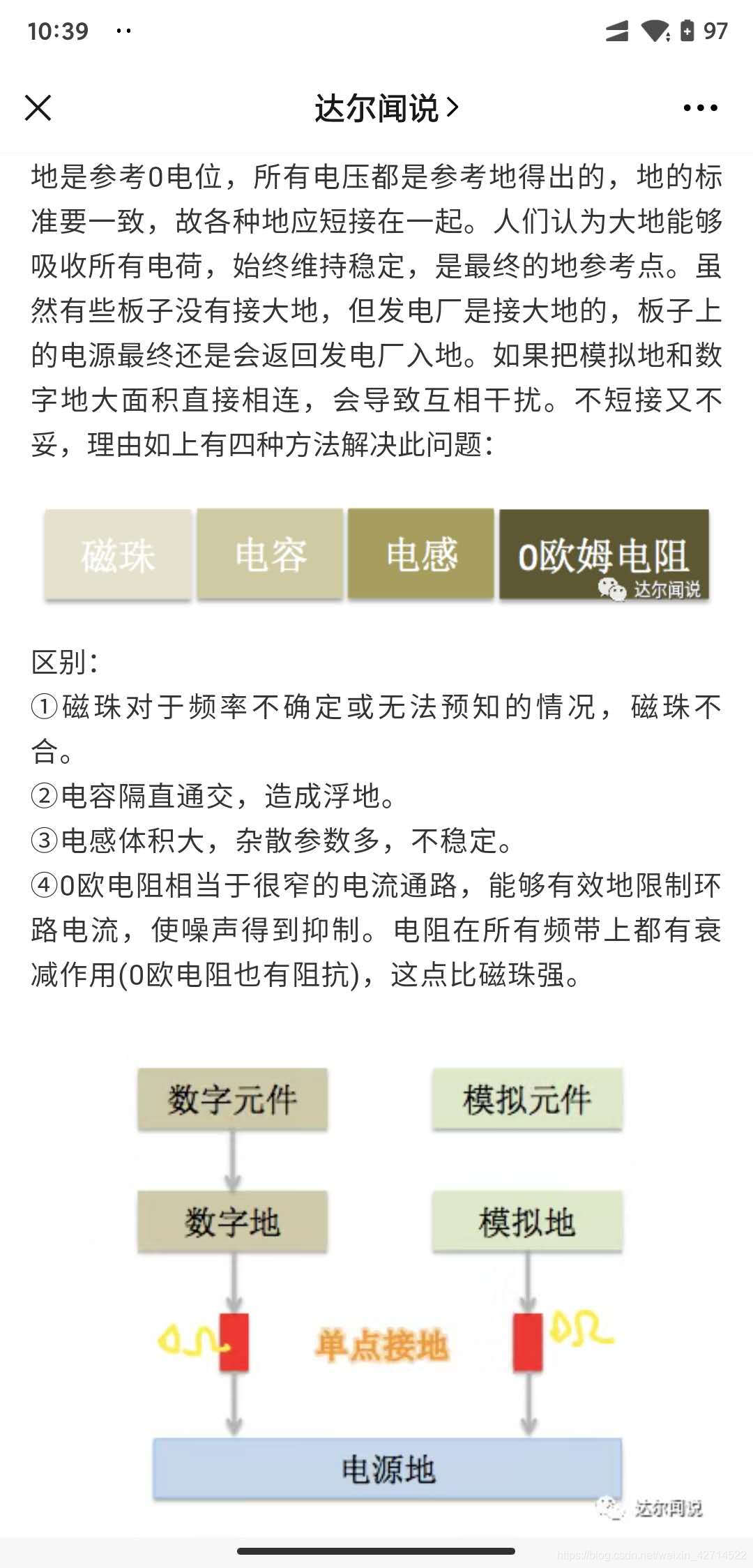

用0欧电阻是最佳选择：
1.可保证直流电位相等、
2.单点接地(限制噪声)、
3.对所有频率的噪声都有衰减作用(0欧也有阻抗，而且电流路径狭窄，可以限制噪声电流通过)。（https://zhidao.baidu.com/question/98583153.html?qbl=relate_question_2&word=%CA%FD%D7%D6%B5%E7%D4%B4%BA%CD%C4%A3%C4%E2%B5%E7%D4%B4%B8%F4%C0%EB）

接着是隔离数字电路和模拟电路的做法
1.
比较好的方法应该是这样的
数字地和模拟地单独铺铜，最后单点连接
而数字电源和模拟电源则是由电感10mh左右（或者0欧姆电阻，或者磁珠，磁珠体积比较大，一般不用）分开
这是一般电路的用法。相信足够你使用了。
楼上的都是复制过来的 没见地。（https://zhidao.baidu.com/question/98583153.html?qbl=relate_question_2&word=%CA%FD%D7%D6%B5%E7%D4%B4%BA%CD%C4%A3%C4%E2%B5%E7%D4%B4%B8%F4%C0%EB）

Q：数字电源,数字地与模拟电源模拟地的隔离电感 用多大的？
A： 1、一般在100uH以下，否则反而可能引起问题。
2、也可不要串接电感。
3、正确处理好数字地与模拟地，使之相互不受干扰，是PCB设计的关键之一也是难点之一，也是你是否真正理解电路设计精髓的判据之一。
4、一般的原则是：数字地与模拟地分开布线，最后再PCB板上一点接到电源。
5、实际上，你必须考虑每一个管脚流进或流出的电流是多大，对电路其它部分带来的噪声或误差会有多大。（https://zhidao.baidu.com/question/479341293.html）

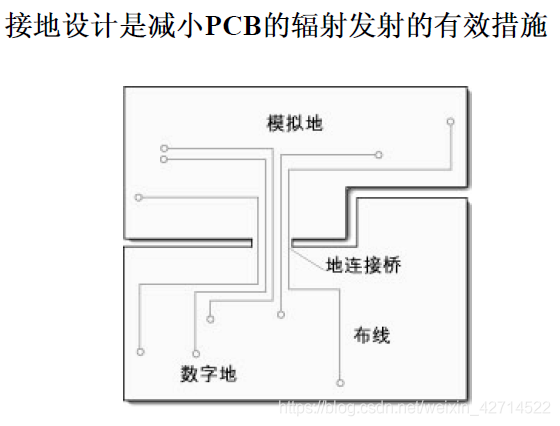

模拟部分及数字部分单点连接（所示），桥接处采用0欧电阻或小电感（磁珠亦可）。

（https://zhidao.baidu.com/question/600777935.html?qbl=relate_question_0&word=%CA%FD%D7%D6%B5%E7%D4%B4%BA%CD%C4%A3%C4%E2%B5%E7%D4%B4%B8%F4%C0%EB）

首先，让我们了解一下为什么数模地引起工程师的注意。其中很大部分是来源于元器件（例如ADC）电源引脚和接地引脚的名称。其实模拟地和数字地的引脚名称表示内部原件本身的作用，但是未必意味着外部应该按照内部作用去做。芯片内部有数模电路两部分，为了避免数字信号耦合到模拟电路中去，数字地和模拟地是分开的，我个人认为准确说是分区，但是内部数模地是相连的，我用万用表测量过某些芯片，例如：ADV7180、KS8995、TLK2541等等，内部是相连的。 我们谈谈以上的两种数模地的连接优缺点： 用电感或则磁珠连接 顾名思意是将数模在PCB板的某一点用电感或则磁珠相连，这样看似解决了数字信号干扰模拟电路，但是却产生了新的问题—EMI。高频的静电放电干扰电流流过电感或则磁珠时，会在电感或则磁珠两端产生压降，如果是高压测试，那么两端电压很高，不能很快释放到底，会损坏芯片或则设备重启。 我个人倾向于直接相连或则桥连，这样也解决了回路的问题，避免了产生辐射，数模地等电位，没有压降或则很小，这样在做高压测试的时候，不会影响设备，损坏芯片。只要注意合理的分区或则壕沟桥连，就可了。这种方法的前提做好数模分区。但是电源还是要分开，更为保险的办法是使用单独的电源，但是成本升高。一般常用的就是用一个铁氧体环把模拟电源和数字电源隔离。 数字地与模拟地的最佳接合点一般在供电电源的入口处，这样模拟回路和数字回路间的耦合最小，数字电路对模拟电路的干扰最小。如果分割面做得好，两者的驱动电流和回路电流不互相穿插，是不会有大的电流环路存在的。 基本原理就是这样，但在实际应用中却很难办，难就难在模拟和数字部分的交叉连接，没有办法将两者实际隔离开，如果在参考面上将两者强行隔离，势必造成很大的电流环路，效果反而不如不分割的好。所以，在实际中，要特别小心选择分割的形式、部位，即能让两者较好的隔离，又不阻碍驱动电流和回路电流的流动。 用电感或者磁珠做连接的好处是可以隔离数字部分的高频噪声，保持模拟电路地的干净。（https://zhidao.baidu.com/question/600777935.html?qbl=relate_question_0&word=%CA%FD%D7%D6%B5%E7%D4%B4%BA%CD%C4%A3%C4%E2%B5%E7%D4%B4%B8%F4%C0%EB）

PCB设计上模拟电源和数字电源的隔离一般由如下方法：1）模拟电源和数字电源由不同的电路产生，例如数字电路由一路DC/DC产生，模拟电源由另外一路如LDO产生。然后他们分别走线。
2）当模拟电源和数字电源需要的电压一致时模拟电源和数字电源之间用一个电阻隔离。这样一来他们单点连接，二来这个有了这个电阻在模拟电源和数字电源之间就有了一个焊接一个器件的位置（http://bbs.eetop.cn/thread-602245-1-1.html）

Q：芯片内部由小部分模拟电路，需要接模拟电压，需不需要额外再选一个电源芯片对此模拟电路单独供电？ 如果是同一电源芯片产生的电压，分别接入模拟和数字电路，需怎么处理？
A:本来就没有必要单独供电。数字电路虽然工作在数字状态，但它本身还是需要电源来供电。而电源都是模拟的。这个不用怀疑。
如果一个电源，既要给模拟电路供电，又要给数字电路供电，在设计线路板的时候，最重要的是要注意把模拟电路的“地”和数字电路的“地”（地就是公共回路）分开，单独引入电源的地，以免模拟电路和数字电路相互影响。另外还要加强其他的抗干扰设计，比如加如滤波电路等。（https://zhidao.baidu.com/question/89719501.html）

Q：采用一个开关电源，adc器件要求有：vddd(数字3.3v)和vdda（模拟3.3v）、vssd（数字地）和vssa（模拟地）。请问:
1、用一个开关电源如何产生vddd和vdda？
2、vssd和vssa分开布线，最后vssd和vssa如何接到电源地？
A：1、不用分别产生vddd和baivdda，两者都连du到3.3v上，注意两者的设备，zhi在器件电源端附近加装100uF、0.01uF的滤波电容dao，有必要的话，在连到电源的通路中加33uH左右的电感加强滤波。
2、vssd和vssa分开布线，最后vssd和vssa分别连到电源主滤波电容接地端即可。不要在此点以外的地方互连。（https://zhidao.baidu.com/question/82146576.html?qbl=relate_question_1&word=%C4%A3%C4%E2%B5%E7%D4%B4%BA%CD%CA%FD%D7%D6%B5%E7%D4%B4%D4%F5%C3%B4%C1%AC%BD%D3）

Q：数字电源与模拟电源之间为什么要加电感？
A1：数字电路工作在高速脉冲状态，涌浪电流很大，用电感可以抑制高频干扰对模拟电源的影响。一般设计是数字电路与模拟电路分别供电，在干扰的源头采取措施，如在每块数字IC电源端加高频小电容滤波。（https://zhidao.baidu.com/question/434809357.html?qbl=relate_question_5&word=%C4%A3%C4%E2%B5%E7%D4%B4%BA%CD%CA%FD%D7%D6%B5%E7%D4%B4%D4%F5%C3%B4%C1%AC%BD%D3）

Q：关于模拟电源和数字电源
在一些电路中经常会遇到模拟电源和数字电源，比如VCC3.3，VDD3.3等，如果我用一个电源芯片转化得到普通的3.3V电压（芯片说明，没有特别说明是模拟还是数字），要怎么得到上述的VCC3.3，VDD3.3等，或者在模拟和数字电源中怎么转化得到？请高手指教，能有具体的图讲解更好，非常感谢！！
A1:主要考虑的是数字信号电平是高速变化的 像高速ADC模数转换器数字信号的电平的高速变化会影dao响模拟信号的转换精度，，通常的情况下可以同一个电源供电，，要求高一点就需要在模拟电源前窜上电感，并且加上高频电容，地线也最好是分开布线，分别连到电源的地。
A2:模拟和数字的概念要搞清楚，模拟是连续的，数字通常就是高低电平信号，之所以模拟地和数字地要分开原因就是担心两总信号之间的干扰。举个例子说吧，你的耳机是就是由模拟信号来驱动的，它就有一个地，这个地就是模拟地，然后这个地要通过一个磁珠来和你解码芯片的地连接，这样你的输出音质才会好。
是模拟或者数字是由你的后端电路来决定的，而不是你稳压出的电压决定的！！！
也就是说你稳压出的电压，可以用在模拟也可以用作数字
(https://zhidao.baidu.com/question/1366094838256732579.html?qbl=relate_question_1&word=%C4%A3%C4%E2%B5%E7%D4%B4%BA%CD%CA%FD%D7%D6%B5%E7%D4%B4%D4%F5%C3%B4%C1%AC%BD%D3)

所谓单点接地的意思是：所有的模拟地都拉出线，到同一个点汇总。
而不是以下的做法：A、B都是模拟地，C是模拟地的汇总端，B是直接接到C，而A是借用了BC的通路到地。应该是A、B都有单独线路到C汇总，除了C点外，AB不再有任何连接端。
实际中，模拟地和数字地之间也要用磁珠什么隔离的。（https://zhidao.baidu.com/question/574118798.html?qbl=relate_question_2&word=%C4%A3%C4%E2%B5%E7%D4%B4%BA%CD%CA%FD%D7%D6%B5%E7%D4%B4%D4%F5%C3%B4%C1%AC%BD%D3）

Q：关于模拟电源与数字电源的接法问题
我用的isd2560语音芯片，芯片上有模拟电源、数字电源、模拟地、数字地，四个引脚。但是我不明白这四个引脚怎么接，在网上查了一些东西，模拟和数字的原理我明白，但是还是不知道怎么接，我把模拟电源和数字电源都接到直流电源的＋5V上，把模拟地和数字地都接到直流电源的地线上，这样芯片能工作吗？如果不行，要怎么接好呢？模拟电源要接电容吗？两个地线可以接在一起吗？请不要复制那些网上的答案了，我看了很多了，用过的帮下忙说一下吧。
我是学生，自己焊的电路，能说明白一下怎么做吗？要分别在电源线上加电容吗？一般要多大的呢？数字电源也加？不好意思，我第一次做，谢谢了。
A：模拟电源和数字电源可以接在一起，向你的那种接法，芯片也可以工作，不管什么电源都要接电容的，电源都接一起了，地线当然也可以了。最好的接法是，模拟和数字的电源都分开接，地线也不要接一起。能避免干扰。如果电源是一路就加一个好了电容选100微法在并接上0.1微法的小电容（无极性），如果电源是二路，那就加二个。
