Labview坐标轴XY图坐标轴之间的相互映射

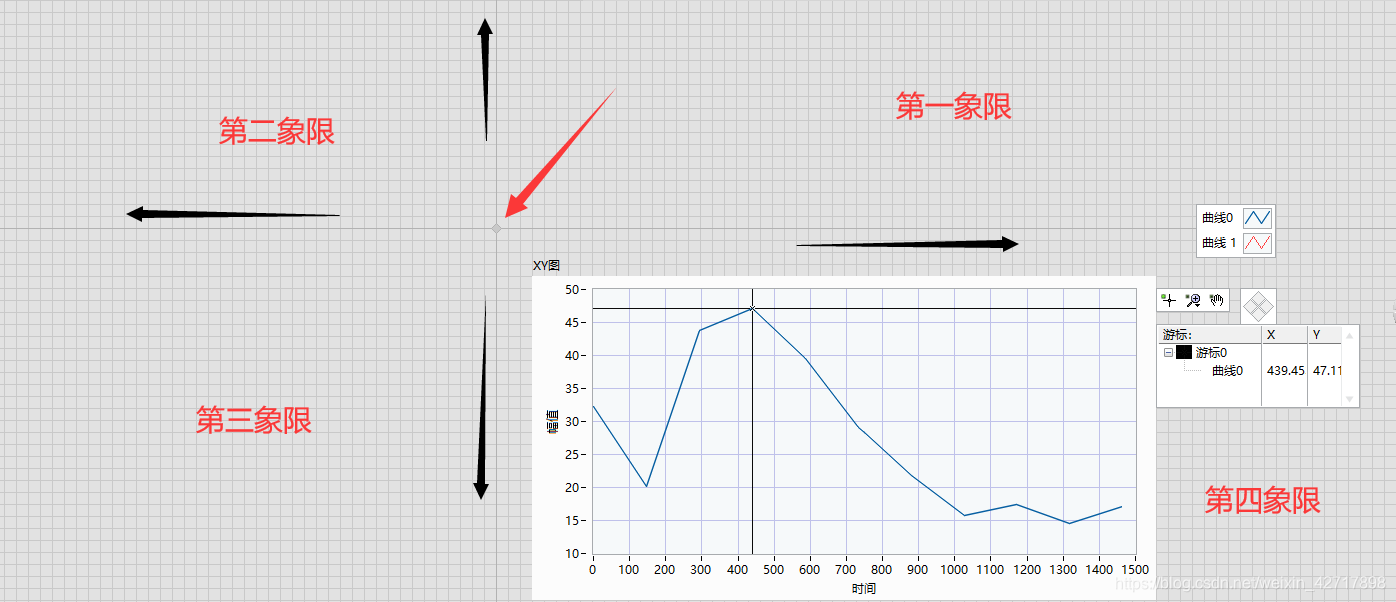

这是labview 前面板的坐标轴

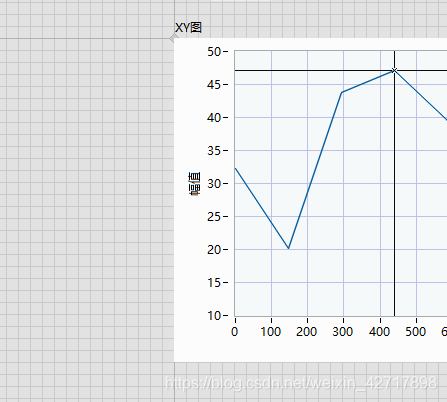

现在把这个图跟第四象限对齐
重点说明一下

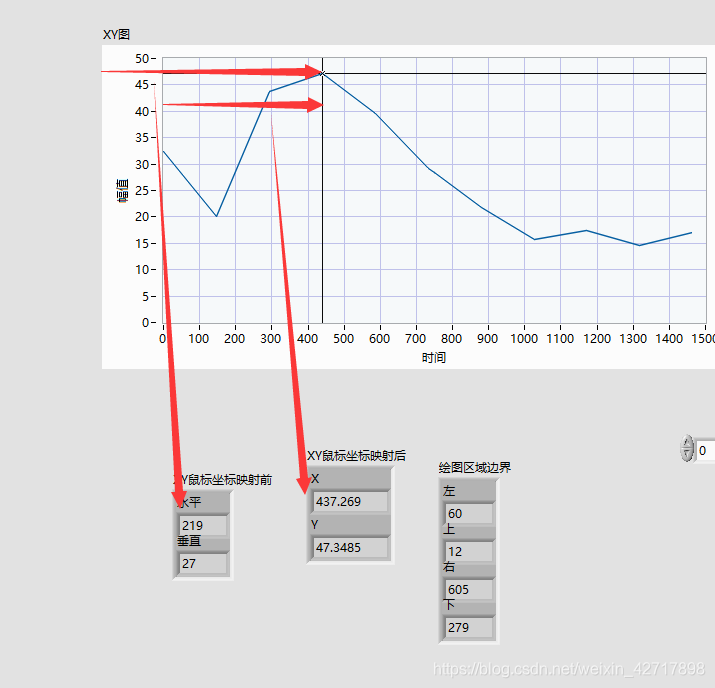

通过这种方法获得的鼠标坐标，它对应的坐标轴原点是你显示屏上的左上角corner ，并且 当你把鼠标往下移动，获得的值是正的。当然如果你用的是双屏显示，那水平就可能出现负数，我还不知道这个有啥用处。加下来进入正题

---

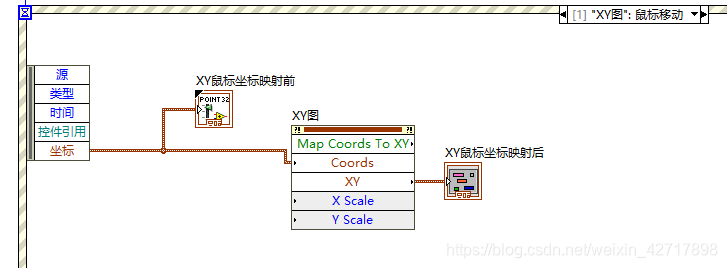

这是程序框图，按道理，映射前的XY坐标系应该就是我一开始指出来的的那个前面板坐标轴的坐标系，

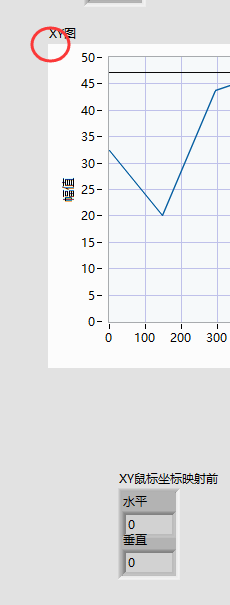

转换前的鼠标坐标，放在XY图左上角（对齐了原点）所得的值就应该是0
的确是0

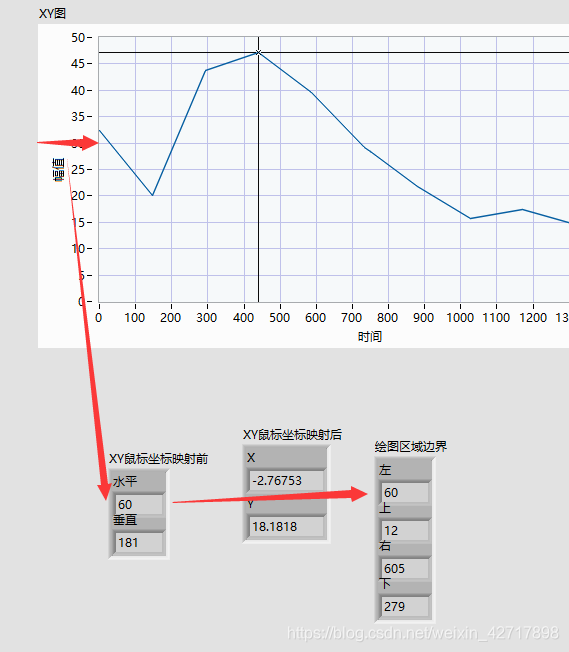

这个边界也是按照前面板的坐标系换算的
