NR及LTE中的IQ数据与信息、比特率、码元、波特率之间的关系

信息与比特率

信息：对信源进行数字编码后的数据，基本单位是bit。
比特率：信息的速率称为比特率(bit/s、bps)，通常用Rb表示。

码元与波特率

码元

固定时长的信号波形(数字脉冲)，也称为一个符号，symb。
(注意要和5G NR协议中的slot内部符号对应起来，那里的符号，表示的时域上的一个symb，实际上有可能在频域上可能占据4096、2048个点，这也就是为什么我们看到每个symb会发很多的数据。)
调制的时候，码元承载信息bit
例如：QPSK中，有四种不同相位的信号波形，所以有四种码元， 我们称之为四进制码元。每个码元承载2个信息bit。

波特率

码元传输的速率(单位时间内传输码元的个数)，通常由RB表示，
对于QPSK, $R_B$=2$R_b$
对于8PSK, $R_B$=3$R_b$
我们假设M阶码元的调制方式为MPSK、MQAM
则波特率和比特率之间的关系为

与NR/LTE信道IQ数据的联系：

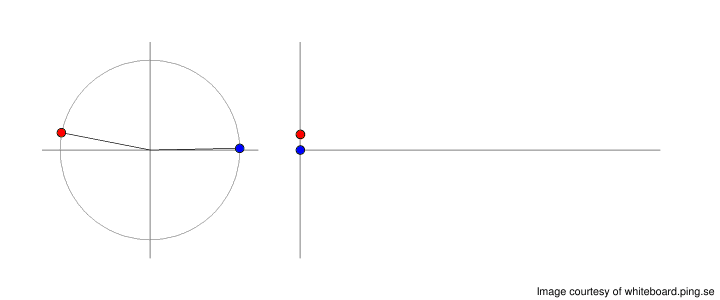

在物理信道发送和接收时，从空口一般看到的是IQ数据，实际IQ数据与码元是一一对应的。IQ数据是波形表示的另外一种方式：幅值和相角，如下图所示：

例如当只用QPSK调制时，幅值不会变化，但是相位不一样。
所以一对IQ数据，也就对应一个码元。
所以在空口中，DAC和ADC端每秒钟传输IQ数据的个数，就是波特率。
