频谱分析基础-03.幅度谱的分贝dB表示

目录

1.背景

2程序及原理分析

3.幅度谱

4.问题

---

1.背景

搞通信，射频，无线，数字信号处理相关的领域都不可避免的接触dB这个单位。几乎整个通信行业都是使用对数单位，比如功率dB, dBm, dBFS,  dBi.。关于这些单位的定义网上资料很多，不再赘述。此处想阐述一个问题：功率使用XdB=10*logx和电压使用 XdB=20*logx的区别。很多人搞不清什么时候20,什么时候10。其实比如信号功率变成原来的一半，则功率减小6dB。这时候其实电压变成原来的1/√2 。无论从电压还是功率角度看都是减小6dB，这样就不会出现矛盾。本小节主要使用MATLAB进行幅度谱的分贝dB表示。

---

2程序及原理分析

clear all; clc; close all;

fs= 1000;

N=1000;

t=(0:N-1)/fs;

f1=50;f2=65.75;

x=cos(2*pi*f1*t+pi/4)+cos(2*pi*f2*t);

X=fft(x,N)/N;

Y=fftshift(X);

freq1=(-N/2:N/2-1)*fs/N;

Y1=abs(Y);

%作图

figure

pos=get(gcf,'Position');

set(gcf,'Position',[pos(1),pos(2)-1,pos(3),pos(4)-140]);

plot(freq1,Y1,'k');grid;

xlabel('频率/Hz');ylabel('幅值');

title('线性坐标幅度值');hold on

set(gcf,'color','w');

figure

pos=get(gcf,'Position');

set(gcf,'Position',[pos(1),pos(2)-1,pos(3),pos(4)-140]);

semilogy(freq1,Y1,'k');grid;

xlabel('频率/Hz');ylabel('幅值');

title('对数坐标幅度值');hold on

set(gcf,'color','w');

figure

Y_dB=20*log10(Y1);

pos=get(gcf,'Position');

set(gcf,'Position',[pos(1),pos(2)-1,pos(3),pos(4)-140]);

plot(freq1,Y_dB,'k');grid;

xlabel('频率/Hz');ylabel('幅值');

title('分贝幅值');hold on

set(gcf,'color','w');

---

3.幅度谱

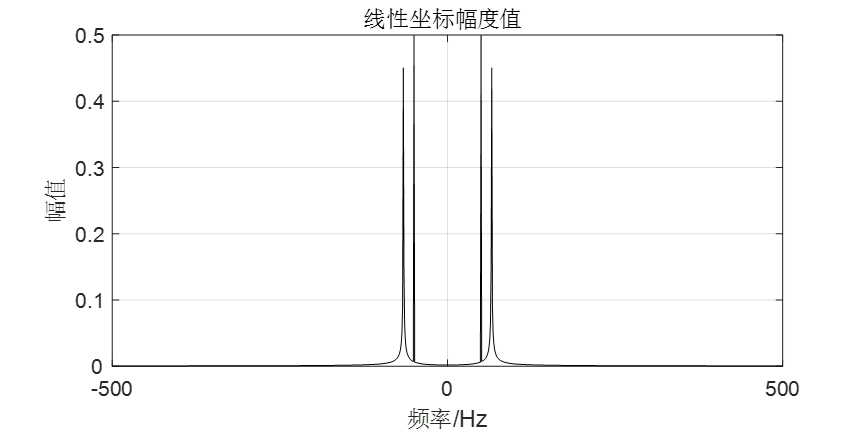

图 1 线性坐标幅度值

图 2对数坐标幅度值

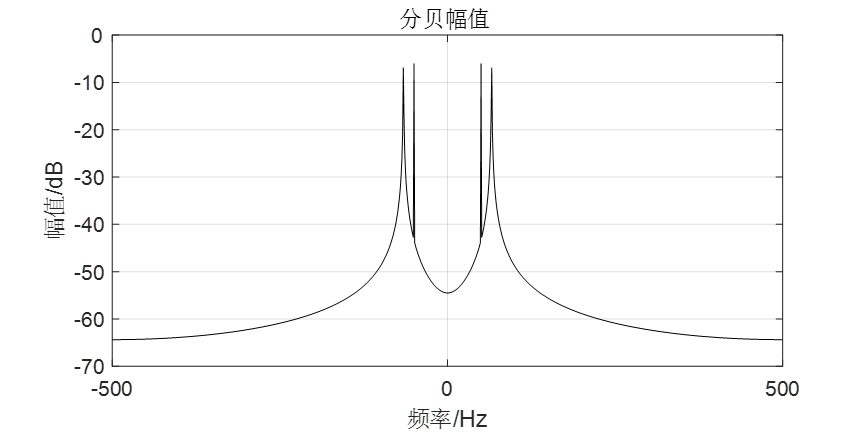

图 3分贝幅度值

对于信号x=cos(2*pi*50*t+pi/4)+cos(2*pi*62.75*t)，包括两个单音信号分别为f1 频率为50Hz,初始相位为pi/4。 f2  频率62.75Hz,初始相位为0。图1虽然峰值处很清晰，但是接近0的小信号几乎分不清大小。图2的对数形式解决了这个问题，但是每一格不等大，看着也不舒服。图3就是dB表示，我们经常频谱仪上面看到的显示的信号就是这样表示，细节和全局完美兼顾。

---

4.问题

  问题：频谱仪中能否分辨处两个频率很近的但是幅度相差很大单音信号，受哪些过程中哪些参数影响？
