RCD钳位正激变换器开关周期平均模型与小信号模型

此文章仅在CSDN发布，链接：https://blog.csdn.net/weixin_42772106/article/details/143798772

摘要：针对RCD钳位正激变换器，建立了电路开关周期平均模型并根据伏秒平衡原理计算稳态情况下输出与输入的比值，然后建立了该电路的小信号交流模型。分析了 $R_c$ 、 $D_c$ 和 $C_c$ 三个元件构成电路的作用，并分析了这些元件开路故障后，对变换器的影响。分析了电路正常工作时占空比 $d$ 的取值范围，并简要分析了当占空比 $d$ 取值较大时，该电路的不足。

本文关键词：RCD正激变换器开关周期平均模型小信号模型复位电路

参考链接：
[1] 360个人图书馆 - RCD复位电路工作原理及特点
[2] 知乎
[3] V. Wuti, et al. A Simplified Analysis and Design of an RCD Clamp Forward Converter[C] 2022 8th International Conference on Engineering, Applied Sciences, and Technology (ICEAST). Chiang Mai, Thailand, 2022. (https://ieeexplore.ieee.org/document/9826337)
[4] 徐德鸿. 电力电子系统建模及控制[M]. 机械工业出版社, 2006.

前言

本题来自中南大学电气工程专业研究生课程《2024电气学科发展专题》期末考试试卷第一题。原题如下。

第一题：针对下图所示的正激电路，现假设开关 $S_1$ 占空比为 $d$ ，理想变压器的变比为 $n : 1$ ，电路工作在CCM方式，请完成以下问题：(50分)

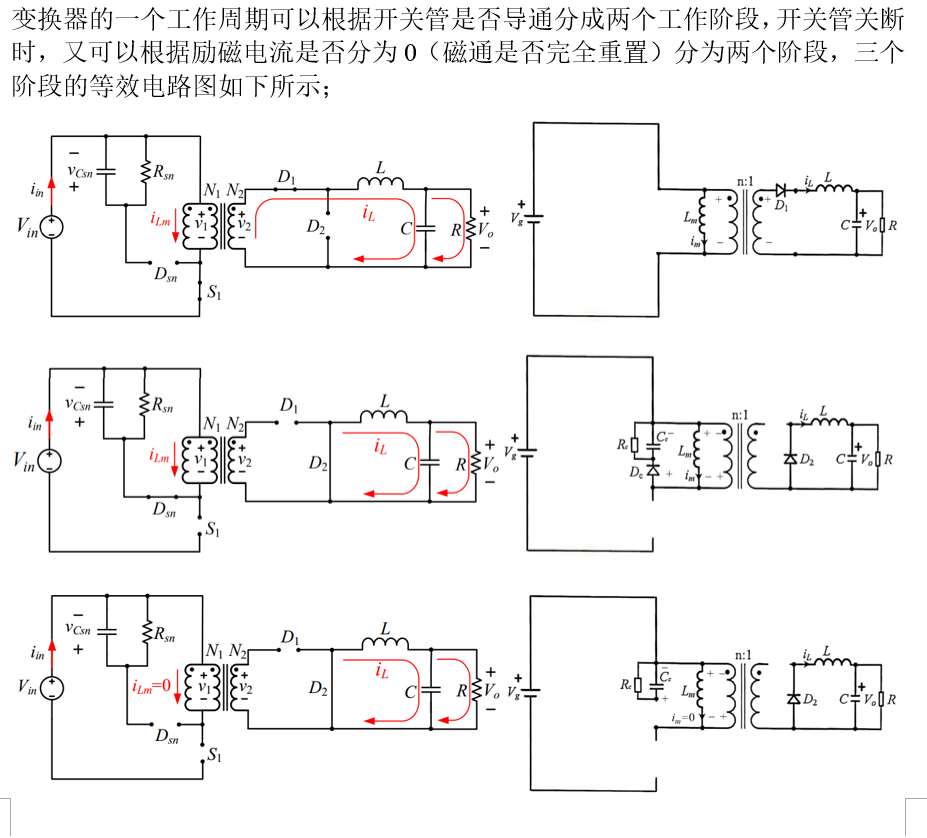

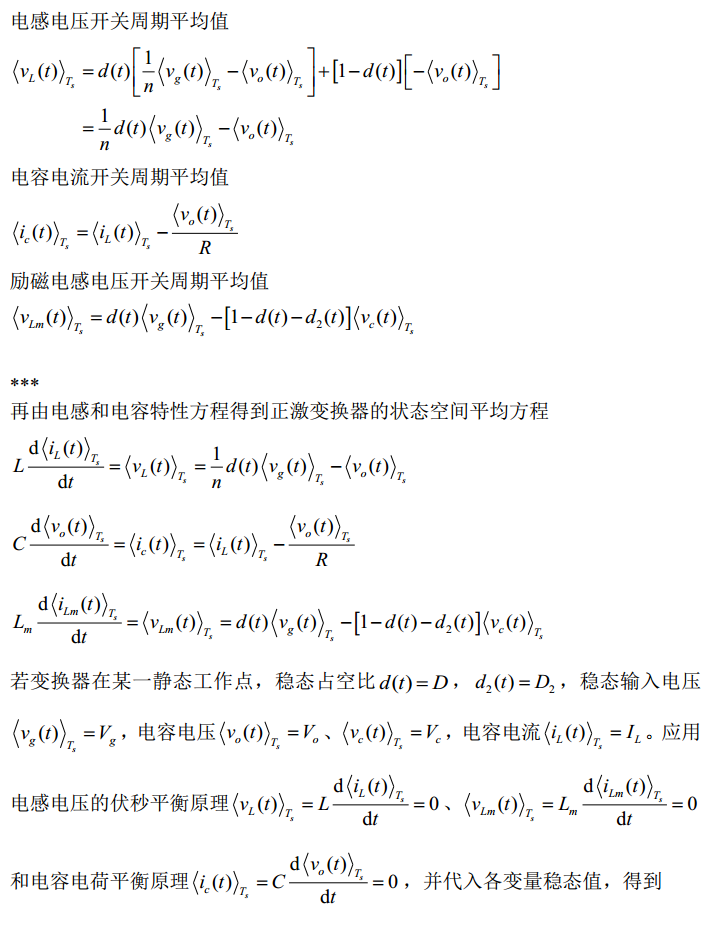

（1）请建立该电路的开关周期平均模型并根据伏秒平衡原理计算稳态情况下 $V_o$ 与 $V_g$ 的比值；(15分)

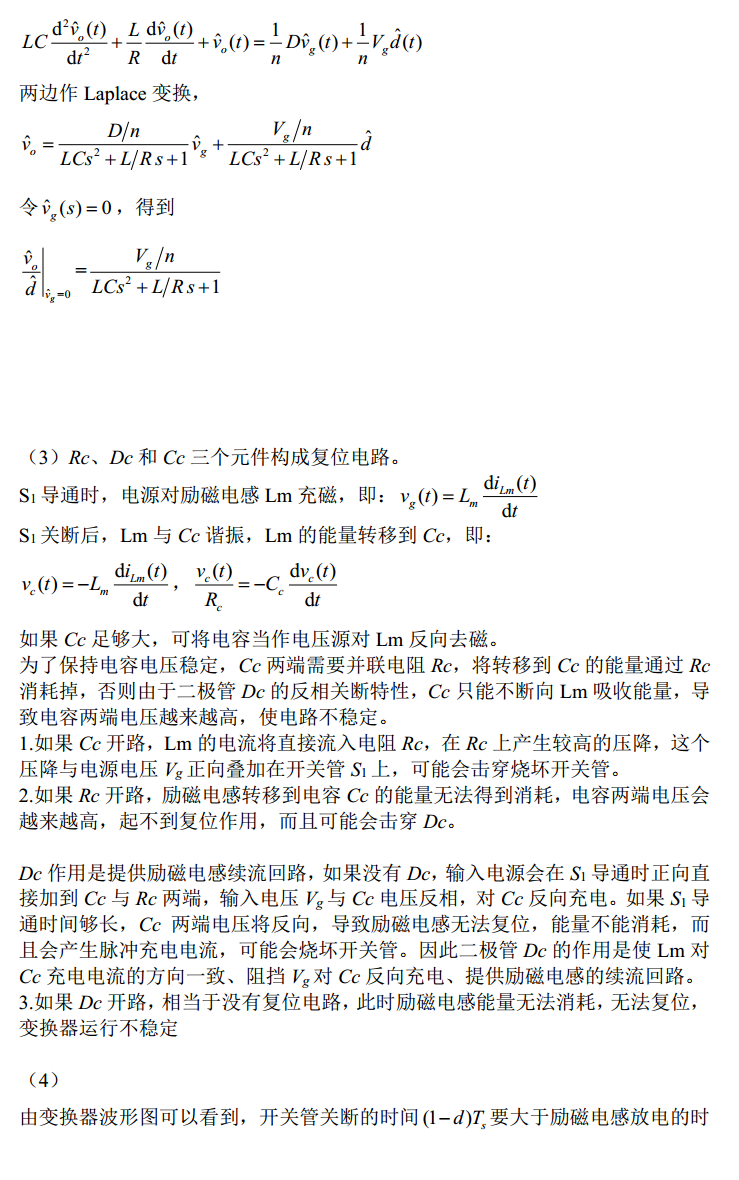

（2）请建立该电路的小信号交流模型，并求出传递函数 $\frac{\hat{V}_{o}}{\hat{d}}$ ；(10分)
（3）试分析 $R_c$ 、 $D_c$ 和 $C_c$ 三个元件构成的电路的作用；若 $R_c$ 、 $D_c$ 和 $C_c$ 其中一个元件开路后，会否影响变换器的正常运行；(10分)

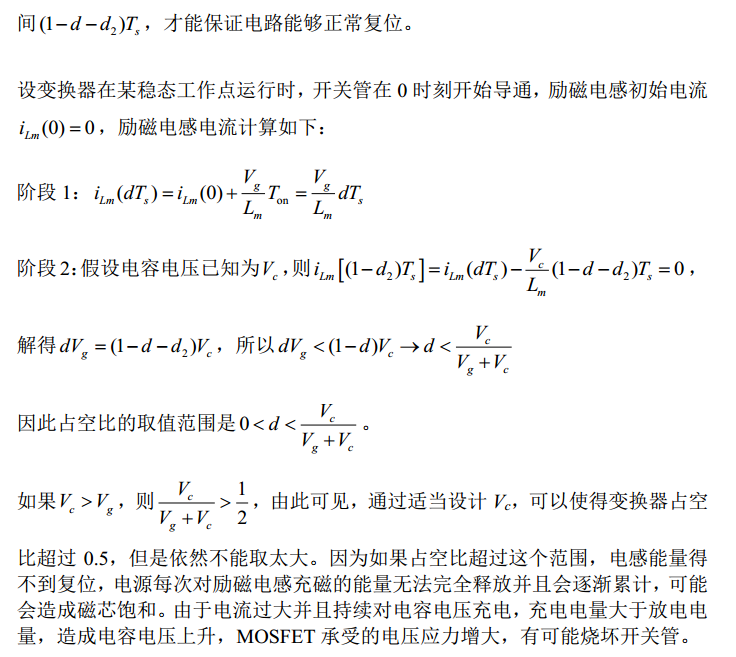

（4）请分析保证该电路正常工作时占空比 $d$ 的取值范围；并从MOSFET承受的电压应力角度分析：当占空比 $d$ 取值较大时，该电路会有什么不足。(15分)

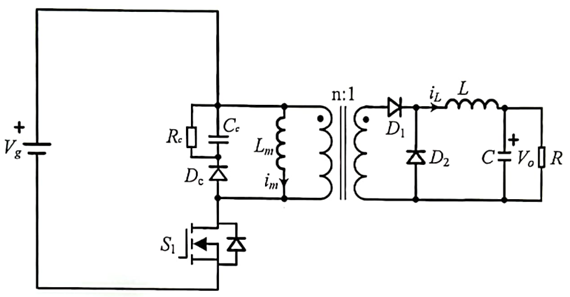

第一题图
