城市生命线管网快速建模工具：重塑城市地下脉络

一、城市管网：城市运行的生命线

城市管网犹如城市的 “经络”，是城市基础设施的重要组成部分，对城市的正常运转和居民生活起着关键作用。城市管网主要包括供水、排水、燃气、热力、电力、通信等多个系统，这些系统共同构成了城市的生命线，确保城市的正常运转和居民的基本生活需求。

城市管网的规划和建设质量直接影响到城市的运行效率、居民的生活质量以及城市的安全性。城市管网的各个系统相互配合，共同为城市的繁荣和居民的幸福生活提供保障。

二、政策推动与市场需求

国家十四五规划明确提出全面提升环境基础设施水平，推进城市污水管网全覆盖，推行地下管网数字化管理。各地住建部门积极响应，陆续发布相关目标纲要及建设改造规划。地下管网改造成为近几年城市更新的重要工作之一。

目前，以目前的改造速度，未来我国仍将每年改造 10 万公里以上地下管网。随着地级及以上城市全面开展城市体检，体检发现的管网问题将加快得以解决，涉及设计、施工、材料、设备及监测维护等多个行业。据初步测算，“十四五” 期间，全国地下管网改造投资将超过万亿，行业发展前景广阔。

从各地的具体情况来看，重庆沙坪坝区作为获得中央财政增发 1 万亿元国债专项资金支持的项目地区，排水管网基本改造完毕，正在等待验收。该工程将解决困扰周围居民多年的内涝问题，且在改造过程中，各类新技术、新材料以及管道机器人都得以大规模使用。

从全国范围来看，地下管网改造市场已有 5000 多家企业，发展速度越来越快。如在厦门，一家专门从事管道非开挖修复技术的企业，近期业务繁忙，计划 2024 年的产值会比 2023 年翻一番，新厂房也将在今年上半年开始动工建设。

城市管网改造和建设被按下 “加速键”，各地在政府工作报告、重大项目清单、一季度住建工作会议中，对今年城市管网改造和建设施工予以明确。地方层面，广东、浙江、江苏、福建、河南、山西等省份陆续明确了城市管网建设和改造的规划路线。

三、Revit 平台管网建模的不足

Revit 作为国内建筑行业建模的常用平台，在管网建模方面却存在一些明显的不足，极大地制约了客户的生产效率。

一方面，Revit 在管网建模中构件不规范。Revit 软件最初主要服务于建筑专业，近年来其族库虽然得到了很大扩展，但应用于市政给水排水后，族库就显得较为匮乏。例如，管线综合设计时常用的族，如阀门、流量计、消火栓、雨污水检查井等都需要用户自己创建。同时，Revit 软件中拥有比较全的建筑给水排水管材，如塑料材质的 UPVC 管、PE 管等。而污水处理厂的工艺管线多是钢管，软件自带的钢制管件，如弯头、三通等与现行国家标准图集并不一致。

另一方面，Revit 在管网建模中绘制不联动。在使用 Revit 画管道时，可能会出现不能自动连接的情况。比如，画完一笔后就不能连续画第二笔，可能是因为没有载入弯头族，或者没有设置默认连接件，也可能是没点左上角的连续。此外，Revit 的 “布管系统配置” 也可能出现问题，需要指定管道的 “布管系统配置”，在 “类型属性” 对话框中的 “管段和管件” 下，对零件和尺寸范围进行编辑。如果有多个作为管件的零件满足布局条件，则将使用所列出的第一个零件，还可以向上或向下移动行，以更改零件的优先级。在指定零件的尺寸范围时，“无” 表示将永远不会使用该零件，“全部” 表示将始终使用该零件。在布局后修改管件时，将尺寸范围设置成 “无” 很有用。在启用约束布管系统配置选项时，尺寸被设置成 “无” 的管件将显示在 “类型选择器” 中。

Revit 建模还存在一些其他常见错误，如构件之间重叠、模型不精确、对齐错误、材料错误、参数错误、重复的构件、面积和体积错误、未分组的构件等。这些问题在管网建模中也可能会出现，进一步影响了建模的效率和质量。

四、极智管网快速建模解决方案

（一）管网翻模

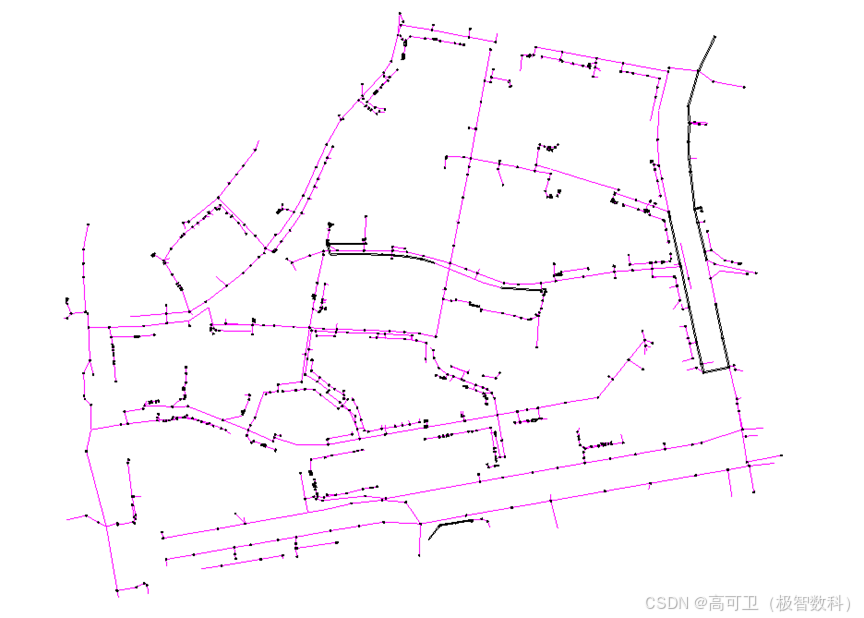

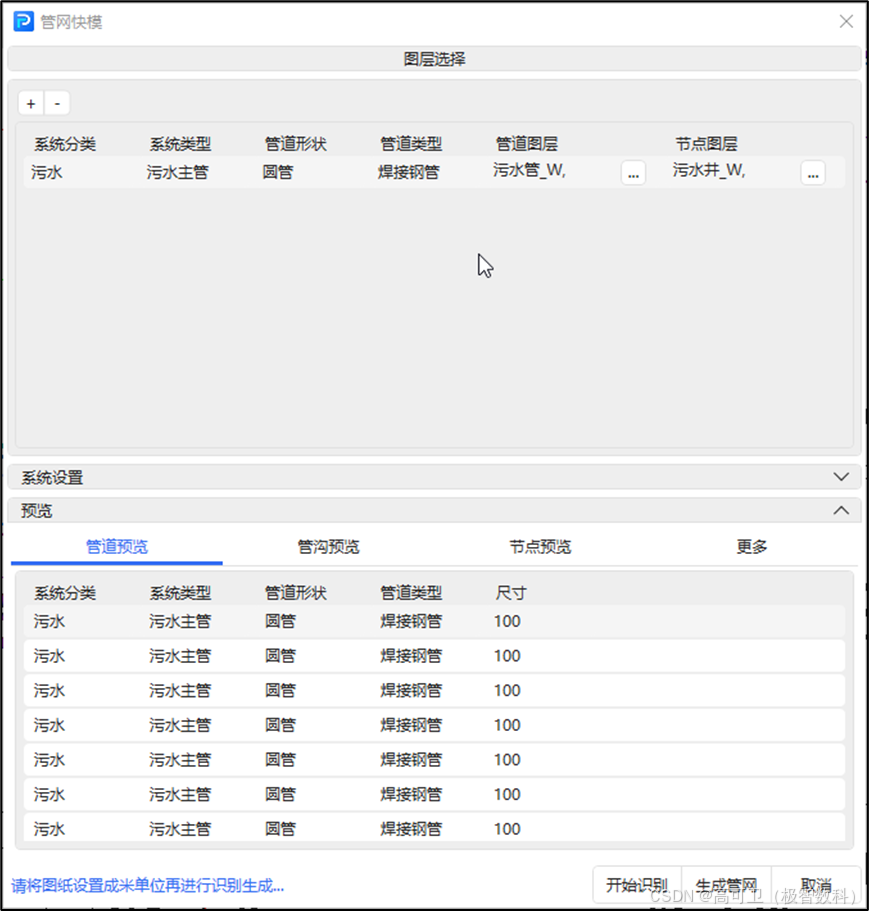

极智管网快速建模解决方案中的管网翻模功能强大且高效。程序可对多系统进行提取配置，通过分析 CAD 图纸的图层信息，精准确定平面占位。同时，解析标注文本为构件赋值，内置专业逻辑确定管道与节点的竖向连接关系。在实际操作中，用户可对识别的列表进行定位修改，快速获取 BIM 模型。例如，在处理雨水管和污水管的建模时，程序能根据不同的图层信息，准确识别管道类型，并结合标注文本中的管径信息，为管道构件进行合理赋值，确保生成的模型与实际情况高度一致。

（二）物探管网

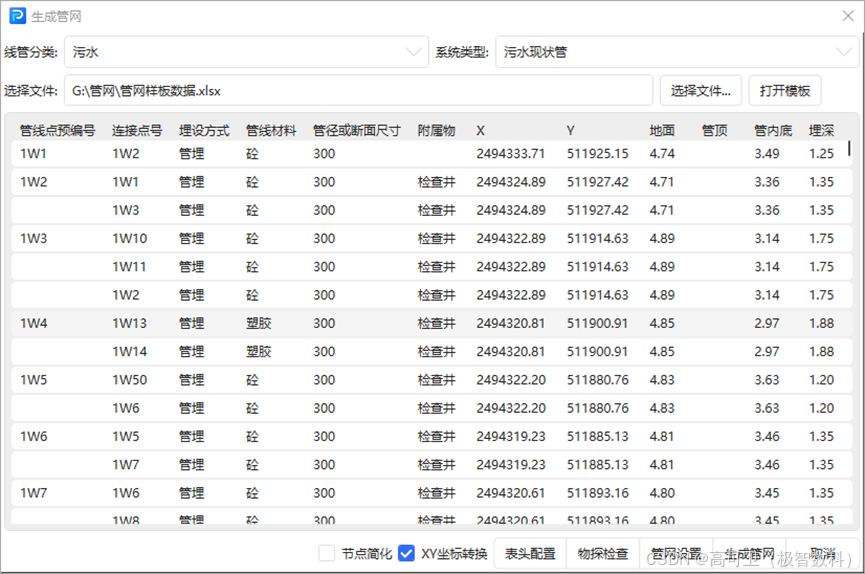

物探管网功能可读取物探数据 excel 表，对其中的数据进行深度解析。根据数据自动建立管网模型，在模型生成过程中，支持对检查井、管道的选用进行配置。生成的构件均严格按照国标图集创建，确保模型的规范性和准确性。针对物探表中可能出现的数据错误及缺失问题，程序提供了数据检查及表头配置相关功能，实现精准定位修改。例如，当读取物探数据 excel 表中的管线点预编号、埋设方式、管线材料等信息时，程序能够自动建立起符合实际情况的管网模型，如 “管线点预编号 OW2，连接点号 OW3，管理塑胶，管径 400，检查井” 等信息，通过自动选型和配置，生成高质量的管网模型。同时，若发现数据错误或缺项，用户可通过数据检查功能快速定位问题，并利用表头配置功能进行修正。

（三）交互布管

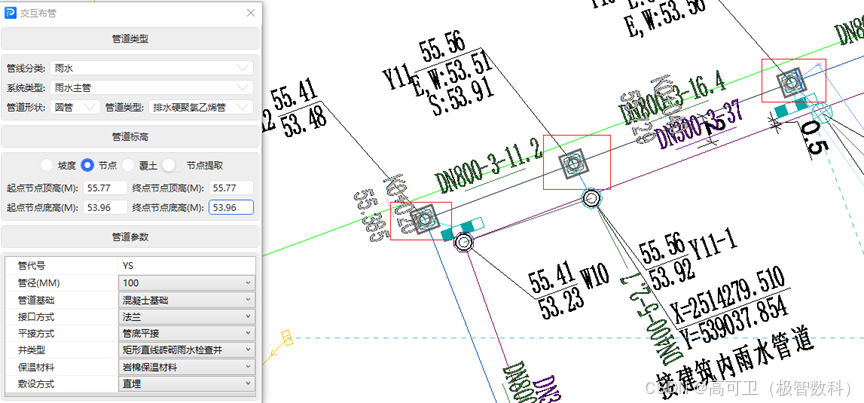

交互布管功能充分考虑了不同工况的需求，绘制界面中可切换不同的绘制方式。以污水系统为例，若建模前已有图纸标明井地面标高、井内底标高及管道规格等，可直接切换节点选项，按照图纸中标注的数据修改节点数据即可。管道标高可按照管外底井井内底平接的方式自动计算，结合边修改边绘制的机制，效率提高数十倍。这种交互设计功能相较于 revit 自带的绘制管网功能具有明显优势，能够极大地提高建模效率，满足各种复杂工况下的管网建模需求。

（四）钻孔生成

钻孔生成功能支持直接读取 mdb 文件，自动映射库中的数据生成钻孔土层、水位、标贯、取样模型。所有材质均可批量设置，满足深圳市住房和建设局关于勘察文件上传中提交钻孔模型的要求，同时满足深圳工务署和交委关于模型提交的格式及数据要求，自动解析其中的土层数据、水位数据等信息，生成符合要求的钻孔模型，为地下管网建模提供准确的地质信息支持。

（五）通用检查

通用检查功能提供了碰撞检查、坡度检查、连接检查、交叉检查、转角检查、垂距表输出等多项功能。对于模型创建和调整过程中可能出现的反坡、交叉、转角不规范等问题，均可通过检查之后进行定位查看，保证模型质量。例如，在进行重力流内底与压力流中心标高检查时，程序能够准确判断管道之间的净距是否正常，如 “雨水主管 - VS2-YS3 内底标高 50.003m，给水主管 - JS1-JS2 中线标高 48.317m，净距 1.573m，状态正常”，确保管网模型的准确性和可靠性。

（六）标注出图

标注出图功能可实现管道和节点的一键自动标注、交叉管道的竖向信息标注、自定义引出标注、节点编号标注等，并支持对标注进行全局修改和删除，为成果输出保驾护航。程序按照室外管网常用出图内容配置相关工具，确保标注的准确性和规范性，为管网建模的成果输出提供有力保障。

五、极智方案的优势与未来展望

极智管网快速建模解决方案具有显著的优势。首先，它弥补了国内 Revit 平台管线工具的空白。Revit 在管网建模方面存在构件不规范、绘制不联动等问题，极大地制约了客户的生产效率。而极智的解决方案针对这些不足，在 CAD 管网翻模、物探管网建模、钻孔数据建模等领域进行了深入研究与开发。

在管网翻模方面，可对多系统进行提取配置，精准确定平面占位，为构件赋值并确定竖向连接关系，还能对识别的列表进行定位修改，快速获取 BIM 模型。物探管网功能可读取物探数据 excel 表，自动建立管网模型，生成的构件均按国标图集创建，且能对数据错误及缺失进行检查和修正。交互布管功能可根据不同工况切换绘制方式，提高建模效率数十倍。钻孔生成功能支持读取 mdb 文件，生成符合要求的钻孔模型，满足相关部门的要求。通用检查功能提供多项检查功能，保证模型质量。标注出图功能可实现一键自动标注等，为成果输出保驾护航。

未来，极智公司将在管网层面继续发力。随着国家对地下管网改造的重视，未来我国仍将每年改造大量地下管网，行业发展前景广阔。极智将持续深入开发管网翻模、构件命名等功能，全面匹配最新政策及生产要求，为 BIM 技术在地下管网的设计、施工、运营和管理中发挥更重要的作用提供助力。
