ADS导入PDK详细步骤

所用ADS版本为ADS2022

方法一、新建工程并导入PDK

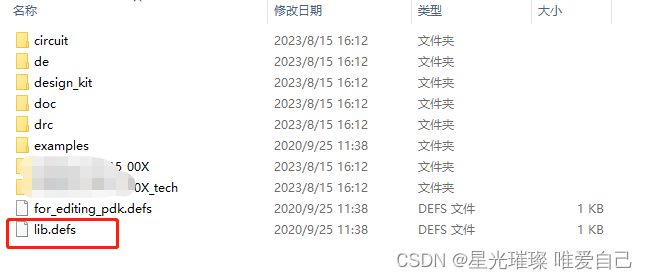

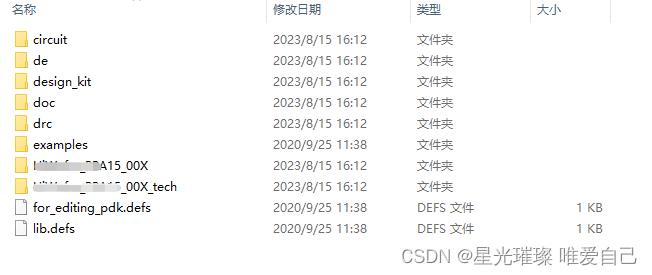

1.解压工具包，解压后的界面通常如下所示

2.打开ADS软件

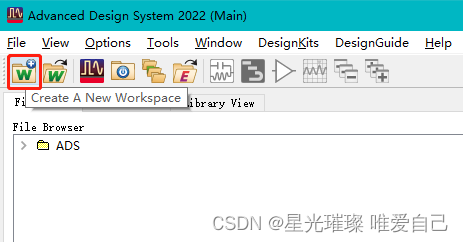

3.创建ADS工程

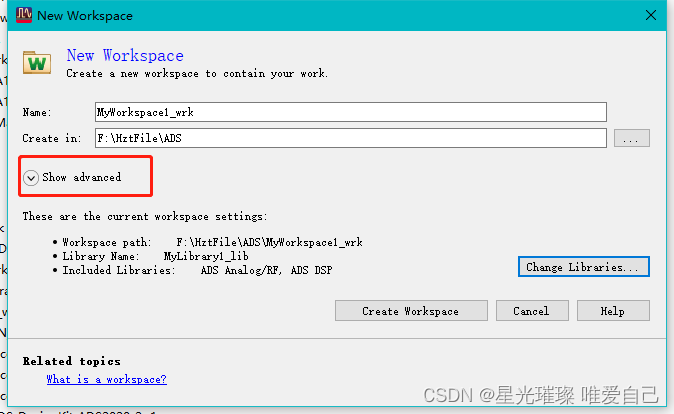

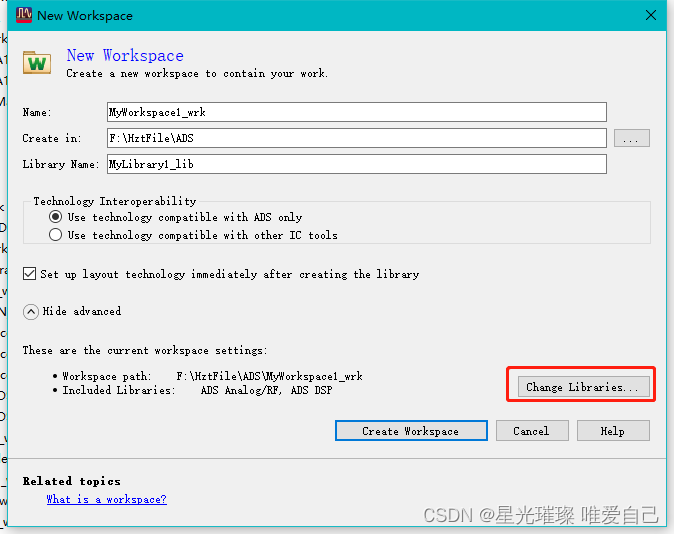

4.输入工程名称，选择工程存放的位置，点击Show advanced

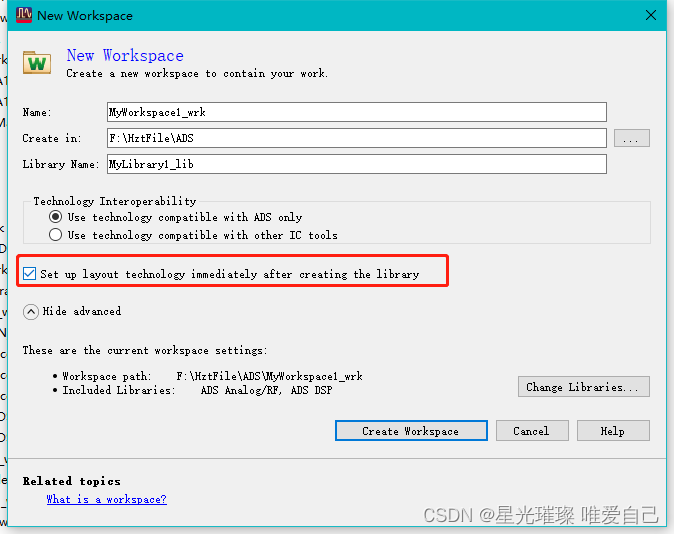

5.勾选 Set up layout technology immediately after creating the library

 6.再点击Change Libraries...

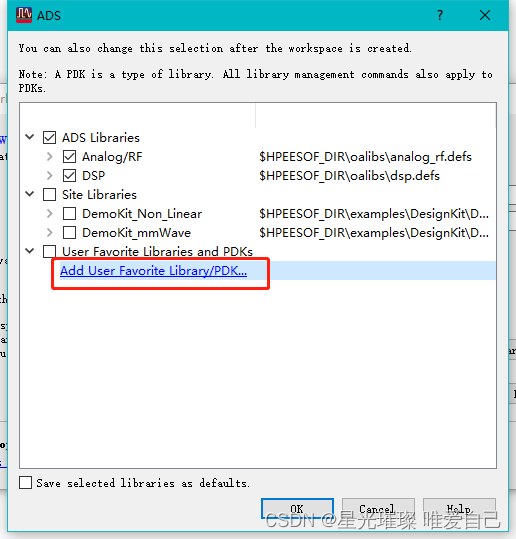

5.点击Add User Favorite Library/PDK...

6.找到并选择PDK工具包下边的lib.defs的文件，如下图

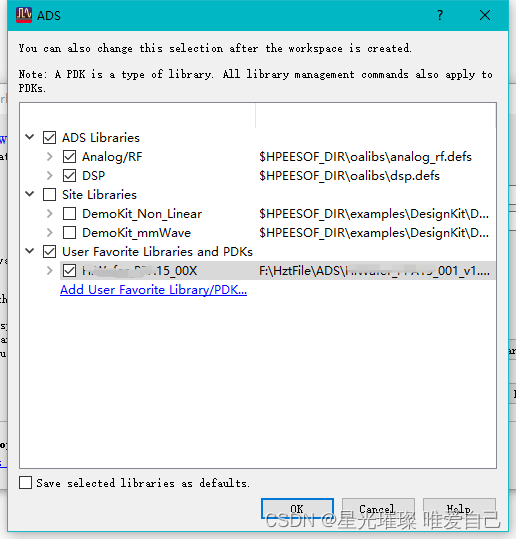

7.点击OK

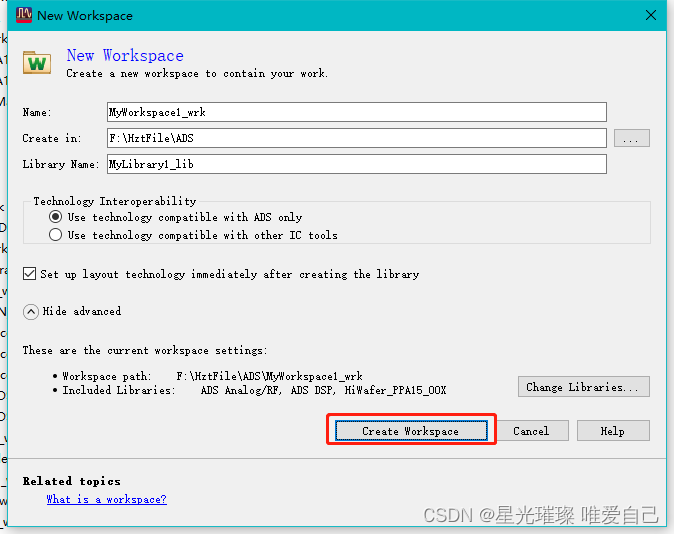

 8.点击Create Workspace



9.选择你的technology，点击OK

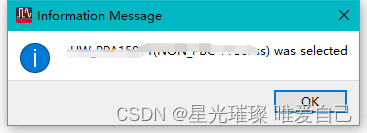

 10.弹出消息框，点击OK

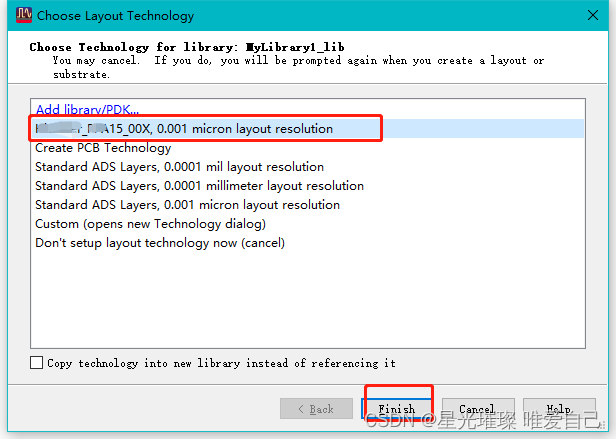

 11.选择你的Layout Technology，点击Finish

 12.这样就完成了PDK导入一个新的工程文件

 方法二、在已有的工程中添加PDK

1.打开ADS软件

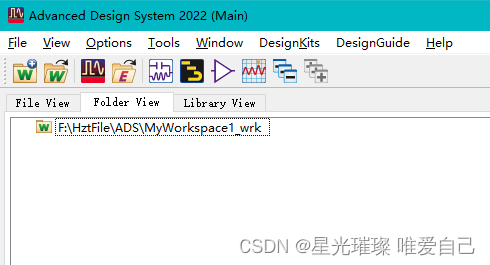

2.打开已创建好的工程文件

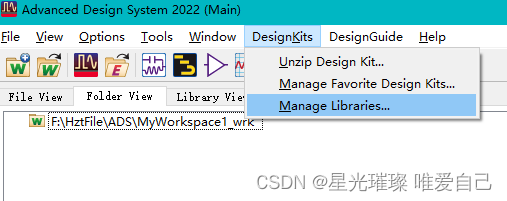

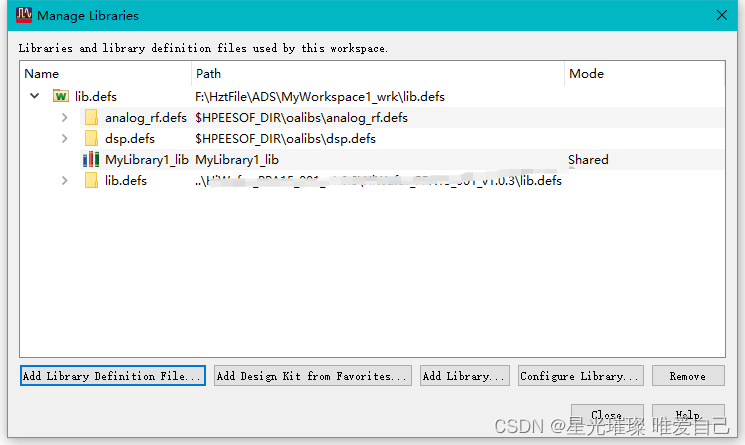

3.选择菜单栏中DesignKits ---> Manage Libraries...

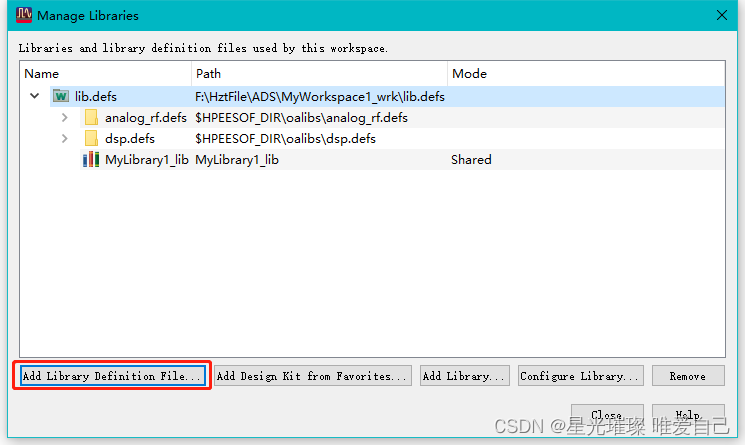

 4.点击Add Library Definition File...

5.找到并选择PDK工具包下边的lib.defs的文件，如下图

 6.选择你的technology，点击OK

 7.弹出消息框，点击OK



8.这样你的PDK就导入到工程文件中了
