【开源硬件】STM32F030R8T6系统板

【开源硬件】STM32F030R8T6系统板

---

• ✅STM32F030R8T6系统板兼容极海APM32F030R8T6

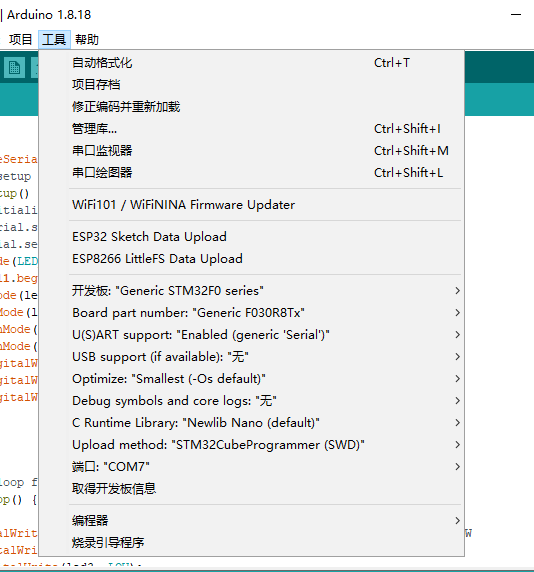

• 🔰支持stm32cubemx工程配置成STM32F030R8T6生成的MDK工程，经过Keil编译后可以直接使用ST-Link v2烧录器上传到极海APM32F030R8T6芯片当中，完全做到平替使用，无需做任何修改，同时在Arduino IDE平台也支持极海APM32F030R8T6芯片选成STM32F030R8T6来作为低成本入门学习开发使用。


• 🍁支持使用stm32CubeProgrammer串口(PA10、PA9)进行连接：


• 🚩极海APM32F030R8T6不支持通过stm32CubeProgrammer使用ST-LINK v2进行连接。（这一点测试没有成功），但是可以在Keil里面使用ST-LINK v2进行程序下载。

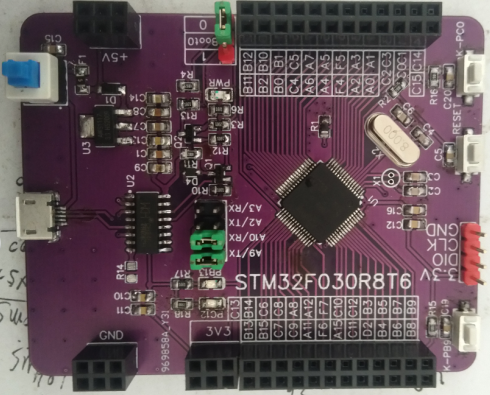

• 🌼实物图


📑开发板概述

• 🌿引出串口1：PA10、PA9；串口2： PA3、PA2共用ch340串口，可以通过跳线帽切换到其中的任意一组串口上。
• 🌿板载LED引脚：PB13、PC13
• 🌿板载按键：PC0、PB9
• 🌿带系统复位按键。
• 🌿板载提供5v和3.3v供电。
• 🌿采用microusb接口供电，带一个自锁电源控制开关。

⛳开源地址

• 📌立创eda:https://oshwhub.com/perseverance51/stm32f030r8t6-kai-fa-ban
