HAL库 STM32驱动W25QXX驱动例程

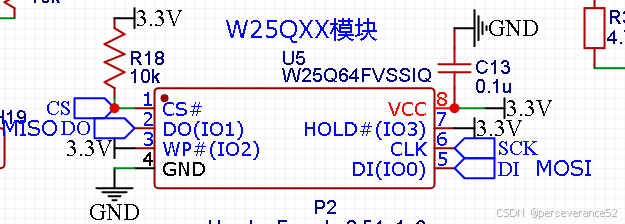

HAL库 STM32驱动W25QXX驱动例程


在这里插入图片描述

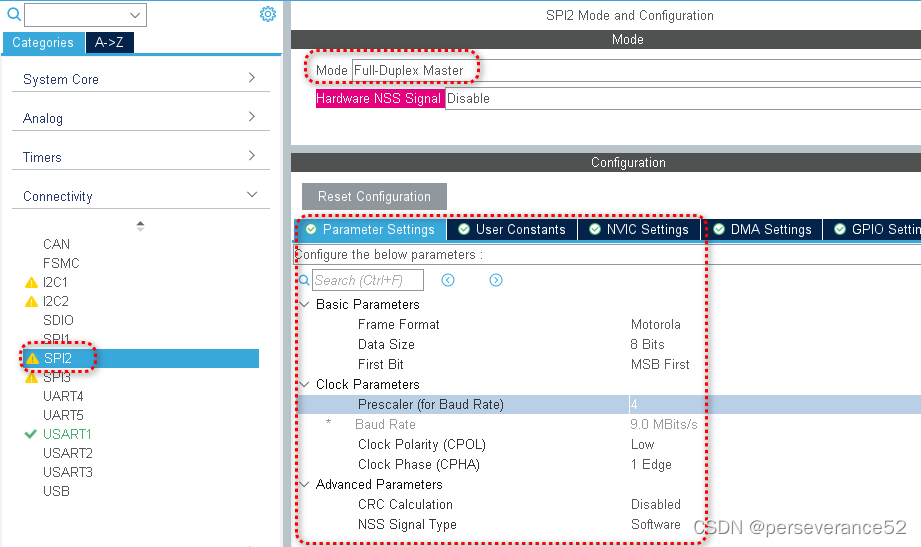

🔨spi方式配置

在这里插入图片描述

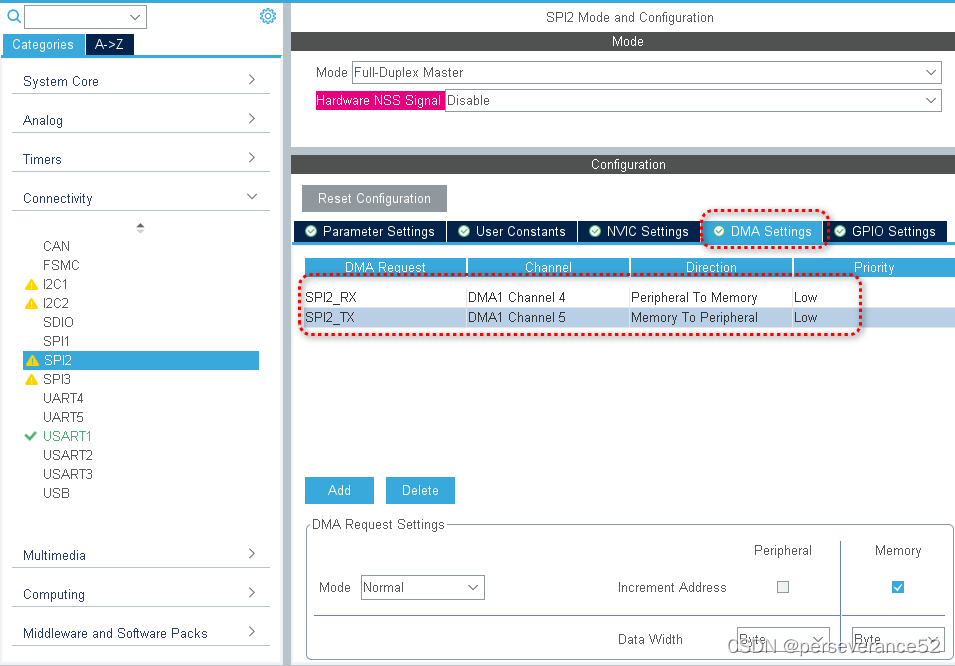

🛠SPI DMA配置

在这里插入图片描述

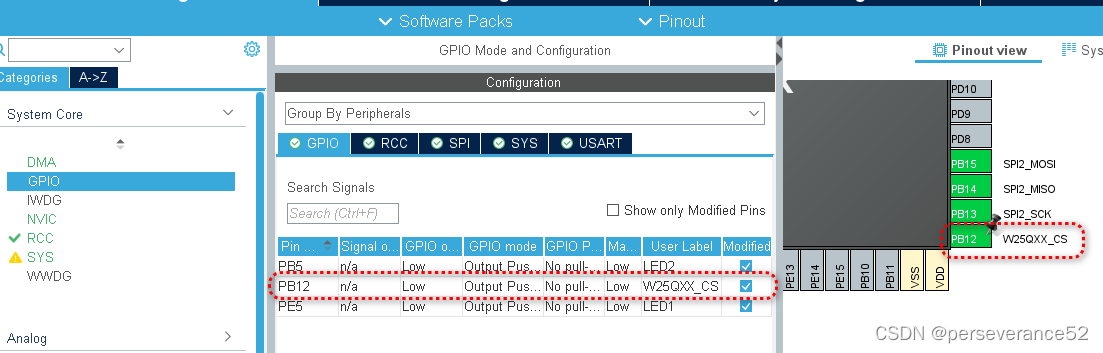

  • 🌿自定义CS引脚:
    在这里插入图片描述

⛳相关注意事项(更新内容2024-10-20)

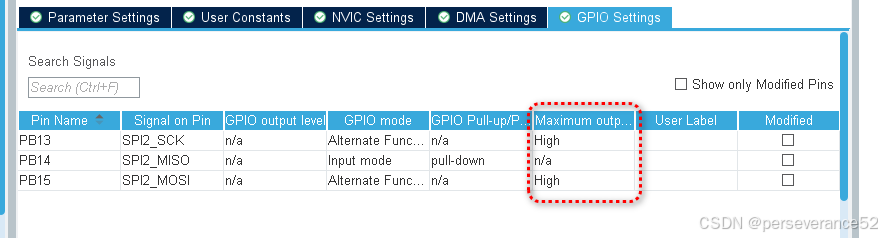

  • 🌿推荐将SPI各通讯引脚输出速度设置为高。
    在这里插入图片描述

  • 🌿推荐将CS片选信号引脚默认设置上拉。

  • 🌿半双工通信模式下:

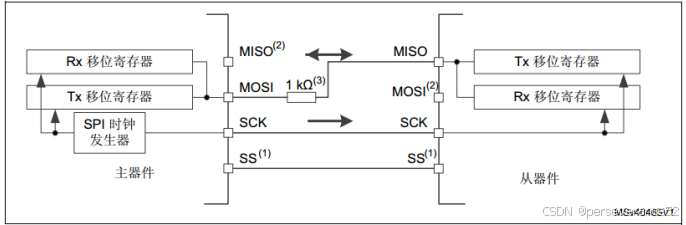

  • 🔖半双工就是同一个时刻只能为一个方向传输数据,SPI 总线的半工模式接线方式如下:
    在这里插入图片描述
  • 主器件 MOSI和从器件之间,串联一个1KΩ 的接线电阻很有必要,因为当主器件和从器件的通信方向不是同步变化时,容易出现其中一个输出低电平,另一个输出高电平,造成短路。

🛠状态寄存器修改(2024-10-20 新增)

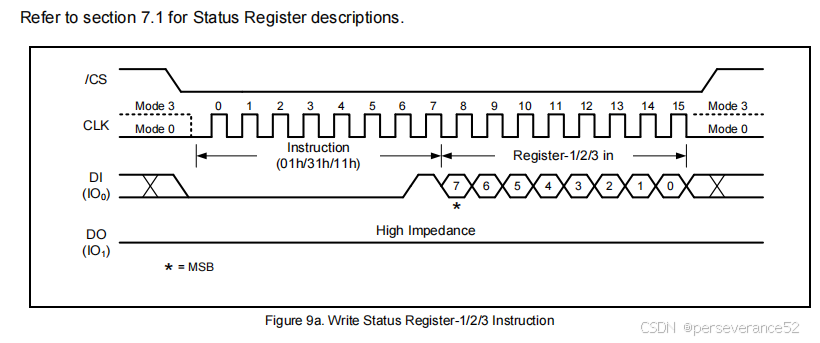

  • 🌿修改状态寄存器时序介绍:

在这里插入图片描述

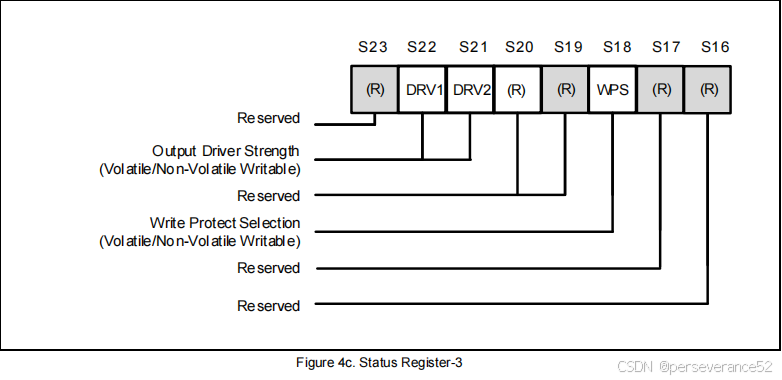

  • 🌿可以被修改的位介绍:

写入状态寄存器指令允许写入状态寄存器。可写的状态寄存器位包括:状态寄存器-1中的SEC、TB、BP[2:0];状态寄存器-2中的CMP、LB[3:1]、QE、SRL;状态寄存器-3中的DRV1、DRV0、WPS。所有其他状态寄存器位位置都是只读的,并且不受写入状态寄存器指令的影响。LB[3:1]为非易失性的OTP位,一旦设置为1,就不能清除为0。

  • 🌿修改状态寄存器指令:Write Status Register-1 (01h), Status Register-2 (31h) & Status Register-3 (11h)
  • 修改状态寄存器前,需要先发送使能命令:0x06
  • 代码实现部分:
//写W25QXX状态寄存器
//只有SPR,TB,BP2,BP1,BP0(bit 7,5,4,3,2)可以写!!!
void W25QXX_Write_SR(uint8_t CH,uint8_t status)
{
			uint8_t reg;

	W25QXX_Write_Enable();  //写使能
    W25QXX_CS_L(); //使能器件
	switch(CH)
	{
		case 1:
				reg=W25X_WriteStatusReg1;    //写状态寄存器1指令
				break;
		case 2:
				reg=W25X_WriteStatusReg2;    //写状态寄存器2指令
				break;
		case 3:
				reg=W25X_WriteStatusReg3;    //写状态寄存器3指令
				break;
		default:
				reg=W25X_WriteStatusReg1;
				break;
	}

    W25QXX_SPI_ReadWriteByte(reg);                 //发送写取状态寄存器命令
		__NOP(); __NOP();//__NOP(); __NOP();

    W25QXX_SPI_ReadWriteByte(status);               	//写入一个字节

    W25QXX_CS_H();  //取消片选
}

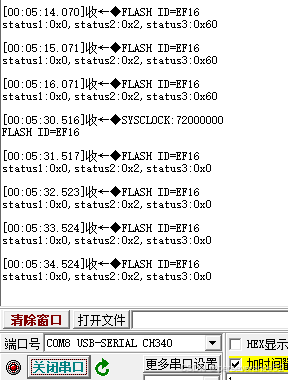

  • 🔨修改状态寄存器:3:W25QXX_Write_SR(3,0x00);(默认是0x60)
    在这里插入图片描述
    在这里插入图片描述

在这里插入图片描述

🔰SPI方式和SPI DMA方式软件驱动代码不同之处

//SPI读写一个字节
//TxData:要写入的字节
//返回值:读取到的字节
static uint8_t W25QXX_SPI_ReadWriteByte(uint8_t TxData)
{
    uint8_t RxData = 0X00;


    //	if(HAL_SPI_TransmitReceive(W25QXX_SPI_Handle, &TxData, &RxData, 1, 10) != HAL_OK)//普通方式
    if(HAL_SPI_TransmitReceive_DMA(W25QXX_SPI_Handle, &TxData, &RxData, 1) != HAL_OK) { //DMA接收和发送
        RxData = 0XFF;
    }
    return RxData;
}

📑W25QXX驱动代码

  • 📄 W25QXX.h
#ifndef __W25QXX_H
#define __W25QXX_H
/*
W25QXX ID信息
读取命令(0x90)
W25Q80的芯片ID为:0XEF13
W25Q16 的芯片ID为:0XEF14
W25Q32 的芯片ID为:0XEF15
W25Q64 的芯片ID为:0XEF16
W25Q128的芯片ID为:0XEF17
W25Q256的芯片ID为:0XEF18
W25Q512的芯片ID为:0XEF19

*/
#include <main.h>
//可以根据个人需求配置对应的硬件SPIx
#define W25QXX_SPI_Handle (&hspi2)   //使用SPI2

//W25X系列/Q系列芯片列表
//W25Q80  ID  0XEF13
//W25Q16  ID  0XEF14
//W25Q32  ID  0XEF15
//W25Q64  ID  0XEF16
//W25Q128 ID  0XEF17
#define W25Q80 	0XEF13
#define W25Q16 	0XEF14
#define W25Q32 	0XEF15
#define W25Q64 	0XEF16
#define W25Q128	0XEF17


#define W25QXX_CS_L()  HAL_GPIO_WritePin(W25QXX_CS_GPIO_Port, W25QXX_CS_Pin, GPIO_PIN_RESET)
#define W25QXX_CS_H()  HAL_GPIO_WritePin(W25QXX_CS_GPIO_Port, W25QXX_CS_Pin, GPIO_PIN_SET)


extern uint16_t W25QXX_TYPE;
extern uint32_t W25QXX_SIZE;
extern uint8_t  W25QXX_UID[8];


//
//指令表
#define W25X_WriteEnable		0x06
#define W25X_WriteDisable		0x04
#define W25X_ReadStatusReg		0x05
#define W25X_WriteStatusReg		0x01
#define W25X_ReadData			0x03
#define W25X_FastReadData		0x0B
#define W25X_FastReadDual		0x3B
#define W25X_PageProgram		0x02
#define W25X_BlockErase			0xD8
#define W25X_SectorErase		0x20
#define W25X_ChipErase			0xC7
#define W25X_PowerDown			0xB9
#define W25X_ReleasePowerDown	0xAB
#define W25X_DeviceID			0xAB
#define W25X_ManufactDeviceID	0x90
#define W25X_JedecDeviceID		0x9F

int W25QXX_Init(void);
void W25QXX_ReadUniqueID(uint8_t UID[8]);
uint16_t  W25QXX_ReadID(void);  	    		//读取FLASH ID
uint8_t	 W25QXX_ReadSR(void);        		//读取状态寄存器
void W25QXX_Write_SR(uint8_t sr);  			//写状态寄存器
void W25QXX_Write_Enable(void);  		//写使能
void W25QXX_Write_Disable(void);		//写保护
void W25QXX_Write_NoCheck(uint8_t* pBuffer,uint32_t WriteAddr,uint16_t NumByteToWrite);
void W25QXX_Read(uint8_t* pBuffer,uint32_t ReadAddr,uint16_t NumByteToRead);   //读取flash
void W25QXX_Write(uint8_t* pBuffer,uint32_t WriteAddr,uint16_t NumByteToWrite);//写入flash
void W25QXX_Erase_Chip(void);    	  	//整片擦除
void W25QXX_Erase_Sector(uint32_t Dst_Addr);	//扇区擦除
void W25QXX_Wait_Busy(void);           	//等待空闲
void W25QXX_PowerDown(void);        	//进入掉电模式
void W25QXX_WAKEUP(void);				//唤醒
uint32_t W25QXX_ReadCapacity(void);

#endif


  • 📝W25Qxx.c

/**
 * @file  w25Qxx.c
 *
 * @brief Create by AnKun on 2020/6/18
 *
 */

#include "W25QXX.h"
#include "spi.h"

uint16_t W25QXX_TYPE = 0;
uint32_t W25QXX_SIZE = 0;
uint8_t W25QXX_UID[8];

static void delay_us(uint32_t us)
{
    uint32_t delay = (HAL_RCC_GetHCLKFreq() / 4000000 * us);
    while(delay--) {
        ;
    }
}

//SPI读写一个字节
//TxData:要写入的字节
//返回值:读取到的字节
static uint8_t W25QXX_SPI_ReadWriteByte(uint8_t TxData)
{
    uint8_t RxData = 0X00;


    //	if(HAL_SPI_TransmitReceive(W25QXX_SPI_Handle, &TxData, &RxData, 1, 10) != HAL_OK)//普通方式
    if(HAL_SPI_TransmitReceive_DMA(W25QXX_SPI_Handle, &TxData, &RxData, 1) != HAL_OK) { //DMA接收和发送
        RxData = 0XFF;
    }
    return RxData;
}

//4Kbytes为一个Sector
//16个扇区为1个Block
//W25Q128
//容量为16M字节,共有128个Block,4096个Sector

//初始化SPI FLASH的IO口
int W25QXX_Init(void)
{
    MX_SPI2_Init();//SPI2初始化
    W25QXX_CS_L(); /* 拉低选中 */
    W25QXX_SPI_ReadWriteByte(0XFF);
    W25QXX_CS_H(); /* 拉高取消 */
    W25QXX_TYPE = W25QXX_ReadID(); // 读取FLASH ID.
    W25QXX_SIZE = W25QXX_ReadCapacity(); // 读取容量
    W25QXX_ReadUniqueID(W25QXX_UID); // 读取唯一ID
    if((W25QXX_TYPE & 0XEF00) != 0XEF00) {
        return -1;
    }
    return 0;
}

//读取W25QXX的状态寄存器
//BIT7  6   5   4   3   2   1   0
//SPR   RV  TB BP2 BP1 BP0 WEL BUSY
//SPR:默认0,状态寄存器保护位,配合WP使用
//TB,BP2,BP1,BP0:FLASH区域写保护设置
//WEL:写使能锁定
//BUSY:忙标记位(1,忙;0,空闲)
//默认:0x00
uint8_t W25QXX_ReadSR(void)
{
    uint8_t byte = 0;
    W25QXX_CS_L(); //使能器件
    W25QXX_SPI_ReadWriteByte(W25X_ReadStatusReg); //发送读取状态寄存器命令
    byte = W25QXX_SPI_ReadWriteByte(0Xff); //读取一个字节
    W25QXX_CS_H(); //取消片选
    return byte;
}
//写W25QXX状态寄存器
//只有SPR,TB,BP2,BP1,BP0(bit 7,5,4,3,2)可以写!!!
void W25QXX_Write_SR(uint8_t sr)
{
    W25QXX_CS_L(); //使能器件
    W25QXX_SPI_ReadWriteByte(W25X_WriteStatusReg); //发送写取状态寄存器命令
    W25QXX_SPI_ReadWriteByte(sr);	//写入一个字节
    W25QXX_CS_H(); //取消片选
}
//W25QXX写使能
//将WEL置位
void W25QXX_Write_Enable(void)
{
    W25QXX_CS_L(); //使能器件
    W25QXX_SPI_ReadWriteByte(W25X_WriteEnable);	//发送写使能
    W25QXX_CS_H(); //取消片选
}
//W25QXX写禁止
//将WEL清零
void W25QXX_Write_Disable(void)
{
    W25QXX_CS_L(); //使能器件
    W25QXX_SPI_ReadWriteByte(W25X_WriteDisable); //发送写禁止指令
    W25QXX_CS_H(); //取消片选
}
//读取芯片ID
//返回值如下:
//0XEF13,表示芯片型号为W25Q80
//0XEF14,表示芯片型号为W25Q16
//0XEF15,表示芯片型号为W25Q32
//0XEF16,表示芯片型号为W25Q64
//0XEF17,表示芯片型号为W25Q128
uint16_t W25QXX_ReadID(void)
{
    uint16_t Temp = 0;
    W25QXX_CS_L();
    W25QXX_SPI_ReadWriteByte(0x90); //发送读取ID命令
    W25QXX_SPI_ReadWriteByte(0x00);
    W25QXX_SPI_ReadWriteByte(0x00);
    W25QXX_SPI_ReadWriteByte(0x00);
    Temp |= W25QXX_SPI_ReadWriteByte(0xFF) << 8;
    Temp |= W25QXX_SPI_ReadWriteByte(0xFF);
    W25QXX_CS_H();
    return Temp;
}

uint32_t W25QXX_ReadCapacity(void)
{
    int i = 0;
    uint8_t arr[4] = {0, 0, 0, 0};
    W25QXX_CS_L();
    W25QXX_SPI_ReadWriteByte(0x5A);
    W25QXX_SPI_ReadWriteByte(0x00);
    W25QXX_SPI_ReadWriteByte(0x00);
    W25QXX_SPI_ReadWriteByte(0x84);
    W25QXX_SPI_ReadWriteByte(0x00);
    for(i = 0; i < sizeof(arr); i++) {
        arr[i] = W25QXX_SPI_ReadWriteByte(0xFF);
    }
    W25QXX_CS_H();
    return ((((*(uint32_t *)arr)) + 1) >> 3);
}

void W25QXX_ReadUniqueID(uint8_t UID[8])
{
    int i = 0;
    W25QXX_CS_L();
    W25QXX_SPI_ReadWriteByte(0x4B);
    W25QXX_SPI_ReadWriteByte(0x00);
    W25QXX_SPI_ReadWriteByte(0x00);
    W25QXX_SPI_ReadWriteByte(0x00);
    W25QXX_SPI_ReadWriteByte(0x00);
    for(i = 0; i < 8; i++) {
        UID[i] = W25QXX_SPI_ReadWriteByte(0xFF);
    }
    W25QXX_CS_H();
}

//读取SPI FLASH
//在指定地址开始读取指定长度的数据
//pBuffer:数据存储区
//ReadAddr:开始读取的地址(24bit)
//NumByteToRead:要读取的字节数(最大65535)
void W25QXX_Read(uint8_t *pBuffer, uint32_t ReadAddr, uint16_t NumByteToRead)
{
    uint16_t i;
    W25QXX_CS_L(); //使能器件
    W25QXX_SPI_ReadWriteByte(W25X_ReadData);	//发送读取命令
    W25QXX_SPI_ReadWriteByte((uint8_t)((ReadAddr) >> 16));	//发送24bit地址
    W25QXX_SPI_ReadWriteByte((uint8_t)((ReadAddr) >> 8));
    W25QXX_SPI_ReadWriteByte((uint8_t)ReadAddr);
    for(i = 0; i < NumByteToRead; i++) {
        pBuffer[i] = W25QXX_SPI_ReadWriteByte(0XFF);	//循环读数
    }
    W25QXX_CS_H();
}
//SPI在一页(0~65535)内写入少于256个字节的数据
//在指定地址开始写入最大256字节的数据
//pBuffer:数据存储区
//WriteAddr:开始写入的地址(24bit)
//NumByteToWrite:要写入的字节数(最大256),该数不应该超过该页的剩余字节数!!!
void W25QXX_Write_Page(uint8_t *pBuffer, uint32_t WriteAddr, uint16_t NumByteToWrite)
{
    uint16_t i;
    W25QXX_Write_Enable();	//SET WEL
    W25QXX_CS_L(); //使能器件
    W25QXX_SPI_ReadWriteByte(W25X_PageProgram);	//发送写页命令
    W25QXX_SPI_ReadWriteByte((uint8_t)((WriteAddr) >> 16));	//发送24bit地址
    W25QXX_SPI_ReadWriteByte((uint8_t)((WriteAddr) >> 8));
    W25QXX_SPI_ReadWriteByte((uint8_t)WriteAddr);
    for(i = 0; i < NumByteToWrite; i++)
        W25QXX_SPI_ReadWriteByte(pBuffer[i]); //循环写数
    W25QXX_CS_H(); //取消片选
    W25QXX_Wait_Busy();	//等待写入结束
}
//无检验写SPI FLASH
//必须确保所写的地址范围内的数据全部为0XFF,否则在非0XFF处写入的数据将失败!
//具有自动换页功能
//在指定地址开始写入指定长度的数据,但是要确保地址不越界!
//pBuffer:数据存储区
//WriteAddr:开始写入的地址(24bit)
//NumByteToWrite:要写入的字节数(最大65535)
//CHECK OK
void W25QXX_Write_NoCheck(uint8_t *pBuffer, uint32_t WriteAddr, uint16_t NumByteToWrite)
{
    uint16_t pageremain;
    pageremain = 256 - WriteAddr % 256; //单页剩余的字节数
    if(NumByteToWrite <= pageremain)
        pageremain = NumByteToWrite; //不大于256个字节
    while(1) {
        W25QXX_Write_Page(pBuffer, WriteAddr, pageremain);
        if(NumByteToWrite == pageremain)
            break; //写入结束了
        else { //NumByteToWrite>pageremain
            pBuffer += pageremain;
            WriteAddr += pageremain;

            NumByteToWrite -= pageremain; //减去已经写入了的字节数
            if(NumByteToWrite > 256)
                pageremain = 256; //一次可以写入256个字节
            else
                pageremain = NumByteToWrite; //不够256个字节了
        }
    };
}
//写SPI FLASH
//在指定地址开始写入指定长度的数据
//该函数带擦除操作!
//pBuffer:数据存储区
//WriteAddr:开始写入的地址(24bit)
//NumByteToWrite:要写入的字节数(最大65535)
uint8_t W25QXX_BUFFER[4096];
void W25QXX_Write(uint8_t *pBuffer, uint32_t WriteAddr, uint16_t NumByteToWrite)
{
    uint32_t secpos;
    uint16_t secoff;
    uint16_t secremain;
    uint16_t i;
    uint8_t *W25QXX_BUF;
    W25QXX_BUF = W25QXX_BUFFER;
    secpos = WriteAddr / 4096; //扇区地址
    secoff = WriteAddr % 4096; //在扇区内的偏移
    secremain = 4096 - secoff; //扇区剩余空间大小
    if(NumByteToWrite <= secremain)
        secremain = NumByteToWrite; //不大于4096个字节
    while(1) {
        W25QXX_Read(W25QXX_BUF, secpos * 4096, 4096); //读出整个扇区的内容
        for(i = 0; i < secremain; i++) { //校验数据
            if(W25QXX_BUF[secoff + i] != 0XFF)
                break; //需要擦除
        }
        if(i < secremain) { //需要擦除
            W25QXX_Erase_Sector(secpos);	//擦除这个扇区
            for(i = 0; i < secremain; i++) {	//复制
                W25QXX_BUF[i + secoff] = pBuffer[i];
            }
            W25QXX_Write_NoCheck(W25QXX_BUF, secpos * 4096, 4096);	//写入整个扇区

        } else
            W25QXX_Write_NoCheck(pBuffer, WriteAddr, secremain); //写已经擦除了的,直接写入扇区剩余区间.
        if(NumByteToWrite == secremain)
            break; //写入结束了
        else { //写入未结束
            secpos++; //扇区地址增1
            secoff = 0; //偏移位置为0

            pBuffer += secremain;	//指针偏移
            WriteAddr += secremain;	//写地址偏移
            NumByteToWrite -= secremain;	//字节数递减
            if(NumByteToWrite > 4096)
                secremain = 4096;	//下一个扇区还是写不完
            else
                secremain = NumByteToWrite;	//下一个扇区可以写完了
        }
    };
}

//擦除整个芯片
//等待时间超长...
void W25QXX_Erase_Chip(void)
{
    W25QXX_Write_Enable();	//SET WEL
    W25QXX_Wait_Busy();
    W25QXX_CS_L(); //使能器件
    W25QXX_SPI_ReadWriteByte(W25X_ChipErase);	//发送片擦除命令
    W25QXX_CS_H(); //取消片选
    W25QXX_Wait_Busy();	//等待芯片擦除结束
}
//擦除一个扇区
//Dst_Addr:扇区地址 根据实际容量设置
//擦除一个山区的最少时间:150ms
void W25QXX_Erase_Sector(uint32_t Dst_Addr)
{
    //监视falsh擦除情况,测试用
    Dst_Addr *= 4096;
    W25QXX_Write_Enable();	//SET WEL
    W25QXX_Wait_Busy();
    W25QXX_CS_L(); //使能器件
    W25QXX_SPI_ReadWriteByte(W25X_SectorErase);	//发送扇区擦除指令
    W25QXX_SPI_ReadWriteByte((uint8_t)((Dst_Addr) >> 16));	//发送24bit地址
    W25QXX_SPI_ReadWriteByte((uint8_t)((Dst_Addr) >> 8));
    W25QXX_SPI_ReadWriteByte((uint8_t)Dst_Addr);
    W25QXX_CS_H(); //取消片选
    W25QXX_Wait_Busy();	//等待擦除完成
}
//等待空闲
void W25QXX_Wait_Busy(void)
{
    while((W25QXX_ReadSR() & 0x01) == 0x01);	// 等待BUSY位清空
}
//进入掉电模式
void W25QXX_PowerDown(void)
{
    W25QXX_CS_L(); //使能器件
    W25QXX_SPI_ReadWriteByte(W25X_PowerDown); //发送掉电命令
    W25QXX_CS_H(); //取消片选
    delay_us(3); //等待TPD
}
//唤醒
void W25QXX_WAKEUP(void)
{
    W25QXX_CS_L(); //使能器件
    W25QXX_SPI_ReadWriteByte(W25X_ReleasePowerDown); // send W25X_PowerDown command 0xAB
    W25QXX_CS_H(); //取消片选
    delay_us(3);	//等待TRES1
}


  • 📝测试代码
int main(void)
{
  /* USER CODE BEGIN 1 */
    uint32_t USART_TIMER ;
  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  MX_DMA_Init();
  MX_SPI2_Init();
  MX_USART1_UART_Init();
  /* USER CODE BEGIN 2 */
    USART_TIMER = HAL_GetTick();
    printf("SYSCLOCK:%d\r\n", HAL_RCC_GetSysClockFreq()); //HAL_RCC_GetHCLKFreq
    W25QXX_Init();
    printf("FLASH ID=%X\r\n", W25QXX_ReadID());
		HAL_Delay(1000);
  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
    while(1) {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
        if(HAL_GetTick() - USART_TIMER > 1000) {
            USART_TIMER = HAL_GetTick();
            HAL_GPIO_TogglePin(LED1_GPIO_Port, LED1_Pin);
					printf("FLASH ID=%X HCLKFreq:%d\r\n", W25QXX_ReadID(),(uint32_t)HAL_RCC_GetHCLKFreq());
        }
    }
  /* USER CODE END 3 */
}

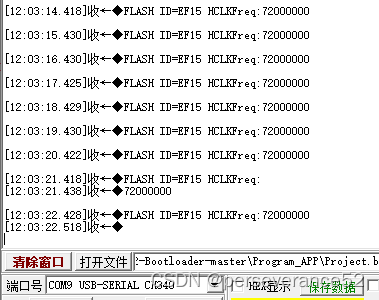

  • 串口打印:
    在这里插入图片描述

📚程序源码

  • 🌿SPI方式:
链接:https://pan.baidu.com/s/1nNLn-v1OdynznLA2m6hDxg?pwd=ilml
提取码:ilml
  • 🌿SPI DMA方式
链接:https://pan.baidu.com/s/1acqzZIN4ZNv4DQm7kcVu1w?pwd=ircb
提取码:ircb
这个错误是由于无法连接到本地主机的10248端口导致的。这个端口通常是kubelet进程监听的端口,用于健康检查。出现这个错误可能是由于kubelet进程没有正确启动或者配置错误导致的。 解决这个问题的方法是检查kubelet进程的状态和配置。你可以按照以下步骤进行操作: 1. 检查kubelet进程是否正在运行。你可以使用以下命令检查kubelet进程的状态: ```shell systemctl status kubelet ``` 如果kubelet进程没有运行,你可以使用以下命令启动它: ```shell systemctl start kubelet ``` 2. 检查kubelet的配置文件。你可以使用以下命令查看kubelet的配置文件路径: ```shell kubelet --kubeconfig /etc/kubernetes/kubelet.conf --config /var/lib/kubelet/config.yaml --bootstrap-kubeconfig /etc/kubernetes/bootstrap-kubelet.conf config view ``` 确保配置文件中的端口号和地址正确,并且与你的环境相匹配。 3. 检查网络连接。你可以使用以下命令检查是否可以连接到localhost10248端口: ```shell curl -sSL http://localhost:10248/healthz ``` 如果无法连接,请确保端口没有被防火墙或其他网络配置阻止。 4. 检查docker的配置。有时候,kubelet进程依赖于docker进程。你可以按照以下步骤检查docker的配置: - 创建/etc/docker目录: ```shell sudo mkdir /etc/docker ``` - 编辑/etc/docker/daemon.json文件,并添加以下内容: ```json { "exec-opts": ["native.cgroupdriver=systemd"], "log-driver": "json-file", "log-opts": { "max-size": "100m" }, "storage-driver": "overlay2", "storage-opts": [ "overlay2.override_kernel_check=true" ], "registry-mirrors": ["https://tdhp06eh.mirror.aliyuncs.com"] } ``` - 重启docker进程: ```shell systemctl restart docker ``` 请注意,以上步骤是一种常见的解决方法,但具体解决方法可能因环境而异。如果以上步骤无法解决问题,请提供更多的错误信息和环境配置,以便我们能够更好地帮助你。
评论
添加红包

请填写红包祝福语或标题

红包个数最小为10个

红包金额最低5元

当前余额3.43前往充值 >
需支付:10.00
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明:

1.余额是钱包充值的虚拟货币,按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载,可以购买VIP、付费专栏及课程。

余额充值
