基于NE555制作雾化加湿器

基于NE555制作雾化加湿器

---

• 🌼实物制作图：（只焊接了2路，进行功能验证）


• 📺演示效果：


• 🍁原理图：


• 🎉其他方案：基于专用加湿器芯片：富满FM8118 ，输出108K频率。（https://offer-product.oss-cn-beijing.aliyuncs.com/product/offer/attachment/3472040625/file/subPdf_653241_300411_20230902-172659944.pdf）

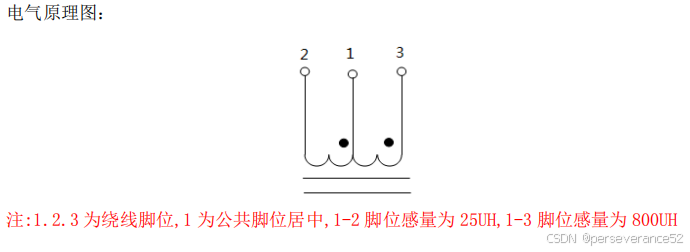

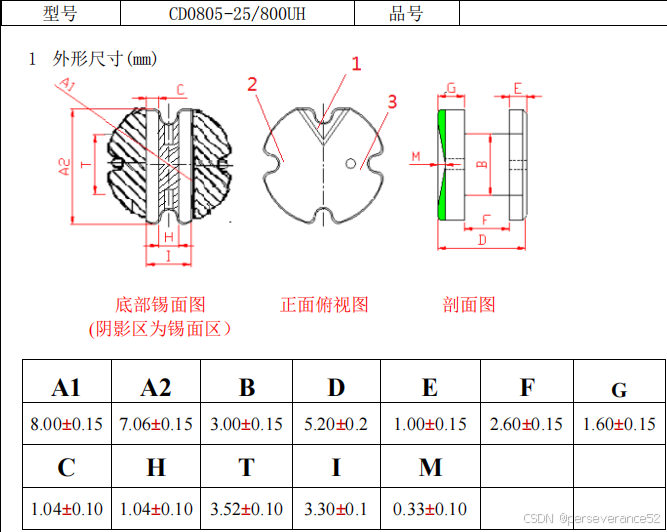

• 🔖富满FM8118需要用到三角贴片升压电感CD0805/CD75-25:800uH - 600uH


-🌿 核心元件：加湿器微孔雾化片（钢片压电陶瓷喷雾头），工作频率：108-113KHz

🛠制作说明

• 🌿基于NE555制作，供电电压:12V;在升压电感采用220uH情况下，如果低于8V几乎不产生雾化水蒸气，推荐选择12V供电，NE555的供电电压：4.5V - 16V。
• 🌿电感采用220uH(测试使用的是NR6045-220UH)
• 🌿通过调节定位器，当NE555输出引脚频率在108KHz时为佳，在104KHz时开始产生很小的汽雾。

• 🔖功耗说明，NE555在108KHz输出情况下，单路大概100mA.
