小云讲可视化 | 桑基图Sankey

云视界,是服务于工业领域设备后市场的云端可视化工具,深度集成根云平台IoT数据,拖拉拽即可完成组件自由配置与布局、所见即所得,无需编程就能轻松搭建可视化大屏。本文介绍云视界可视化高级组件之一——桑基图。

桑基图,自诞生起便在可视化领域发挥着重要的作用。远到《拿破仑行军图》,近到新冠疫情报道中病例输入与输出数据的呈现,桑基图不仅展现了“线条之美”,也展现出不凡的数据流向刻画能力。



什么是桑基图

桑基图(Sankey diagram),即桑基能量分流图,也叫桑基能量平衡图。它是一种特定类型的流程图,图中延伸的分支的宽度对应数据流量的大小,通常应用于能源、材料成分、金融等数据的可视化分析。1898年, Sankey绘制了闻名的“蒸汽机的能源效率图”,此后便以其名字命名为“桑基图”。

它最明显的特征,就是始端和末端节点的宽度总和相等,通俗点讲就是,无论数据怎么流动,数据总量始终是保持不变的,即“能量守恒”。

作品链接:http://datanews.caixin.com/interactive/2020/covidinput/?cxw=Android&Sfrom=Wechat

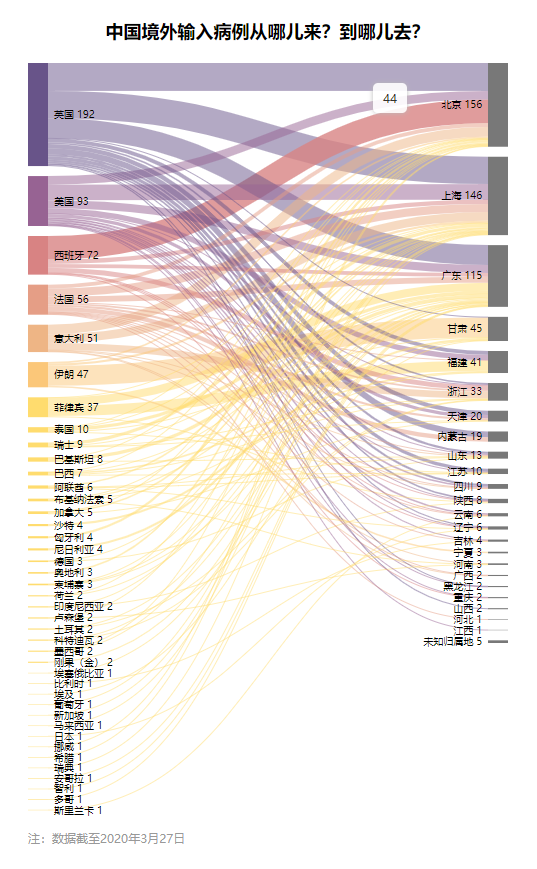

上图是财新的互动数据新闻作品《中国境外输入病例从哪儿来?到哪儿去?》,通过上图,我们可以清晰地了解输入性病例的“来”与“去”及其之间的关联。鼠标悬停在每个流向条上可以显示这一局部流向的具体数据。我们结合这张图了解一下桑基图的构成。

左右两侧的矩形叫做“节点”代表了不同的分类;节点与节点之间的流线叫做“边”代表着流动的数据;流动数据的具体数值叫做“流量”边的宽度与流量成比例展示,流量越大,边越宽。



桑基图在智能工厂中的应用

能源管理是智能工厂的必备功能之一,前几年在钢铁、建材、化工等流程制造大量推广,近几年由于精细化管理的需求,离散制造业也越来越重视能源管理,以期精细化管理降低能源成本。利用桑基图可以方便分析企业能源使用情况。

桑基图在企业能源管理应用大致有单能源介质能流图和综合能量平衡图两种模式。

单能源介质能流图,是按某能源介质能源计量仪表实体位置的逻辑关系构建,最后按设备/生产线/车间/部门汇总。

单能源介质能流图——云视界制作

综合能量平衡图是按车间/生产线把各种能源介质相加得到各部门的综合能量平衡图。

综合能量平衡图——云视界制作

通过桑基图可以实时监控某能源介质在企业各工序间的分配占比;也可以实现综合能量平衡分析,监控各车间各能源消耗情况。



云视界快速绘制桑基图

上述场景的例图均由云视界制作,下面我们以“单能源介质能流图”为例,详细讲解如何用云视界快速制作桑基图。

1.数据准备

云视界桑基图组件的数据源需要连接三个字段——“源”、“目的”、“指标”。“源”和“目的”代表流线两端的节点;“指标”连接具体数值,也就是“流量”。

数据格式范例如下:

云视界桑基图组件数据格式参考

2.样式设

在云视界编辑器中拖入“桑基图”组件,在右侧属性面板可以设置其尺寸、颜色、字号等属性。

云视界属性面板中设置样式

3.数据源连接

切换到数据源面板,选择数据源,连接“源”、“目的”、“指标”对应的字段便可完成配置。

云视界数据源面板中连接数据



云视界桑基图组件教学视频

图文教程没有看够?云视界最新可视化教学视频已上线,登录云视界官网即可免费学习!

活动期间(2020.10.01~2020.10.31)云视界可视化高级组件限时开放!我们边学边练!



关注【根云视界】了解更多
