怎么将CAD中的两条直线拉成弧形呢?

本文介绍了如何在CAD编辑器中将两条直线转换为弧形的详细步骤,包括使用圆角命令,以及如何自定义圆角半径值来完成线条的平滑连接。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

在日常的 CAD绘图中,我们或多或少都会遇到一些小问题,在之前的文章中,也和小伙伴们分享了很多关于CAD绘图技巧方面的文章,今天和,就和小伙伴们分享一下在CAD编辑器中将两条直线拉成弧形的操作方法,

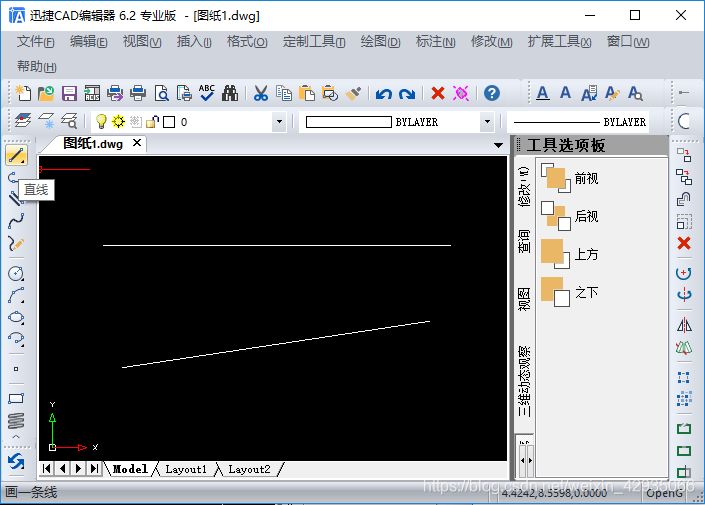

第一步:绘制2条直线

①首先在我们的电脑桌面中双击运行CAD编辑器,点 击左侧工具栏里的“直线”图标,在绘图框里任意绘制2条直线。

②或直接在命令行输入“LINE”命令字符,调用直线命令,在绘图框里任意绘制2条直线。

在这里插入图片描述

第二步:调用圆角命令

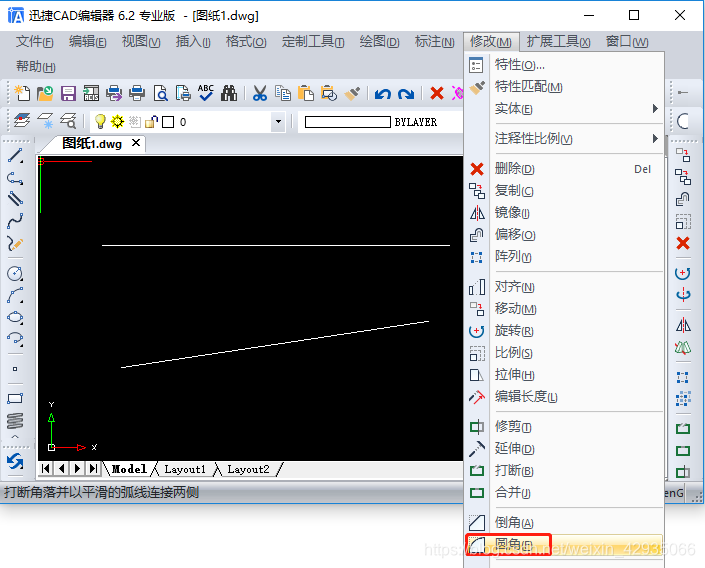

①在CAD编辑页面点 击菜单栏里的“修改-圆角”命令图标或是直接在命令框里输入命令快捷键“F”即命令“FILLET”调用圆角命令,即打断角落并以平滑的弧线链接两侧。

②这时在命令框中会显示“圆角: 多段线§/半径®/裁剪(T)/设置(S)/多个(M)/<选择第 一个对象>: ”命令字符。
在这里插入图片描述

第三步:将两条直线连接成一个圆弧

①圆角半径值默认

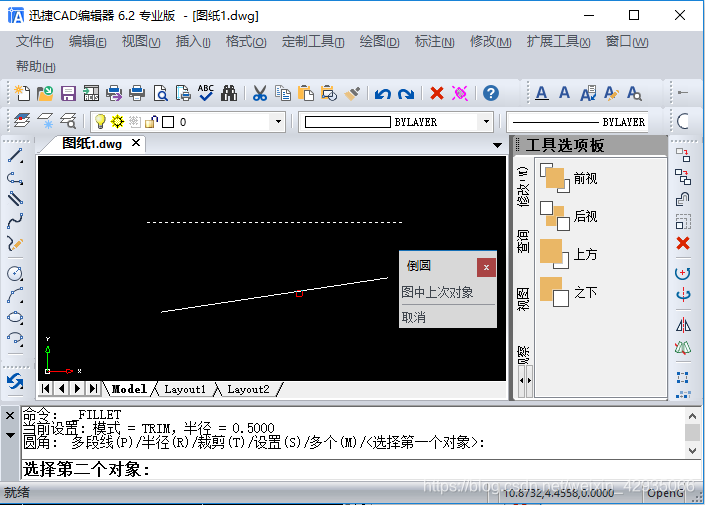

②在命令框显示的“圆角: 多段线§/半径®/裁剪(T)/设置(S)/多个(M)/<选择第 一个对象>: ”命令后,我们直接移动光标选择第 一条直线,即操作“<选择第 一个对象>: ”命令。

③接着再操作“选择第 二个对象: ”命令,移动光标选中第 二条直线。

在这里插入图片描述

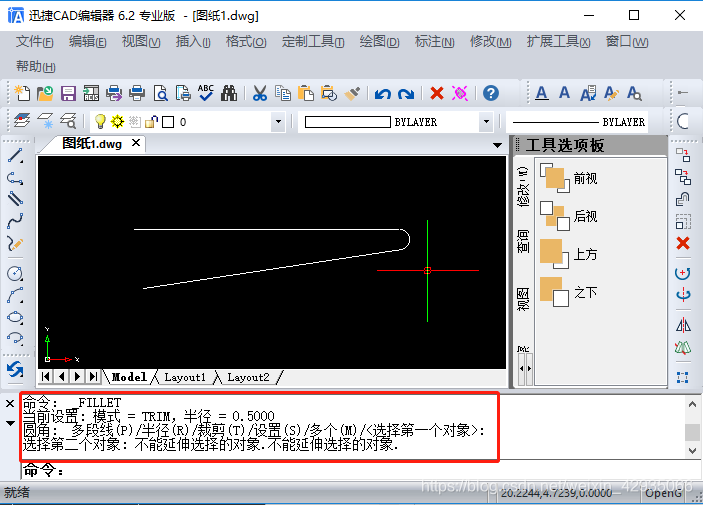

④此时,两条直线会立 即连接成一个圆弧(这时候的圆角半径值是默认生成的)。

在这里插入图片描述

第四步:自定义圆角半径值

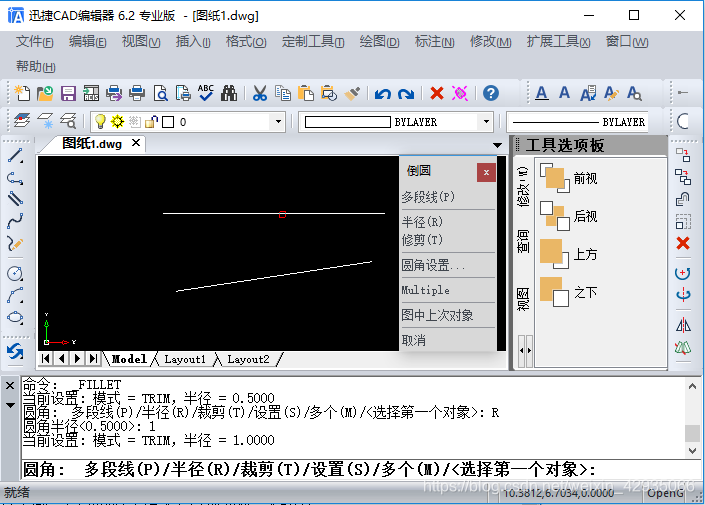

①在命令框显示的“圆角: 多段线§/半径®/裁剪(T)/设置(S)/多个(M)/<选择第 一个对象>: ”命令后,我们输入半径快捷键“R”,选择自定义设置圆角半径。

②这里可以任意输入一个数字作为圆角半径值;例如,我们输入数字1作为圆角半径值。

在这里插入图片描述

③之后命令框会再次显示“圆角: 多段线§/半径®/裁剪(T)/设置(S)/多个(M)/<选择第 一个对象>: ”命令。

④我们依次移动光标选择第 一条直线,然后再移动光标选中第 二条直线。

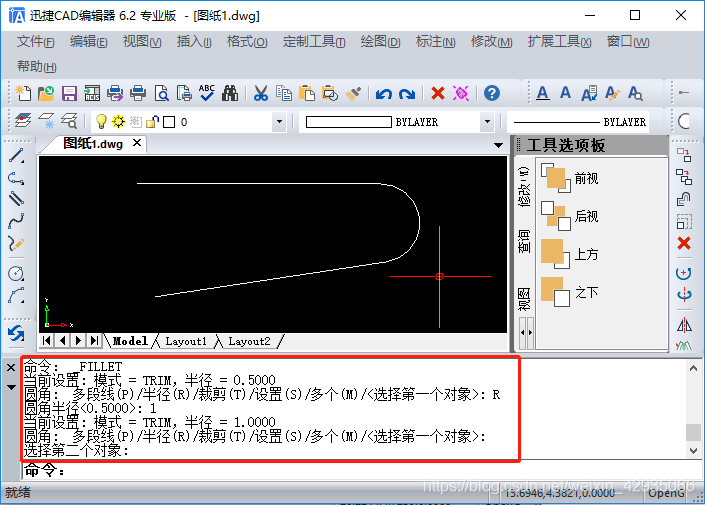

⑥这时候两条直线会立 即连接成一个圆弧(这时候的圆角半径值是自定义设置的)。

在这里插入图片描述

好啦,以上操作就是在CAD编辑器中将两条直线拉成弧形的操作方法啦。其实学习CAD还是很有意思的,小伙伴们继续加油哦,see you~
