cad两直线相交画圆弧_CAD | 两圆相交的画法



这是小翼和你相遇的第「44」次

CAD是各个行业都用得到的工具软件呀

而且CAD也是技巧性很强的东西

所以就不分专业

重点讲述画图的技巧啦

这期主要是关于相交圆的三种画法

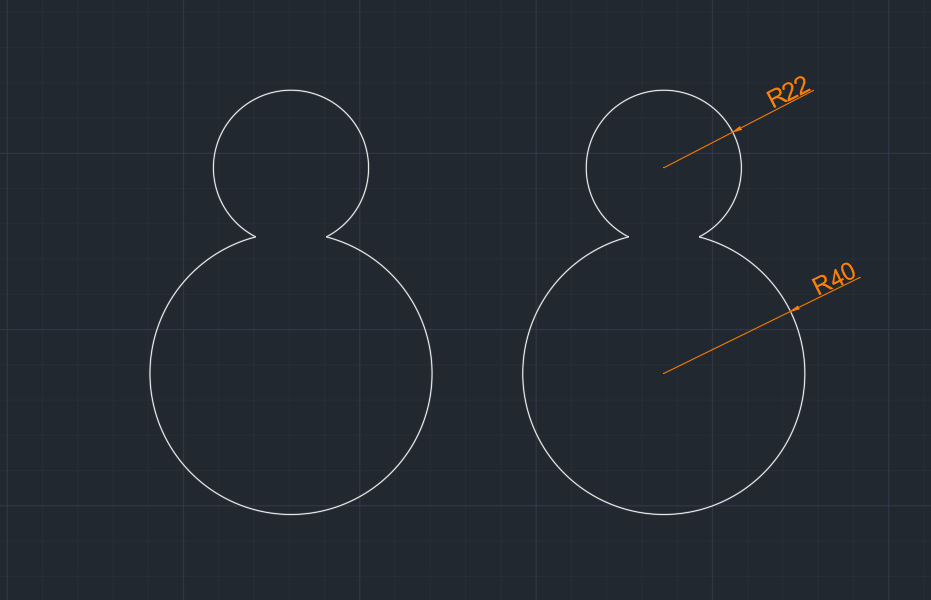

比如这次的小雪人

01

< 直线-圆弧 >

①画长20的直线

②选择“圆弧：起点-端点-半径”，画半径为-40的大圆弧

③选择“圆弧：起点-端点-半径”，画半径为22的大圆弧

④删除直线

02

< 多段线 >

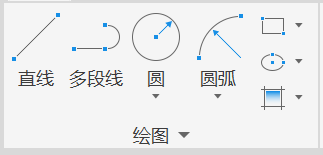

①选择“绘图-多段线”

②圆弧→半径→输入-40→指定端点输入20→半径→输入-22→指定端点输入20

③空格，完成！

03

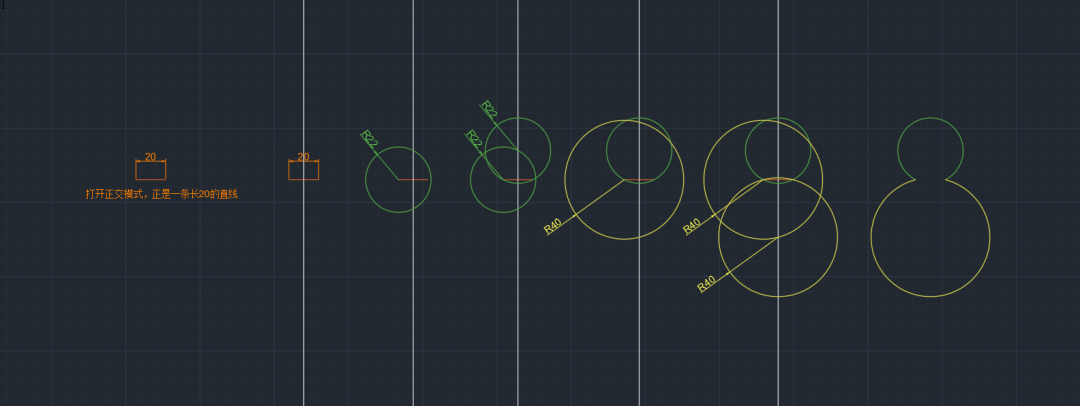

< 画圆辅助 >

①画长20的直线

②过直线中点，画一条构造线

③以直线任意端点为圆心，做半径为22的圆a

④以圆a和构造线的交点为圆心，做半径为22的圆b

⑤相同方法做半径为40的圆

⑥删除多余的线和圆

⑦用修剪工具修剪多余的圆弧

AND

< 小雪人后续的处理 >

01. 添加表情、纽扣

用圆、多边形等绘制即可。

02.填色

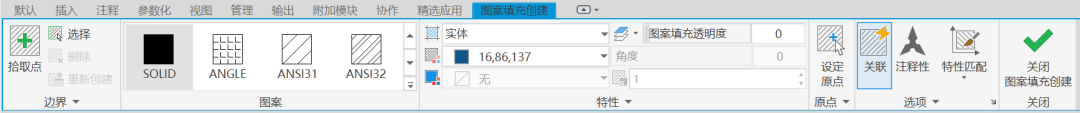

①选择图案填充-渐变色改为实色，加上自己想要的颜色吧！

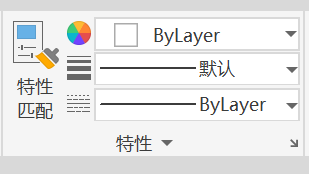

②轮廓颜色：选中曲线，调整曲线颜色、宽度即可。

THE END
