建筑图纸怎么查看?有什么CAD快速看图的技巧?

对于很多学习CAD 的小伙伴们而言,不仅仅制图是一个需要不断学习的的内容,学会怎么查看查看建筑图纸也是一个需要学习的过程,建筑图纸怎么查看?有什么CAD快速看图的技巧?下面就和小伙伴们分享一下建筑图纸怎么查看吧!
在这里插入图片描述

一、设计说明

设计说明包括了结构说明和建筑说明,让你了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求,在思想上形成一个初步印象。

二、基础图

基础图一般看基础类型,并且检查基础与墙、基础与连梁、基础与柱子之间的钢筋布置及锚固类型,并且注意集水坑、电梯井等部位的降板部位的标高及钢筋锚固形式。柱配筋表中易出现图例及标注不符,需参考平面图认真核对位及尺寸,配筋等;后浇带部位的控制是基础施工的重要部分。

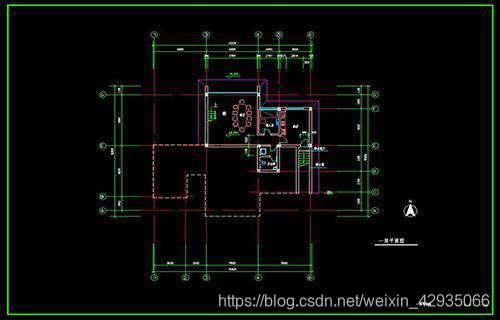

三、标准层平面图

平面图中墙柱、楼板等图纸般核实楼板钢筋布时是否有分布筋,及分布筋的规格,数量等。该部位需参考设计说明中相应内容进行核对。施工段划分尽量避开楼梯间、电梯间、卫生间及其他后期需做防水的功能房间,减少后期漏水的隐患。
在这里插入图片描述

四、屋顶平面图

屋顶平面图需参考建筑施工屋顶平面图中,屋面防水做法及找坡等,确保泛水高度不小于250mm,部分图纸易出现找坡后泛水高度小于250mm,如有该问题出现,需与设计沟通是否抬高女儿墙标高。

五、建筑图

建筑图中,关注立面图中的门窗标高与门窗图表中标注是否一致;女儿墙标高是否与结构图中换算一致;房间内吊顶高度是否与设备图中的管道冲突。
在这里插入图片描述

怎么打开CAD图纸进行查看呢?

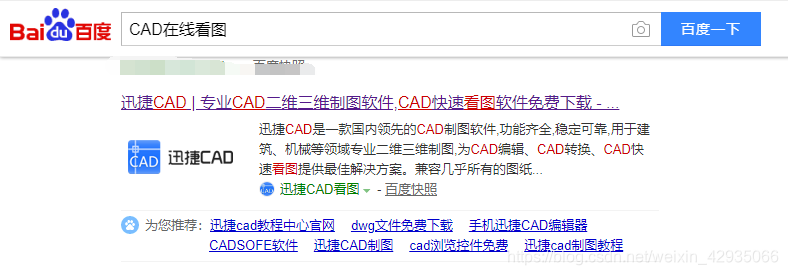

1、在我们的电脑安装的任意浏览器中搜索“CAD在线看图”,点击进入相关的页面即可!
在这里插入图片描述

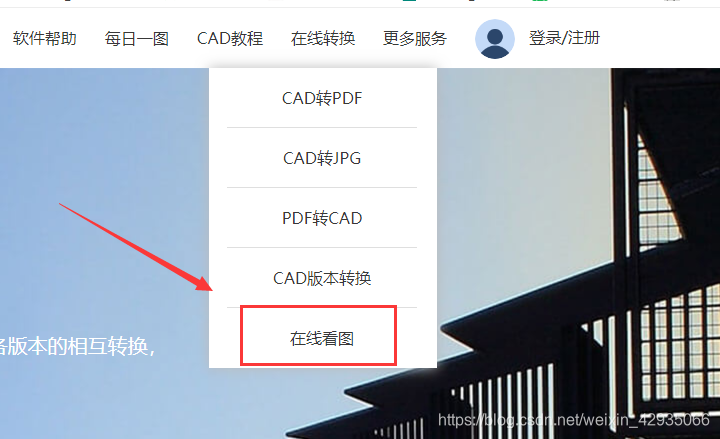

2、搜索“在线看图”进入相关页面后,在头部导航“在线转换”中选择“在线看图”就可以进入看图页面啦。
在这里插入图片描述

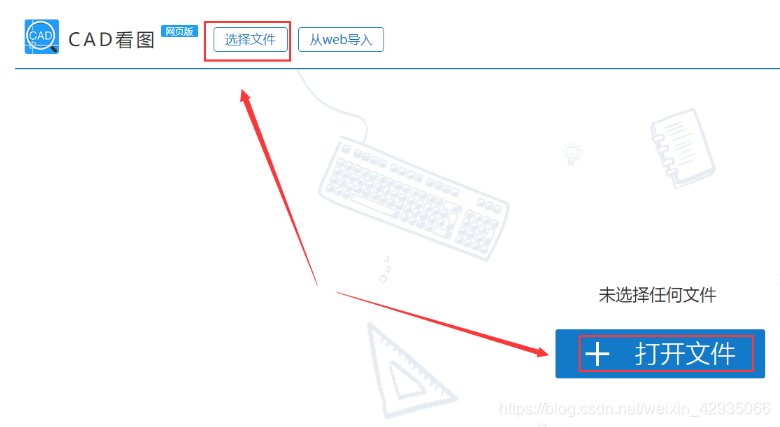

3、进入CAD看图页面后,点击如图所示的“选择文件”或“打开文件”按钮,在弹出的打开弹框中找到CAD图纸存放路径,点击图纸图标,就可以将我们需要的PDF图纸添加进入我们的看图页面啦!
在这里插入图片描述

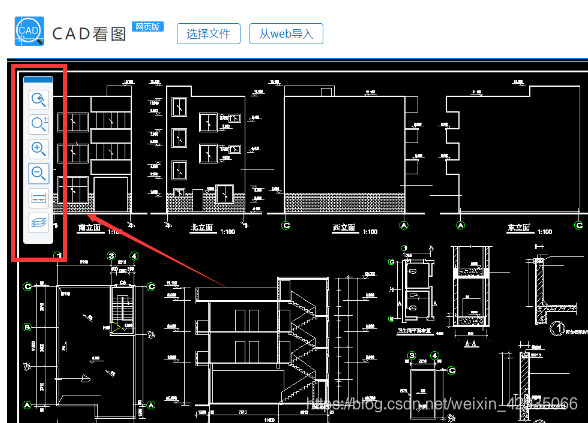

4、进入看图页面后,我们就可以随意的对CAD图纸进行查看啦!还可以文件左侧的工具栏的小工具对dwg文件进行简单的操作哦!
在这里插入图片描述

好啦,以上就是和小伙伴们分享的CAD快速查看图纸的技巧了,希望可以帮助到小伙伴们o!
