高压线路零序电流方向保护程序逻辑原理（四）

 2．全相循环程序逻辑框图

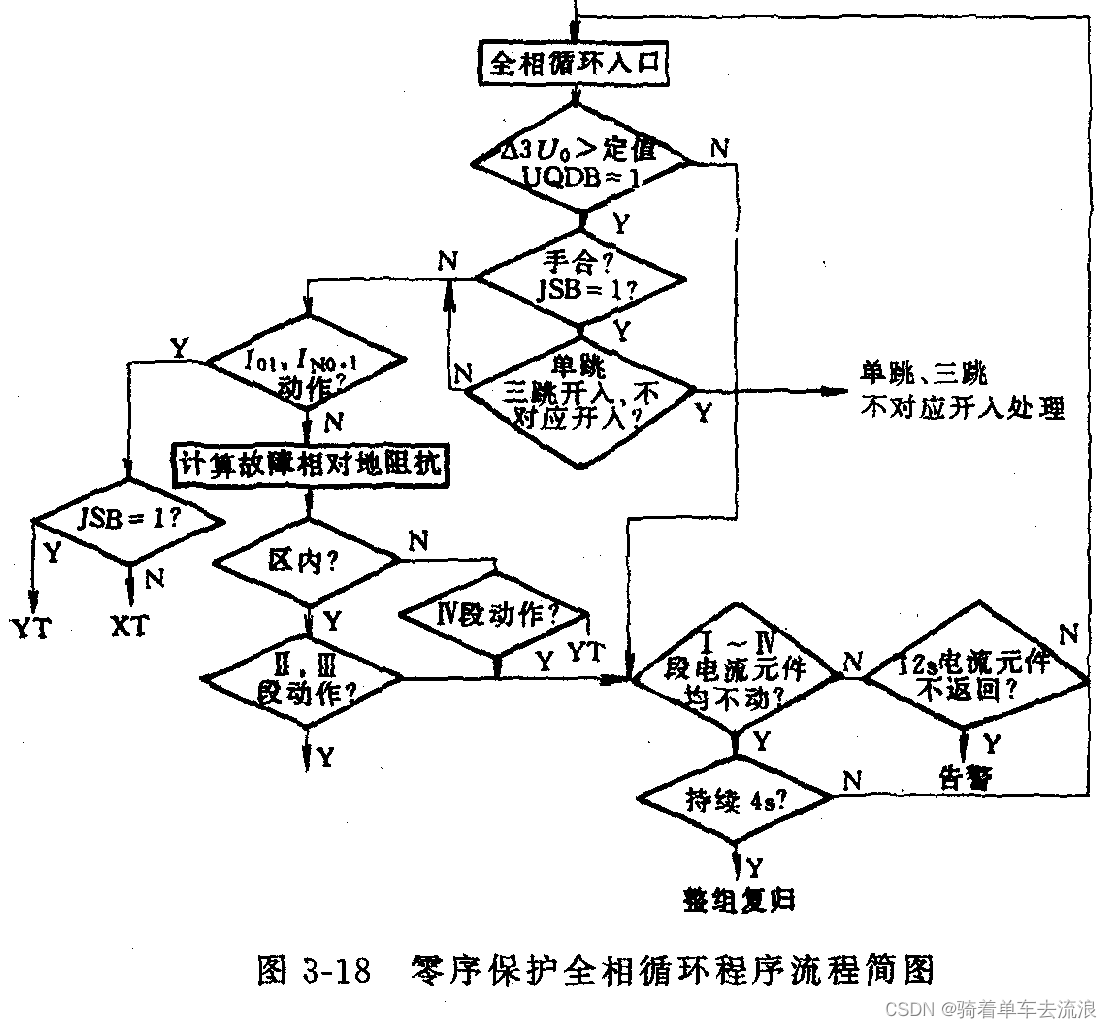

全相循环程序逻辑简图如图3－18所示。程序入口首先检测标志位UQDB=1，在采样中断服务程序中采用3U。突变量来区分接地故障和TA断线，接地故障时Δ3U。大于定值，置标志位UQDB=1，这是11型零序保护的一个特点。所以UQDB=1时去完成手合、重合闸后加速及接地故障处理，当

UQDB＝0时转去检测TADX。在零序电流II、III段检测前插入接地阻抗元件把关的程序，实现了接地阻抗元件闭锁零序电流保护，这也是该程序的一个重要特点。应当指出，经接地阻抗元件闭锁零序保护未动作的流程出来，其零序电流元件可能是已经动作了，因此必须进一步检测是否TA断线。



    实际的保护装置11型零序保护全相循环程序流程框图见附图19所示，读者可与图3－18相对照。

    （三）非全相循环程序逻辑原理

    非全相循环是指在与综合重合闸相配合时，单
