本文介绍了高压线路零序电流方向保护的程序逻辑，包括快速动作部分和全相循环模块。快速动作部分确保快速响应I段故障，全相循环模块处理非I段故障，并涉及不灵敏I段、手合与重合闸后的加速功能、接地阻抗元件的作用等。
四、零序保护故障处理程序原理
零序保护逻辑程序可分为三个模块：快速动作部分、全相循环和非全相循环模块。这是根据零序保护的特点而设计的。任何一种高压线路保护都要求快速处理I段范围内的严重故障，所以零序保护与距离保护一样配有快速动作部分程序模块。如果故障不在I段范围内就首先进入全相循环程序模块。当保护与综合重合闸相配合，在单相重合闸期间程序才有可能进入非全相循环模块。如果保护是采用三相重合闸方式，则程序只在全相循环程序中循环处理。
（一）快速动作部分程序逻辑原理

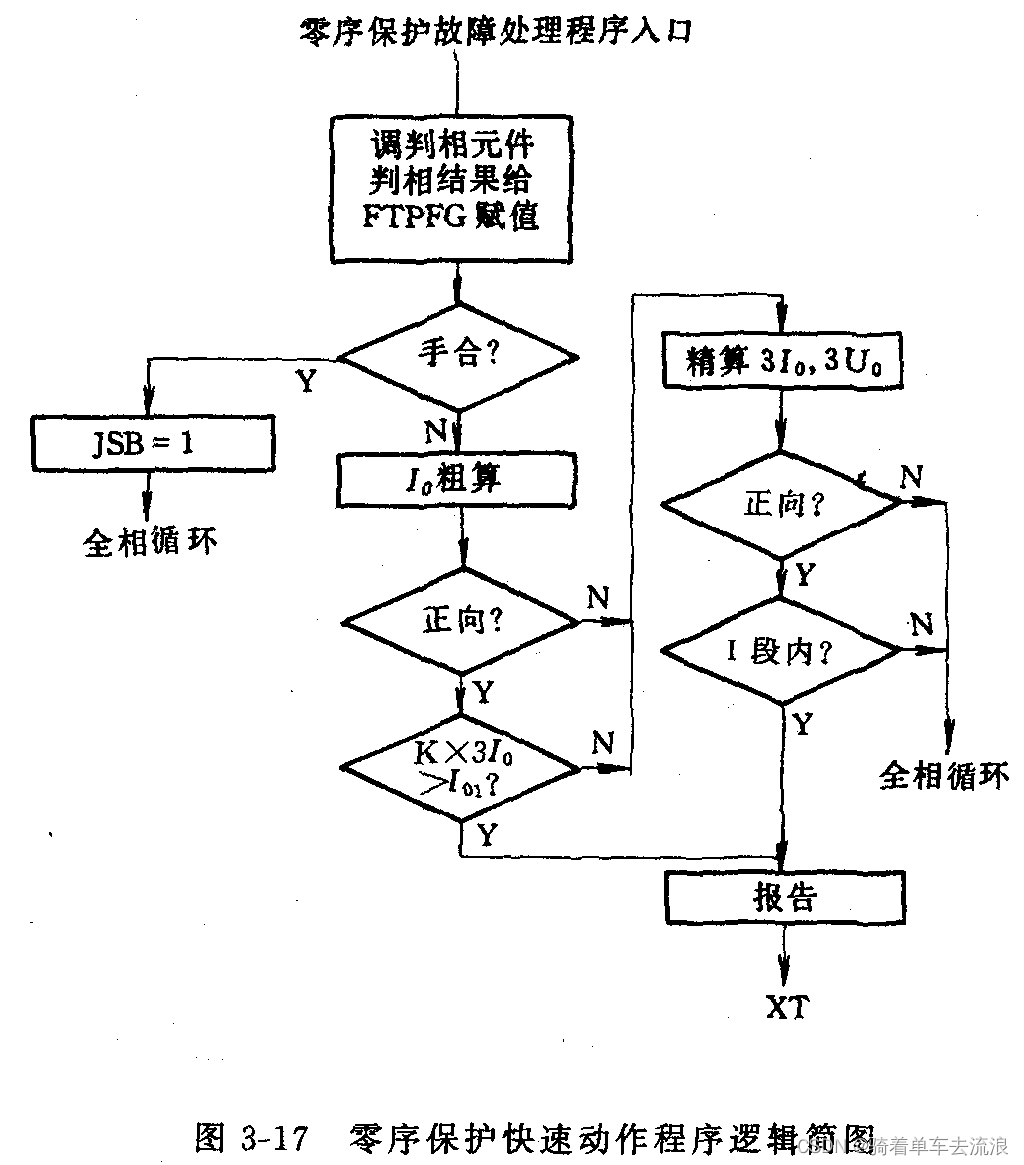

快速动作部分程序模块简图如图3－17所示
这部分程序与距离保护相类似，首先调判相子程序，将结果记录在判相标志FTPFG中，以供后续程序选跳（XT）用。零序保护判相子程序原理同距离保护。判相子程序很重要，利用判相元件选相选跳可以不经其他综合重合闸装置而独立选跳出口。
为了保证保护能快速动作，首先进行粗算，为了保证保护动作的可靠性，将粗算结果乘以一个小于1的可靠系数K后才同灵敏I段的定值比较。如在I段正向范围内，即可快速进入选跳程序。如不在动作范围内就允许再进行一次精算，精算需要花3
