40.WLAN基础网络规划介绍_WLAN无线网络干扰分析及华为负载均衡技术

---

前言

无线通信系统的性能在存在干扰的环境中会受到影响，影响的大小与干扰的形式、频率和强度等诸多因素有关。WLAN系统，特别是工作在2.4GHz ISM 频段的 IEEE802.11b/g/n系统，由于会受到许多干扰源的影响，其物理层的性能将会下降。因此，如何避免干扰，减弱干扰的影响，乃至与干扰共存都是需要考虑的问题。

---

提示：以下是本篇文章正文内容，下面案例可供参考

一、无线通信中的干扰类型

1.按干扰机理分类

（1）加性干扰

加性噪声由通信设备的有源或者无源器件产生，一般服从正态分布，且功率谱是平坦的。

• 同频干扰：同频干扰是指与有用信号处在相同载波频率的干扰。
• 邻频干扰：邻频干扰可以分为带内干扰（In-band)和带外干扰（Out-of-band)。前者是指干扰信号落入期望信号带宽之内，干扰落入期望带宽之外的则是带外干扰。具有相同功率级的邻频干扰和同频干扰同时存在时，邻频干扰通常影响较小。
• 互调干扰：在模拟信号转换和处理的过程中（如变频、放大等)，由于器件的非线性可能会产生寄生信号，从而在相邻信道上产生干扰。
• 码间干扰：码间干扰是数字通信系统中除噪声之外最重要的干扰。造成ISI的原因有很多，信道的衰减和群时延失真都可能导致信号波形失真，产生ISI。
• 远近效应：远近效应发生在蜂窝移动通信系统中。移动台的位置在基站的服务区内随机分布。假设存在两个移动台，其中一个距离基站较远，另一个距离基站较近，如果两个移动台的发射机同时以相同功率和相同频率发射，远端弱信号就会被近端强信号湮没。由于距离不同而造成的路径损耗称为远近干扰，表示为多条路径的路径损耗之比。

（2）承性干扰

乘性干扰是由无线系统中信号的反射、衍射和散射而导致的多径效应产生的。

①第一类多径干扰。 由快速移动用户附近的物体反射而形成的干扰。其特点是在信号频域上产生多普勒(Doppler）扩散而引起的时间选择性衰落。
②第二类多径干扰。 由远处山丘或者高大建筑物反射而形成的干扰。其特点就是信号在时域上产生扩散，从而引起相对应的频率选择性衰落。
③第三类多径干扰。 由基站附近的建筑物和其他物体反射而形成的干扰信号，其特点是严重影响到达无线信号入射角的分布，从而引起空间选择性衰落。

2.按干扰来源分类

(1）系统外干扰

系统外干扰是指来自其他系统的干扰。例如，ISM频段存在大量无线设备，每个系统都可能承受来自其他系统的干扰。

(2）系统内干扰

系统内干扰是无线通信中的另一类主要干扰，其产生原因是在同一无线通信系统内，由于多个用户要求同时通信，而又不能完全隔离彼此信号而引起的干扰。

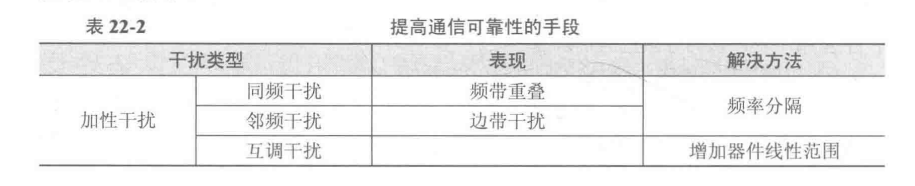

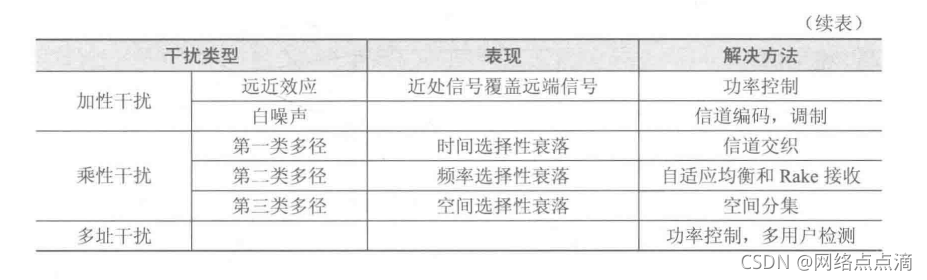

3.提高通信可靠性的手段




二、华为负载均衡技术

1.无负载均衡带来的问题

• 无线网络的效率和性能会降低。
• 增加网络拥塞的风险。
• 降低网络的容忍度。
• 资源利用率较差。


2.负载均衡的原理

由于用户使用终端行为的差异，可能出现相邻的两个AP业务承载差异较大的情况,如一个AP负载较高，而另外一个AP负载很低。负载均衡特性可以按照用户数量和用户流量，将用户分配到同一组但负载不同的AP上，从而实现不同AP之间的负载分担，避免出现单个AP负载过高而使其性能不稳的情况。

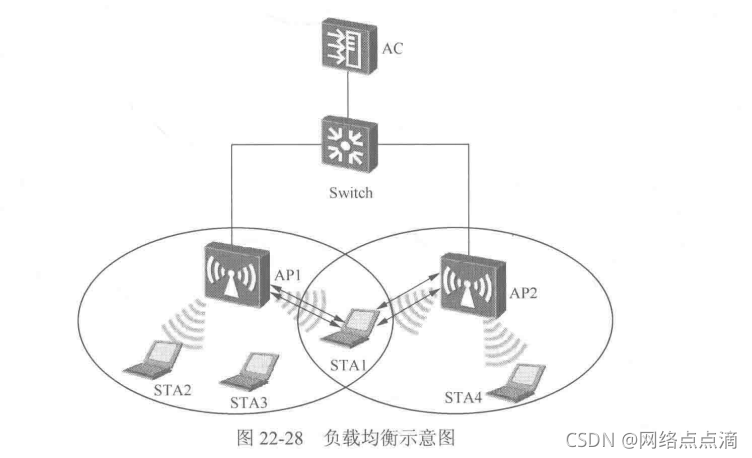

如图22-28所示，STA1想要连接到AP1上，但是由于AP1的负载过高(连接到AP1上的STA过多)，STA1将会被关联到AP2上。



3.负载均衡的模式

（1）流量模式

根据各AP射频的流量（上下行之和）差值作为判断依据。流量模式的负载均衡算法如下。

·通过公式（当前实际射频流量/当前射频能达到的理论最大速率）×100%，计算 出均衡组内所有成员（即所有AP射频）的负载百分比，得到最小值。然后取STA拟加入的AP射频的负载百分比与最小值的差值，并将此差值跟设置的负载差值门限（通过命令行配置)比较，如果差值小于预设置的负载差值门限，则认为负载均衡，允许该STA接入;否则，认为负载不均衡，拒绝STA接入。如果STA继续向此AP发送关联请求，重复次数大于设置的最大关联次数，则最终还是允许STA接入。

(2）会话模式

根据各射频下的STA数目差值作为判断依据。会话模式的负载均衡算法如下。。通过公式(当前射频已关联的用户数/当前射频支持的最大关联用户数)×100%， 计算出均衡组内所有成员（即所有AP射频）的负载百分比，得到最小值。然后取STA拟加入的AP射频的负载百分比与最小值的差值，并将此差值跟设置的负载差值门限（通过命令行配置)比较，如果差值小于预设置的负载差值门限，则认为负载均衡，允许该STA接入;否则，认为负载不均衡，拒绝STA接入。如果STA继续向此AP发送关联请求，重复次数大于设置的最大关联次数，则最终还是允许STA接入。

一般推荐采取基于会话模式，即各射频下的无线客户端数目差值来实现AP的负载均衡。在这种情况下，需要预先在AC上配置AP的负载差值门限值，即各射频下的无线客户端数目差值。当各射频下的无线客户端数目差值高于门限值时，AP开始运行负载均衡，拒绝任何尝试连接的用户。

当各射频下的无线客户端数目差值低于门限值时，AP会接受尝试连接的用户的连接请求，关联该用户。

创建负载均衡组后，AC默认采用基于会话的负载均衡模式，负载均衡组内各个射频间的负载差值为4%(取值范围1～100)，最大关联次数为6次（取值范围:1~30)。当STA请求关联负载均衡组内指定射频超过最大关联次数后，无论是否满足负载均衡条件，STA都允许被关联。
