新手必学：技术架构图绘制从入门到精通

在技术项目协作中，清晰的技术架构图是高效沟通的核心工具，能可视化呈现系统组件、交互逻辑及部署环境，助力团队快速对齐方案。但新手常面临模块划分、数据流标注、工具选择等挑战，亟需系统化指导。

本文结合实战工具boardmix博思白板，从基础概念切入，拆解绘制步骤：涵盖模块划分逻辑、数据流标注规范等核心要点，借助其可视化模板、智能连线及多人协作功能，助你轻松掌握绘图技巧，提升团队技术沟通效率。

1. 技术架构图的本质定义与核心价值

技术架构图是通过可视化语言描述系统组成的专业工具，涵盖硬件架构、软件架构、中间件架构及数据架构四大维度。它不仅直观呈现系统模块、组件及其依赖关系，更在需求分析、架构设计、部署维护全周期中提供结构化视图，确保团队对系统设计的一致性理解。

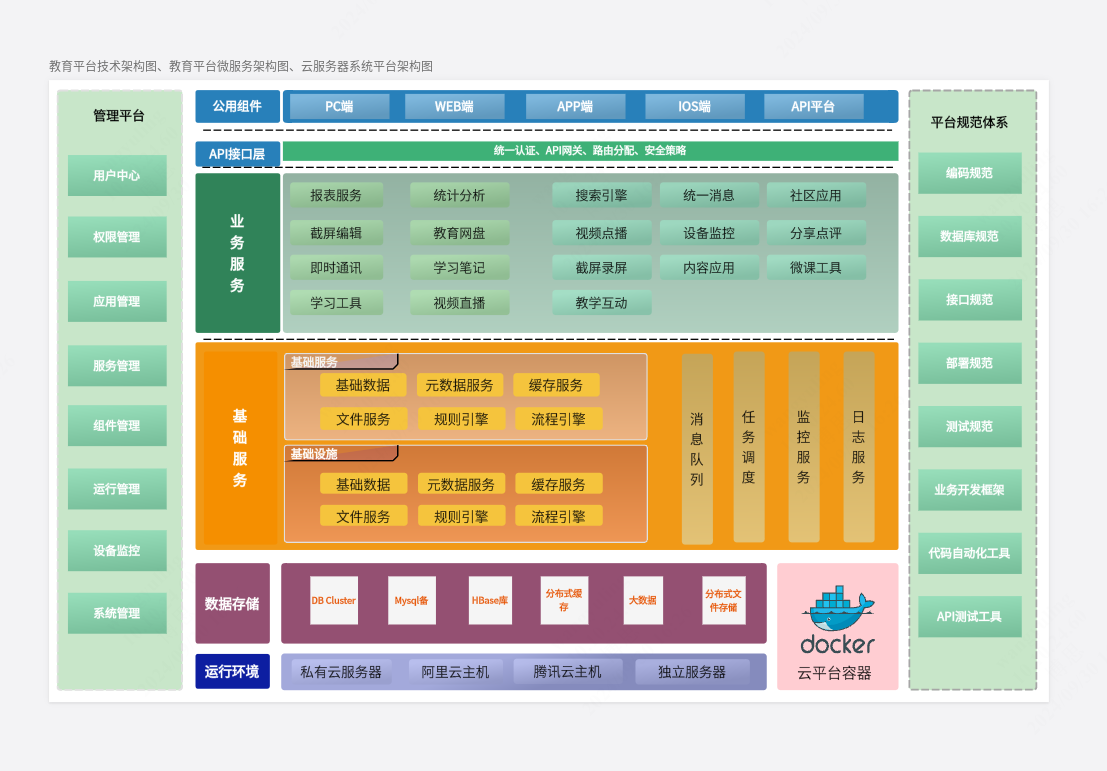

教育平台技术架构图模板-来自boardmix模板社区

2. 技术架构图的核心构成要素

（1）模块与组件：定义系统功能单元

这些模块是系统的基本组成部分，每个模块承担着特定的功能。组件通常指的是更小的功能单元，如数据库、API、服务等。每个模块和组件应有清晰的边界，并且通过箭头或线条标明它们之间的关系。

（2）数据流与交互逻辑：描绘信息流动轨迹

数据流指的是数据如何在系统中流动，通常用箭头表示，指明数据的输入、输出和转换过程。信息流则是系统中不同部分如何交换信息和指令，确保系统各部分的协作。

（3）通信协议与依赖关系：规范交互规则

描绘各个系统组件之间如何进行交互，使用的通信协议，如HTTP、TCP/IP、消息队列等。这部分可以通过不同的连接符号和协议说明来表示，帮助理解系统通信的效率和可靠性。

（4）基础设施与部署环境：奠定系统运行基础

描述了系统运行的硬件或云环境，如服务器、虚拟机、网络资源等。该层在技术架构中非常重要，因其决定了系统的部署方式、扩展性和容错性。

（5）安全与权限体系：构建防护框架

描述如何管理用户权限、数据加密以及其他安全策略。通常包括身份验证、授权机制和防火墙等。

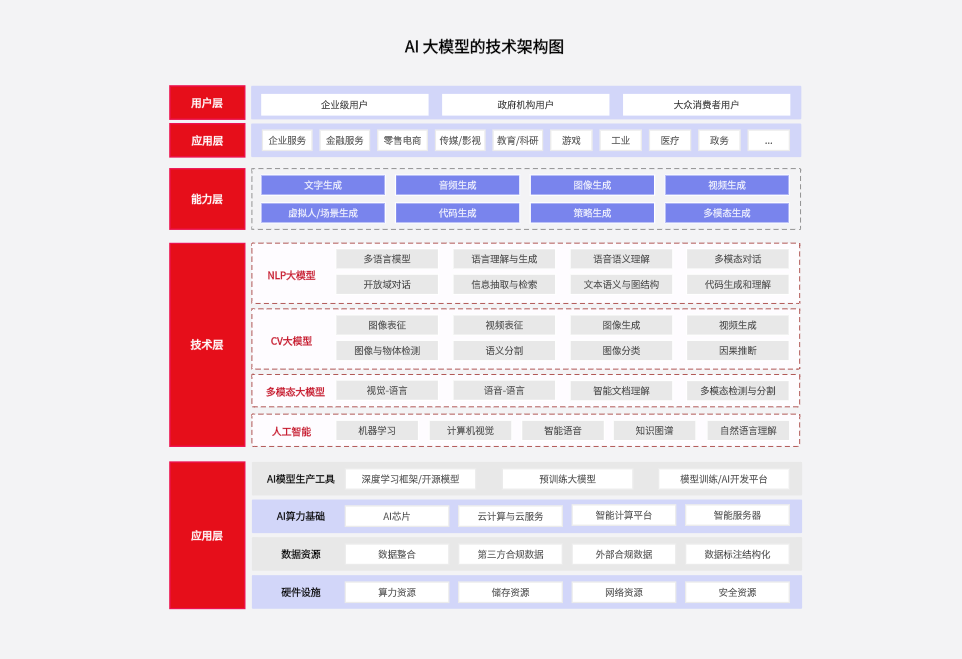

AI大模型的技术架构图模板-来自boardmix模板社区

3. 技术架构图怎么画

（1）工具选型：为什么选择 boardmix 博思白板？

作为高效可视化协作工具，boardmix 提供海量预设模板、智能绘图工具及实时协作功能，支持从单体架构到微服务架构的多样化场景，尤其适合团队快速共创与技术方案演示。

免费用boardmix画技术架构图

（2）收集信息

明确架构图的范围和内容，整理系统的功能需求、模块分布、数据流、依赖关系、硬件/软件环境、安全要求等。

（3）确定框架

初步规划架构图的整体结构和内容分布，通常包括硬件层、网络层、操作系统层、中间件层、应用层等。根据系统的实际情况，可以选择合适的框架来展示技术架构。

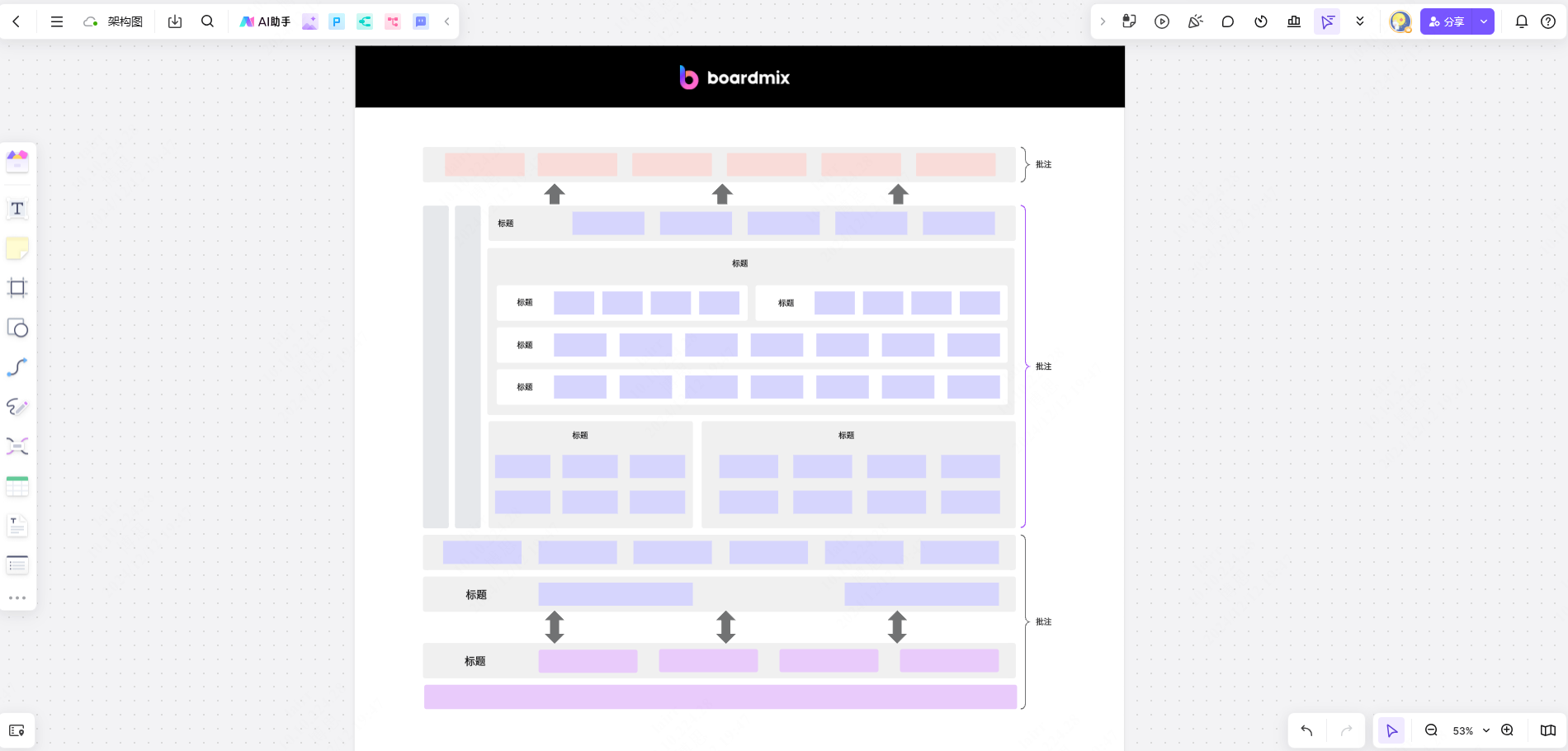

boardmix资源社区提供了丰富的技术架构图模板，选择与系统需求最接近的架构模板。例如微服务架构——适合模块独立的系统；分层架构——适合传统系统设计，选择后可以直接自定义调整模板中的模块布局和内容。

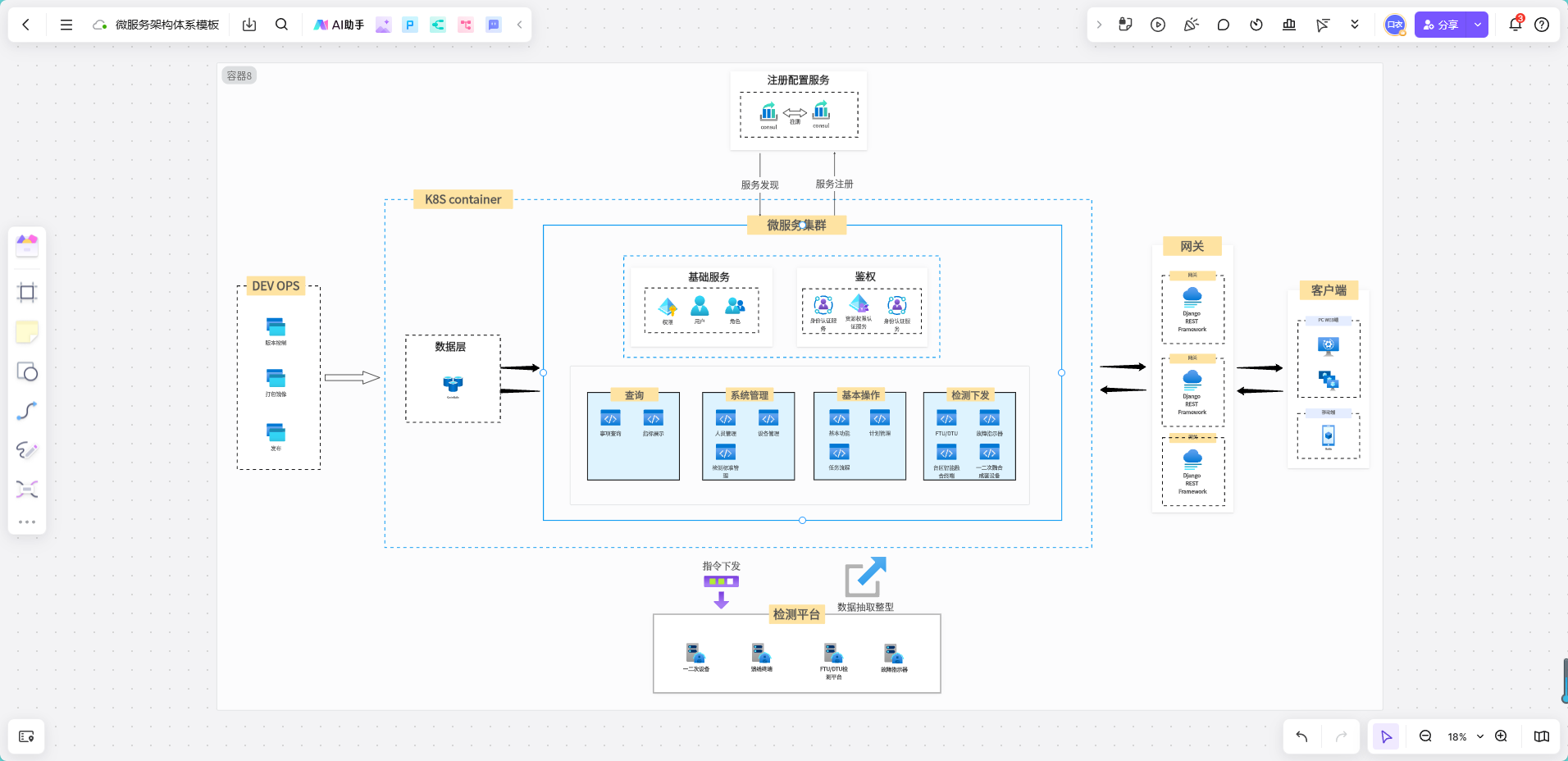

微服务架构图体系模板-来自boardmix社区模板

（4）绘制模块组件与布局

此外，根据对技术架构图的需求程度可个性化绘制，boardmix提供了丰富的架构图图形符号，可拖拽使用，灵活调节大小和样式。

• 模块划分：将系统划分为不同模块，如数据库层、服务层、前端层等，并在boardmix中绘制相应的模块框，每个模块框可以通过颜色和标签来标识，帮助区分不同的功能块。
• 组件绘制：在每个模块中细分具体的组件，如API接口、数据库表、用户界面等，使用boardmix的图形库，选择直观的组件图标，使架构图更具视觉效果。
• 模块布局：利用boardmix智能对齐和间距调整功能，将模块和组件合理分布，确保架构图易于理解。避免图形重叠或模块过于密集，保持图形简洁清晰。

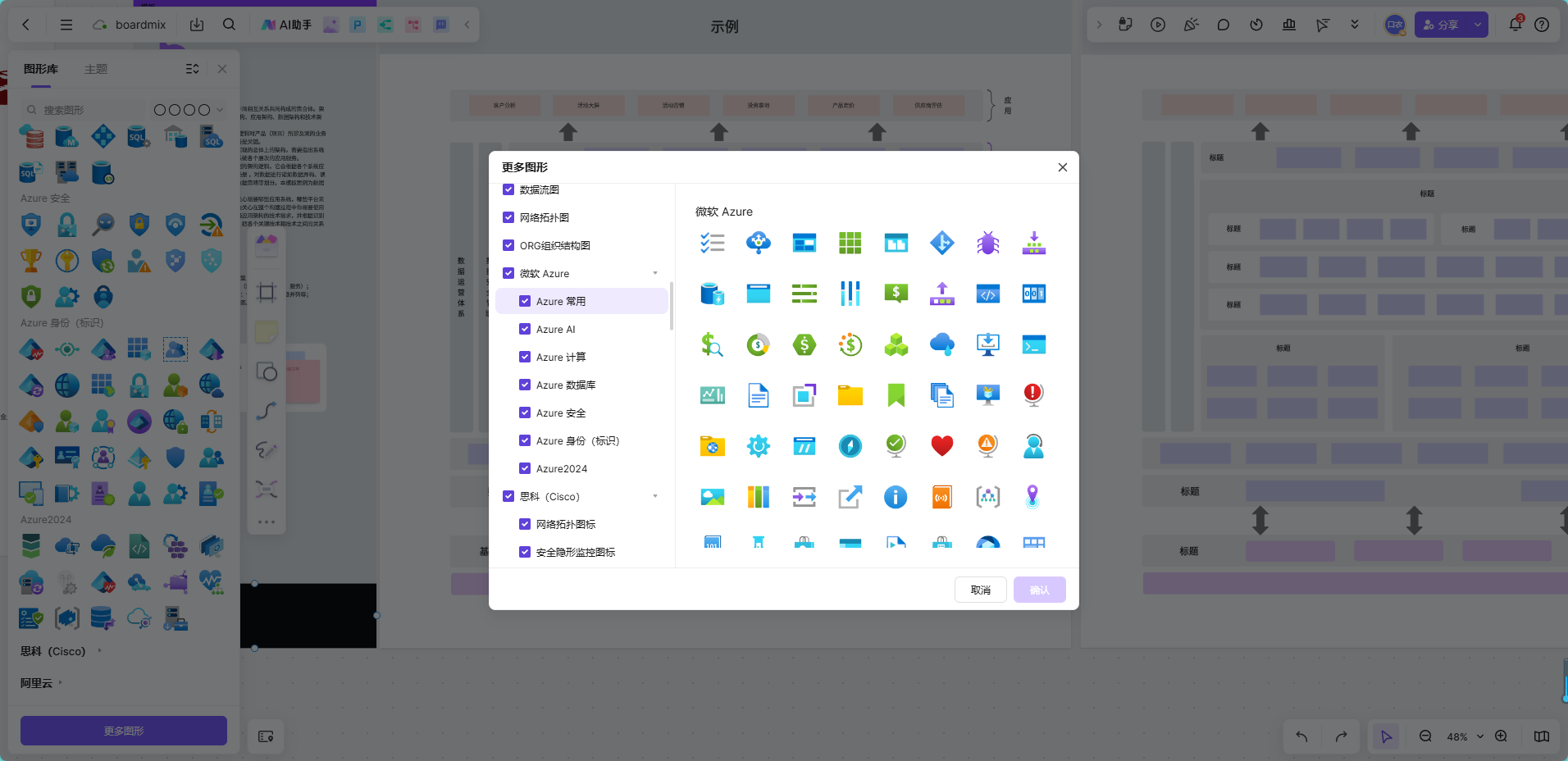

架构图符号库，立即用boardmix博思白板

（5）添加连接与说明

• 连接关系：在boardmix中使用连线工具中标注各模块之间的数据流、消息传递或服务调用等依赖关系。确保连线清晰、箭头指向明确，可以使用不同的连线样式如直线、虚线、曲线来区分不同类型的连接。
• 注释和说明：利用boardmix的文本框功能，在图中添加必要的说明，帮助解释复杂的部分。例如，标注每个模块的功能、组件间的交互流程、数据传输协议等，还可以使用颜色高亮、标注等方式，突出显示关键的模块或功能。
• 共享与协作：使用boardmix的实时协作功能，与团队成员共享架构图，并及时反馈修改意见。团队成员可以在同一图表上进行编辑、评论和建议，提升团队沟通和协作效率。

掌握了这些知识点，恭喜你距离画出让大佬点头的技术架构图，只差一个动手实操的距离！赶快用上boardmix博思白板，新手也能画出专业图：

• 海量模板直接套，模块组件拖一拖就成型；
• 智能对齐省时间，团队协作还能实时改，效率拉满！
