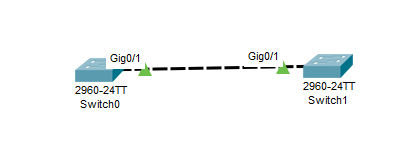

一、拓扑图
首先我们给每台交换机配置ip地址。
sw1(config)#interface vlan 1
sw1(config-if)#no shutdown
sw1(config-if)#ip address 192.168.1.1 255.255.255.0
sw1(config-if)#exit
sw1(config)#username cisco password 123
sw1(config)#enable password 123
sw1(config)#line vty 0 4
sw1(config-line)#login local //登录本地用户名密码
sw1(config-line)#exit
sw2(config)#interface vlan 1
sw2(config-if)#no shutdown
sw2(config-if)#ip address 192.168.1.2 255.255.255.0
sw2(config-if)#exit
sw2(config)#username cisco password 123
sw2(config)#enable password 123
sw2(config)#line vty 0 4
sw2(config-line)#login local //登录本地用户名密码
sw2(config-line)#exit
sw2#telnet 192.168.1.1 //sw2 远程登录sw1
Trying 192.168.1.1 …Open
User Access Verification
Username: ciscoUsername: //sw1本地用户名 cisco
Password: //密码123
sw1>en
sw1>enable
Password: //特权模式密码123
sw1#
