802.11-2020协议学习$19-HT-PHY$19.5-Parameters-for-HT-MCSs

19.3.5 Modulation and coding scheme (MCS)
19.5 Parameters for HT-MCSs

PREV： TBD
NEXT： TBD

19.3.5 Modulation and coding scheme (MCS)

MCS是一个确定调制（modulation）、编码（coding）和空间信道数量（number of spatial channels）的值，它是一种紧凑表示且携带于HT-SIG中。全套MCS的速率相关参数如表19-27至表19-41（见19.5）所示。这些表给出了索引为0至76的MCS的速率相关参数。

索引为0至7、32的MCS具有单一空间流
索引为8至31的MCS具有对所有流使用等效调制（EQM）的多个空间流
索引为33到76的MCS具有对空间流使用不等调制（UEQM）的多个空间流
索引为77至127的MCS保留。

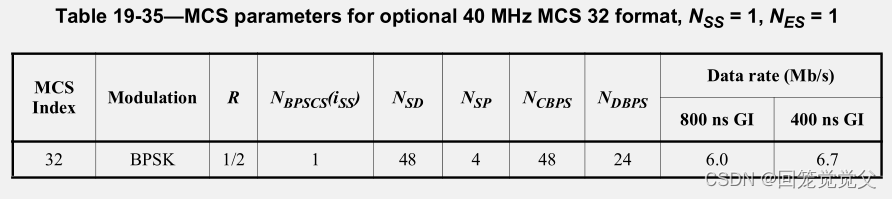

表19-27至表19-30显示了EQM MCS在20MHz的1个、2个、3个和4个流中的速率相关参数。表19-31至表19-34显示了EQM MCS在40MHz的1个、2个、3个和4个流中的速率相关参数。相同的EQM MCS用于20MHz和40MHz操作。表19-35显示了40MHz、6Mb/s MCS 32格式的速率相关参数。

其余的表（表19-36至表19-41）显示了UEQM MCS（用于N_SS>1）的速率相关参数，其中表19-36至表19-38适用于20MHz，表19-39至表19-41适用于40MHz。

HT STA应支持使用20MHz信道宽度的1个空间流（MCS 0至7）的所有EQM速率。非VHT AP的HT AP应支持使用20MHz信道宽度的2个空间流（MCS 8至15）的所有EQM速率。所有其他MCS和模式都是可选的，具体包括400ns GI的发送和接收支持、40MHz的带宽以及索引为16到76的MCS支持。

19.5 Parameters for HT-MCSs

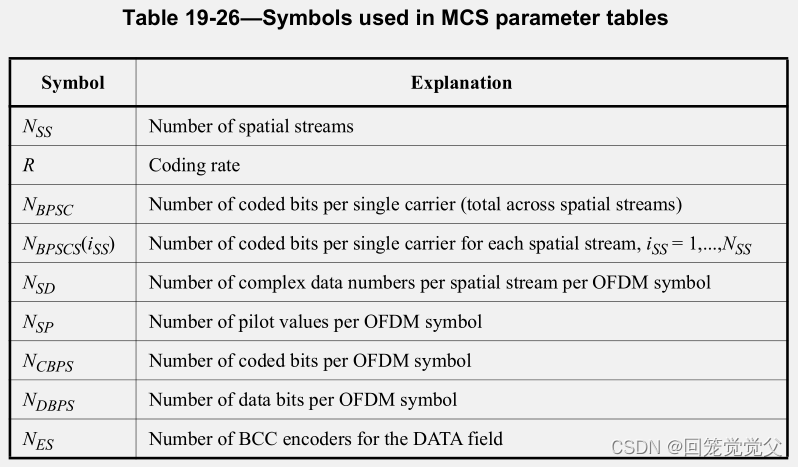

表19-26定义了速率相关参数表中使用的符号。
在这里插入图片描述

在下面的MCS参数表中，400ns GI的数据速率四舍五入到小数点后1位。

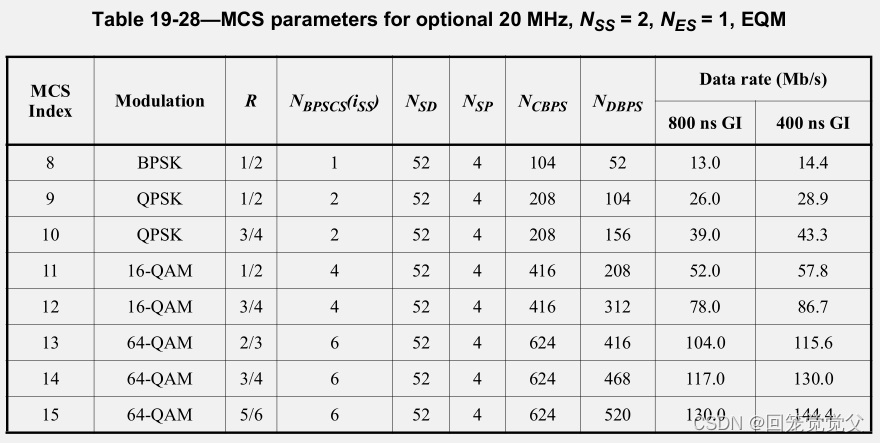

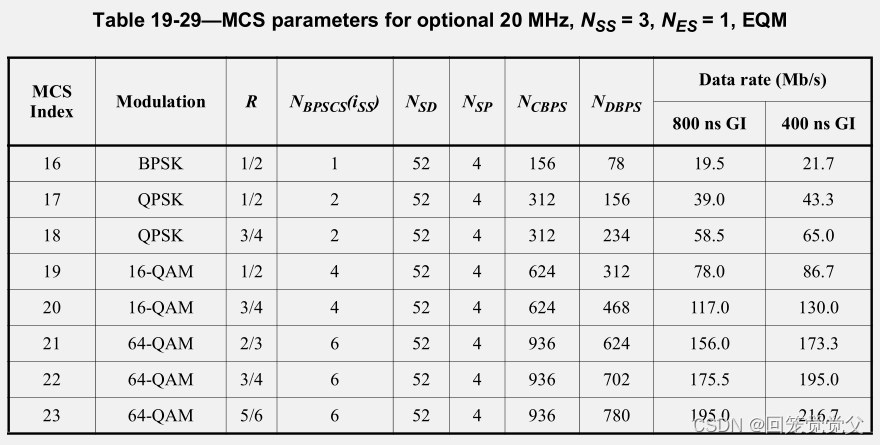

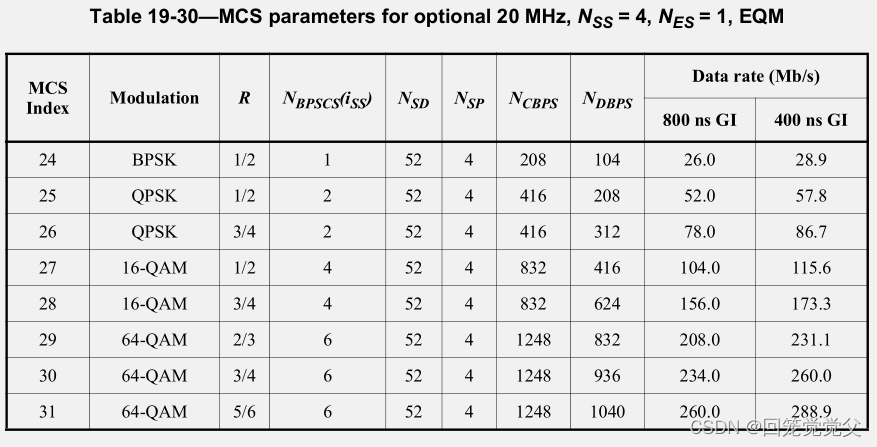

20MHz / EQM

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

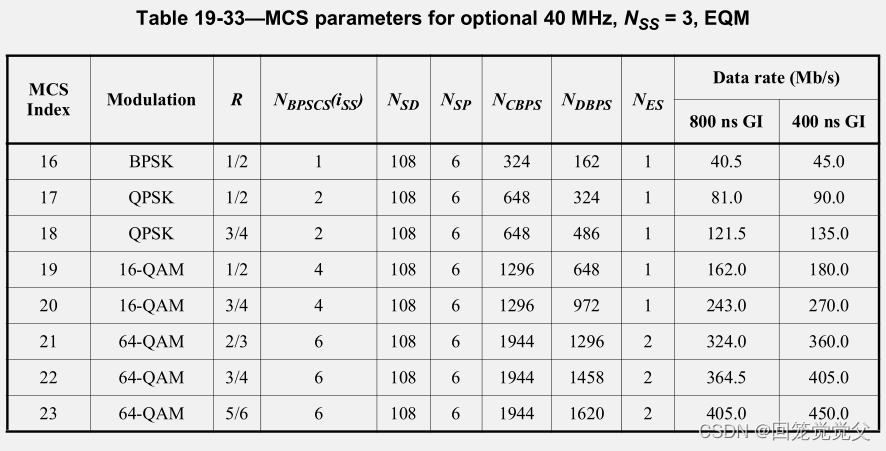

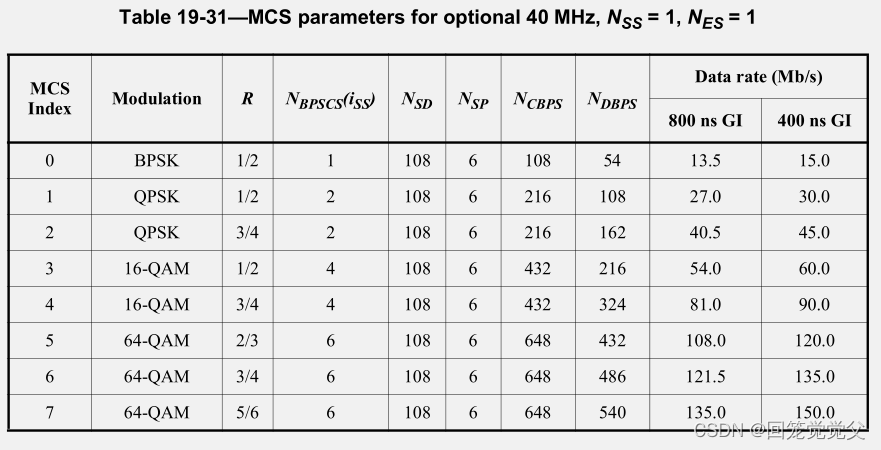

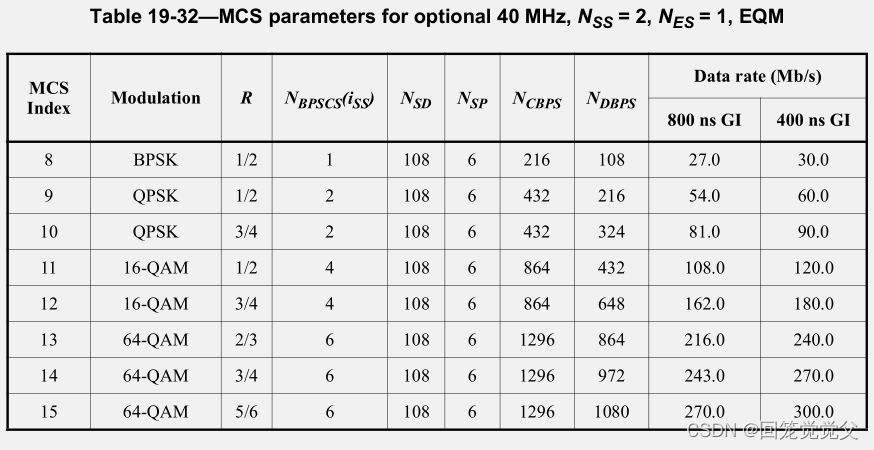

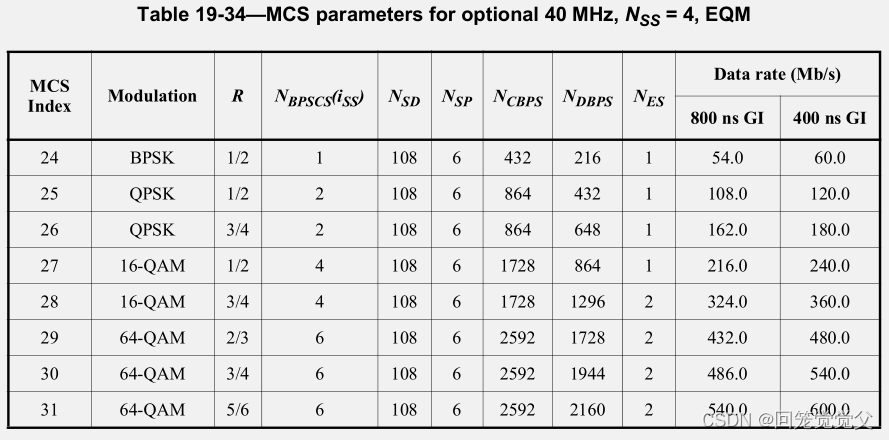

40MHz / EQM

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

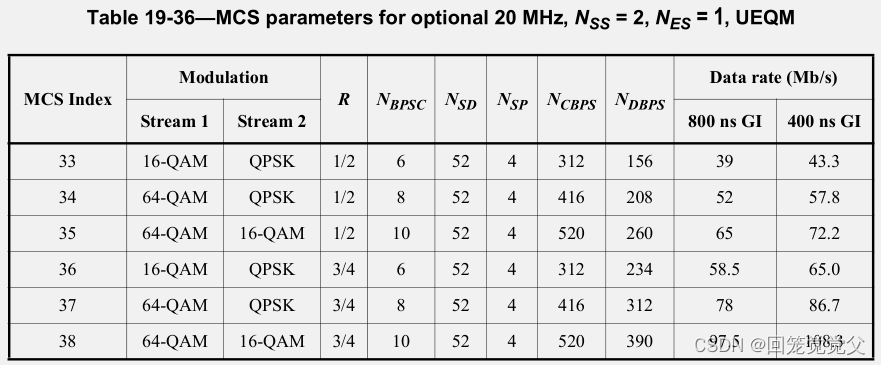

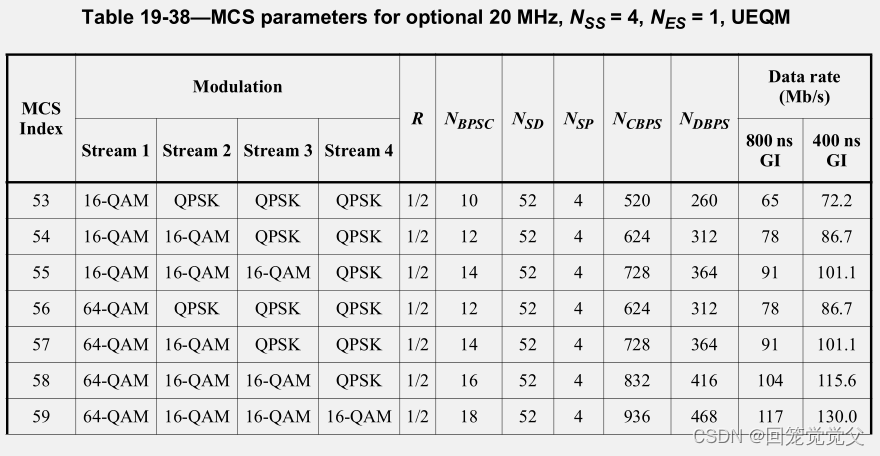

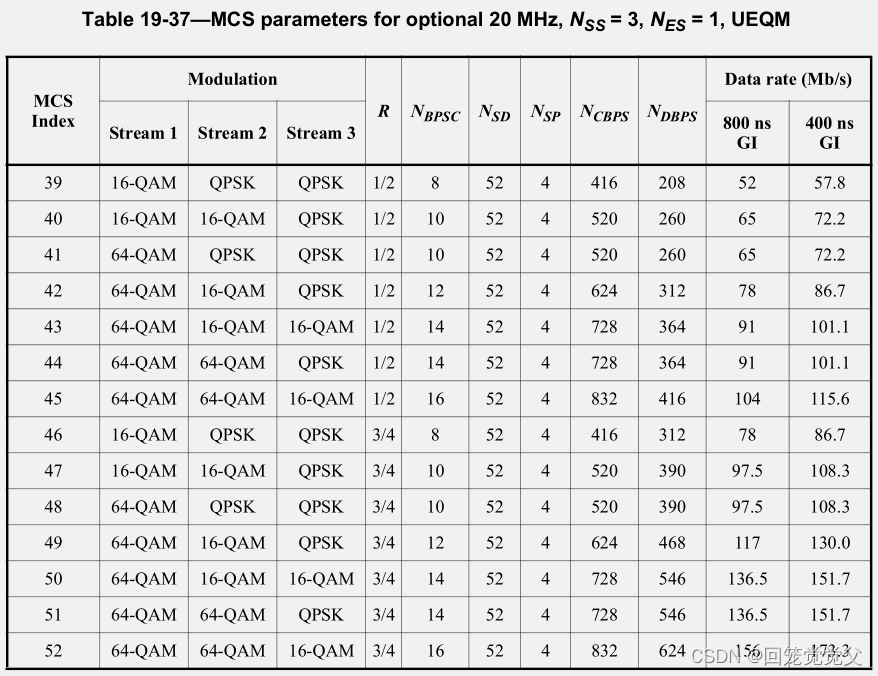

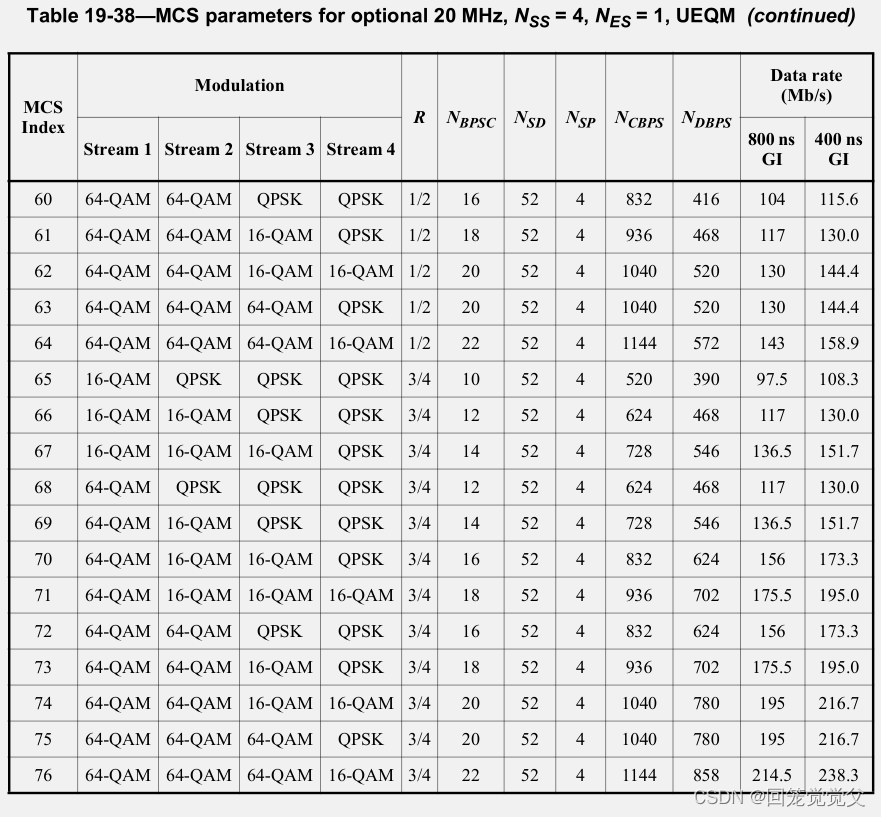

20MHz / UEQM

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

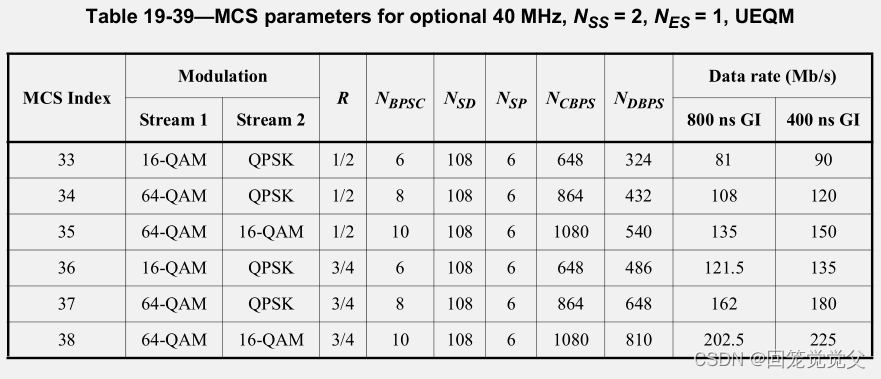

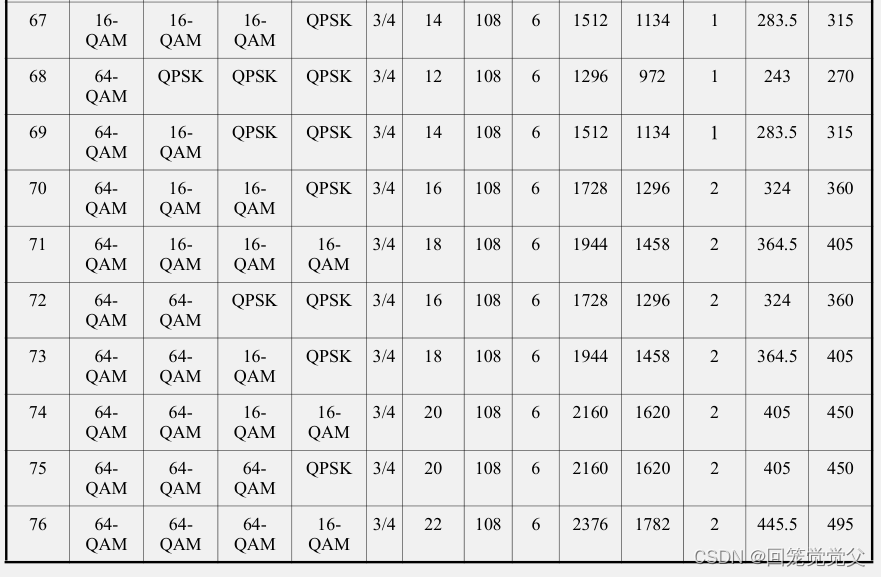

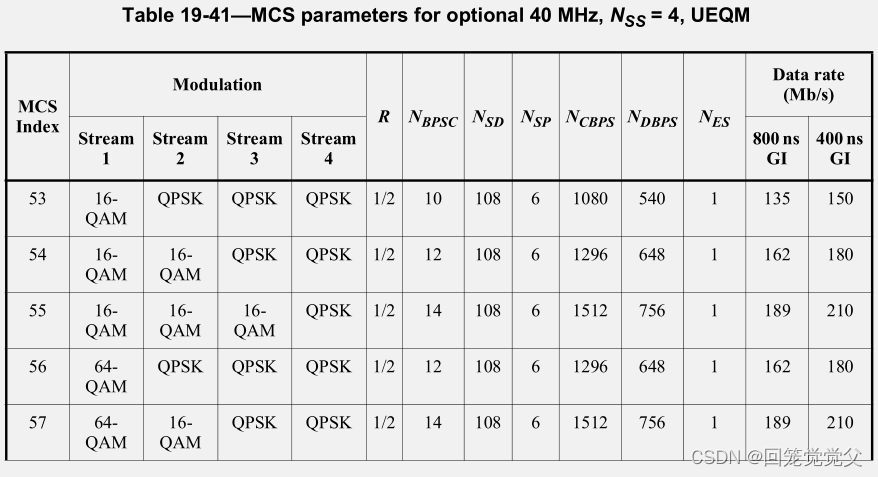

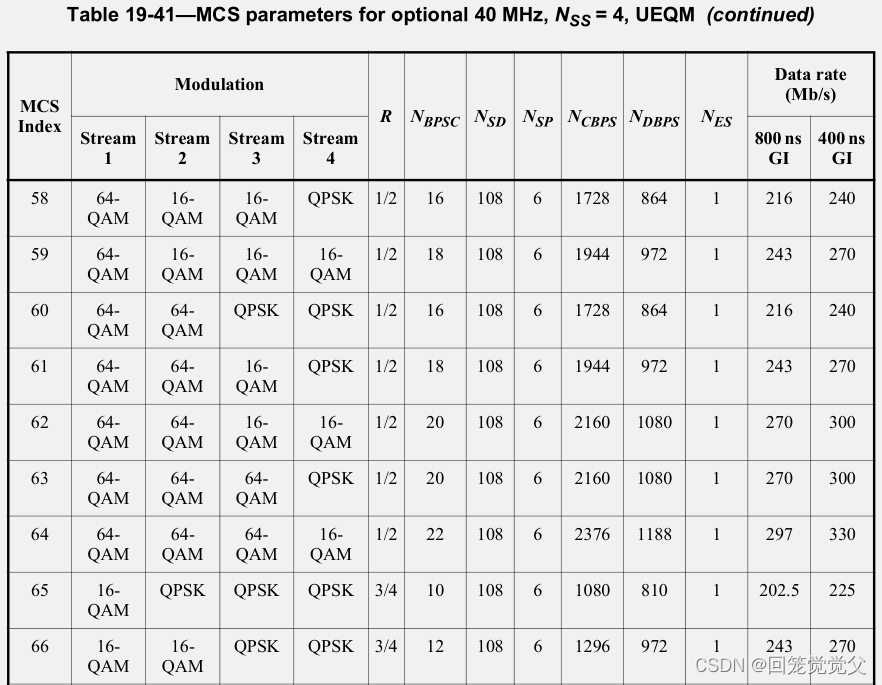

40MHz / UEQM

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述
