36.3.13.3.1 General

应使用36.3.13.3.2（BCC coding）中定义的BCC或36.3.13.3.3（LDPC coding）中定义的LDPC编码对Data字段进行编码。对于EHT MU PPDU，编码类型由EHT-SIG的User字段中的Coding子字段选择，如36.3.12.8（EHT-SIG）中所定义的。对于EHT TB PPDU，编码类型由请求Trigger帧中的User Info字段中的UL FEC Coding Type子字段选择，或者由携带TRS Control子字段的请求帧中的RU Allocation子字段中指示的RU大小来选择，分别如9.3.1.22（Trigger frame format）和35.5.2.3.3（TXVECTOR parameters for EHT TB PPDU response to TRS Control subfield）所定义。

当对EHT PPDU进行BCC FEC编码时，编码器的数量总是每个STA 1个。

---

36.3.13.3.2 BCC coding

对BCC编码的支持被限制为每个用户小于或等于4个空间流，EHT-MCS 0到9，EHT-MCS 15（BPSK-DCM且N_SS,u=1），以及大小与242-tone RU相同或小于242-tone RU的RU或MRU。对于大小与242-tone RU相同或小于242-tone RU的RU或MRU，BCC支持是强制性的（对于发射和接收）。

BCC编码过程如27.3.12.5.1（BCC coding and puncturing）所述。

如果在具有BCC编码的106-tone RU、242-tone RU或106+26-tone MRU中使用EHT-MCS 15（BPSK-DCM且N_SS,u=1），则在每2 x N_DBPS,u个编码比特之后，添加一个padding比特。padding位可以被设置为任何值。

---

36.3.13.3.3 LDPC coding

LDPC是用于具有多于242-tone的RU或MRU的EHT PPDU Data字段中的唯一FEC编码方案。LDPC是分配有EHT-MCS 10到14的RU或MRU的EHT PPDU Data字段中的唯一FEC编码方案。对于支持以下至少一项的EHT STA，必须支持LDPC编码（用于发送和接收）：

• 40/80/160/320MHz EHT SU传输
• 多于4个空间流
• 10至14的任何EHT-MCS

否则，对LDPC编码的发射或接收支持是可选的。如果EHT STA将HE Capabilities元素的LDPC Coding In Payload子字段（参见9.4.2.247 HE Capabilities element）设置为1，则该STA支持LDPC编码的EHT PPDU的发送和接收，其中该子字段依次由dot11HELDPCCodingInPayloadImplemented确定。

---

36.3.13.3.4 EHT PPDU padding process

两步padding填充过程应用于EHT PPDU。在进行FEC编码之前，应用包括pre-FEC MAC和pre-FEC PHY padding两者的pre-FEC padding过程，并且在FEC编码的比特上应用post-FEC PHY padding过程。

四个pre-FEC padding边界将EHT PPDU的最后一个OFDM符号划分为四个符号段。pre-FEC padding可以朝着四个可能的边界中的一个进行填充。四个pre-FEC padding边界由pre-FEC padding factor参数a表示。

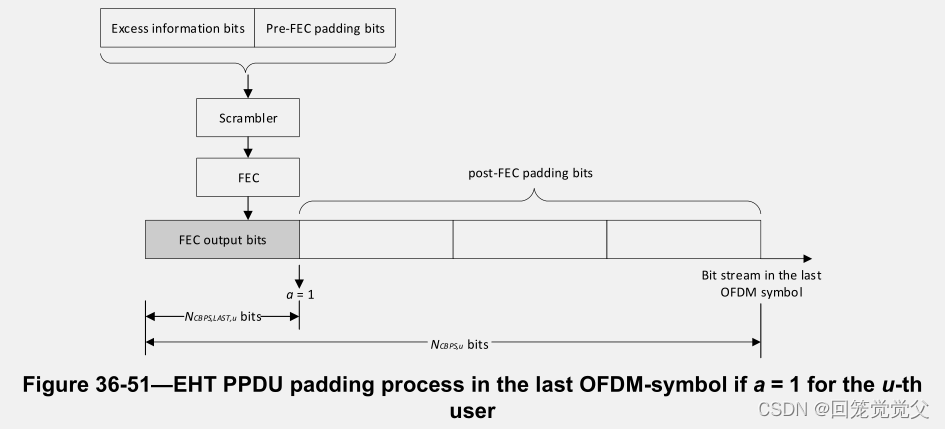

图36-51说明了最后一个OFDM符号中的这四个可能的符号段，以及假设由pre-FEC padding factor表示的期望pre-FEC padding边界为1的一般填充过程。

---

36.3.13.3.5 Encoding process for an EHT MU PPDU

本小节中描述的编码过程适用于EHT SU传输和到多个用户的EHT MU PPDU传输。

对于EHT MU PPDU，所有用户应使用pre-FEC padding factor a的公共值和N_SYM的公共值。padding处理过程描述如下。

在EHT MU PPDU传输中，发射机首先计算用户u的最后一个OFDM符号中剩余的数据比特的数量，如等式（36-47）所示。

其中，

• APEP_LENGTH_u ：第u个用户的TXVECTOR参数APEP_LENGTH。
• N_tail,u ：表36-18（Timing-related constants）中定义的用户u的每个编码器的尾比特数。
• N_service ：表36-18（Timing-related constants）中定义的SERVICE字段中的比特数。
• N_DBPS,u ：表36-23（Frequently used parameters）中定义的第u个用户的每个OFDM符号的数据比特数。

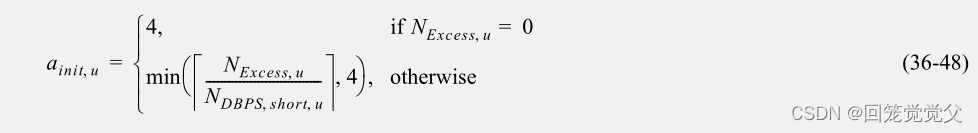

基于N_Excess,u，发射机然后计算最后一个OFDM符号中的符号段的初始数量，即，如等式（36-48）所示的初始pre-FEC padding factor的值a_init,u，以及使用等式（36-49）计算的用户u的OFDM符号的初始数量N_SYM,init,u。

其中，

• N_DBPS,short,u = N_CBPS,short,u · R_u ，R_u 是第u个用户的编码率。
• N_CBPS,short,u = N_SD,short,u · N_SS,u · N_BPSCS,u ，其中N_SD,short,u是对应于第u个用户的占用RU或MRU的N_SD,short值，N_SS,u和N_BPSCS,u在表36-23（Frequently used parameters）中定义。

【元芳你怎么看】
N_BPSCS,u ：Number of coded bits per subcarrier per spatial stream for user u （用户u的每个空间流的每个子载波的编码比特数）。
N_SS,u ：Number of spatial streams for user u（用户u的空间流数）。
N_SD,short ：N_SD ，Effective number of data tones carrying unique data（承载唯一数据的有效data tones数）。注意，对于每个RU或MRU，带有DCM的值（如适用）是不带DCM的值的一半。

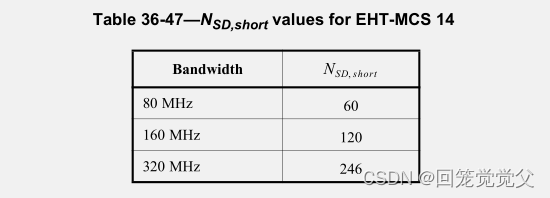

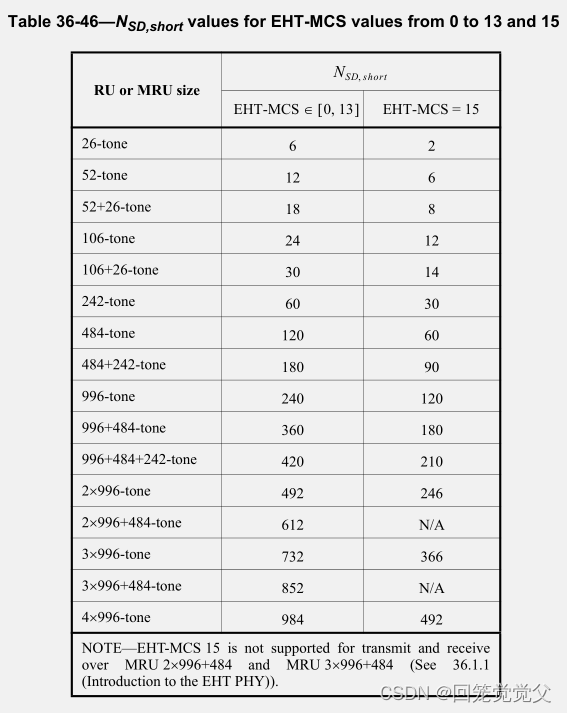

不同RU和MRU的参数N_SD,short值参见表36-46和表36-47。

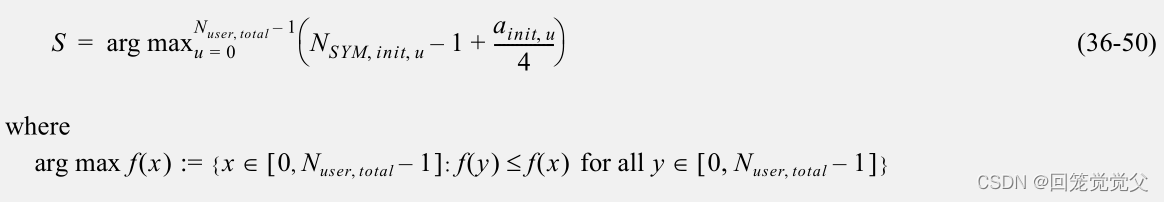

在所有用户中，导出具有如等式（36-50）中的最长编码分组持续时间（longest encoded packet duration）的用户索引S的集合，并从该集合中选择一个值作为u_max。

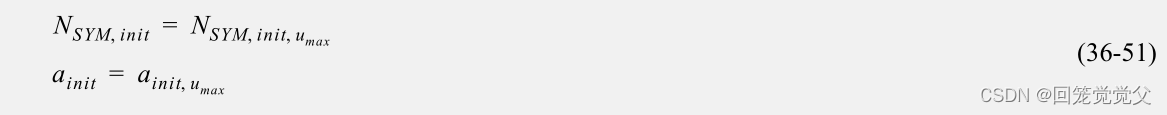

然后，使用等式（36-51）导出所有用户之间的公共a_init和N_SYM,init值。

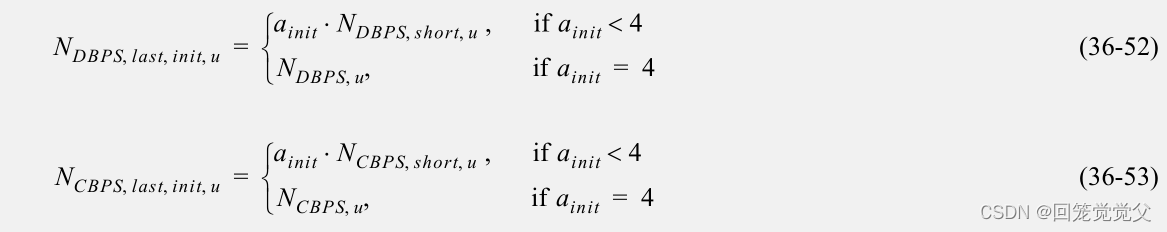

接下来，如等式（36-52）和等式（36-53）所示，计算每个用户在其最后OFDM符号中的数据比特的初始数目和编码比特的初始数量。

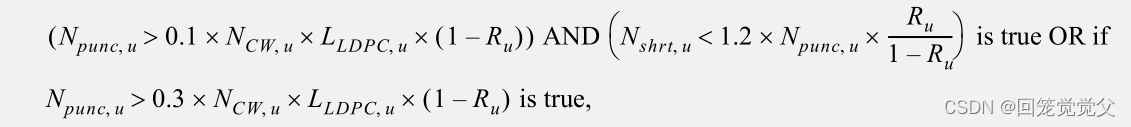

对于每个具有LDPC编码的用户，从参数N_pld,u和N_avbits,u开始，继续19.3.11.7.5中的LDPC编码过程（LDPC PPDU encoding process）。如果至少有一个具有LDPC编码的用户满足19.3.11.7.5中所述的LDPC编码过程的步骤d中的以下条件：

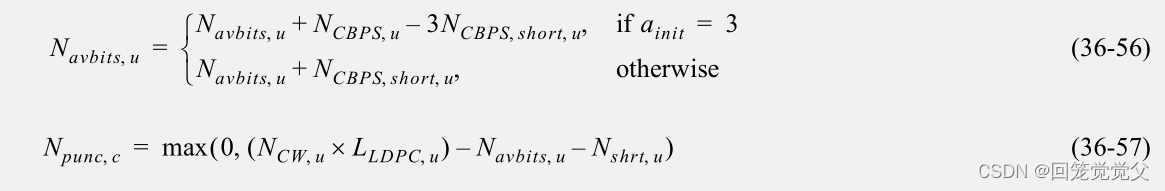

如19.3.11.7.5（LDPC PPDU encoding process）中定义的，其中N_punc,u、N_CW,u、L_LDPC,u和N_shrt,u是用户u的LDPC编码参数，R_u是用户u的编码率，EHT-SIG的LDPC Extra Symbol Segment字段应设置为1，所有具有LDPC编码的用户应使用方程（36-56）和方程（36-57）增加N_avbits并重新计算N_punc。

然后使用等式（36-58）更新所有用户的公共pre-FEC padding factor a和N_SYM的值。

如果具有LDPC编码的任何用户都不满足19.3.11.7.5（LDPC PPDU encoding process）中描述的LDPC编码过程的步骤d中的上述条件，或者如果在EHT MU PPDU中调度的所有用户都是BCC编码的，则EHT-SIG的LDPC Extra Symbol Segment字段应设置为0，并且所有用户的公共pre-FEC padding factor a和N_SYM值应通过等式（36-59）更新。

对于LDPC编码的用户，

对于具有BCC编码的用户，将最后一个OFDM符号的N_DBPS更新为

对于具有LDPC或BCC编码的每个用户，将最后一个OFDM符号的N_CBPS更新为

对于具有LDPC编码的每个用户，如等式（36-63）中那样计算第u个用户的pre-FEC padding bits的数量。

对于具有BCC编码的用户，如等式（36-64）中那样计算pre-FEC padding bits的数量。

对于具有LDPC或BCC编码的每个用户，如等式（36-65）中那样计算最后符号中的post-FEC padding bits的数量。post-FEC padding bits的值没有被指定，而是留给具体实现。

在pre-FEC padding bits中，MAC发送一个PSDU，该PSDU填充EHT PPDU的Data字段中的可用八位字节，在最后一个OFDM符号中逼近LDPC编码用户由a_init表示的期望initial pre-FEC padding边界以及BCC编码用户由a表示的期望pre-FEC padding边界（Among the pre-FEC padding bits, the MAC delivers a PSDU that fills the available octets in the Data field of the EHT PPDU, toward the desired initial pre-FEC padding boundary represented by a_init for users encoded by LDPC, and toward the desired pre-FEC padding boundary represented by a for users encoded by BCC, in the last OFDM symbol.）。PHY然后确定要添加的padding比特的数量，并将它们附加到PSDU。PHY添加的pre-FEC padding bits的数量将始终是0到7。该过程在等式（36-66）和等式（36-67）中定义。

---

36.3.13.3.6 Encoding process for an EHT TB PPDU

对于响应于Trigger帧而发送的EHT TB PPDU，AP指示Trigger帧中的UL Length、GI And EHT-LTF Type、Number Of EHT-LTF Symbols、Pre-FEC Padding Factor、LDPC Extra Symbol Segment和PE Disambiguity字段。公共值T_PE和N_SYM分别如等式（36-92）和等式（36-93）所示由non-AP STA导出。如果满足36.3.13.3.5（Encoding process for an EHT MU PPDU）中描述的LDPC编码过程的步骤d中的条件，则AP应将Trigger帧的Common Info字段中的LDPC Extra Symbol Segment字段设置为1。

【注】AP可以将LDPC Extra Symbol Segment字段设置为1，而不管计算得出的值是多少。AP可以为Pre-FEC Padding Factor字段选择不同于从36.3.13.3.5（Encoding process for an EHT MU PPDU）中描述的计算得出的值。

对于响应于包含TRS Control子字段的帧而发送的EHT TB PPDU，在35.5.2.3.3（TXVECTOR parameters for EHT TB PPDU response to TRS Control subfield）中描述了用于导出公共值T_PE和N_SYM的参数。

对于具有BCC编码的EHT TB PPDU，遵循36.3.13.3.5（Encoding process for an EHT MU PPDU）中所述的EHT MU填充和编码过程，初始参数如下：

• 如果TXVECTOR参数TRIGGER_METHOD是TRIGGER_FRAME，则初始参数是N_SYM,init = N_SYM和a_init = a，其中a是在Trigger帧中的Common Info字段的Pre-FEC Padding Factor子字段中指示的pre-FEC填充因子，N_SYM是从Trigger帧中Common Info字段中的UL Length和Number Of EHT-LTF Symbols子字段导出的数据OFDM符号的公共数目。
• 如果TXVECTOR参数TRIGGER_METHOD是TRS，则初始参数被设置为N_SYM,init = F_VAL + 1和a_init = 4，其中F_VAL是TRS Control子字段的UL Data Symbol子字段的值。

对于具有LDPC编码的EHT TB PPDU，遵循36.3.13.3.5（Encoding process for an EHT MU PPDU）中所述的EHT MU填充和编码过程，初始参数如下：

• 如果TXVECTOR参数TRIGGER_METHOD是TRIGGER_FRAME，并且Trigger帧中的LDPC Extra Symbol Segment字段是1，则使用等式（36-68）设置初始参数。

  然后继续进行36.3.13.3.5（Encoding process for an EHT MU PPDU）中的LDPC编码过程，在该过程中，N_avbits,u总是如等式（36-56）中那样递增，而N_punc,u总是如等式（36-57）中那样重新计算。
• 如果TXVECTOR参数TRIGGER_METHOD为TRIGGER_FRAME，并且TRIGGER帧中的LDPC Extra Symbol Segment字段为0，则将初始参数设置为N_SYM,init = N_SYM和a_init = a。然后继续进行36.3.13.3.5（Encoding process for an EHT MU PPDU）中的LDPC编码过程，在此过程中N_avbits,u和N_punc,u不变。
• 如果TXVECTOR参数TRIGGER_METHOD是TRS，则参数LDPC_EXTRA_SYMBOL是1，并且初始参数被设置为N_SYM,init = F_VAL + 1和a_init = 3，其中F_VAL是TRS Control子字段的UL Data Symbols子字段的值。然后继续进行如36.3.13.3.5（Encoding process for an EHT MU PPDU）中所述的LDPC编码过程，在该过程中，N_avbits,u总是如等式（36-56）中那样递增，而N_punc,u总是如等式（36-57）中那样重新计算。
