新型并联型有源滤波器控制算法研究

1. 背景介绍

随着电力电子装置的广泛应用，电网的无功功率及谐波电流的污染问题日益严重，因此对电网的谐波及无功进行有效治理就成为迫切需要解决的问题。并联型有源滤波器（SAF）具有高度可控性，滤波性能优越，体积小重量轻等优点。在治理谐波和无功补偿方面，并联型有源滤波器得到了迅速发展。

IEEE1547标准要求公用电网电流总谐波失真小于5%，该标准对并联型有源滤波器的电流控制环的稳态性能提出了很高的要求。传统的PI控制器只能实现参考信号为直流时的无静差跟踪，而对于谐波信号跟踪能力较差。本创意提出了一种新型的混合控制算，能够对谐波电流进行高精度控制，大大提高了并联型有源滤波器的谐波抑制性能。

2 创新阐述

2.1 引言

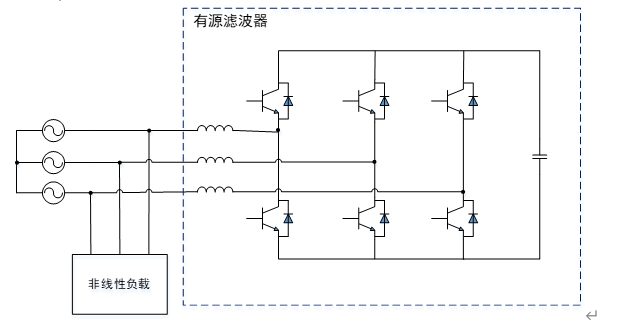

图2-1 三相三线SAF电路拓扑

三相三线并联型有源滤波器拓扑电路如图2-1所示。通过控制IGBT向电网注入特定谐波电流来抵消非线性负载所产生的谐波电流，从而达到减小电网侧电流谐波的作用。为了能够准确快速地补偿电网的谐波电流，要求有源滤波器具有高性能的电流控制功能。电流控制性能主要指有源电力滤波器需要有较高的电流带宽，同时又具有良好的电流跟踪性能。

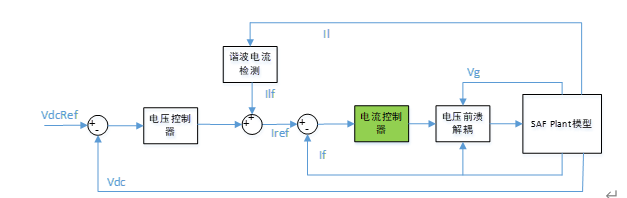

图2-2 SAF控制框图

图2-2是有源滤波器双闭环控制框图。图中电流参考信号Iref为由5次、7次、11次、13次……等谐波以及电压外环的输出组成。要想提高SAF的谐波补偿效果，就需要减小参考电流Iref与实际补偿电流If之间的误差。为了减小该电流误差，
