使用 Prometheus-Operator 监控 Calico(网络监控)

使用 Prometheus-Operator 监控 Calico(网络监控)

Calico 中最核心的组件就是 Felix，它负责设置路由表和 ACL 规则等，以便为该主机上的 endpoints 资源正常运行提供所需的网络连接。同时它还负责提供有关网络健康状况的数据（例如，报告配置其主机时发生的错误和问题），这些数据会被写入 etcd，以使其对网络中的其他组件和操作人员可见。

一、配置 Calico 以启用指标

• 默认情况下 Felix 的指标是被禁用的，必须通过命令行管理工具 calicoctl 手动更改 Felix 配置才能开启，需要提前配置好命令行管理工具。

1、下载管理工具

$ wget https://github.com/projectcalico/calicoctl/releases/download/v3.15.0/calicoctl -O /usr/local/bin/calicoctl
$ chmod +x /usr/local/bin/calicoctl

2、接下来需要设置 calicoctl 配置文件（默认是 /etc/calico/calicoctl.cfg）。如果你的 Calico 后端存储使用的是 Kubernetes API，那么配置文件内容如下：

apiVersion: projectcalico.org/v3
kind: CalicoAPIConfig
metadata:
spec:
  datastoreType: "kubernetes"
  kubeconfig: "/root/.kube/config"

3、配置好了 calicoctl 之后就可以查看或修改 Calico 的配置了，先来看一下默认的 Felix 配置：

$ calicoctl get felixConfiguration default -o yaml

手动修改配置：

$ calicoctl patch felixConfiguration default  --patch '{"spec":{"prometheusMetricsEnabled": true}}'

4、Felix 暴露指标的端口是 9091，可通过检查监听端口来验证是否开启指标：

$ ss -tulnp|grep 9091
$ curl -s http://localhost:9091/metrics

二、Prometheus 采集 Felix 指标

启用了 Felix 的指标后，就可以通过 Prometheus-Operator 来采集指标数据。

Prometheus-Operator 在部署时会创建 Prometheus、PodMonitor、ServiceMonitor、AlertManager 和 PrometheusRule 这 5 个 CRD 资源对象，然后会一直监控并维持这 5 个资源对象的状态。

• Prometheus 这个资源对象就是对 Prometheus Server 的抽象。

• PodMonitor 和 ServiceMonitor 就是 exporter 的各种抽象，是用来提供专门提供指标数据接口的工具，

• Prometheus 就是通过 PodMonitor 和 ServiceMonitor 提供的指标数据接口去 pull 数据的。

• ServiceMonitor 要求被监控的服务必须有对应的 Service，而 PodMonitor 则不需要，此处选择使用 PodMonitor 来采集 Felix 的指标。

• PodMonitor 虽然不需要应用创建相应的 Service，但必须在 Pod 中指定指标的端口和名称，因此需要先修改 DaemonSet calico-node 的配置，指定端口和名称

1、先用以下命令打开 DaemonSet calico-node 的配置：

$ kubectl -n kube-system edit ds calico-node

2、然后在线修改，在 spec.template.sepc.containers 中加入以下内容：

ports:
   - containerPort: 9091
    name: http-metrics
    protocol: TCP

3、创建 Pod 对应的 PodMonitor：

#prometheus-podMonitorCalico.yaml
apiVersion: monitoring.coreos.com/v1
kind: PodMonitor
metadata:
  labels:
    k8s-app: calico-node
  name: felix
  namespace: monitoring
spec:
  podMetricsEndpoints:
  - interval: 15s
    path: /metrics
    port: http-metrics
  namespaceSelector:
    matchNames:
    - kube-system
  selector:
    matchLabels:
      k8s-app: calico-node
$ kubectl apply -f prometheus-podMonitorCalico.yaml

注意：

• PodMonitor 的 name 最终会反应到 Prometheus 的配置中，作为 job_name。
• podMetricsEndpoints.port 需要和被监控的 Pod 中的 ports.name 相同，此处为 http-metrics。
• namespaceSelector.matchNames 需要和被监控的 Pod 所在的 namespace 相同，此处为 kube-system。
• selector.matchLabels 的标签必须和被监控的 Pod 中能唯一标明身份的标签对应。
  最终 Prometheus-Operator 会根据 PodMonitor 来修改 Prometheus 的配置文件，以实现对相关的 Pod 进行监控。可以打开 Prometheus 的 UI 查看监控目标：

  注意：Labels 中有 pod=“calico-node-xxx”，表明监控的是 Pod。

三、可视化监控指标

• 采集完指标之后，就可以通过 Grafana 的仪表盘来展示监控指标了。Prometheus-Operator 中部署的 Grafana 无法实时修改仪表盘的配置（必须提前将仪表盘的 json 文件挂载到 Grafana Pod 中），而且也不是最新版（7.0 以上版本），所以我选择删除 Prometheus-Operator 自带的 Grafana，自行部署 helm 仓库中的 Grafana。

1、先进入 kube-prometheus 项目的 manifests 目录，然后将 Grafana 相关的部署清单都移到同一个目录下，再删除 Grafana：

$ cd kube-prometheus/manifests
$ mkdir grafana
$ mv grafana-* grafana/
$ kubectl delete -f grafana/

2、然后通过 helm 部署最新的 Grafana：

$ helm install grafana stable/grafana -n monitoring

3、访问 Grafana 的密码保存在 Secret 中，可以通过以下命令查看：

$ kubectl -n monitoring get secret grafana -o yaml
apiVersion: v1
data:
  admin-password: MnpoV3VaMGd1b3R3TDY5d3JwOXlIak4yZ3B2cTU1RFNKcVY0RWZsUw==
  admin-user: YWRtaW4=
  ldap-toml: ""
kind: Secret
metadata:
...

4、对密码进行解密：

$ echo -n "MnpoV3VaMGd1b3R3TDY5d3JwOXlIak4yZ3B2cTU1RFNKcVY0RWZsUw=="|base64 -d

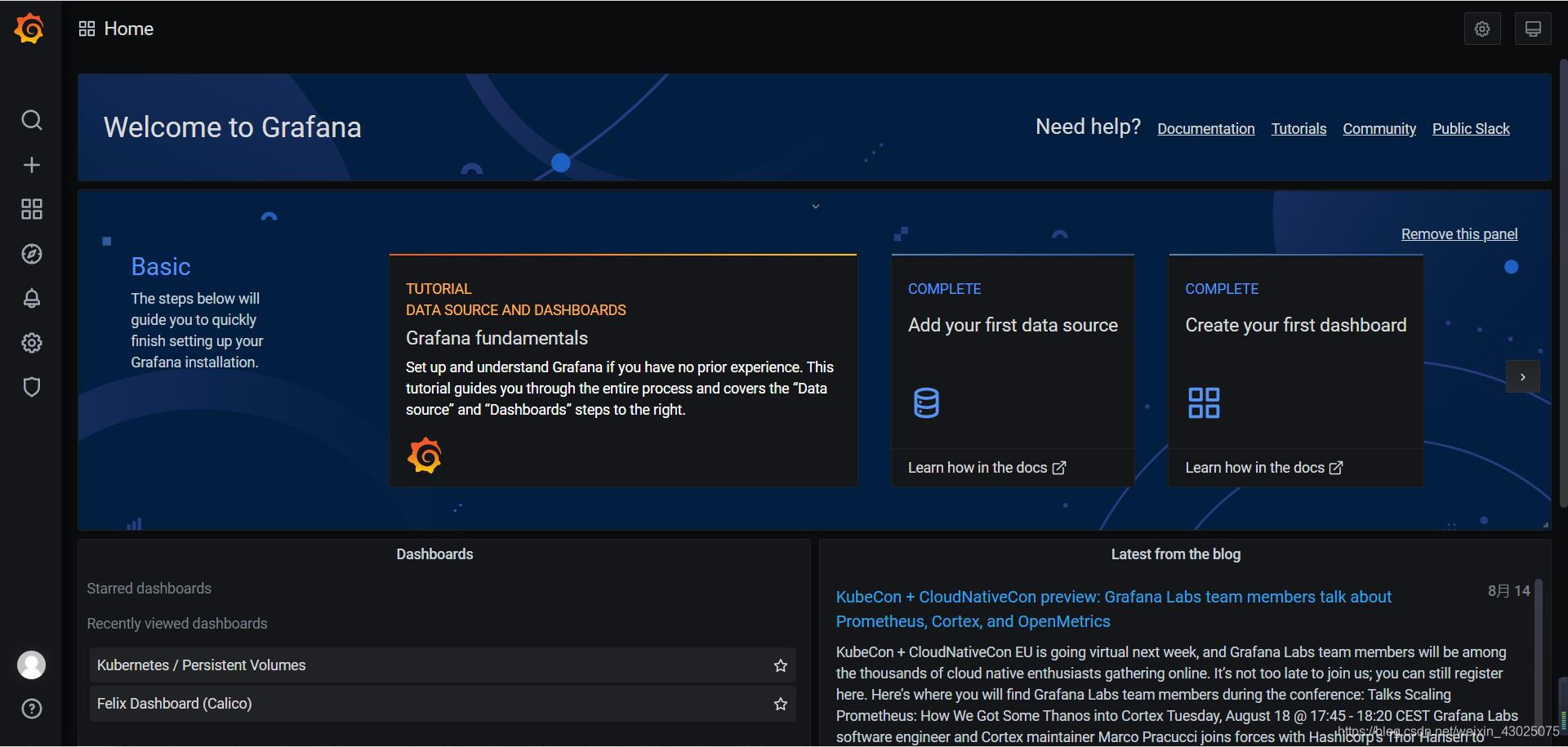

5、解密出来的信息就是访问密码。用户名是 admin。通过用户名和密码登录 Grafana 的 UI：

6、添加 Prometheus-Operator 的数据源：

7、Calico 官方没有单独 dashboard json，而是将其放到了 ConfigMap 中，我们需要从中提取需要的 json，提取出 felix-dashboard.json 的内容，然后将其中的 datasource 值替换为 prometheus。你可以用 sed 替换，也可以用编辑器，大多数编辑器都有全局替换的功能。如果你实在不知道如何提取，可以使用我提取好的 json：

---

–请点击链接下载–

---

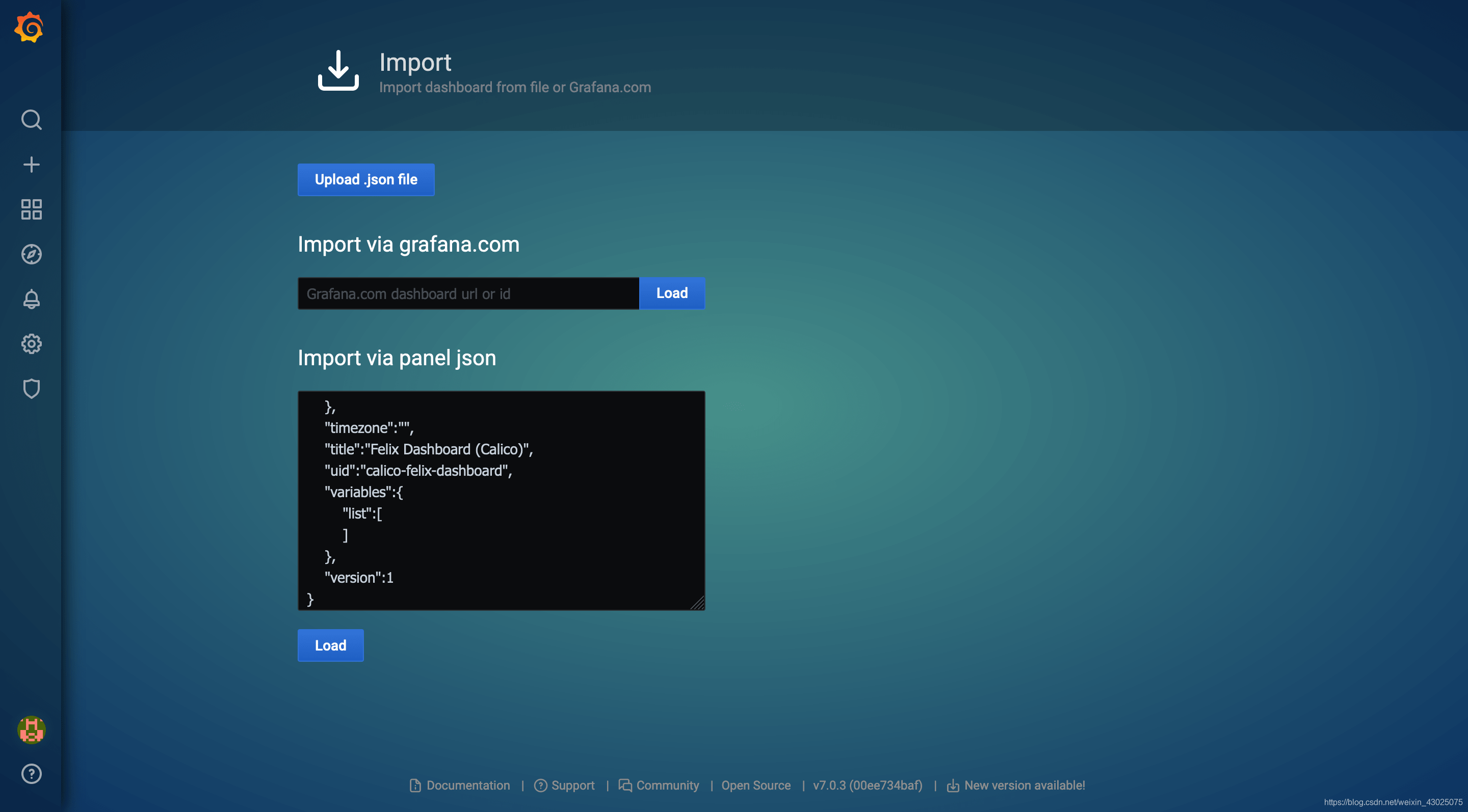

8、修改完了之后，将 json 内容导入到 Grafana：

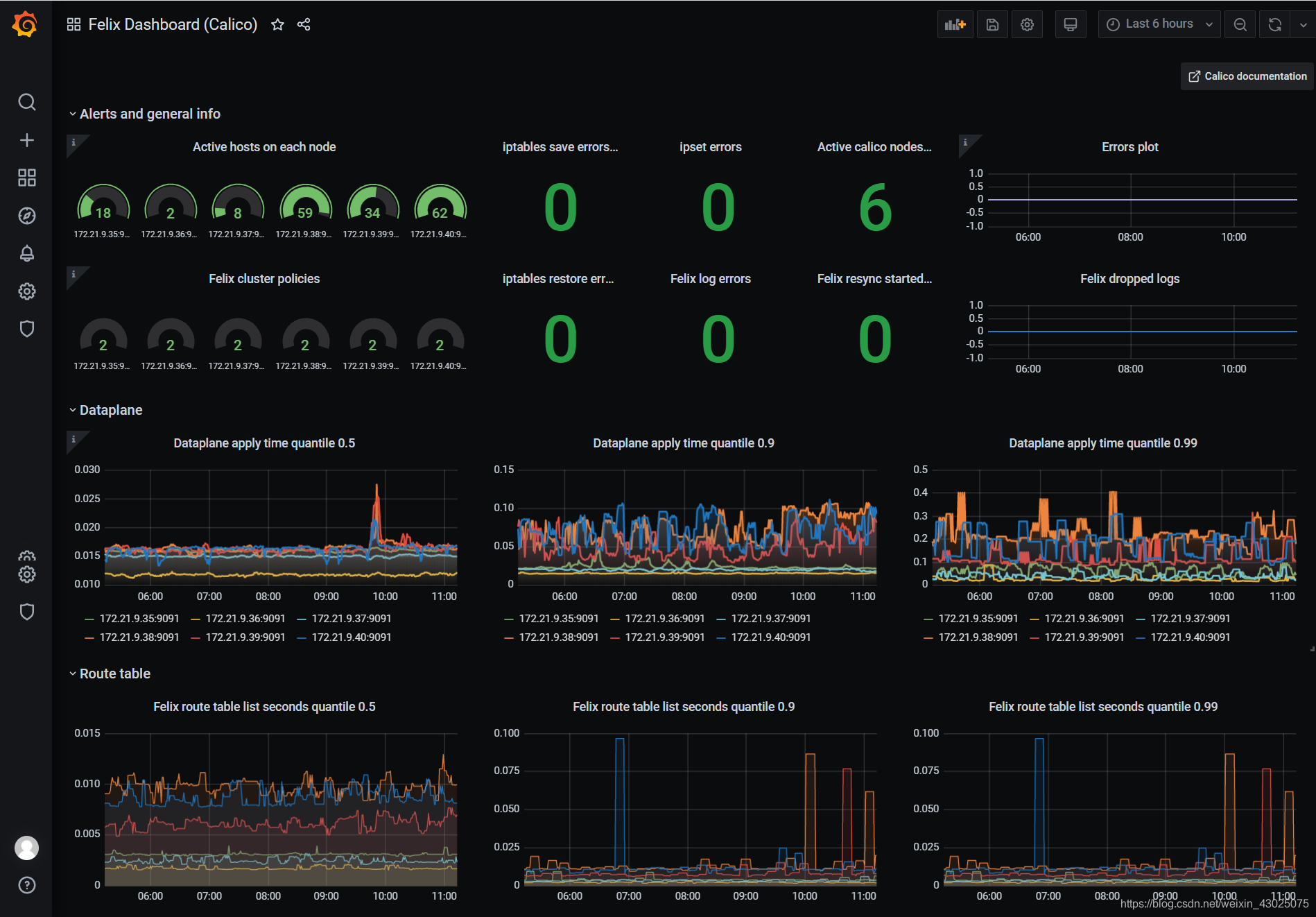

9、最后得到的 Felix 仪表盘如下图所示：
