SIMATIC S7-1200/1500 功能块 SinaPos FB300

- 功能描述 - 通用

可使用该功能块对采用SINAMICS S/G基本定位器技术的SINAMICS驱动执行循环激活。
SinaPos 块

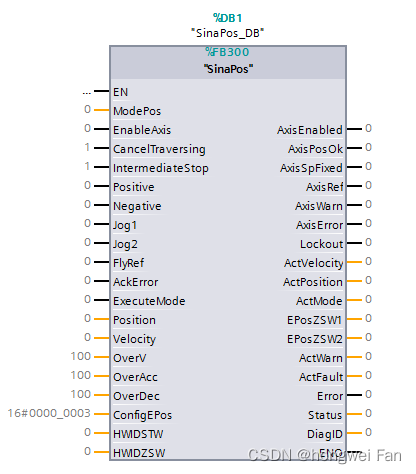

- SinaPos 的输入输出接口

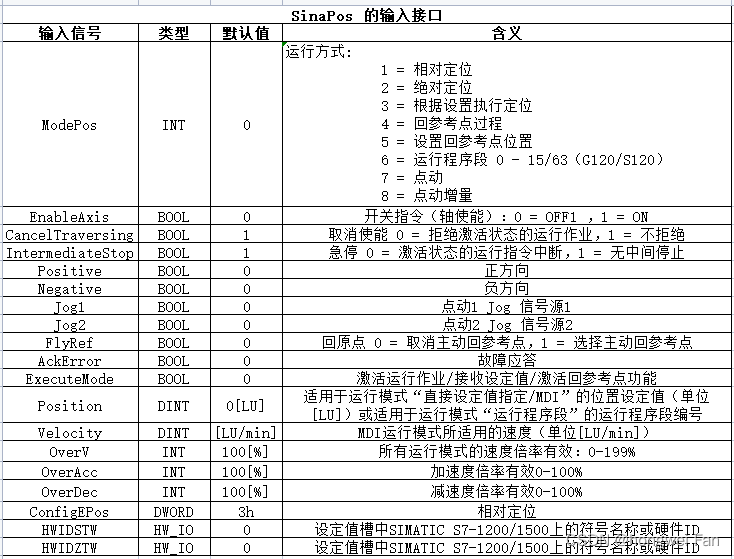

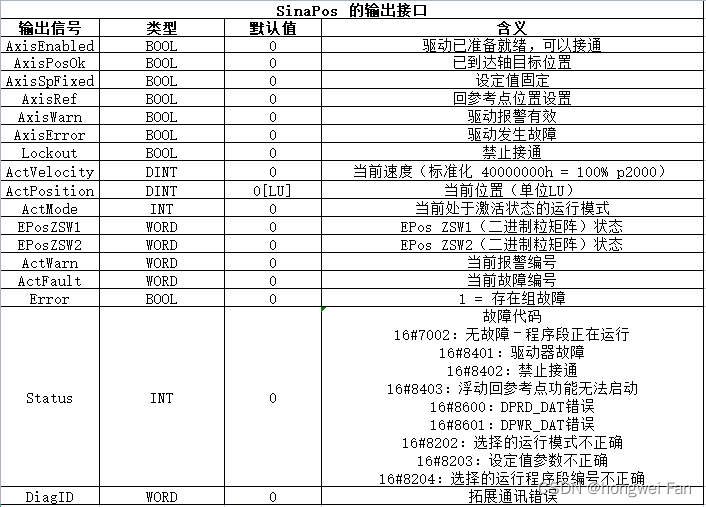

功能块的初始配置期间，这些输入输出均设置有初始值。输入输出接口一览如下：
在这里插入图片描述
在这里插入图片描述
