Creo曲线阵列纹路的创建
在练习如图1所示的花纹时遇到的建模问题，在此做下总结，有需要的朋友可以参考；
图1
1、建模思路
先说下建模思路：
1-1、先说下它的纹路单元（因为这涉及到后续用什么方法阵列）

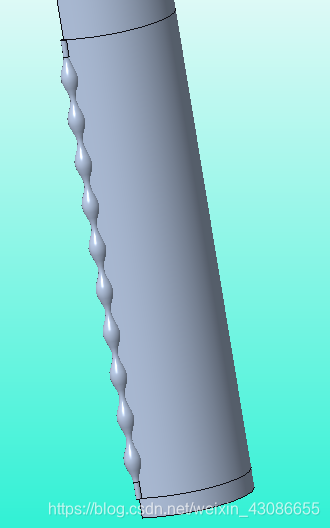

图2

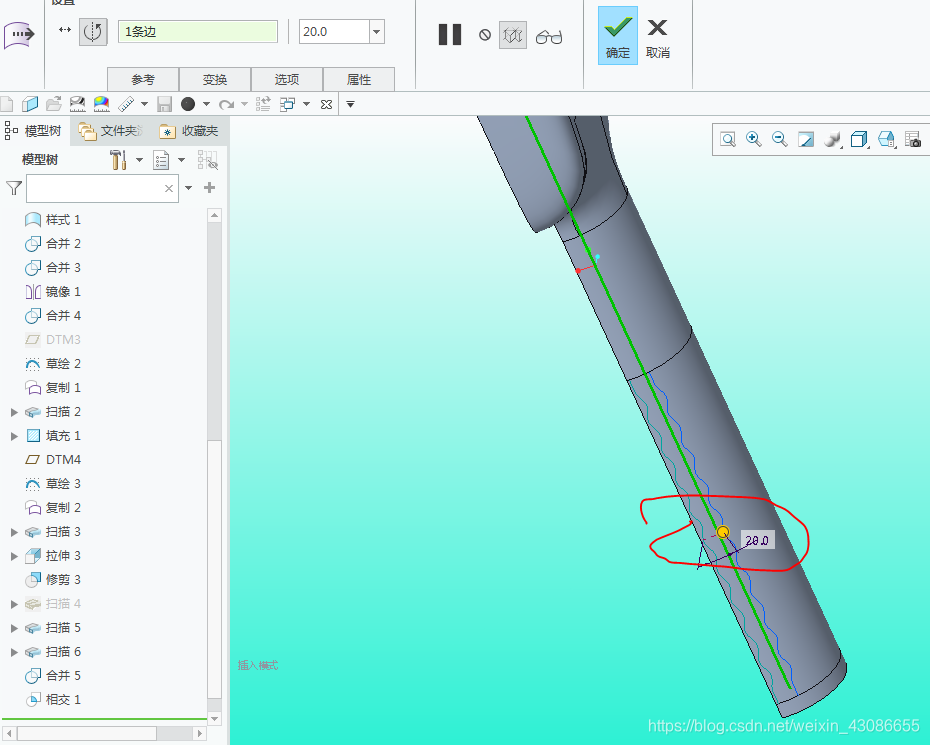

如图2所示，曲线是由变截面扫描（截面曲线如图3）做出来的，在两端做一下平整圆过渡，得到和大面的交线；

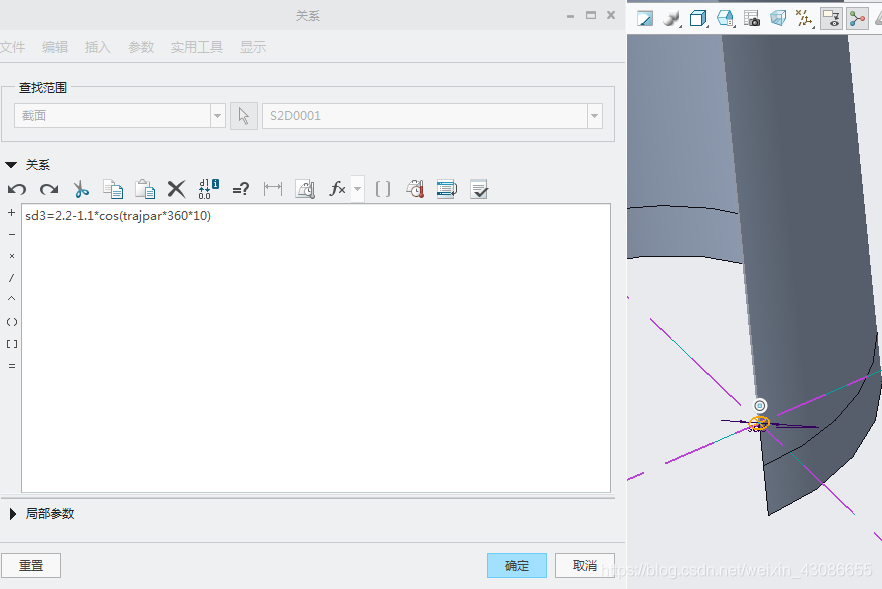

图3
1-2、单元建模：

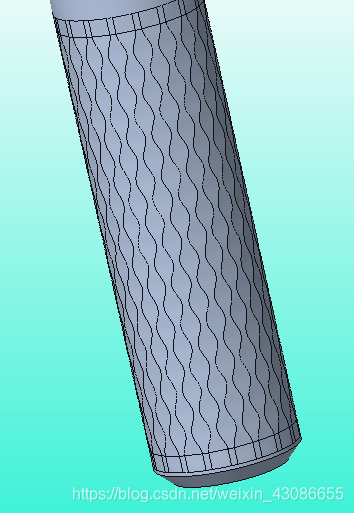

得到交线后，按照圆周进行分割，并进行移动副本（本例是20度一个），和镜像操作（镜像面是移动后回转2.5°，具体角度按实际，试一次就知道了），得到3条圆周上的线；分别如图4和图5所示：
图4
