Creo扫描后尖角收敛处补面无法约束垂直关系的原因

本文分享了在Creo建模中遇到的尖角收敛处补面无法约束垂直关系的问题。通过实例分析,指出扫描顺序和原点轨迹选择对结果的影响,强调在扫描时应将后续需要垂直约束的边作为原点轨迹,以避免补面时的困扰。此外,还提到了造型曲面作为临时解决方案的局限性。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

Creo扫描面尖角收敛处补面无法约束垂直关系的注意点

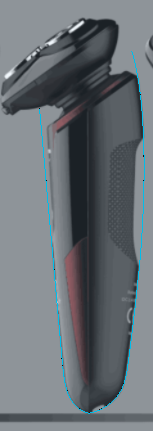

1、如下图,在练习电动剃须刀的曲面建模过程中,具体思路不再赘述;做下部分手持大面时发现问题:,通过先扫描,然后尖端收敛处补面的操作,但补面过程中发现无法约束垂直关系,这样后面镜像存在问题;
在这里插入图片描述

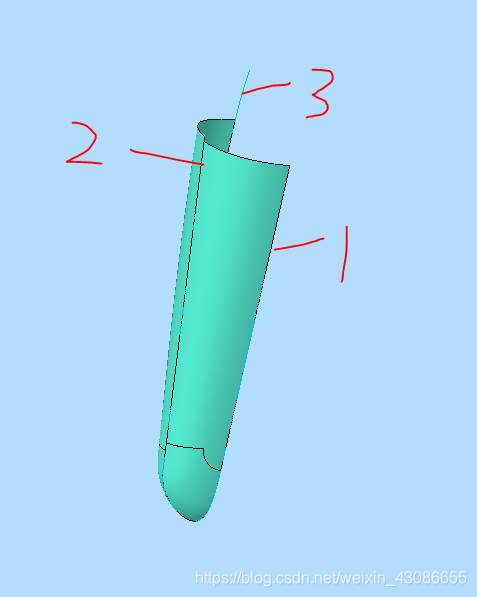

2、如下图:1、3分别为前后的轮廓线,2为侧面轮廓线:
在这里插入图片描述

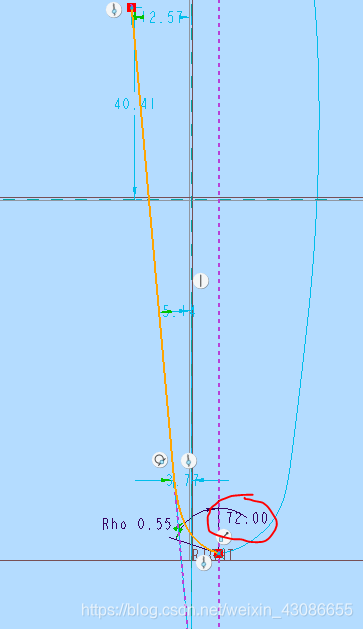

如下图:由于1、3曲线端部并不是90度(有时考虑到产品的出模,存在拔模角);
在这里插入图片描述

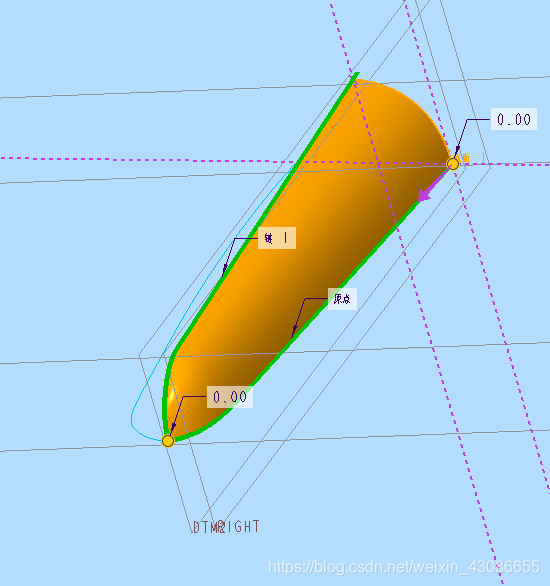

因此在扫描后,如下2张图分别是扫描的选择顺序及截面,会有褶皱(注意图中将来需要垂直关系的边,位于褶皱另外一边),这种情况下,后面补面是可以成功的;
扫描顺序
图1
