单稳态触发器

工作原理

(1)输入是低电平,由于vo是低电平,则G1门的输入为两个0,电路处于稳定状态。
(2)外加触发信号,当输入电平高于G1门的阈值电压,电路有以下过程:v1升高导致vo1减小,导致v12减小,导致vo升高,vo1进一步减小。会导致瞬间G1打开,vo1变低电平。由于电容器两端电压不能突变,v12会跟着瞬间变低,G2截止,vo变高。此时就算输入变低,由于G1另一端的电压为高电平,触发器能暂时维持状态,但是电容会被VDD充电,很快,v12又会被拉到高电位,状态会还原。
故把这种触发器叫做单稳态触发器。

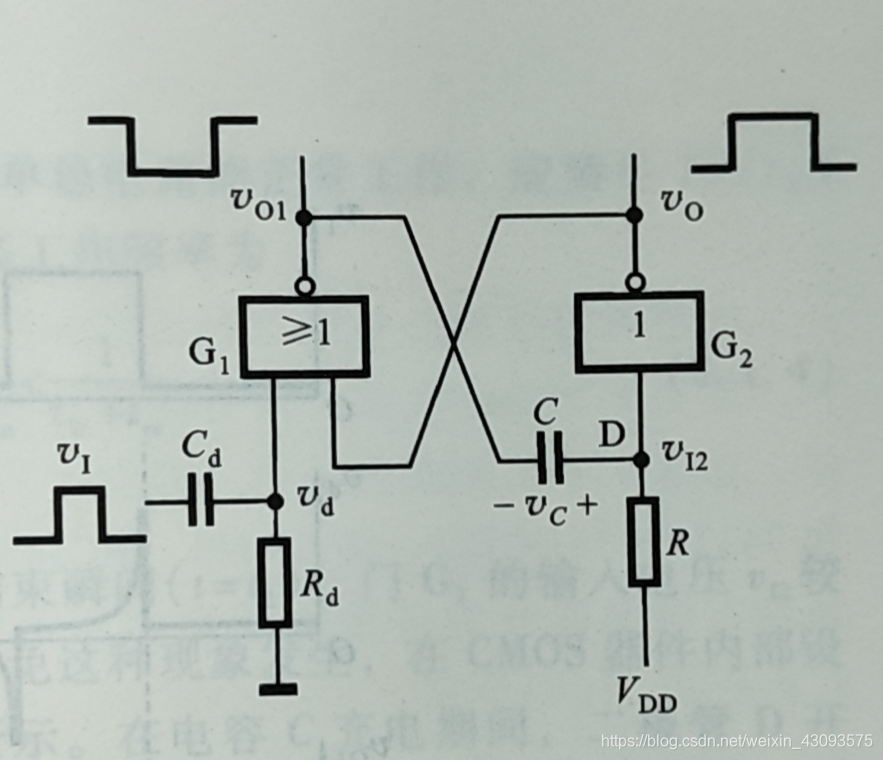

Cmos门电路微分单稳态触发器
