一、DWF概述

1.关于DWF

清华数为大数据应用开发工具DWF是一款数据模型驱动的低代码应用开发工具。2021年，以工业大数据应用系统用户的需求为牵引，DWF团队共发布6个主版本，分别在移动端应用定制、异构数据源管理、交互设计功能完善、第三方组件集成等方面进行了扩展。

DWF采用了模型驱动的设计理念、以配置方式实现业务系统的构建，是以数据为中心的零代码或低代码开发平台。DWF平台的初衷是希望解决低代码、敏捷化开发与交付。在低代码平台上只需要了解业务过程建模的基本逻辑，几乎不需要考虑IT的架构，而只需要专注于业务问题的本身，领域工程师上位，就可创建应用程序，这是DWF工具开发的初衷。DWF具有一站式部署、可配置、敏捷定制，低码量开发、多数据源接入和集成服务等特点。

DWF平台具有以下特征：

一站式部署：免除了开发者构建应用时在技术栈选型、维护等方面的困难，得以将精力集中在解决问题，而不是浪费在调试系统上。
可配置：采用模型驱动的设计理念，以配置的方式实现系统开发，降低后续测试、维护的成本。

敏捷化：通过一系列可配置组件的按需组合来实现应用系统的功能，既降低了开发技术门槛，即时交付系统，即改、即用，快速响应变更需求。

低代码量开发：基于模型开展有针对性的扩展编码工作，减少编码总量，降低开发难度。配合敏捷定制功能，大幅度减少了代码量和系统缺陷产生的可能。

数据集成服务：可接入多种数据源，自动探测数据模式，通过组合关联数据集形成中介数据集，提供多数据源集成服务。

2.DWF定位

市场上目前有很多企业应用开发工具和开发平台，如OA、BI、ERP、BPM与网站等开发工具或平台等，其定位都各不相同，DWF有如下定位：

1）DWF可以作为大数据系统的协调器：

• 数据总线：为各个不同组件提供用于配置数据的集中管理场所；
• 控制总线：通过后台的二次开发接口驱动其他组件工作；
• 交互总线：快速将大数据组件的分析结果展示给该用户。

2）DWF可以作为支撑企业快速搭建信息化应用的低码量工具

• 针对中小企业信息管理需求快速开发应用程序；
• 工单管理、设备管理等部门级应用。

3）DWF可以做为智能物联网领域创新应用研发工具

• 对开发基础IT系统功能不过多关注；
• 帮助IoT工程师定制端到端的应用功能，将集中精力解决IOT领域的应用。

3.DWF适用场景

企业对数字化、信息化系统需求分为三种情况：

• 变化频繁、需求不明确：如一些新的业态、新的创新类应用。
• 变化不太频繁、需求相对明确：新的客户参与，希望通过数字化提升运营效率。
• 变化不频繁、目标明确：对一些遗留系统的升级等。

企业已经既有很多信息化的系统来支持企业的信息化和数字化，当用户属于以下情况之一时，可以尝试使用DWF来解决所面对的问题：

• 市面上没有现成的应用程序可以直接购买。希望快速上云的应用，各类“小前台” 应用快速开发、迭代试错。
• 现成的解决方案过于复杂和/或过于昂贵。向制造业企业常用的传统的信息化系统：ERP、PLM、MES、CRM等传统信息化平台价格昂贵，且每年要支付15-20%的系统维护费用，企业难以承受。
• 为客户提供的系统需要定制的内容较多。每个客户系统有较大的差异性，三成以上的需求需要定制开发；需要雇佣实施顾问进行客户化定制开发，在遇到系统升级时，定制化开发的内容难以移植。
• 客户希望进一步控制未来的能力，且降低开发人员成本。人力资源不足，希望能够用较低的成本获得可用的软件制品。软件企业人力成本占55%以上，且软件专业人员流动性较大，企业管理者希望进一步降低软件人员的使用成本。

4.DWF的用户

DWF系统应用人员分为三类：

• 建模人员：用DWF模型定制功能进行业务系统的定制，定制的模型包括：数据模型、表单模型、功能模型、组织模型和权限模型；当要实现一些特殊的应用需要进行脚本开发和插件开发，做少量的代码开发工作。
• 系统管理员：负责业务系统的运行维护，用于终端使用人员的创建和权限的分配，对用户进行在线管理；对系统、对数据进行备份等日常运行维护。
• 最终用户：在应用的APP端展开日常业务工作，创建业务单据和数据，对数据进行操作处理，对基础数据进行维护，对数据进行导入、导出等，完成特定的业务操作。如设备管理员需要完成工单的创建等闭环操作。

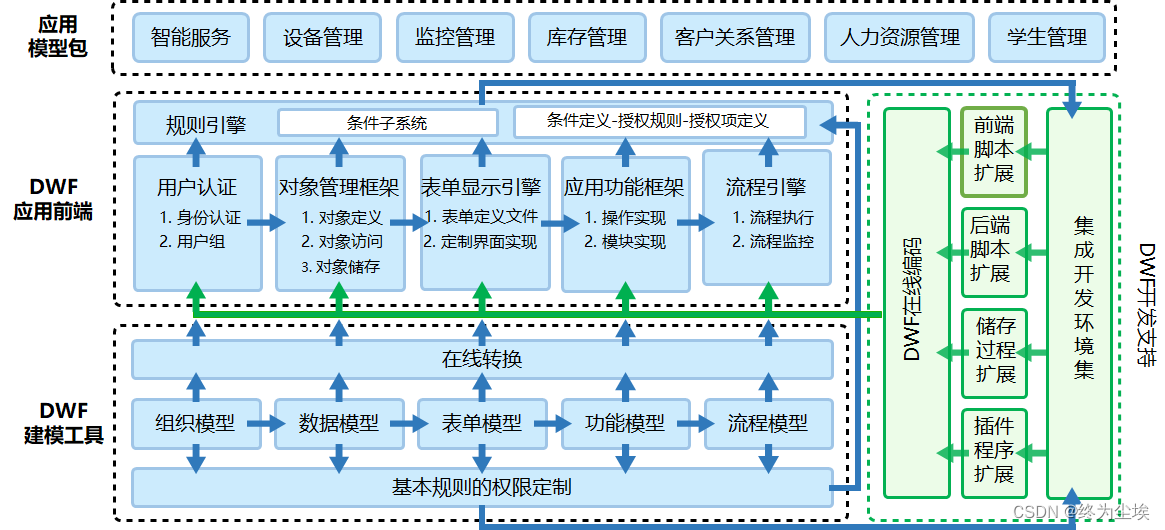

  DWF功能逻辑图

5.DWF功能逻辑图

二、DWF技术架构和体系结构

1.DWF的技术栈：

• 前端技术：JavaScript、Vue、iView、WebSocket等
• 后端技术：JAVA、SpringBoot、JPA、Spring security、JWT等
• 其他技术：Slf4j、Logback、Lombok、Swagger-UI等
• 部署环境： Tomcat、Nginx、PostgreSQL等
• 构建项目：Jenkins、JDK1.8、Maven等
• 开发环境：JDK1.8、Python、NodeJS与VSCode（也可以是Eclipse、Idea与WebStorm等）

2.DWF的体系结构

DWF是一种支持企业信息化应用系统快速开发的低代码开发工具，采用基于模型驱动、可配置方式的方式构建应用，DWF根据应用角色提供了三个入口：

• 监控工具（monitor）：用于对服务器进行监视和控制。
• 建模工具（modeler）：用于进行后台配置。
• 应用前端（app）：解释后台配置，产生面向终端的应用程序。

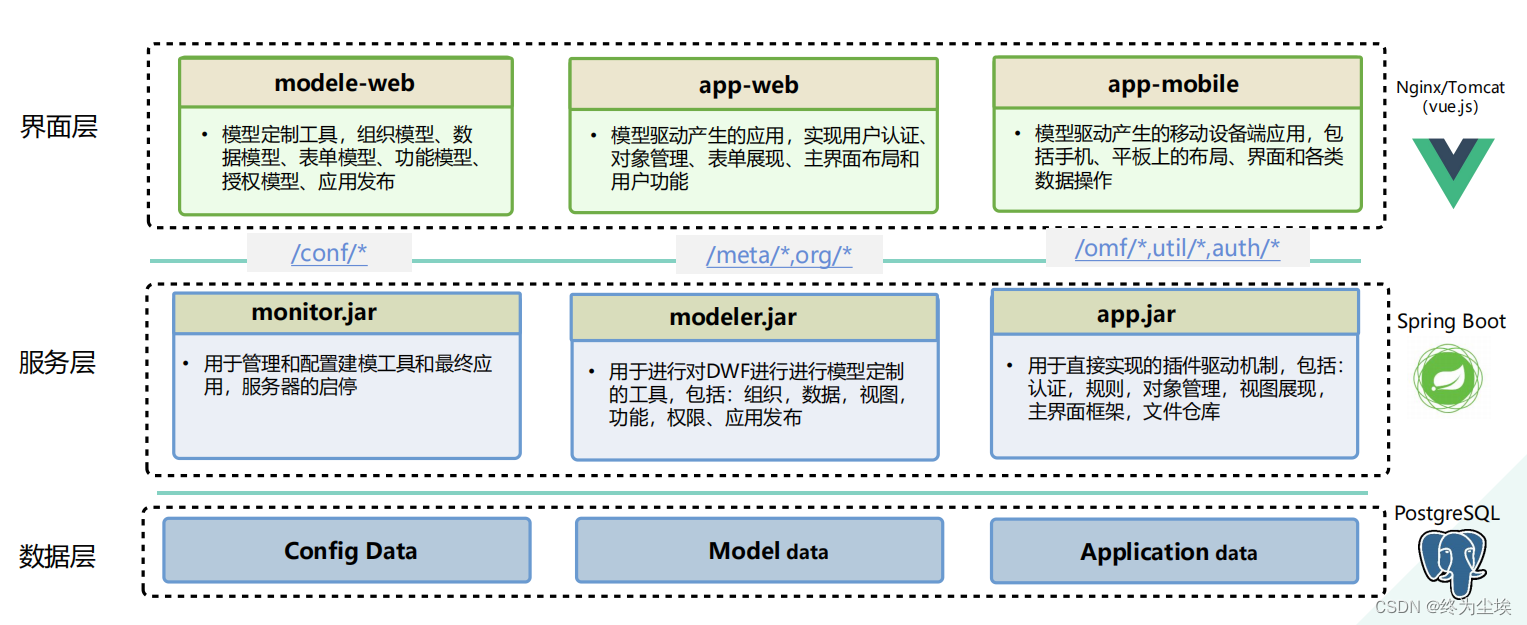

DWF软件的体系架构图如下：

前端：采用vue.js前端组件库开发。Vue.js是一款轻巧、高性能的构建数据驱动的Web 界面的渐进式MVVM框架，并且框架集成了大量优秀的第三方UI库；面对复杂的需求不停的迭代，这对于开发人员来说使用Vue节省了大量时间。前端以war包的形式部署在tomcat web服务器；当tomcat web服务器启动后，war包通过一个浏览器访问的URL路径访问，用于登录系统前端。DWF前端主要包含2个war包：

• 建模工具部署包（modeler-web.war）：用于启动模型定制工具，允许用户在后台定制组织、数据、表单、功能、权限、应用发布等模型，并进行脚本开发。一般由应用开发人员使用。
• 应用入口部署包（app-web.war）：用于解释后台定制的模型，在前端产生业务应用功能。一般由终端用户使用。

后端：后端采用微服务方式，使用SpringBoot开发。轻量级开源框架SpringBoot，能够方便集成各种开源软件；可快速构建项目，支持微服务化，提供运行时的应用监控，可极大提高开发和部署效率。当DWF后端启动后，会对外呈现一系列RESTful API接入点，前端通过发出http请求访问DWF的数据库。后端主要包含3个jar包：

• 监控服务部署包（monitor.jar）：和monitor前端配套，用于系统监控。
• 模型服务部署包（modeler.jar）：和modeler前端配套，用于控制模型数据。
• 应用服务部署包（app.jar）：和app前端配套，用于操作用户数据。

底层：为支持前端对数据的操作，DWF提供一个Postgre SQL的模型数据库（db-pure.sql）。在安装包中，该数据库以备份文件的形式存在，导入后与jar包配套。

3.DWF的运行机制

用DWF构建业务系统不必从零开始开发，系统使用会有三个过程：

• 模型定制与转换过程：快速用DWF模型定制工具进行业务模型的定制，组件拼装出应用系统，模型转换后即可运行。这一过程不需要高级（昂贵）的开发人员参与，并且可以快速迭代业务系统。
• 基于模型脚本开发过程：在需要实现一些特殊功能和操作时，可利用DWF系统集成的开发工具，用脚本进行补充性功能开发，在线更新系统。该过程仅需要一些脚本的编程工作来解决问题。
• 应用部署与运行过程：这个过程重点考虑企业对应用系统的保密要求。DWF开发的应用系统既可以独立部署在内网，也可以部署在云端。

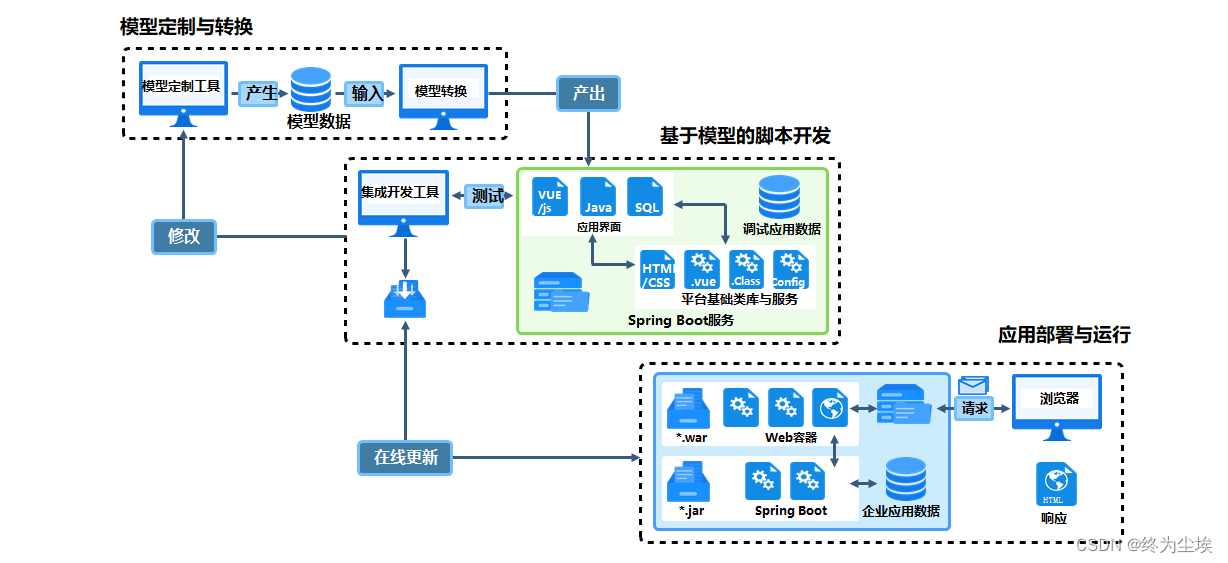

DWF开发过程示意图如下：

这种开发模式的好处是：

• 让系统开发人员将注意力集中在关键问题上，节省了考虑软件架构和技术细节的精力。
• 以配置方式实现系统开发，降低后续测试和维护的成本。
• 基于模型扩展编码工作，减少编码总量，降低开发难度。
• 交付系统、修改系统迅速，能快速响应变更需求，实现即改、即用。

4.DWF的核心功能

DWF提供了建模工具、应用前端、系统扩展三个层次的功能，在此基础上可以搭建各种业务系统的应用。

• DWF建模工具：利用DWF核心功能完成各类模型的定制，统一由DWF完成在线转换成前端应用。每次模型修改或增删后，都要进行在线转换。
• DWF应用前端：应用前端提供应用系统的通用功能，例如：用户认证、权限管控、数据存取、界面显示、功能定义、操作实现、流程管控等功能。
• DWF开发支持：在模型定制不能完全满足用户要求的情况下，通过前端或后端的脚本、存储过程和增加插件来扩展应用前端的功能，支持上层应用的需要。
• 应用模型包：基于DWF可实现各类业务应用系统，如：智能服务管理、设备管理、系统监控管理、进销存管理、客户关系管理、人力资源管理、学生、学籍管理等应用系统。

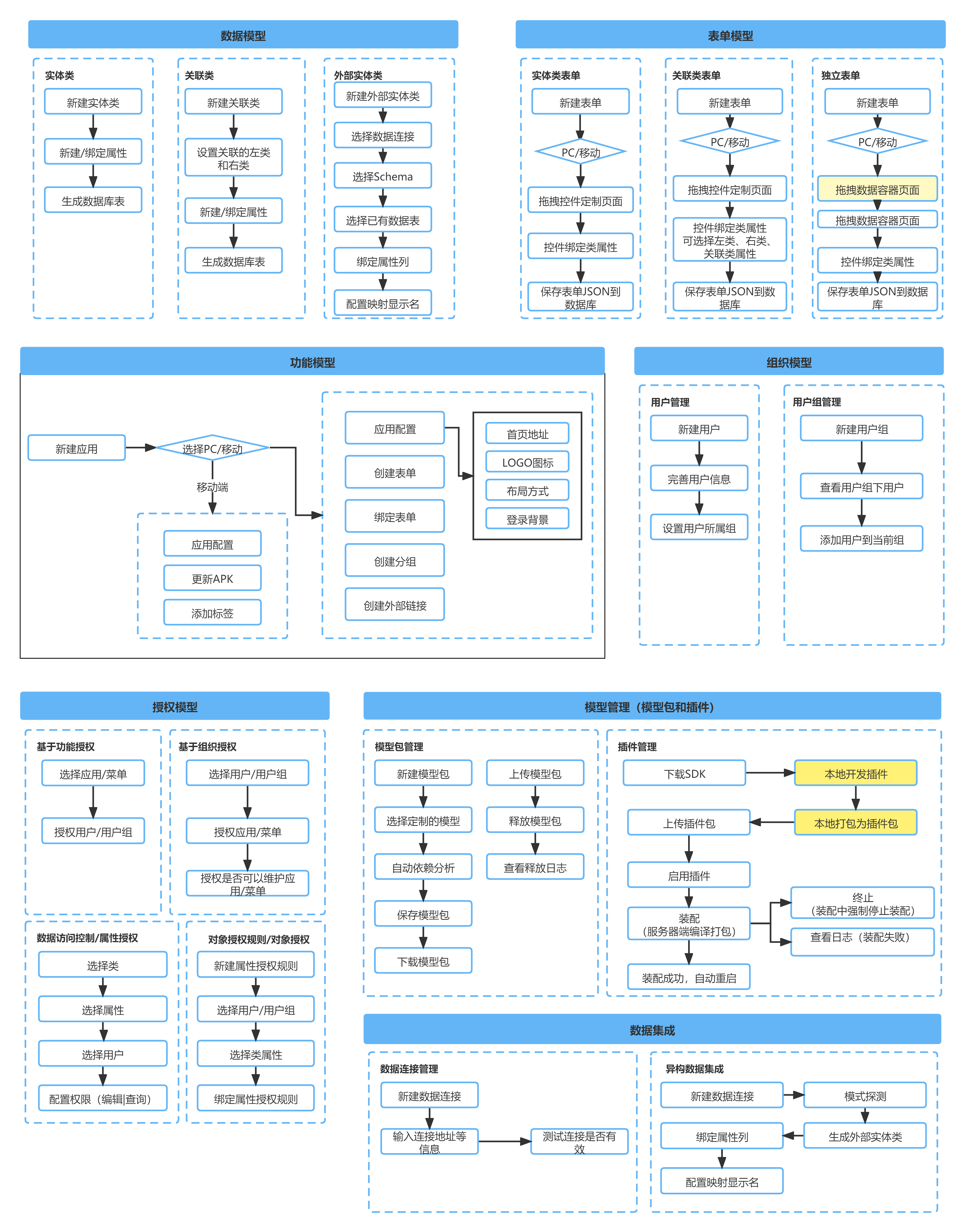

DWF的模型定制与模型管理是其核心功能，定制功能包括：

• 组织模型定制：用于定制业务系统的用户和组织。
• 权限模型定制：快速授权支持基于功能树的授权方式，访问控制支持类、属性、对象的授权，且支持批量授权操作。
• 数据模型定制：用于定制业务系统的数据模型，包括：内部实体类模型、关联类模型和外部实体类模型。
• 表单模型定制：用于定制业务系统数据模型的展示界面、操作和功能实现。
• 功能模型定制：用于定制业务系统的功能和功能树。
• 流程模型定制：用于定制业务系统的工程流程模板。
• 模型包管理：将一个DWF实例系统环境下的模型（包括：数据模型、表单模型、功能模型、组织模型）快速导出并迁移到另外一个DWF系统环境中；实现将开发环境或者测试环境模型快速导出和迁移到生产环境中，实现系统的快速部署。

5.DWF的扩展方式

DWF除了基于模型定制的系统开发基础能力外，还灵活支持其它三种扩展开发方式来丰富系统的应用功能：

• 基于JS脚本的开发扩展
  1.前端脚本主要完成前端页面显示与控制，后端脚本一般处理复杂业务逻辑，且后端脚本保证了事务性
  2.基于JavaScript语法脚本编程，且提供了前后端脚本可调用的API（包括Restful API调用），后端脚本操作有事务特性，可调用第三方的服务，脚本开发不用二次编译，开发后可即时被DWF框架解释；

• DWF超级控件开发
  1.超级控件是针对前端页面扩展，理论上客户可基于自身所熟悉的技术栈完全非侵入独立开发，且能调用DWF封装API，开发后无需整体编译直接可用，可实现DWF表单具体区域或整个表单的自定义扩展开发；
  2.超级控件开发难度与能力介于JS脚本与插件开发之间，相对于插件开发要优先推荐超级控件方式

• 基于DWF-SDK代码进阶的开发扩展
  1.程序员下载DWF核心代码包（DWF-SDK），同时也可下载已有插件的代码包进行插件修改；
  2.程序员基于代码进阶开发规范开发前端插件与后端Restful API；
  3.程序员代码进阶开发完成后可导出代码包，在modeler中由管理员完成代码包装配，之后就可使用装配后扩展插件。

三、应用系统的搭建流程

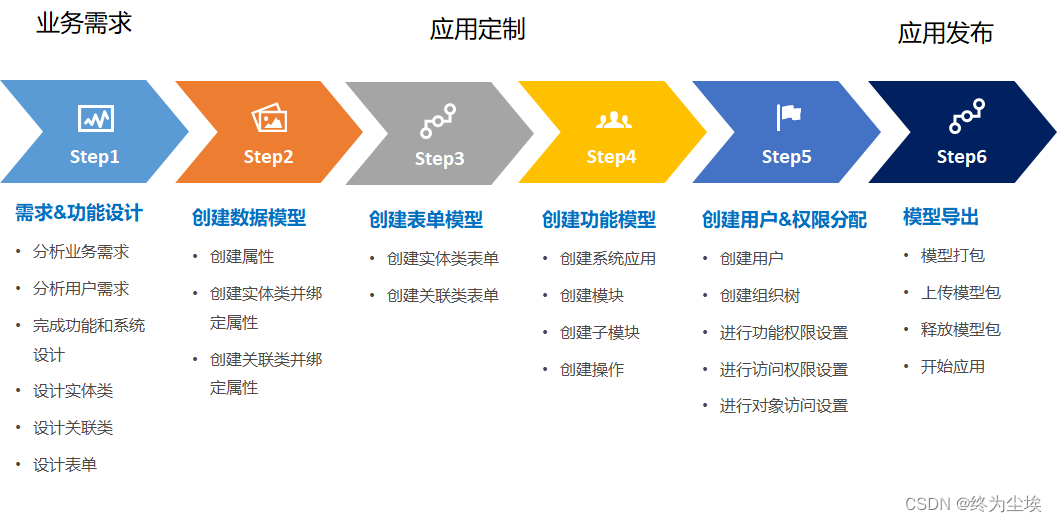

用DWF搭建应用系统需要6个步骤，按照6个步骤使用DWF的modeler的建模工具就可以完成应用系统的搭建，应用发布后可直接进入app端开展设备管理的系统应用。

• 业务需求和功能设计
  分析业务需求和用户需求，完成数据模型中的实体类、关联类的设计，完成业务表单模型的设计，完成系统功能的设计，并提交相关的设计文档。

• 应用定制
  使用DWF的建模工具modeler开展建模工作：

  第一步：创建数据模型
  第二步：创建表单
  第三步：创建应用系统的功能
  第四步：创建用户和用户组并进行访问授权设置

• 应用发布
  完成模型打包并在DWF实例中释放模型包，即可在app端开展应用。
