绕组相带分析

一、关于分布式绕组和集中式绕组

1. 分布绕组：电流导体分布在绕组中的各个槽或槽间。在分布绕组中，每个槽或槽间都有少量的导体，它们分布在整个绕组中，并通过某种方式连接起来。分布绕组可以提高绕组的稳定性，减小电流通过槽壁压降，改善热传导和冷却效果，减少电机或变压器的噪音和振动。分布绕组常用于高功率电机和变压器中。
2. 集中绕组：所有的电流导体都集中在一个槽或槽间。在集中绕组中，所有的导体都堆叠在同一槽或槽间，它们之间没有相对运动，通过绕组的环路连接到电流源。相比于分布绕组，集中绕组可以简化绕组结构，减少绕组电阻，提高线圈的填充系数，节省材料和成本。集中绕组常用于小功率电机和变压器中。
   参考链接：https://baijiahao.baidu.com/s?id=1767214839621974471&wfr=spider&for=pc

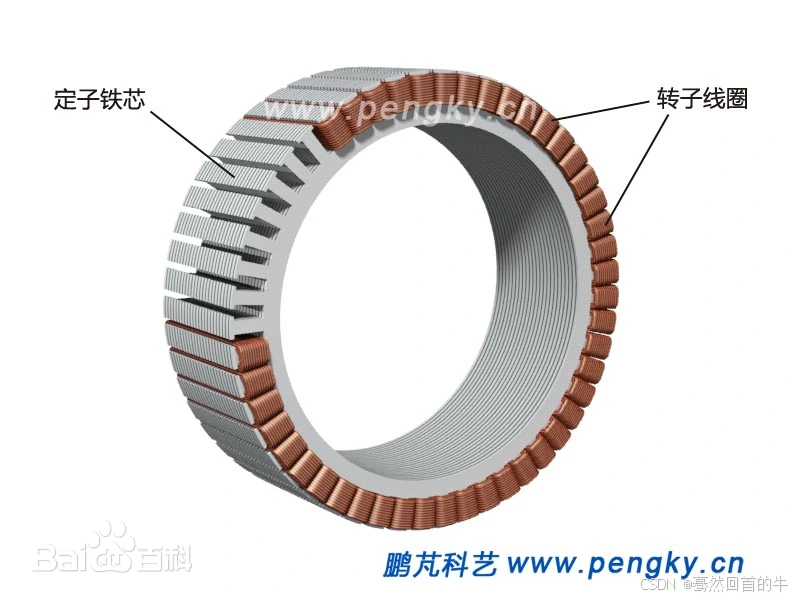

观察上图中的线圈，在两端露出来的叫线圈端部，只是起到把各个导体串联起来的作用。线圈在槽里的部分叫线圈边，也是产生感应电动势的有效部件。
