贴片式TF卡：CS SD NAND等深度测评，学习记录

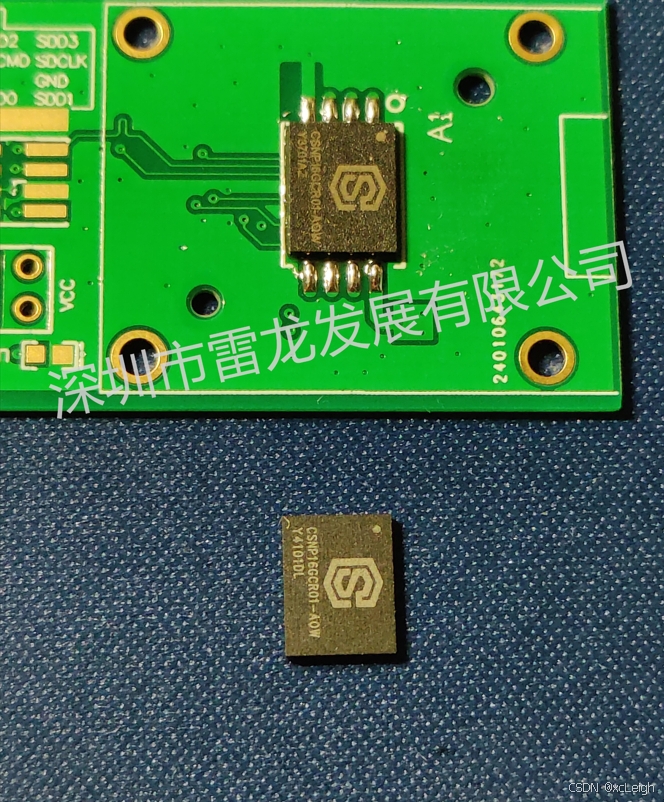

        前段时间有幸免费得到了贴片式的TF卡的芯片及转接板，两片贴片式nand芯片＋一个转接板，一种一个已让官方焊接完好；如下图所示：

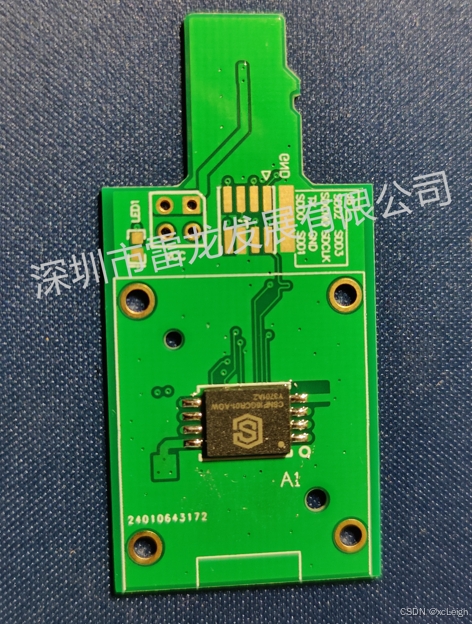

　　正面：

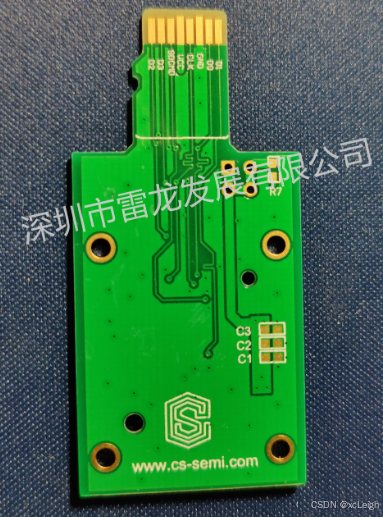

　　背面：



　　通过转接板，可以将CS SD NAND(贴片式TF卡)转变为常见的TF卡，利用读卡器插入电脑中当作存储设备使用。

　　从获得的相关资料看，贴片式芯片分为两类，即BOW型和AOW型，其中BOW型为第一代产品，属商业级；AOW型则是第二代产品，属工业级或接近工业级。

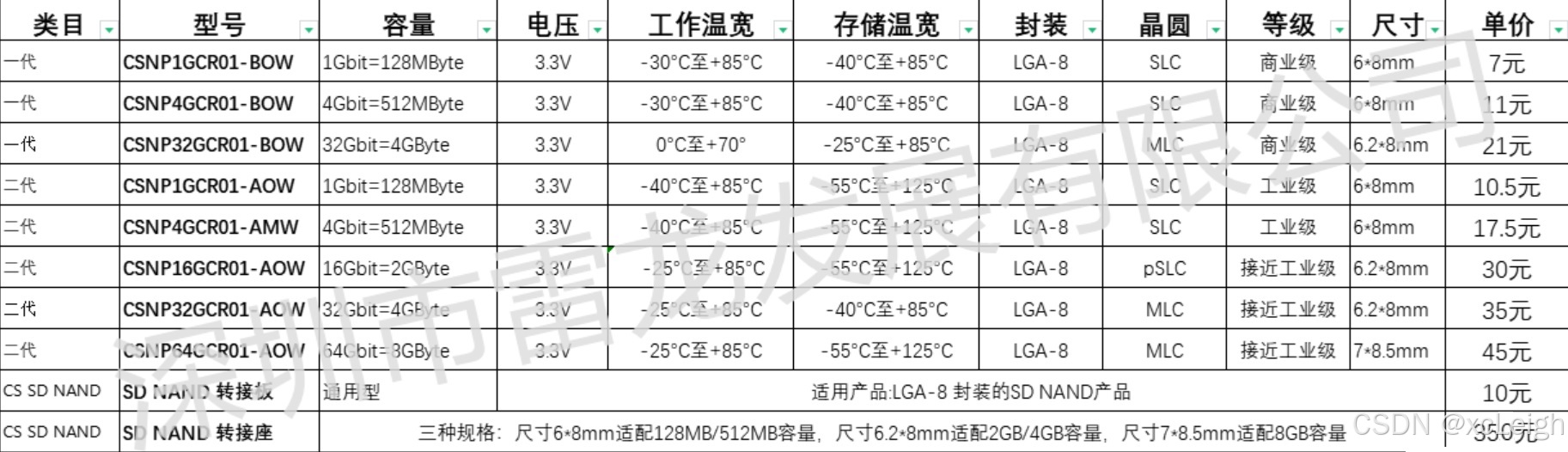

　　详细信息参见下表所示：

　　1.什么是SD NAND？它俗称贴片式T卡，贴片式TF卡，贴片式SD卡，贴片式内存卡，贴片式闪存卡，贴片式卡...等等。虽然SD NAND 和TF卡称呼上有些类似，但是SD NAND和TF卡有着本质上的区别。

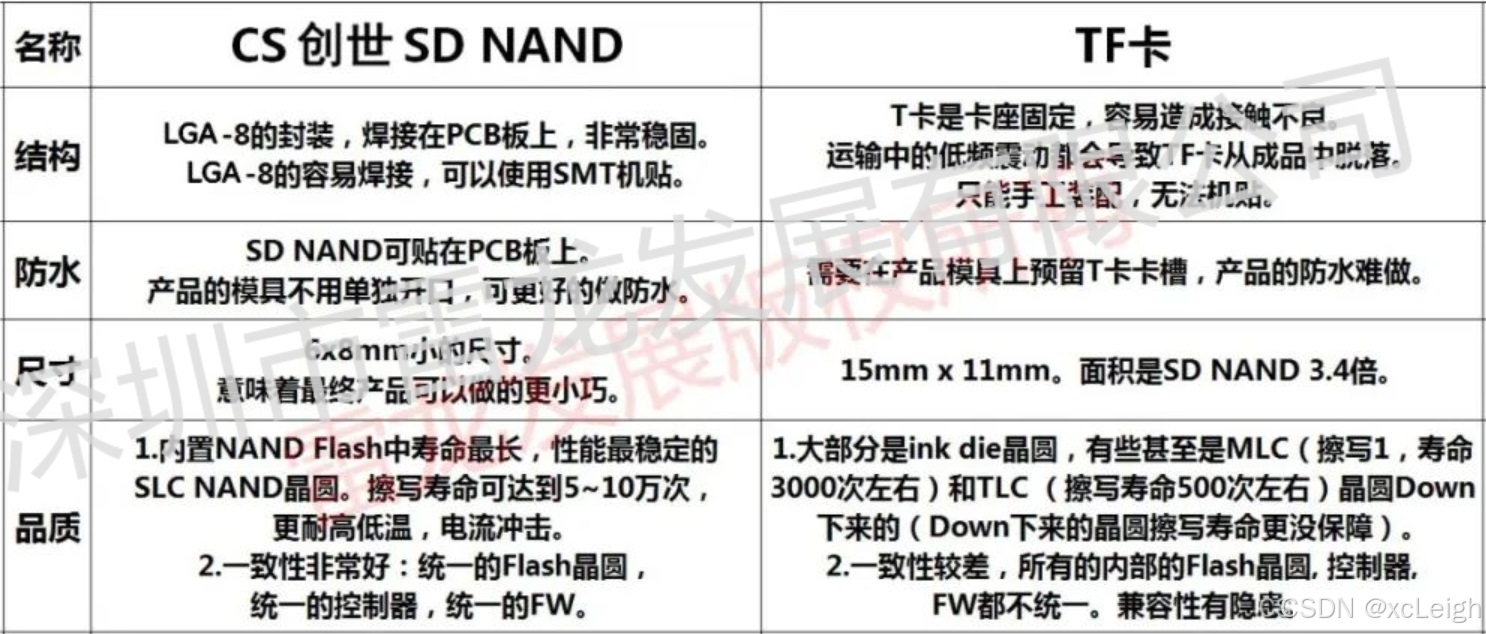

　　SD NAND 与 TF卡的区别：（看图表）　

　　本次收到的具体型号是CSNP16GCR01-AOW

　　使用pSLC技术，拥有高容量的同时兼具SLC的特性，不用写驱动程序自带坏块管理的NAND Flash（贴片式TF卡），尺寸小巧，简单易用，兼容性强，稳定可靠，固件可定制，LGA-8封装，标准SDIO接口，兼容SPI，兼容拔插式TF卡/SD卡，可替代普通TF卡/SD卡，尺寸6.2x8mm，内置平均读写算法，通过1万次随机掉电测试，耐高低温，机贴手贴都非常方便，速度级别Class10，标准的SD 2.0协议使得用户可以直接移植标准驱动代码，省去了驱动代码编程环节。支持TF卡启动的SOC都可以用SD NAND，提供STM32参考例程及原厂技术支持，容量：2GB，比TF卡稳定，比eMMC易用。

　　可以看到，CS SD NAND要远远比TF卡小。

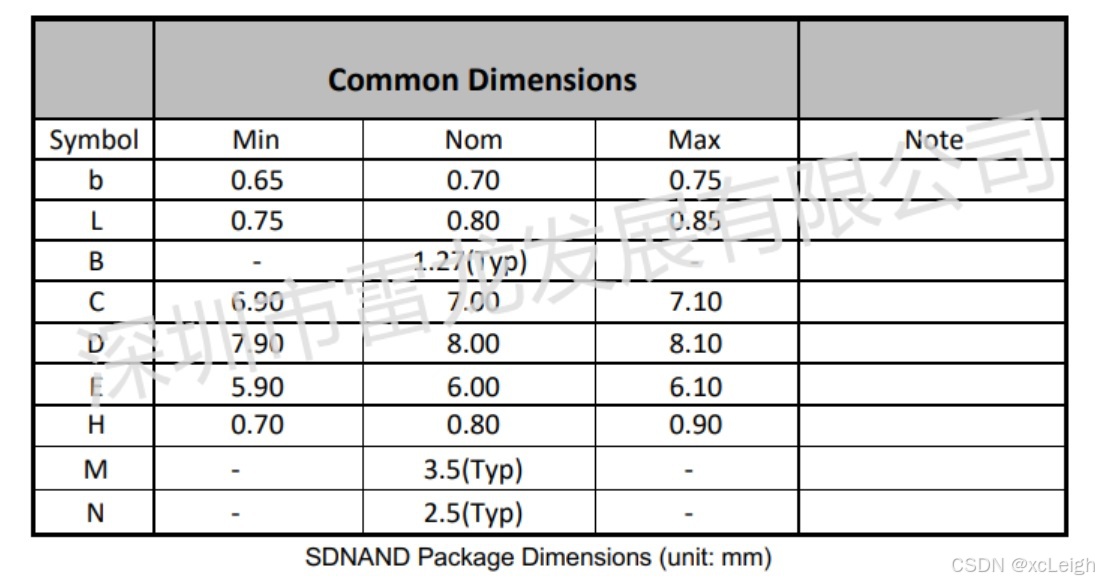

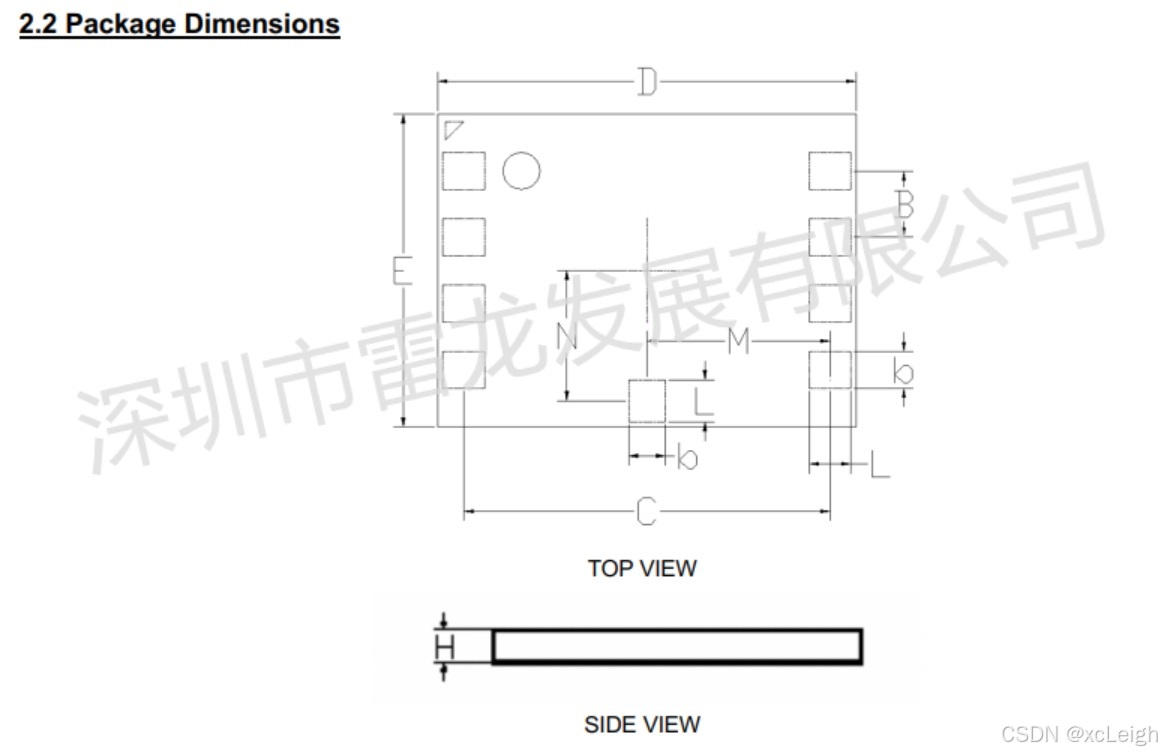

　　芯片相关封装尺寸

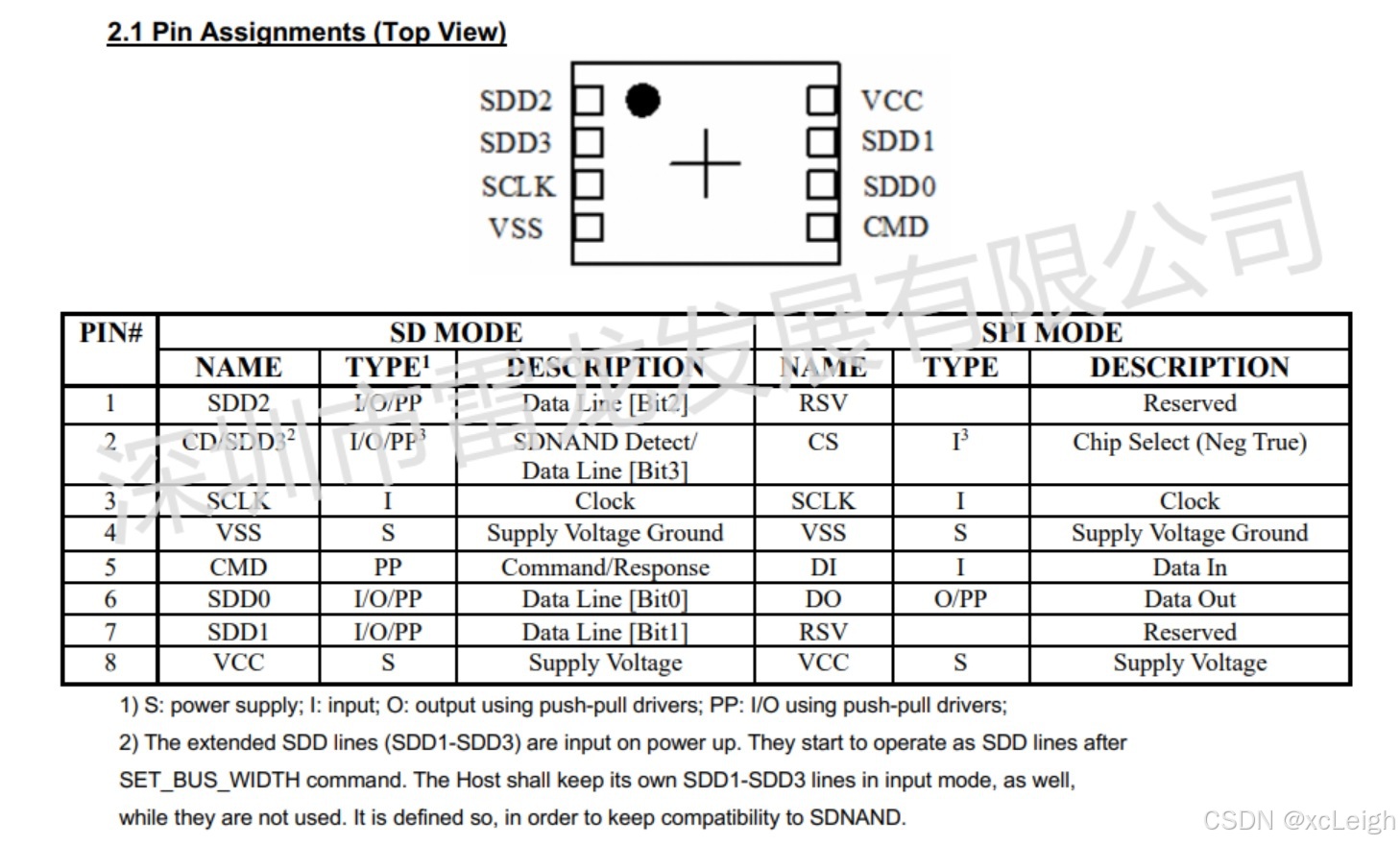

　　芯片各引脚的功能及用途如图7所示，由此可知该芯片能支持两种读写方式，即SD模式和SPI模式。

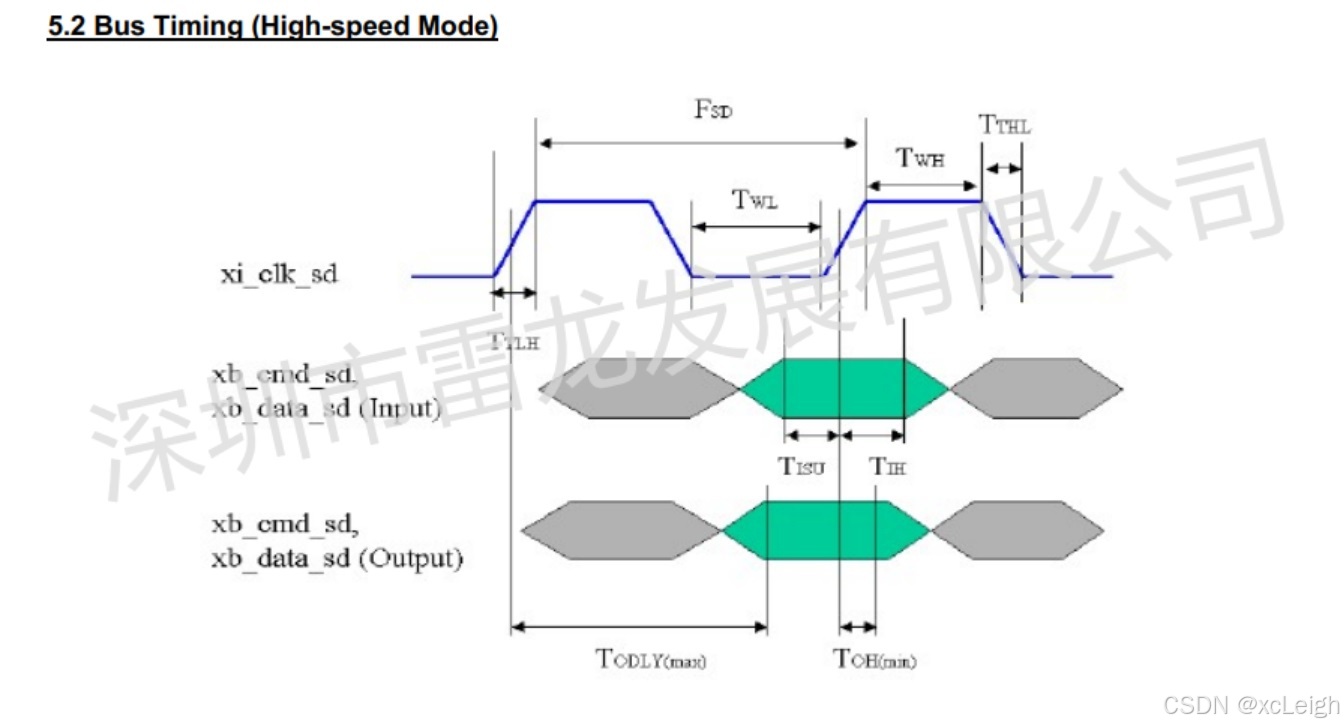

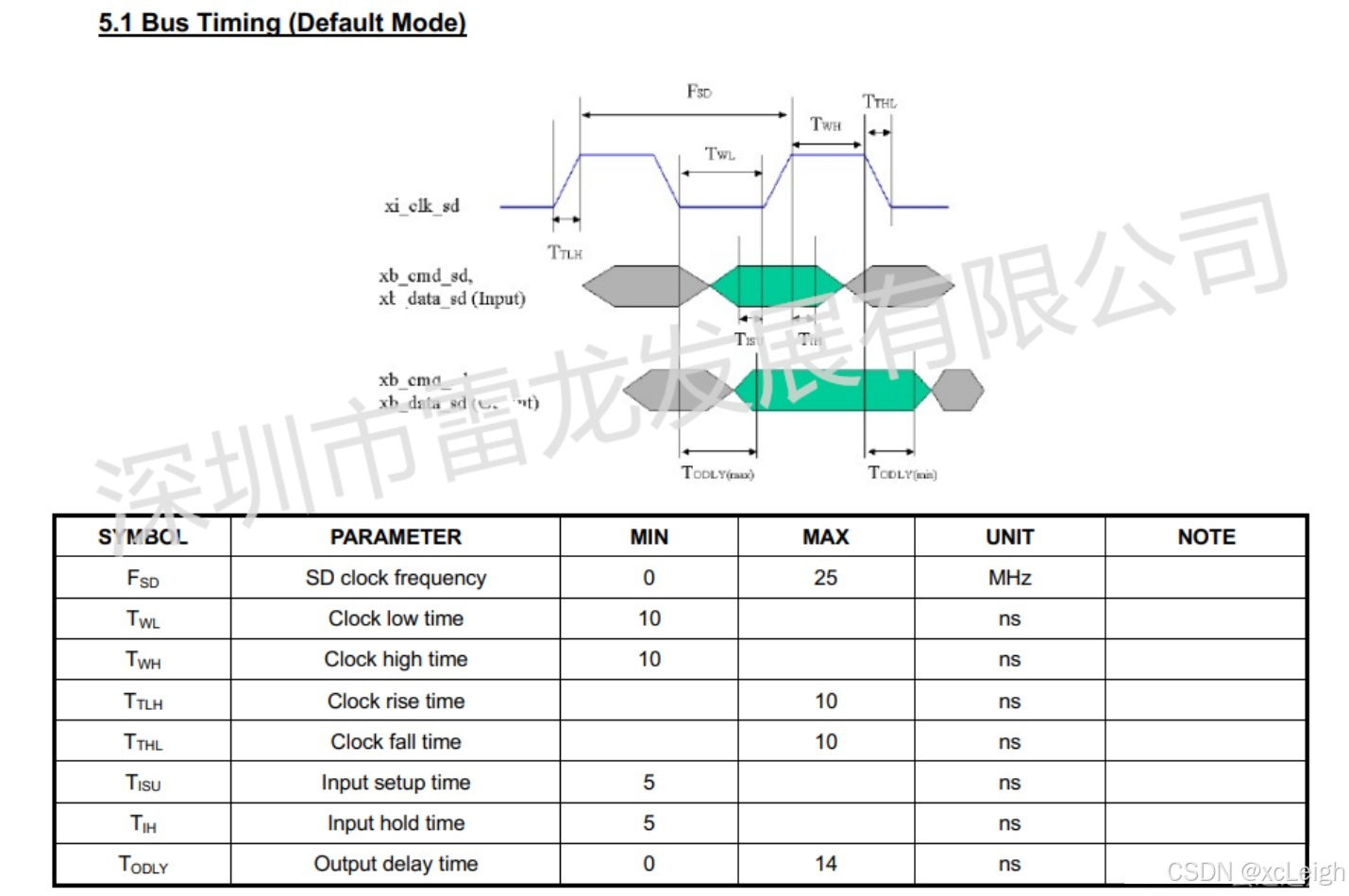

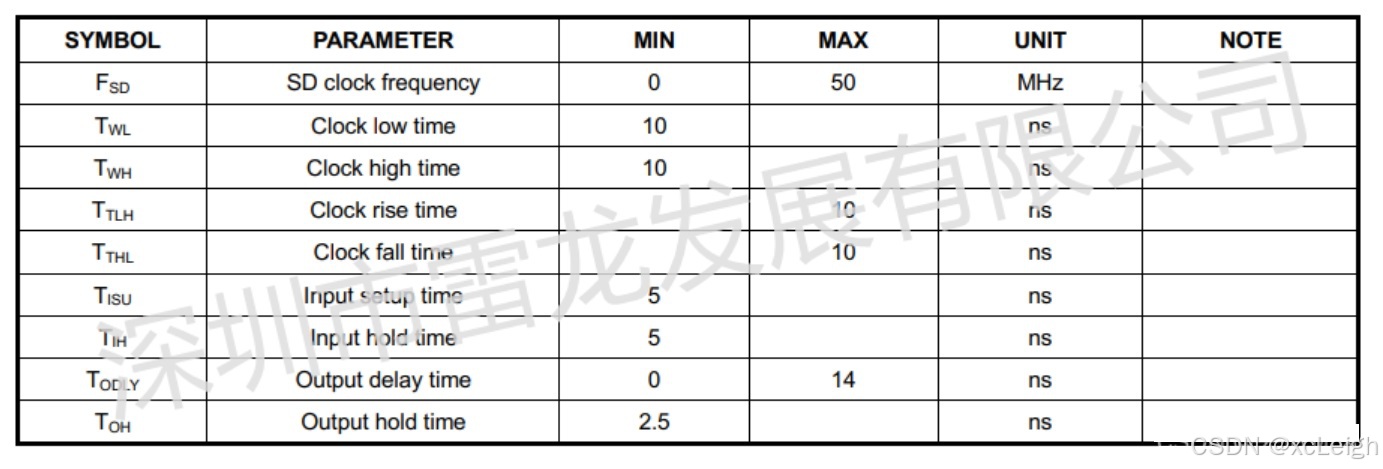

　　在使用时，它有2种工作模式，即默认模式和高速模式，其工作时序如图所示：

　　默认模式：

　　高速模式：

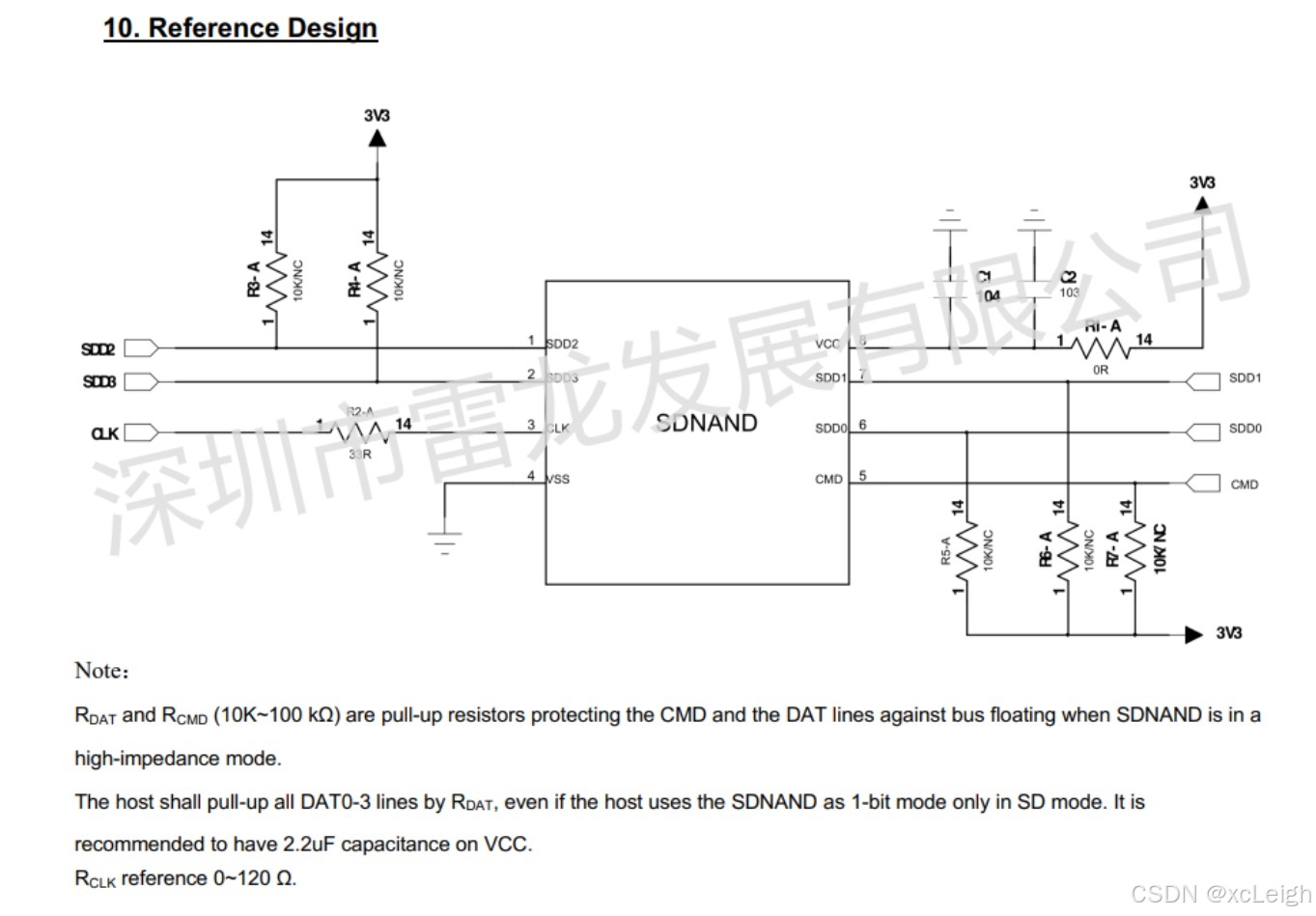

　　同时我们看到设备给出了一个参考设计：

　　实际使用测试：

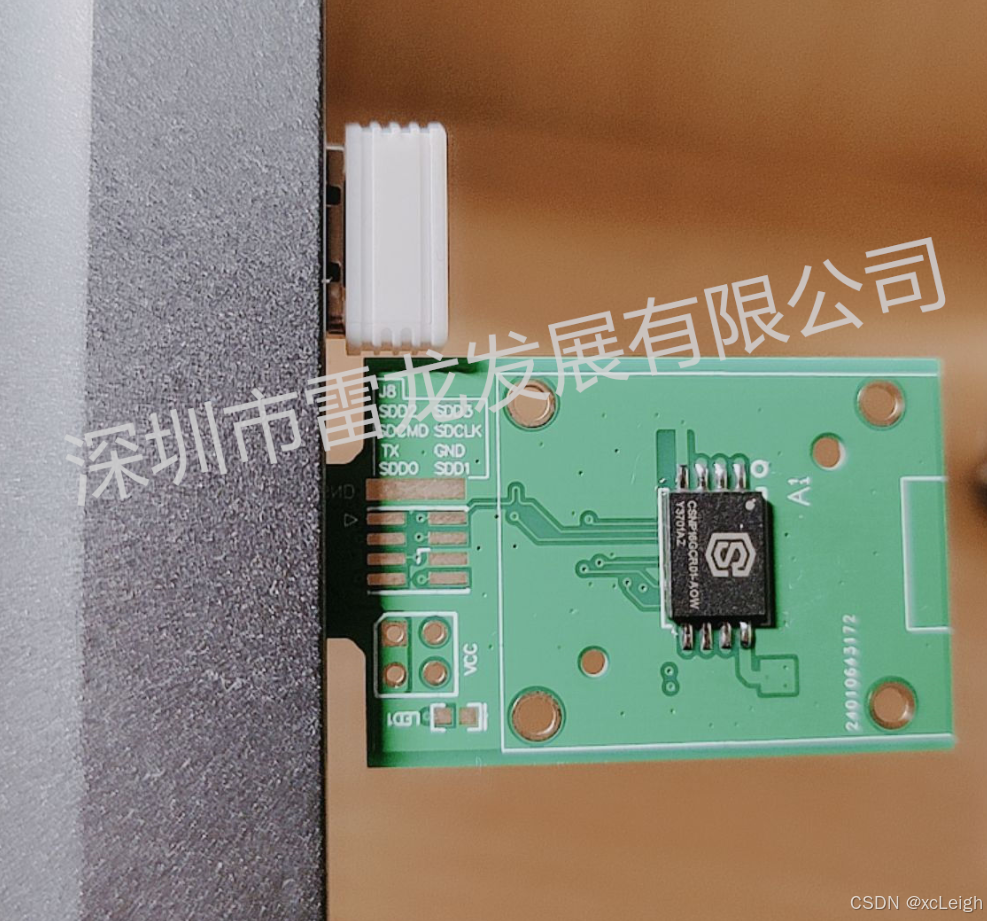

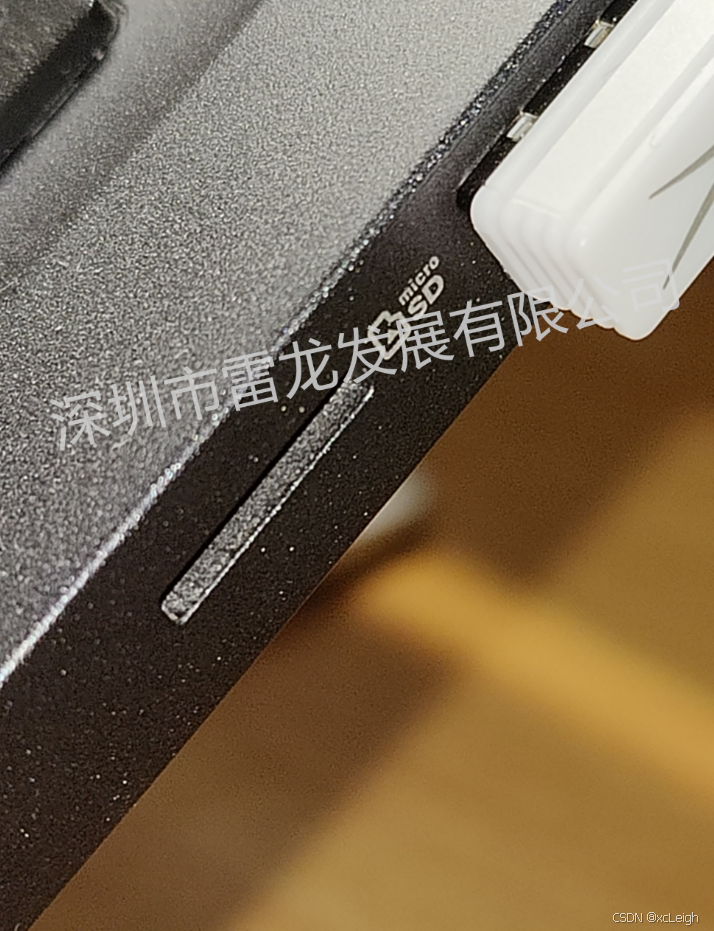

　　1.插到电脑上当作大容量存储介质使用：‘由于我的电脑自带microSD接口，即TF卡接口：

　　

       插入后效果：

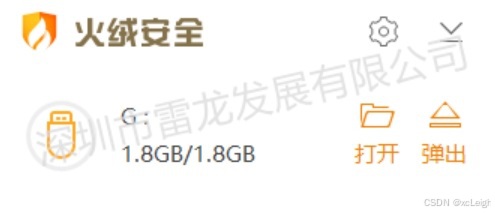

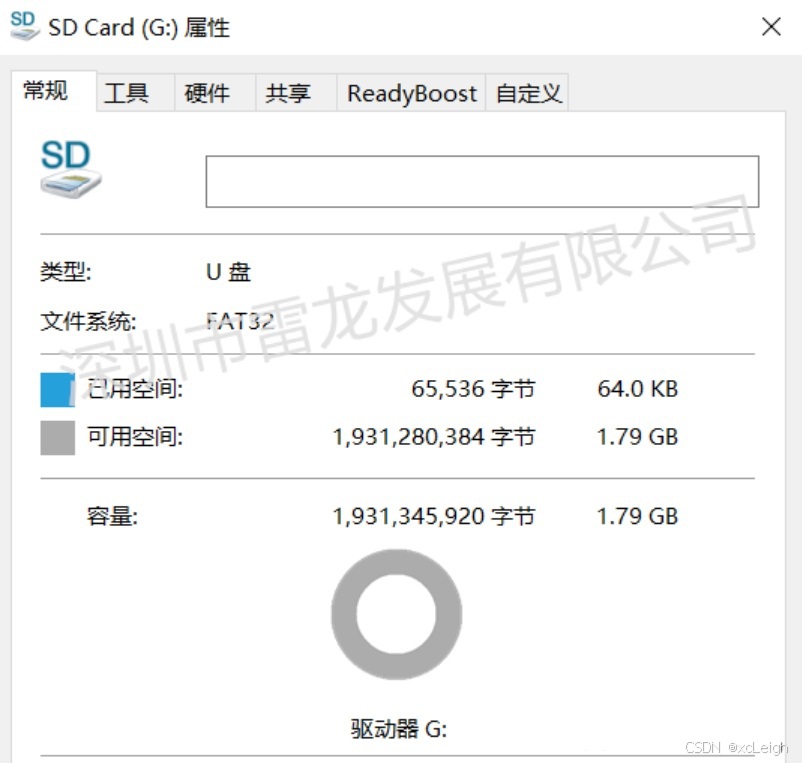

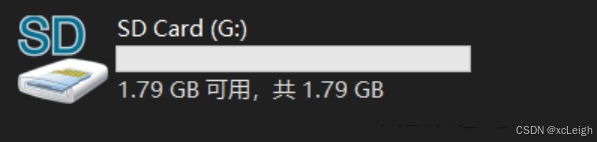

　　可以看到容量为1.8GB，与官方的2.0G差不多，由于不同操作系统对容量计算不同，此为正常现象；电脑将其当作U盘使用。

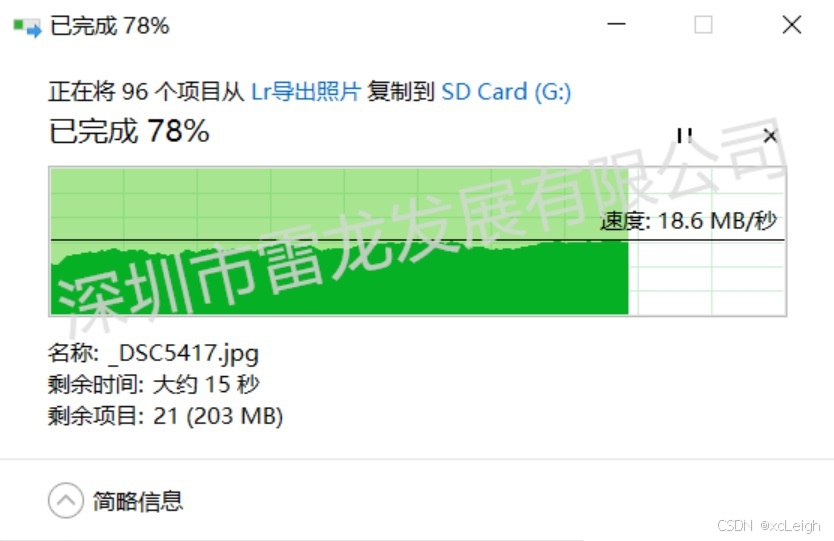

1. 复制96张，共计961MB照片至NAND 中








　　可以看到平均速度在18.6MB/S附近

　　2.MP3播放器

　　随着多媒体技术的发展，各种媒体对存储容量的要求也显著地在增加，为此就需要TF卡这类小巧的介质来存放数据。

　　以MP3播放模块为例，它只有硬币的大小，在连接扬声器的情况下就可实现音乐播放的功能。而其播放的音乐数据则是存放在TF卡这类存储介质上。

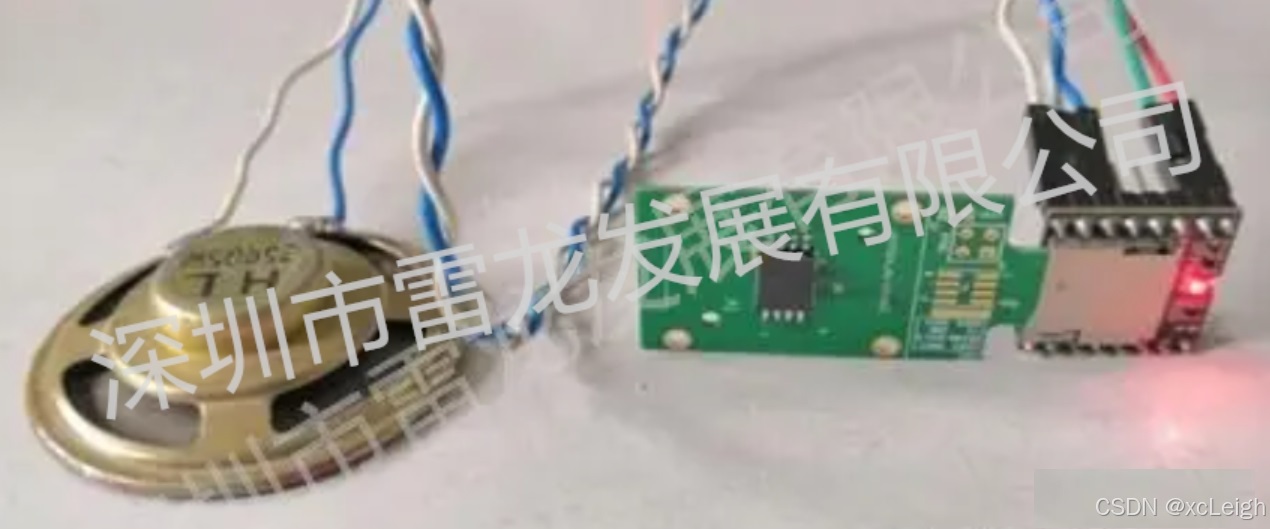

　　用存储芯片，一样可得到灵活地播放效果，其电路连接如图15所示。在使用串口通信的情况下，以相应的指令就可使其播放出指定的音乐。
