概述

源码地址sngrep

在GB28181的使用过程中，最常见的问题就是信令不通和视频及通话质量问题。

通常的问题跟踪手段包括日志分析、抓包分析。

抓包的工具有wireshark、tcpdump等等，如果是只针对sip信令的抓包，则sngrep更专业好用。

sngrep对SIP抓包的专业性体现在：

1. 实时抓取，实时展示。
2. 可以作为sip PCAP查看器。
3. 对sip信令中的任意字段设置过滤器。
4. 对一个dialog的sip信令自动关联。

环境

centos7

安装

依赖库

yum install ncurses-devel make libpcap-devel pcre-devel openssl-devel git gcc autoconf automake

yum源

vi  /etc/yum.repos.d/irontec.repo

[irontec]

name=Irontec RPMs repository

baseurl=http://packages.irontec.com/centos/$releasever/$basearch/

安装

rpm --import http://packages.irontec.com/public.key

yum install sngrep

命令帮助

[root@localhost ~]# sngrep --help

Usage: sngrep [-hVcivNqrD] [-IO pcap_dump] [-d dev] [-l limit] [-B buffer] [-LHE capture_url] [<match expression>] [<bpf filter>]



    -h --help            This usage

    -V --version         Version information

    -d --device          Use this capture device instead of default

    -I --input           Read captured data from pcap file

    -O --output          Write captured data to pcap file

    -B --buffer          Set pcap buffer size in MB (default: 2)

    -c --calls           Only display dialogs starting with INVITE

    -r --rtp             Capture RTP packets payload

    -l --limit           Set capture limit to N dialogs

    -i --icase           Make <match expression> case insensitive

    -v --invert          Invert <match expression>

    -N --no-interface    Don't display sngrep interface, just capture

    -q --quiet           Don't print captured dialogs in no interface mode

    -D --dump-config     Print active configuration settings and exit

    -f --config          Read configuration from file

    -F --no-config       Do not read configuration from default config file

    -R --rotate          Rotate calls when capture limit have been reached

    -H --eep-send        Homer sipcapture url (udp:X.X.X.X:XXXX)

    -L --eep-listen      Listen for encapsulated packets (udp:X.X.X.X:XXXX)

-E --eep-parse       Enable EEP parsing in captured packets

测试

指定网卡eth0抓包

sngrep –d eth0

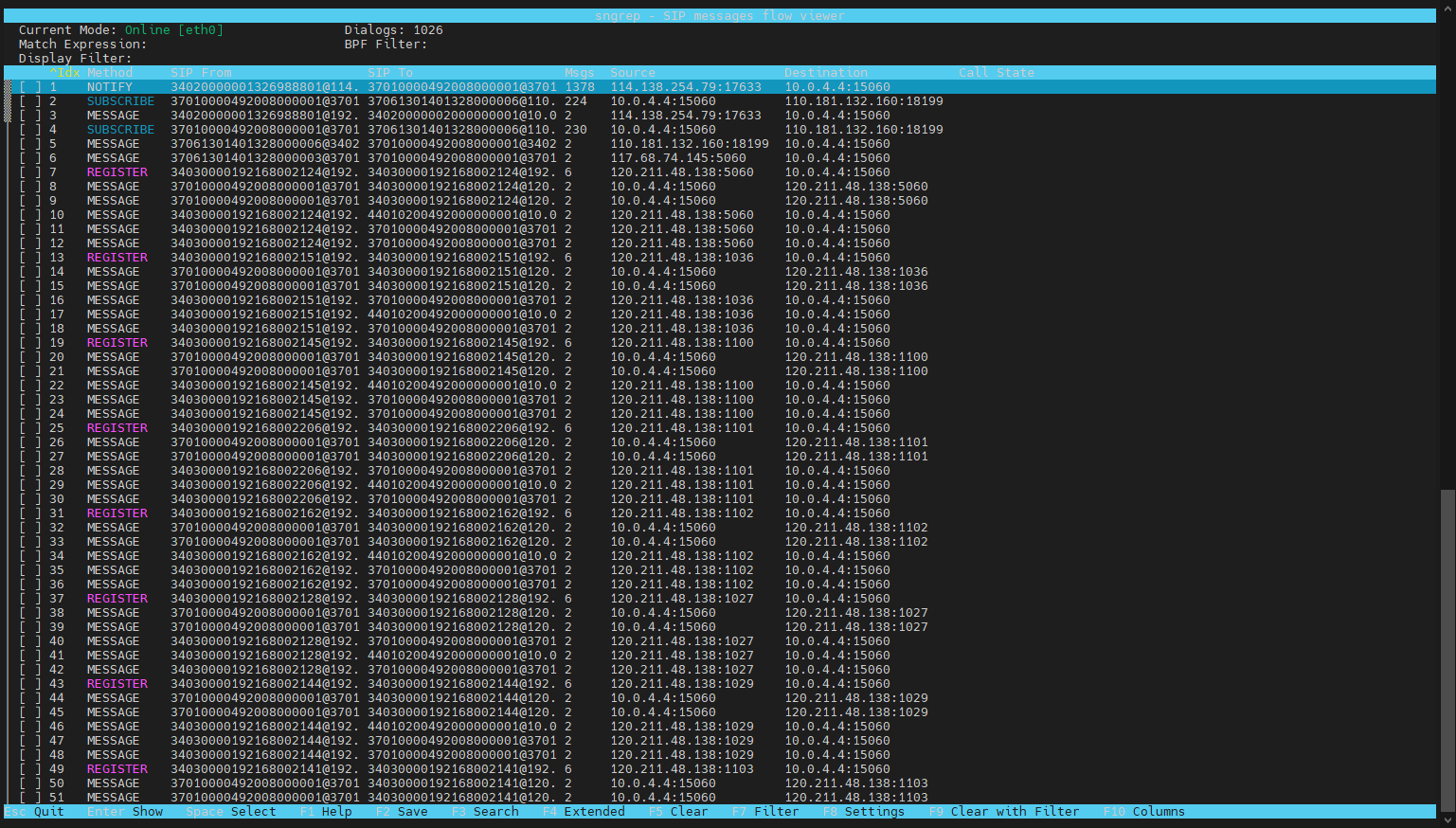

主界面，展示所有抓取的sip信令，按照dialog展示

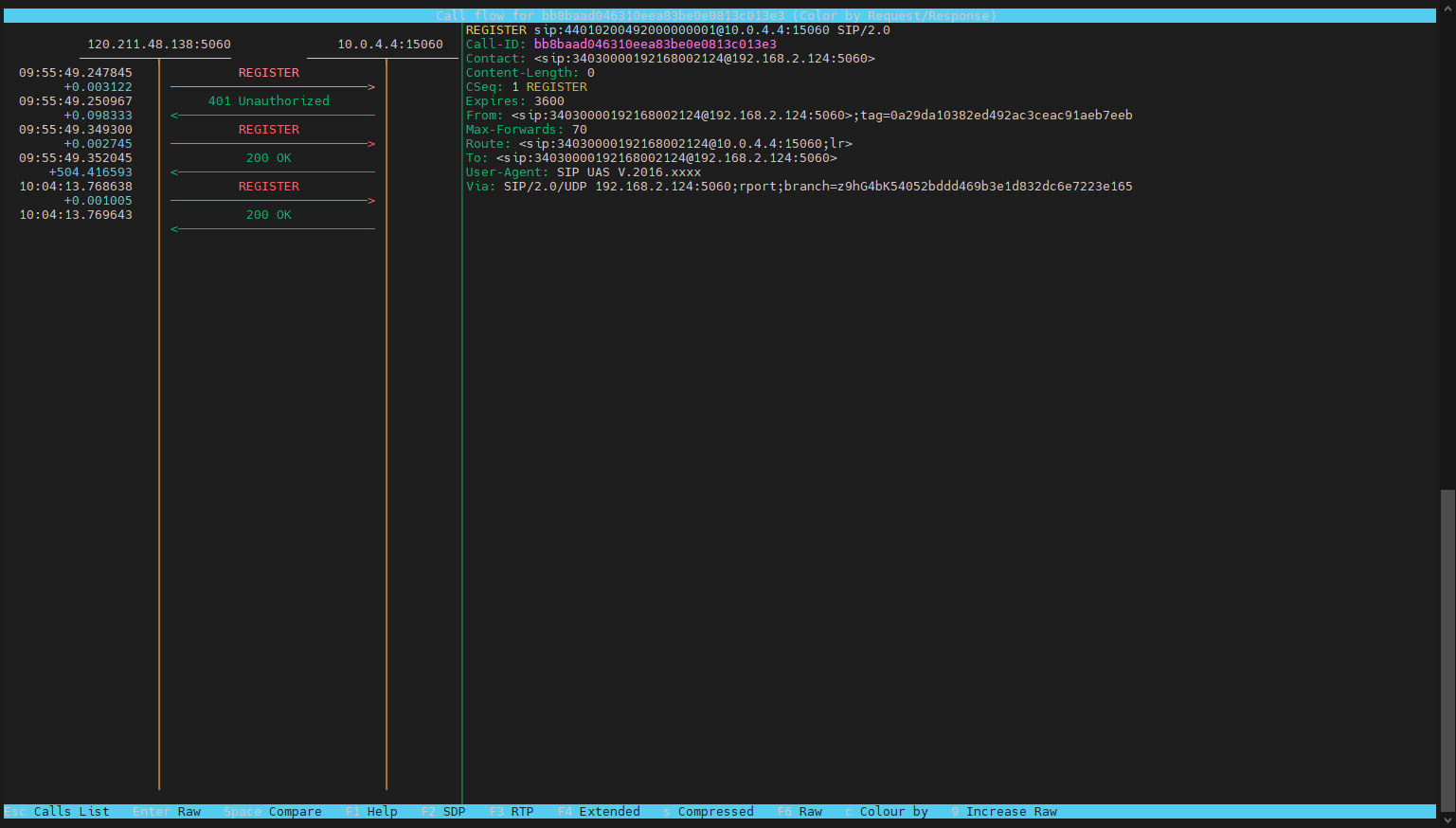

上下选择某一个dialog，enter进入查看信令细节，本图是一个注册过程的信令

本图是一个呼叫Register的完整信令交互展示

总结

sngrep是一个非常好用的sip呼叫跟踪工具，还有很多的细节和使用方法有待开发。

比如我们可以在sip server上对指定号码抓取呼叫信令和rtp媒体流，用来跟踪定位问题。
