[一分钟学AltiumDesigner-2]原理图中器件参数说明

[AltiumDesigner使用技巧1]建立一个新的工程Project

在这篇文章里我们讲述了怎样建立一个工程,即Project文件,这个工程中包含了所有与这个工程相

关的文件,接下来在绘制原理图之前我们讲解一下原理图中器件参数的意义

首先,添加一个器件,点击右上角的Componment,这里面有两个库文件Miscellaneous Devices

IntLib和Miscellaneous Connectors IntLib,是系统自带的库文件

其中

Miscellaneous Devices InLib 包含了一些常用的器件符号

Miscellaneous Connectors IntLib 包含了一些常用的连接器符号

我们选择Miscellaneous Devices IntLib这个库,输入res,这个是resistor即电阻的缩写

选择Res1,我们双击这个元件,将这个元件放置在原理图中,再按ESC取消第二个器件的放置

在原理图中双击这个元件,右侧会跳出菜单栏,在General中我们会看到器件的相关信息

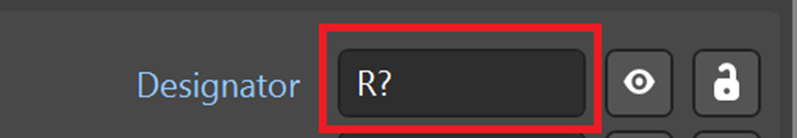

1.Designator

这个表示这个器件在这个原理图中的名称,这个名称是唯一的,R表示电阻;表示这个器

件的名称还没有定义可以是任何数字,这个地方我们在绘制原理图的时候先不用管,之后我

们会给它进行自动命名

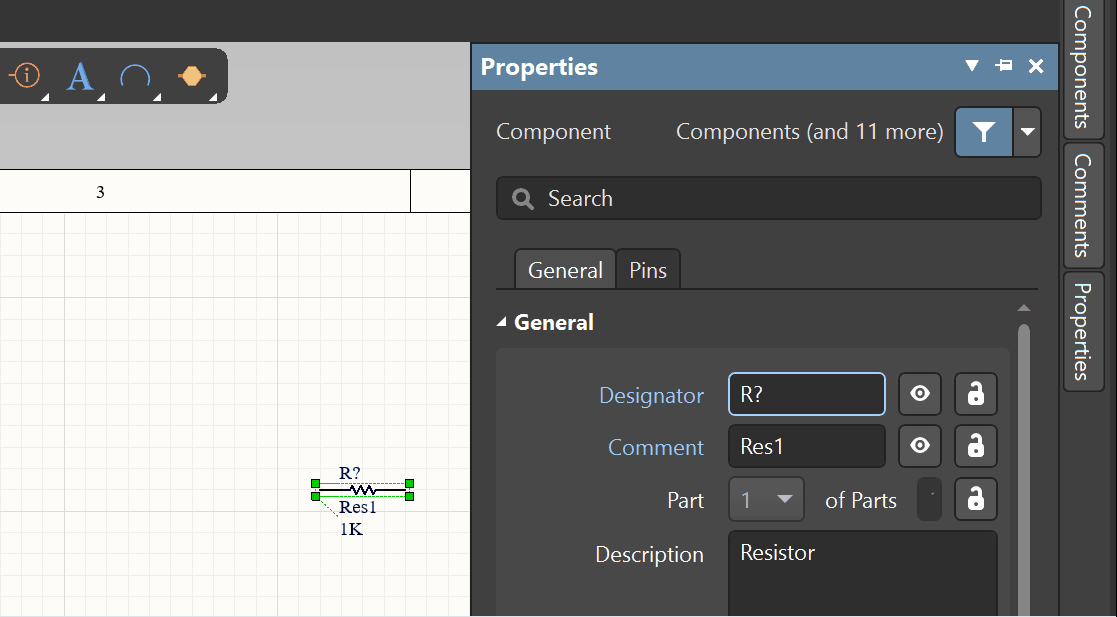

这里点击旁边的眼睛,R?的符号就不再显示在原理图上,点击旁边的锁头,R?的名称就

无法再进行更改

2.Comment

这个是显示在器件傍边的一些关键参数,方便阅读原理图的时候比较清楚器件的基本参数,

比如我们的电阻为10kΩ,封装为0603,我们就可以把这个信息填上去

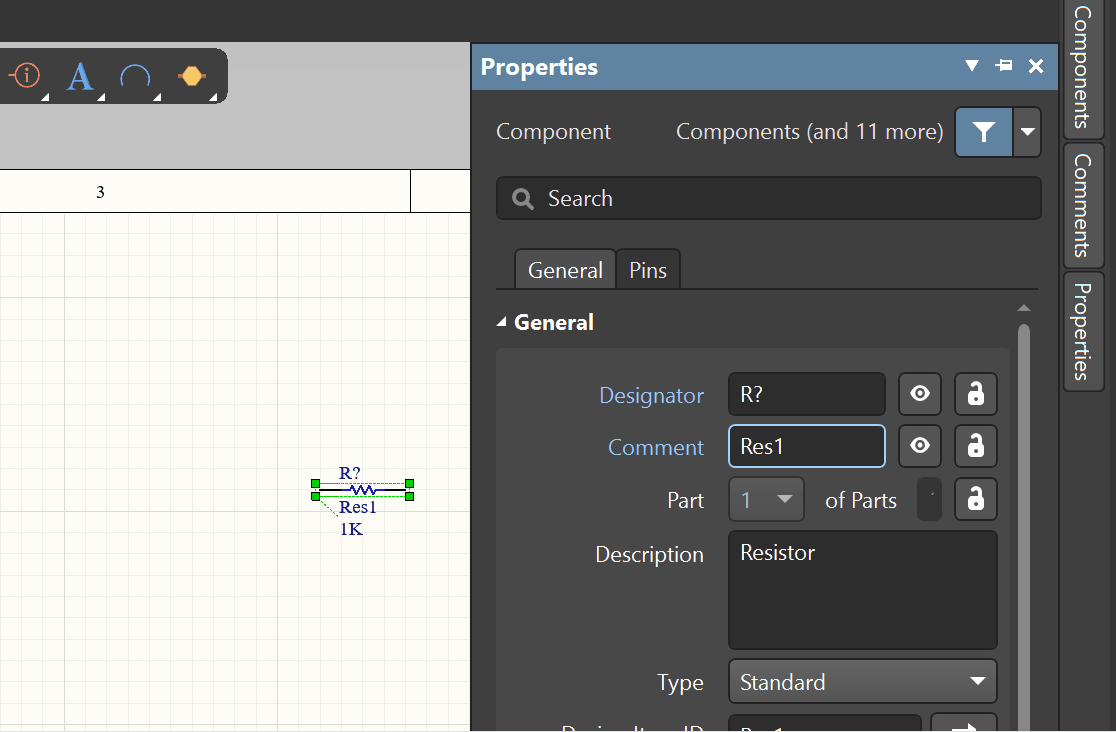

同样我们也可以点击眼睛来隐藏这个信息

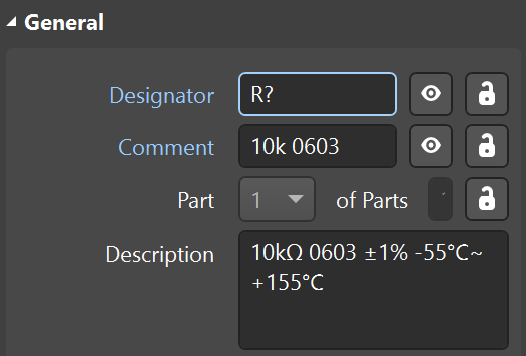

3.Description

这个一般会添加器件的详细信息,比如这个电阻的阻值、封装、精度、使用的温度范围例:

10kΩ 0603 ±1% -55℃~+155℃

这个比较灵活,如果没有明确的要求,可以按照自己的喜好编写

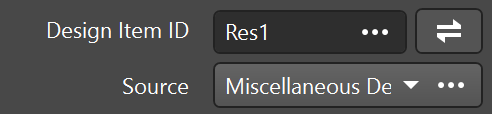

4.Design Item ID

这个表示这个物料的物料编码,我们如果使用自己的元件库的话需要将整个信息填入,这个

地方我们会在后续的文章中进行详解

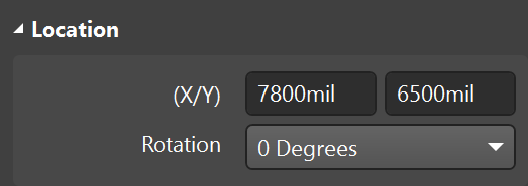

5.Location

          表示这个元件在原理图中的坐标

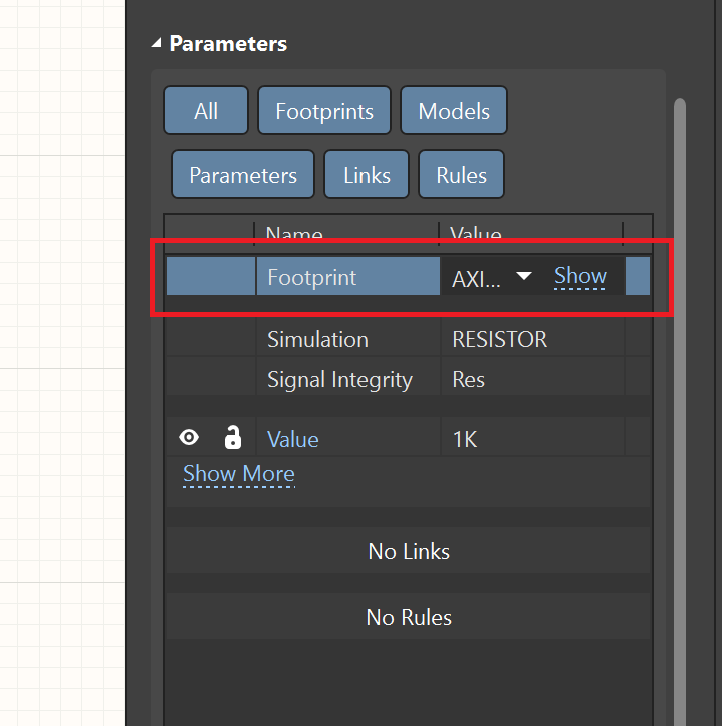

6.Footprint

表示这个器件在PCB中的封装,点击show即可以显示出来,这里我们看到这个电阻是一个

插件电阻,电阻两端的孔型焊盘就是绘制PCB时候的焊盘形状,在这里可以预览

以上就是原理图中器件经常需要用到的一些参数说明


如果喜欢我的文章请点赞、收藏、关注

作者水平有限,如果文中有错误的地方请不吝指正
