MATLAB R2021a 绘图函数fplot 使用详解

内容参考：Plot expression or function - MATLAB fplot- MathWorks China

MATLAB常用绘图函数除了plot外，fplot也是另一个重要的常用绘图函数。下面详细介绍其使用方法，有许多与plot类似的地方，读者学习fplot使用同时可以对plot使用方法温故而知新。注意：MATLAB2021不推荐另一函数绘图函数ezplot，改用 fplot。

目录

语法

说明

示例

1.在 x 的默认区间 [-5 5] 绘制 sin(x)。

2.指定绘图区间并绘制分段函数

3.绘制参数曲线

4.指定线条属性并显示标记

5.创建后修改线条属性

6.在相同坐标区中绘制多个线条

7.添加标题和轴标签以及格式化刻度

输入参数

语法

fplot(f)

fplot(f,xinterval)

fplot(funx,funy)

fplot(funx,funy,tinterval)

fplot(___,LineSpec)

fplot(___,Name,Value)

fplot(ax,___)

fp = fplot(___)

[x,y] = fplot(___)

说明

fplot(f) 在默认区间 [-5 5]（对于 x）绘制由函数 y = f(x) 定义的曲线。

fplot(f,xinterval) 将在指定区间绘图。将区间指定为 [xmin xmax] 形式的二元素向量。

fplot(funx,funy) 在默认区间 [-5 5]（对于 t）绘制由 x = funx(t) 和 y = funy(t) 定义的曲线。

fplot(funx,funy,tinterval) 将在指定区间绘图。将区间指定为 [tmin tmax] 形式的二元素向量。

fplot(___,LineSpec) 指定线型、标记符号和线条颜色。例如，'-r' 绘制一根红色线条。在前面语法中的任何输入参数组合后使用此选项。

fplot(___,Name,Value) 使用一个或多个名称-值对组参数指定线条属性。例如，'LineWidth',2 指定 2 磅的线宽。

fplot(ax,___) 将图形绘制到 ax 指定的坐标区中，而不是当前坐标区 (gca) 中。指定坐标区作为第一个输入参数。

fp = fplot(___) 返回 FunctionLine 对象或 ParameterizedFunctionLine 对象，具体情况取决于输入。使用 fp 查询和修改特定线条的属性。有关属性列表，请参阅 FunctionLine 属性 或 ParameterizedFunctionLine 属性。

[x,y] = fplot(___) 返回函数的纵坐标和横坐标，而不创建绘图。在以后的版本中将会删除该语法。请改用线条对象 fp 的 XData 和 YData 属性。

注意：fplot 不再支持用于指定误差容限或计算点数量的输入参数。

示例

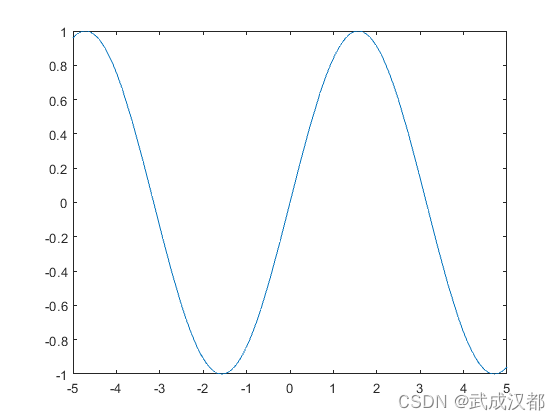

1.在 x 的默认区间 [-5 5] 绘制 sin(x)。

fplot(@(x) sin(x))

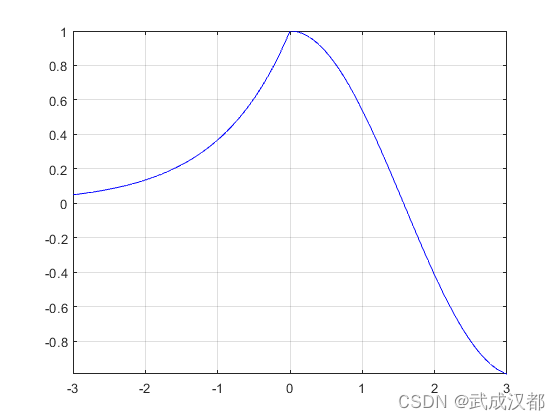

2.指定绘图区间并绘制分段函数

 使用 hold on 绘制多个线条。使用 fplot 的第二个输入参数指定绘图区间。使用 'b' 将绘制的线条颜色指定为蓝色。在相同坐标区中绘制多个线条时，坐标轴范围会调整以容纳所有数据。

fplot(@(x) exp(x),[-3 0],'b')
hold on
fplot(@(x) cos(x),[0 3],'b')
hold off
grid on

3.绘制参数曲线

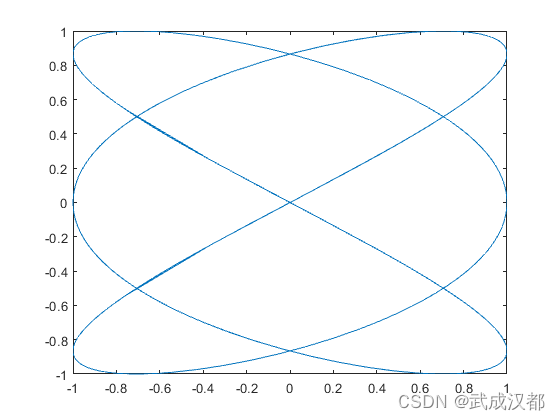

绘制参数化曲线 x=cos(3t) 和 y=sin(2t)。

xt = @(t) cos(3*t);

yt = @(t) sin(2*t);

fplot(xt,yt)

4.指定线条属性并显示标记

绘制具有不同相位的三个正弦波。对于第一个，使用 2 磅的线宽。对于第二个，指定带有圆形标记的红色虚线线型。对于第三个，指定带有星号标记的青蓝色点划线线型。

fplot(@(x) sin(x+pi/5),'Linewidth',2);

hold on

fplot(@(x) sin(x-pi/5),'--or');

fplot(@(x) sin(x),'-.*c')

hold off

5.创建后修改线条属性

绘制 sin(x) 并将函数行对象指定给变量。

fp = fplot(@(x) sin(x))

fp =

FunctionLine - 属性: Function: @(x)sin(x) Color: [0 0.4470 0.7410] LineStyle: '-' LineWidth: 0.5000 显示 所有属性

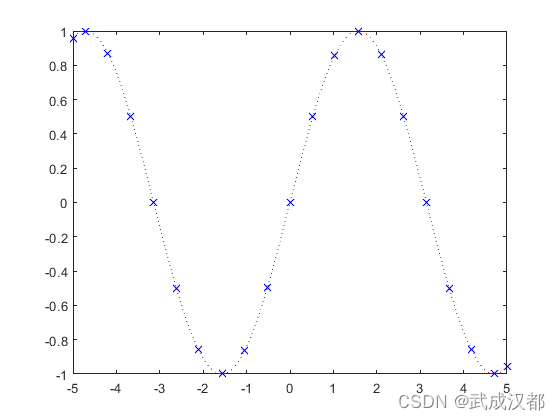

通过使用圆点表示法设置属性，将线条更改为红色点线。添加交叉标记，并将标记颜色设置为蓝色。

fp.LineStyle = ':';

fp.Color = 'r';

fp.Marker = 'x';

fp.MarkerEdgeColor = 'b';

6.在相同坐标区中绘制多个线条

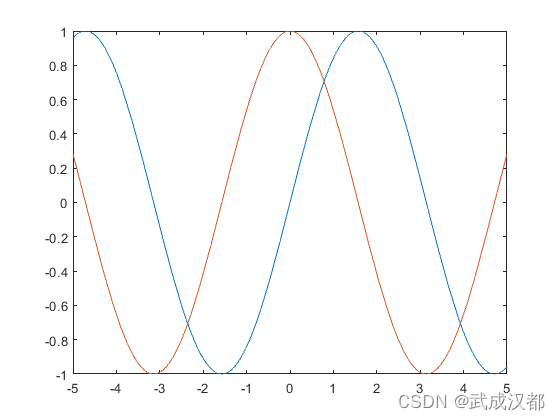

使用 hold on 绘制两个线条。

fplot(@(x) sin(x))

hold on

fplot(@(x) cos(x))

hold off

7.添加标题和轴标签以及格式化刻度

使用函数句柄从 −2π 到 2π 绘制 sin(x)。网格线的显示方式。然后添加一个标题，并为 x 轴和 y 轴添加标签。

fplot(@sin,[-2*pi 2*pi])

grid on

title('sin(x) from -2\pi to 2\pi')

xlabel('x');

ylabel('y');

使用 gca 访问当前坐标区对象。沿 x 轴以 π/2 为间隔显示刻度线。通过设置坐标区对象的 XTick 和 XTickLabel 属性，格式化 x 轴刻度值。y 轴存在类似属性。

ax = gca;

ax.XTick = -2*pi:pi/2:2*pi;

ax.XTickLabel = {'-2\pi','-3\pi/2','-\pi','-\pi/2','0','\pi/2','\pi','3\pi/2','2\pi'};

输入参数

f - 要绘制的函数

函数句柄，要绘制的函数，指定为命名或匿名函数的函数句柄。

指定 y = f(x) 形式的函数。该函数必须接受向量输入参数，并返回大小相同的向量输出参数。为获得最佳性能，应使用数组运算符而不是矩阵运算符。例如，使用 .* (times) 而不是 * (mtimes)。

注意:将来的版本将不再支持字符向量输入。请改用函数句柄。

示例： f = @(x) sin(x);

提示：为了获得最佳性能和避免产生警告消息，请使用按元素运算符。例如，使用 x.*y 而不是 x*y。

xinterval - x 的区间

[–5 5] （默认） | [xmin xmax] 形式的二元素向量

x 的区间，指定为 [xmin xmax] 形式的二元素向量。

funx - x 坐标的参数化函数

x 坐标的参数化函数，指定为命名或匿名函数的函数句柄。

指定 x = funx(t) 形式的函数。该函数必须接受向量输入参数，并返回大小相同的向量输出参数。为获得最佳性能，应使用数组运算符而不是矩阵运算符。例如，使用 .* (times) 而不是 * (mtimes)。

示例： funx = @(t) sin(2*t);

funy - y 坐标的参数化函数

y 坐标的参数化函数，指定为命名或匿名函数的函数句柄。

指定 y = funy(t) 形式的函数。该函数必须接受向量输入参数，并返回大小相同的向量输出参数。为获得最佳性能，应使用数组运算符而不是矩阵运算符。例如，使用 .* (times) 而不是 * (mtimes)。

示例： funy = @(t) cos(3*t);

tinterval - t 的区间

[-5 5] （默认） | [tmin tmax] 形式的二元素向量

t 的区间，指定为 [tmin tmax] 形式的二元素向量。

ax - 坐标区对象

坐标区对象。如果您不指定坐标区对象，则 fplot 使用当前坐标区 (gca)。

LineSpec - 线型、标记和颜色

字符向量 | 字符串

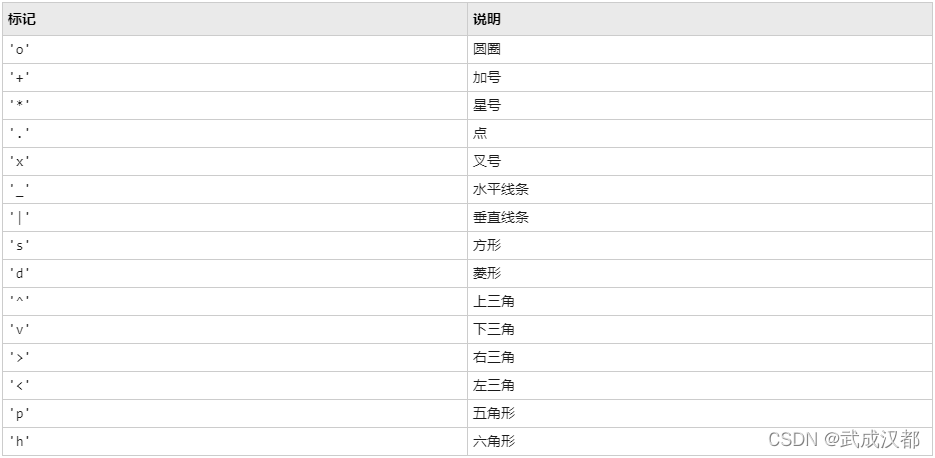

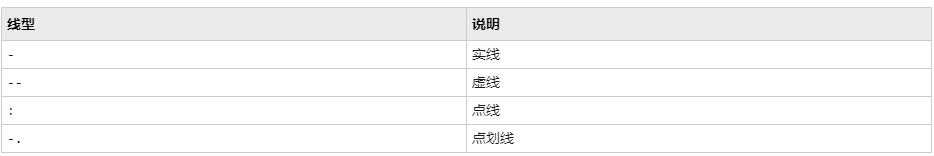

线型、标记和颜色，指定为包含符号的字符向量或字符串。符号可以按任意顺序显示。您不需要同时指定所有三个特征（线型、标记和颜色）。例如，如果忽略线型，只指定标记，则绘图只显示标记，不显示线条。

示例： '--or' 是带有圆形标记的红色虚线

名称-值对组参数

指定可选的、以逗号分隔的 Name,Value 对组参数。Name 为参数名称，Value 为对应的值。Name 必须放在引号中。您可采用任意顺序指定多个名称-值对组参数，如 Name1,Value1,...,NameN,ValueN 所示。

示例： 'Marker','o','MarkerFaceColor','red'

'Color' - 线条颜色

[0 0.4470 0.7410] （默认） | RGB 三元组 | 十六进制颜色代码 | 'r' | 'g' | 'b' | ...

线条颜色，指定为 RGB 三元组、十六进制颜色代码、颜色名称或短名称。

对于自定义颜色，请指定 RGB 三元组或十六进制颜色代码。

RGB 三元组是包含三个元素的行向量，其元素分别指定颜色中红、绿、蓝分量的强度。强度值必须位于 [0,1] 范围内，例如 [0.4 0.6 0.7]。

十六进制颜色代码是字符向量或字符串标量，以井号 (#) 开头，后跟三个或六个十六进制数字，范围可以是 0 到 F。这些值不区分大小写。因此，颜色代码 '#FF8800' 与 '#ff8800'、'#F80' 与 '#f80' 是等效的。

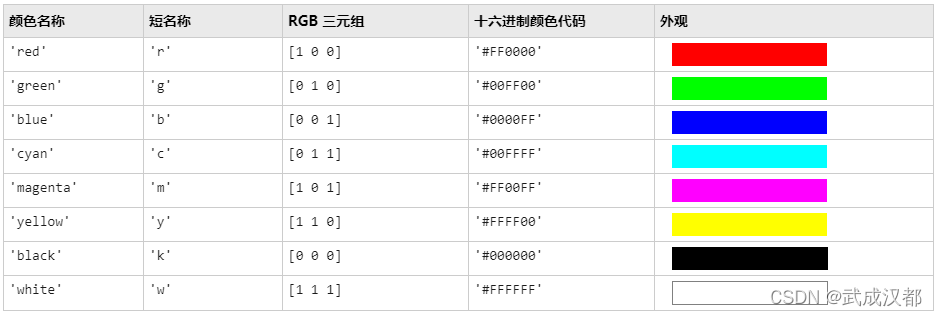

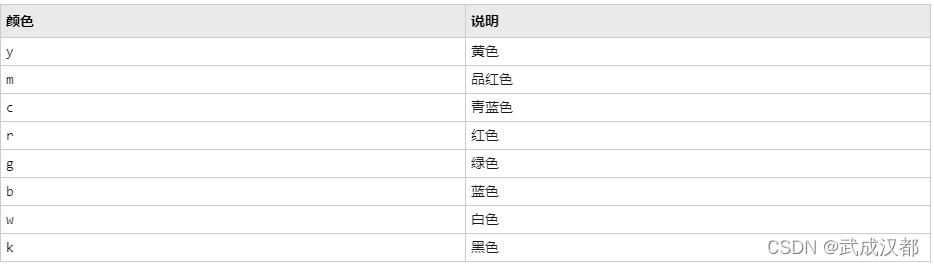

此外，还可以按名称指定一些常见的颜色。下表列出了命名颜色选项、等效 RGB 三元组和十六进制颜色代码。

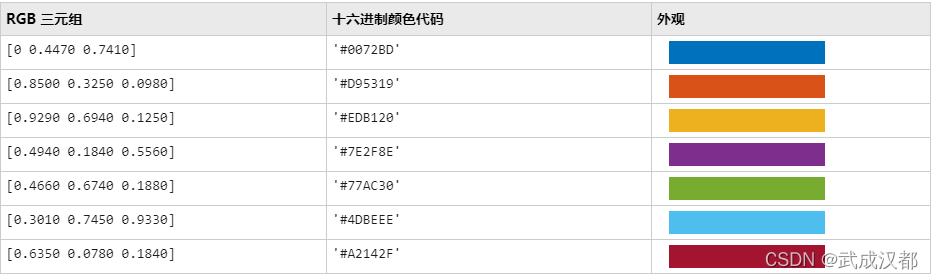

 以下是 MATLAB® 在许多类型的绘图中使用的默认颜色的 RGB 三元组和十六进制颜色代码。

 示例： 'blue'

示例： [0 0 1]

示例： '#0000FF'

'LineStyle' - 线型

'-' （默认） | '--' | ':' | '-.' | 'none'

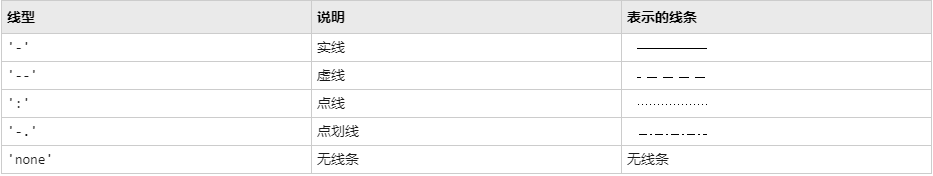

线型，指定为下表中列出的选项之一。

'LineWidth' - 线条宽度

0.5 （默认） | 正值

线宽，指定为以磅为单位的正值，其中 1 磅 = 1/72 英寸。如果该线条具有标记，则线条宽度也会影响标记边。

'Marker' - 标记符号

'none' （默认） | 'o' | '+' | '*' | '.' | ...

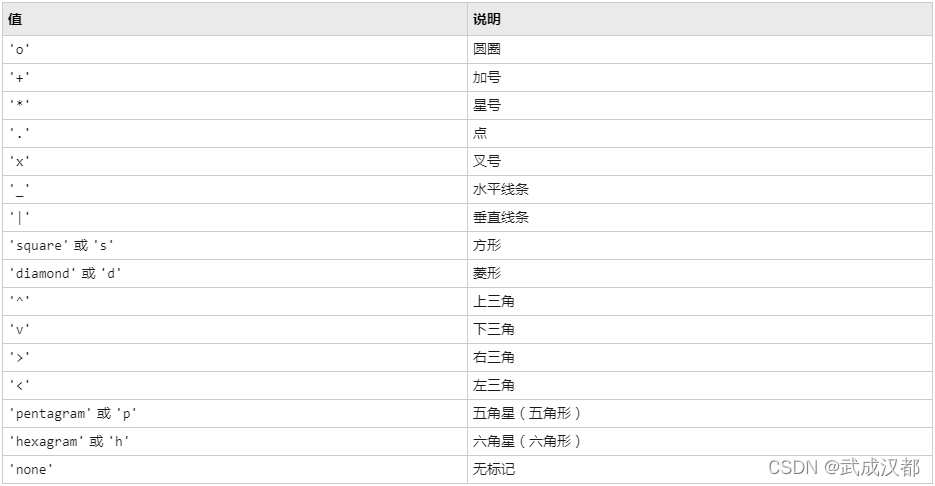

标记符号，指定为下表中列出的值之一。默认情况下，对象不显示标记。指定标记符号可在每个数据点或顶点添加标记。
