一、系统架构
平台采用B/S架构进行部署。采用一体化编码实现各系统信息的标准化和可视化,采用物联网边缘计算设备实现各子系统在设备层的互联互通、数据共享。

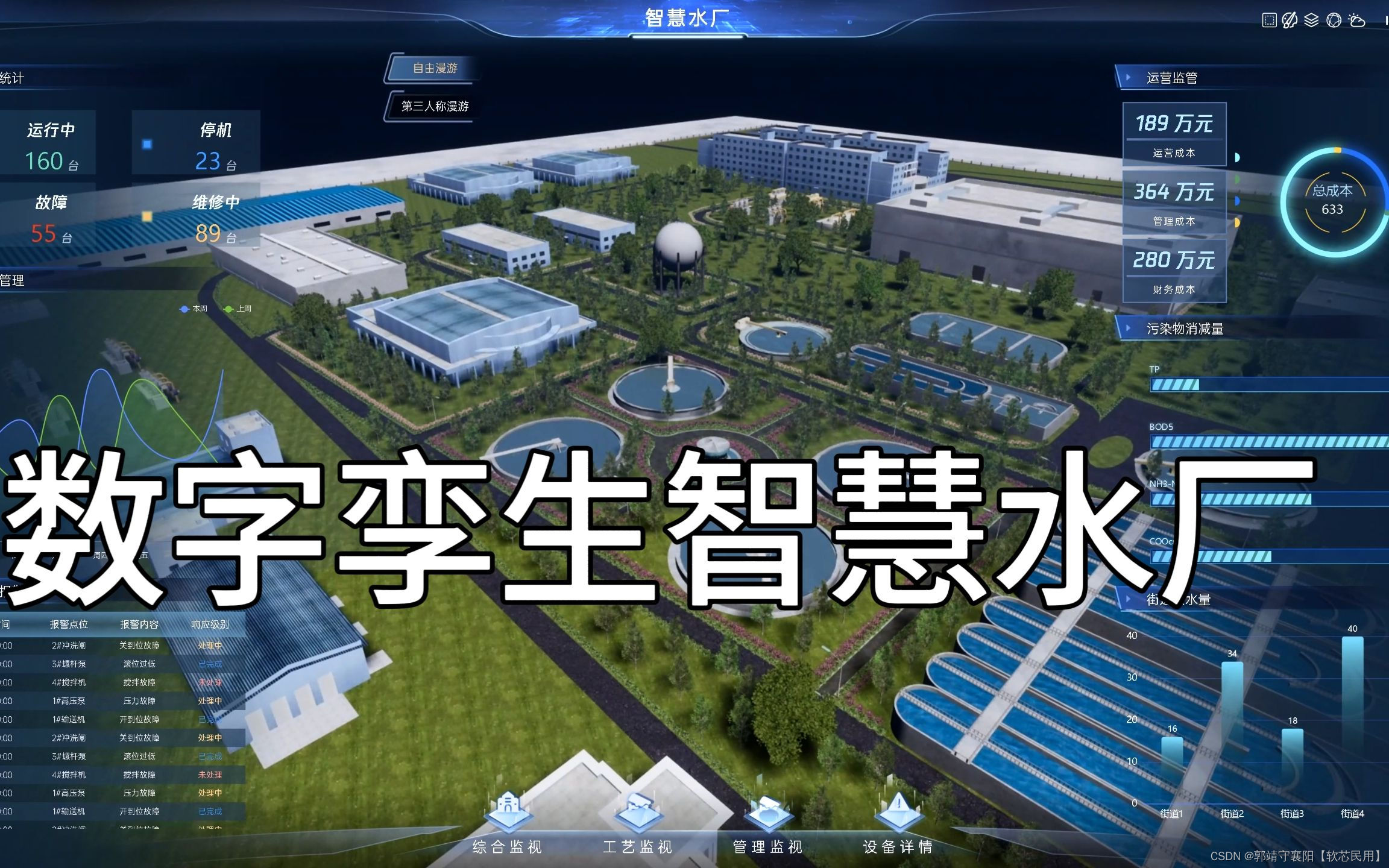

基于数据建模、实时云渲染实现中心水厂的数字孪生,通过物联网、云计算等实现水厂的智慧化管理与运维。

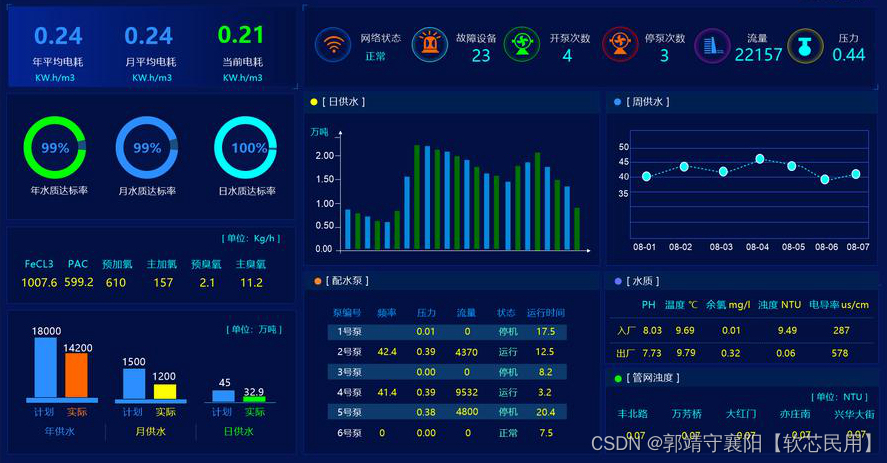

二、功能介绍
实时三维云渲染具有将三维可视化管理系统通过像素流传输至web网页端实现对“事件、位置、轨迹、光影变化、材质、大小”等渲染功能,结合模型表面的模拟光照和反射,输出高精度和高写实的实时模型,高度保障三维体验效果。
为用户提供易用性和界面亲和性而采用的技术。基本需要有有易用的快捷功能键设置;具有复杂的2D/3D、动态图形的处理能力;提供虚拟现实和自然语言的界面。
1、二三维联动交互
三维场景切换联动二维面板,二维面板切换联动三维场景,按钮联动动画事件,二维搜索设备三维定位等所有项目中涉及到的联动交互事件。
2、设备查询
定位显示查找到的对象,而且用户还可一并观察获取其周边相关信息。
3、告警快速定位功能
点击报警列表单条报警信息,场景视角切换到报警设备的最佳查看视角,打开告警设备的参数窗口,并根据后台传输的联动设备ID,联动设备运作
例如联动周围摄像头闪烁提示,点击可查看报警视频,联动门禁执行开关。
4、视频融合
支持把一个或多个由摄像机图像序列视频和与之相关的三维虚拟场景加以匹配和融合,生成一个新的关于此场景的动态虚拟场景或模型,实现虚拟场景与实时视频的融合。
5、巡检功能
各内景预设1条巡检路线,第一人称巡检,经过设备弹出相关信息。
6、三维浏览

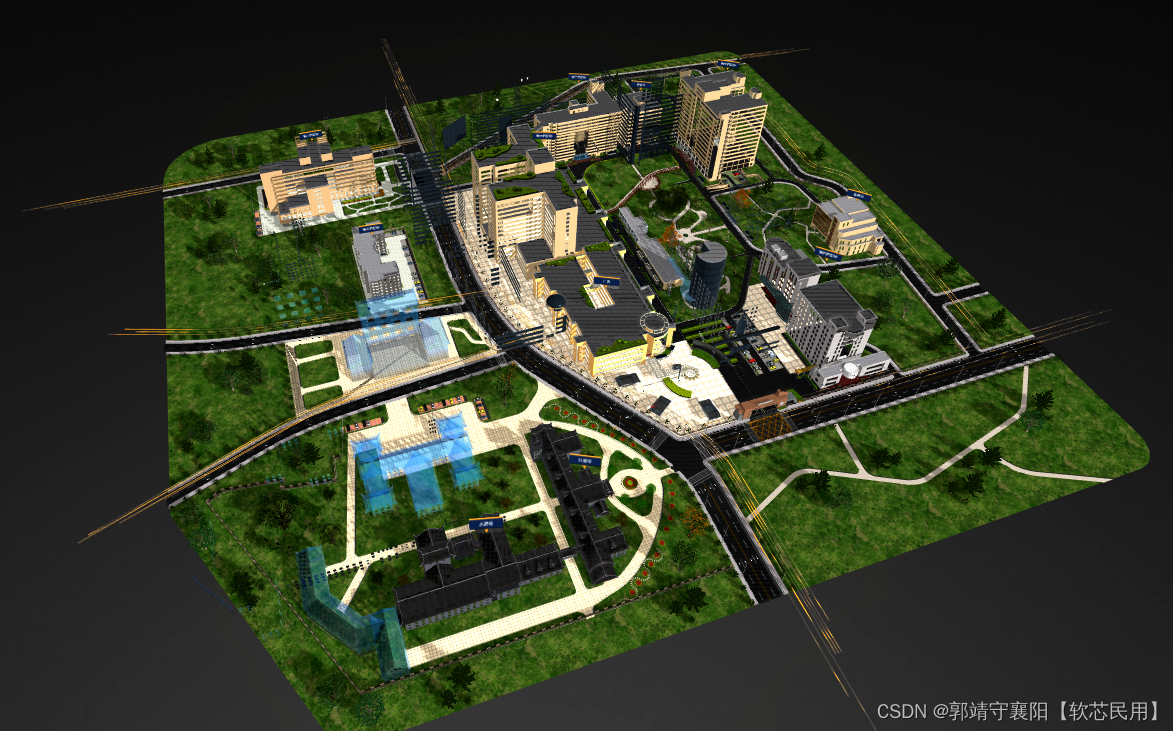

从任意角度和高度对项目周边道路、建筑环境、站内布置、设施设备等,流畅的进行三维地形、三维模型、管线和设施设备的浏览和漫游,支持放大缩小、旋转和平移等操作。
三、平台价值
1、易于使用,易于创新

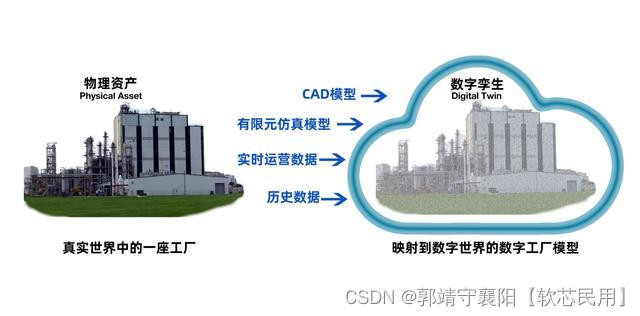

数字孪生需要借助各种数字手段,包括物联网、虚拟现实、仿真工具等,通过这些手段将物理设备的属性映射到虚拟空间中,可以加快人们对物理实体的认识。有些工艺不能在真实的物理实体上操作,但可以在虚拟的物理实体上完成。
2、更全面地测量
数字孪生可视化价值产品的设计和制造离不开物理实体的测量。测量包括物理实体的属性、参数和运行状态。只有综合测量才能准确分析和优化。但是,传统的测量方法价格昂贵,效果也不够好。使用该技术可以快速测量,直接采集大量数据,大大提高了测量效率。
3、更全面地分析预测能力
数字孪生可视化的价值在于可以通过物联网的数据采集和大数据处理,实现对当前状态的分析诊断,推断未来的发展趋势,为未来的决策提供有价值的参考数据。
