无线电波的神奇旅程：从波长到天线辐射的全面探秘

“无线电波的神奇旅程：从波长到天线辐射的全面探秘”

无线电波作为电磁波的一种，广泛应用于现代通信和广播技术中。了解无线电波的定义、传播特性和天线工作原理，对于优化通信效果至关重要。本文将通过生动的比喻，深入探讨无线电波的核心概念。

---

无线电波的定义与传播方向

无线电波，类似于看不见的“声音”，在空气中传播，传递信息。它由振荡的电场和磁场组成，能够在真空或介质中传播。就像在安静的房间里低声说话，声音在空气中传播，传递给在远处听到的人。

传播方向：无线电波以光速直线传播，但也可以反射和折射，就像光线在镜子中反射或在水中折射一样。例如，短波无线电波通过电离层反射，就像网球击中墙壁反弹回来，实现了远距离传播。

---

波长、频率与传播速度的关系

无线电波的波长（λ）和频率（f）之间存在反比关系，其传播速度（c）与光速相同。可以用公式表示：

[ c = f λ ]

比喻说明：想象你在游乐园坐旋转木马。木马旋转的速度（频率）越快，你绕一圈所需要的时间（波长）就越短。无论木马转得多快（频率多高），你每次绕一圈的距离（传播速度）始终是一定的。

例如，频率为100MHz的无线电波，其波长为3米。理解波长和频率的关系，就像理解旋转木马的速度与绕行时间之间的关系。

---

无线电波的极化与天线极化

无线电波的极化是指电场矢量的方向变化方式，通常分为线极化和圆极化。线极化包括水平极化和垂直极化，而圆极化则是电场矢量在传播方向上旋转。

比喻说明：想象你在海边用手电筒发信号。如果手电筒光束上下摇晃（垂直极化），或左右摇晃（水平极化），不同的摇晃方式就是不同的极化。圆极化就像用手电筒旋转打转，不断变化光束方向。

天线极化：天线的极化方向应与接收无线电波的极化方向一致，以确保最佳信号接收效果。比如，水平极化的天线就像一个水平放置的手电筒，接收来自另一水平手电筒的光线最有效。

---

多径传播

多径传播指无线电波到达接收点时，经过不同路径产生的现象。这些路径包括直射波、反射波、折射波和散射波。

比喻说明：想象你在山谷中大喊一声，声音会沿不同的路径反射回来，你会听到多重回声。同样，无线电波在传播过程中会遇到建筑物、地面等障碍物反射和折射，最终形成多重信号路径，就像声音的多重回声。

多径传播会导致信号干扰和频率选择性衰落，这就像回声叠加在一起，难以分辨出原始声音一样。

---

天线辐射原理与半波振子

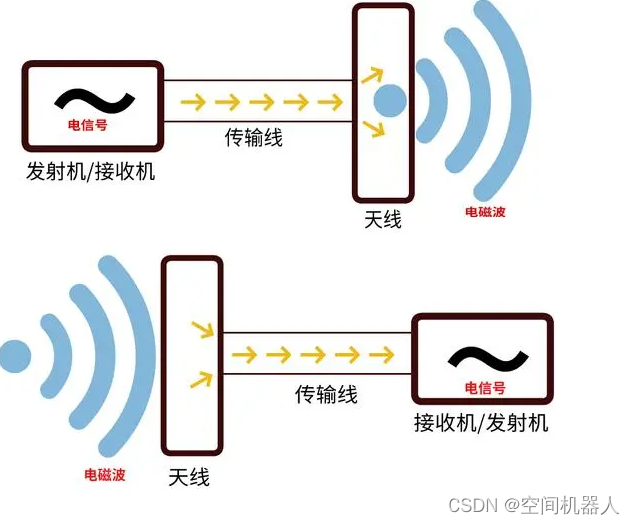

天线是无线电波发射和接收的装置，其辐射原理基于电流在导体中的振荡，产生电磁波在空间中的传播。

比喻说明：天线就像在水池中用手轻拍水面，产生波浪。电流在天线中振荡，就像手在水中移动，产生无线电波在空间中传播。

半波振子是最基本的天线单元，其长度等于所接收或发射无线电波波长的一半。它就像在水池中放一根木棍，木棍的长度是波浪波长的一半，能够有效产生和接收波浪。

例如，工作在30MHz频率的天线，其波长为10米，因此半波振子的长度为5米。

---

天线工作频率与辐射参数

• 天线工作频率：天线的物理尺寸和设计决定了其最佳工作频率。频率越高，天线尺寸越小。

比喻说明：天线的工作频率就像乐器的音调。小提琴产生高音（高频），因为弦短；大提琴产生低音（低频），因为弦长。同样，高频天线尺寸较小，低频天线尺寸较大。

• 副瓣：指除主辐射方向外，天线的其他辐射方向。副瓣过多会导致信号干扰。

比喻说明：副瓣就像灯泡的光线散射，不仅照亮房间的中心，还照亮了边角。过多的副瓣会分散能量，造成信号干扰。

• 增益：表示天线在特定方向上的辐射或接收能力，通常以dBi表示。增益越高，天线的方向性越强。

比喻说明：增益就像用放大镜聚焦阳光，光线集中到一个点，亮度增强。同样，高增益天线将无线电波聚焦到一个方向，增强信号强度。

---

天线参数解析

• 半功率波束宽度：是天线辐射图中，从最大辐射强度下降到一半的两个方向之间的夹角。反映了天线的方向性，波束越窄，方向性越强。

比喻说明：半功率波束宽度就像聚光灯的光束宽度，光束越窄，照射范围越集中，亮度越高。

• 波束下倾角：用于调整天线的垂直辐射方向，以覆盖不同高度的目标。

比喻说明：波束下倾角就像调节手电筒的光束角度，以照亮不同高度的物体。

• 前后比：表示天线前向和后向辐射强度的比值，前后比越高，天线方向性越好。

比喻说明：前后比就像汽车大灯，前灯照得更远更亮，后灯只是辅助照明。

• 交叉极化鉴别率：表示天线对不同极化方向的信号分离能力，鉴别率越高，天线对不同极化信号的分离能力越强。

比喻说明：交叉极化鉴别率就像太阳镜，能够有效分离不同方向的光线，减少眩光。

• 上旁瓣抑制：指减少主波束以外的上方辐射，减少干扰。

比喻说明：上旁瓣抑制就像窗帘阻挡了窗户外的杂乱光线，只让阳光透过。

• 下零点填充：用于填补主波束下方的辐射空隙，改善近距离信号覆盖。

比喻说明：下零点填充就像在庭院灯下增加一个小灯泡，以填补灯光覆盖不到的阴影区。

---

天线尺寸与性能关系

天线的尺寸与其方向图和增益密切相关。尺寸越大，通常意味着增益越高，方向性越强。天线的尺寸还影响其电压驻波比，反映天线与传输线的匹配程度。

比喻说明：天线尺寸与性能的关系就像汽车发动机的大小。大发动机提供更强的动力（增益），但也需要更多的空间（尺寸）。匹配良好的天线系统，就像发动机和传动系统的完美配合，确保高效运行。

---

隔离度与三阶交调

• 隔离度：表示两个天线之间相互影响的程度，隔离度越高，意味着天线之间的干扰越少。

比喻说明：隔离度就像隔音墙，墙越厚，两个房间之间的声音干扰越小。

• 三阶交调：是指非线性设备中产生的三次谐波失真，可能会导致信号失真和干扰。

**

比喻说明**：三阶交调就像在声音中加入了不和谐的杂音，原本清晰的音乐变得混乱。

---

结论

通过理解无线电波的特性和天线的工作原理，我们可以更好地设计和优化无线通信系统，提高信号的传输质量和效率。无论是选择适当的天线极化，还是优化天线的辐射参数，都是提升通信效果的重要环节。
