一种TBOX的系统方案图说明

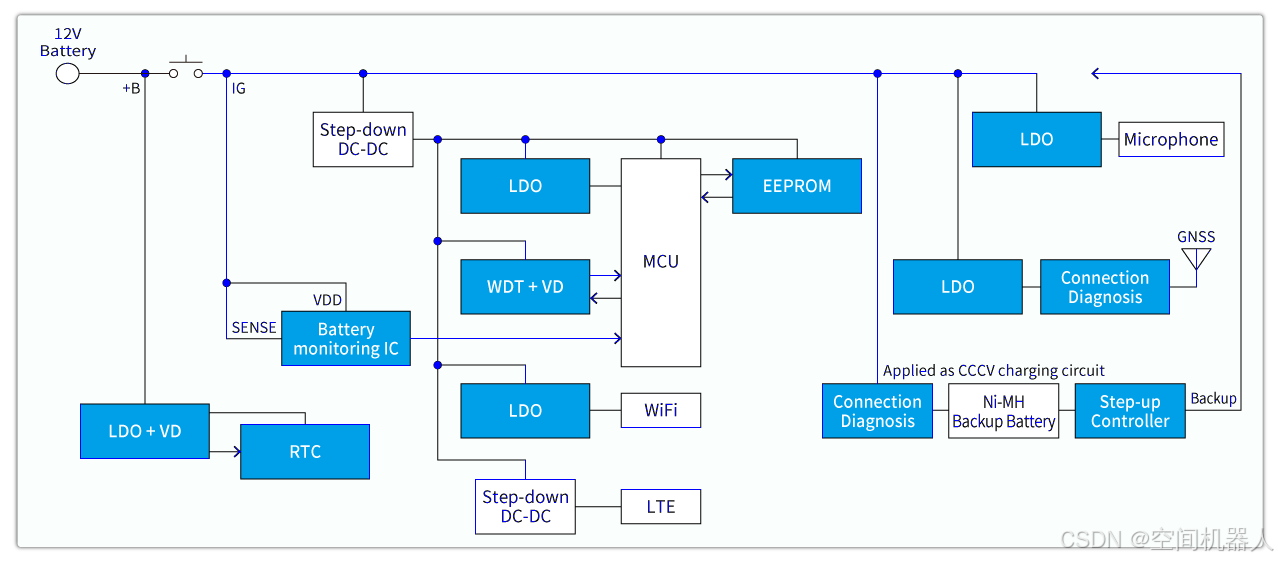

这个图展示了一个嵌入式系统电源与控制信号的电路框架，常见于车载电子设备或类似的嵌入式系统中。

1. 电源部分

• 12V Battery (12V电池)

  • 这是系统的主要电源，通常连接到车辆的电池或其他12V直流电源。

• Step-down DC-DC (降压DC-DC转换器)

  • 该模块将12V电压降至更低的电压，供给系统的其他部分。DC-DC转换器通常用于高效地将较高电压降至较低电压，效率比线性稳压器（如LDO）高。

• LDO (低压差线性稳压器)

  • 图中多次出现的LDO用于将DC-DC转换器输出的电压进一步稳定到需要的精确电压。LDO具有较低的压降，并为对电压精度要求较高的元件供电，比如MCU、EEPROM等。

• Ni-MH Backup Battery (镍氢备用电池)

  • 这是系统的备用电源，当主电源不可用时，Ni-MH电池可以供电，确保系统的持续运行。通常用在关键系统或断电后需要保留某些功能的场合。

• Step-up Controller (升压控制器)

  • 在需要时，将备用电池的低电压提升到系统所需的工作电压。它为那些需要高于电池电压的组件供电。

2. 控制信号部分

• MCU (微控制单元)

  • 这是系统的核心控制器，负责处理所有信号和控制任务。MCU通常连接到其他外围设备，如WiFi、EEPROM、RTC等，以执行复杂的任务。

• EEPROM (电可擦除可编程只读存储器)

  • EEPROM用于存储系统的关键数据，如配置设置或日志记录，通常即使在断电后数据也能保留。

• WiFi 和 LTE

  • 这些模块为系统提供无线通信功能。WiFi用于局域网连接，LTE用于蜂窝数据通信。这些模块通常由MCU通过通信接口（如UART、SPI、I2C）控制。

• RTC (实时时钟)

  • RTC模块用于提供精确的时间信息，即使在系统断电时，RTC依然能够通过备用电池保持运行，确保时间的准确性。

• WDT + VD (看门狗定时器 + 电压监测器)

  • 看门狗定时器用于监控MCU的正常运行，如果系统出现故障或卡死，WDT将重置MCU。电压监测器（VD）则负责检测系统电源的电压水平，确保电压在安全范围内。

• Battery Monitoring IC (电池监测芯片)

  • 该芯片用于监控电池的状态，包括电压、电流、温度等参数，确保电池在正常的工作条件下运行。

• Connection Diagnosis (连接诊断)

  • 这些模块用于检测和诊断各个连接的状态，确保系统中的所有连接（如天线、传感器等）正常工作。

• Microphone (麦克风) 和 GNSS (全球导航卫星系统)

  • 麦克风用于音频采集，可能用于语音控制或音频记录。GNSS模块用于提供定位信息，这对于导航或位置相关的应用非常重要。

3. 连接关系

• 电源部分与控制信号部分的连接

  • 图中，电源部分的DC-DC转换器和LDO为控制信号部分的组件供电，如MCU、EEPROM、无线模块等。
  • 备用电池通过升压控制器和LDO供电，以确保在主电源断电的情况下，关键组件如RTC、MCU仍然可以工作。

• 信号传输与控制

  • 控制信号部分通过MCU与外围设备进行数据交换和控制，MCU作为中央控制器，与WiFi、LTE、EEPROM、RTC等保持通讯。
  • 电源监测IC和WDT负责监测电源和系统运行状态，确保系统稳定运行。

这个系统图展示了一个典型的车载或嵌入式系统中如何整合电源管理与控制信号处理，确保系统在不同电源条件下的稳定运行，并支持无线通讯、数据存储和精确的时间管理。
