（长篇比喻讲解）整流桥式 PFC 多数为 BOOST 拓扑，无整流桥式 PFC 大多包括反激式拓扑、BUCK 拓扑 和升降压式拓扑

反激式电路拓扑详解

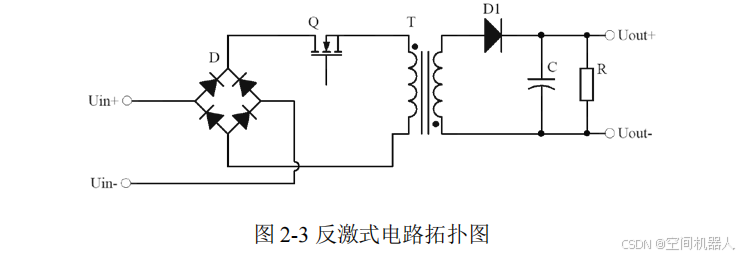

反激式电路拓扑，如图 2-3 所示，广泛应用于小功率隔离型 DC/DC 转换器中。其工作原理基于 PWM（脉宽调制）控制，主要通过控制开关管的通断来实现能量的存储与释放。

工作原理

• 能量存储阶段：当开关管导通时，驱动信号加到开关管的 G 极，电流通过变压器的初级线圈，初级线圈中的磁场开始积累能量。此时，次级的整流二极管因极性关系处于关断状态，能量并未传递至负载。
• 能量释放阶段：当开关管关断后，变压器初级线圈储存的能量通过磁耦合转移至次级，次级的整流二极管导通，将能量释放到负载端，完成能量传递。

在这一过程中，变压器既起到隔离作用，防止输入和输出直接电气连接，又作为储能元件，通过调整变压器的匝比可以实现升压或降压功能。反激式转换器可以工作在两种模式下：

1. 连续导通模式（CCM）：在这个模式下，变压器的磁通
