详细解析史密斯圆图如何用：研发工程师必备的阻抗匹配与传输线设计利器

简要讲解：

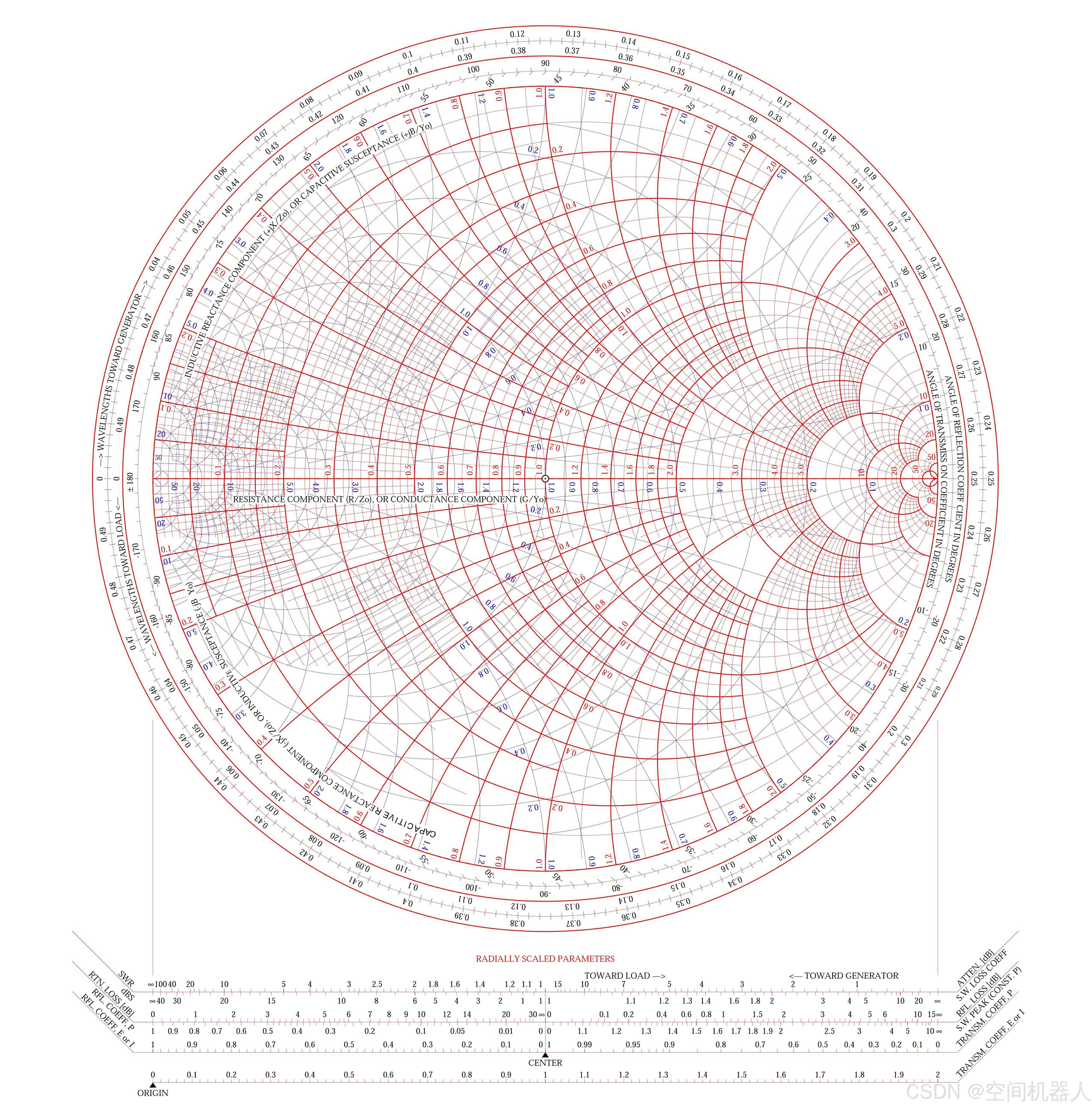

Smith Chart 是一个极坐标图，用于表示复数反射系数（通常表示为 γ）。这个图表同时展示了复阻抗的实部和虚部。

• 实部（R）：范围从 0 到无穷大（∞）。
• 虚部（X）：范围从负无穷大到正无穷大。

史密斯圆图可以用于可视化多个参数和功能，包括但不限于：

• 复阻抗
• 复反射系数
• 电压驻波比（VSWR）
• 传输线效应
• 阻抗匹配网络设计
• 归一化阻抗

归一化阻抗

在将复阻抗绘制到史密斯圆图上之前，我们需要将复阻抗转换为归一化阻抗。归一化阻抗的计算方式是将实际阻抗除以系统阻抗：
